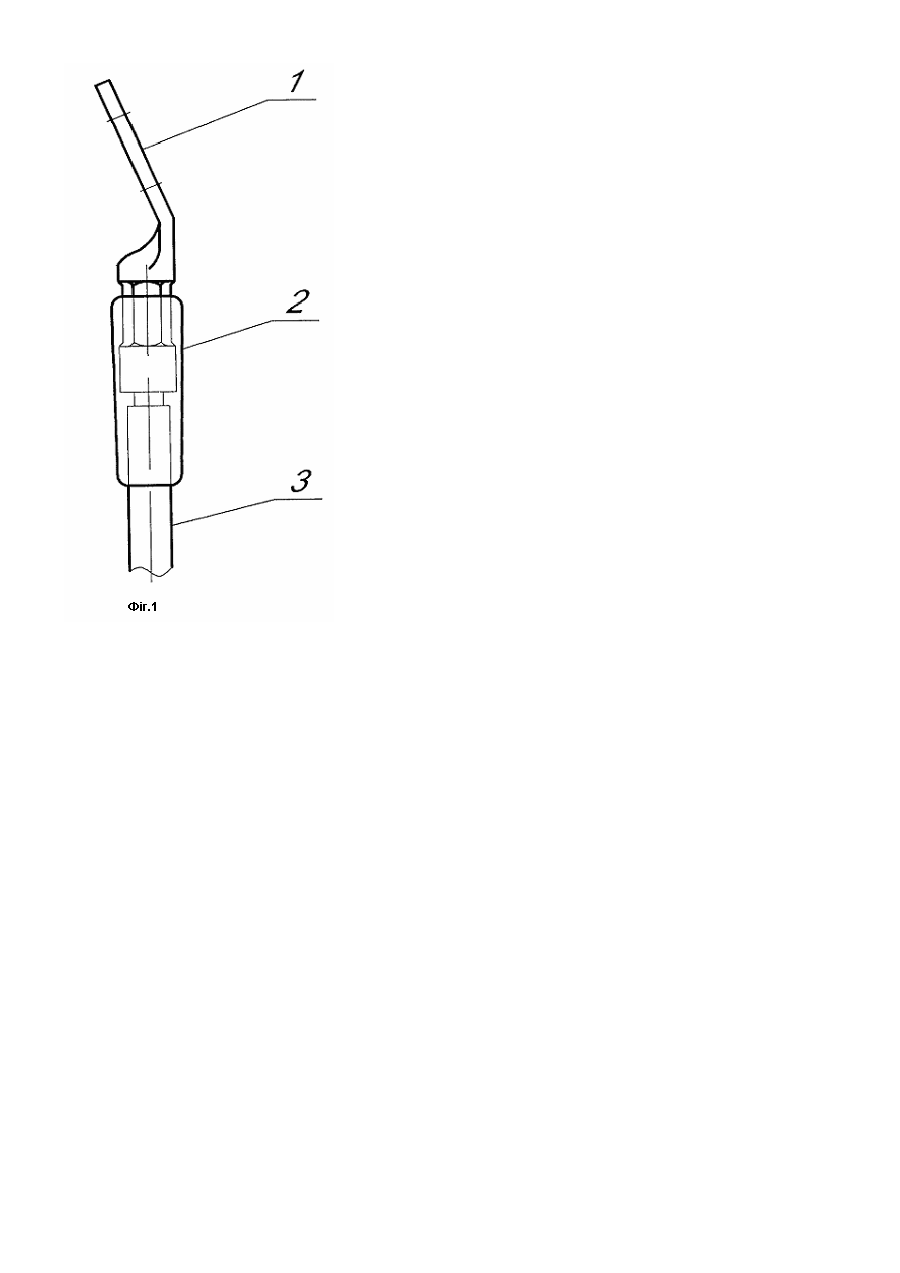

Вузол електричного з’єднання

Винахід відноситься до електротехніки, а більш конкретно до електричних з'єднувачів і може бути використаний для запобігання злому гнучких проводів. Відомі вузли електричного з'єднання, які складаються з: - корпуса, ізолятора, контактів, затискного елемента, який складається з двох частин, одна з яких виготовлена з термоусадкового поліетилену [1]. Відомий вузол не забезпечує надійного кріплення ствола кабелю за рахунок того, що одна з сторін кріплення виготовлена з металу і за рахунок зовнішніх напружень кабель може зазнавати злому; - корпуса, колодки з контактами, пристою для фіксації кабелю, виготовленого у вигляді патрубка з косими розрізами і виступами, які займають частину дуги між розрізами [2]. Відомий вузол дозволяє поєднувати кабелі але він має обмеження і може бути використаний для поєднання кабелів тільки малих діаметрів. Відомий також вузол електричного з'єднання [3], що є найближчим до заявляемого за суттю, який складається: - з корпуса, плати з контактами, елементів кріплення у вигляді втулки, яка обхоплює кабель, а також додаткових елементів кріплення, які виконані у вигляді телескопічних поєднаних між собою рухомої і нерухомої втулки та пружного елемента, який розміщений між ними. При цьому нерухома втулка поєднана з корпусом, а рухома - з кабелем з боку, протилежного приєднанню нерухомої втулки до корпуса. Недоліками відомого вузла є складна конструкція і недостатня надійність кріплення за рахунок-розриву між рухомою і нерухомою частинами, що може привести до злому проводу. Задачею даного винаходу є спрощення конструкції вузла кріплення і запобігання злому електричного проводу. Поставлена задача досягається тим, що вузол електричного з'єднання, який включає корпус, який відрізняється тим, що корпус виготовлений з прозорого еластичного полімерного матеріалу у вигляді монолітного конуса, частина якого обхоплює негнучкий елемент --хвостовик кабелю, а друга частина - гнучкий на ділянці проводу поруч з його вводом у кабельний наконечник. Принциповими відмінами запропонованого вузла електричного з'єднання від відомого є те, що він виготовлений у вигляді монолітного корпуса, що забезпечує спрощення конструкції вузла кріплення, а також те, що він виготовлений у вигляді конуса, частина якого жорстко утримується на кабельному наконечнику, а друга частина є рухомою. Завдяки такому кріпленню і конусній конструкції вузла при дії зовнішніх механічних зусиль змінюється модуль пружності вузла по довжині, завдяки чому злом кабелю не відбувається. З іншого боку, прозорий корпус вузла кріплення дозволяє здійснювати візуальний контроль цілісності кабелю. Поєднання наведених вище суттєвих відзнак дозволяє спростити конструкцію вузла і запобігти злому кабелю. На Фіг.1 наведена конструкція вузла кріплення, яка складається з кабельного наконечника (І), прозорого еластичного полімерного корпуса (2) і кабелю (3). Техніко-економічними перевагами запропонованого вузла у порівнянні з відомими є: - спрощена конструкція вузла кріплення; - запобігання злому електричного проводу; - можливість візуального контролю за цілісністю проводу підвищення надійність кріплення; відсутність обмежень кріплення обумовлених великими діаметрами кабелів. Апробація вузла кріплення здійснена на підприємствах електротехнічної і електропостачальної промисловості України і Російської Федерації. Бібліографічні дані: 1. Авт. свід. СРСР №1046811 А по кл. Н01R 13/56, 1983р 2. Авт. свід. СРСР №1400406 А1 по кл. H01R 13/56,1990p. 3. Авт. свід. СРСР №1120432 А по кл. H01R 13/56, 1984р. – прототип.
