Очисник голівок коренеплодів від залишків гички

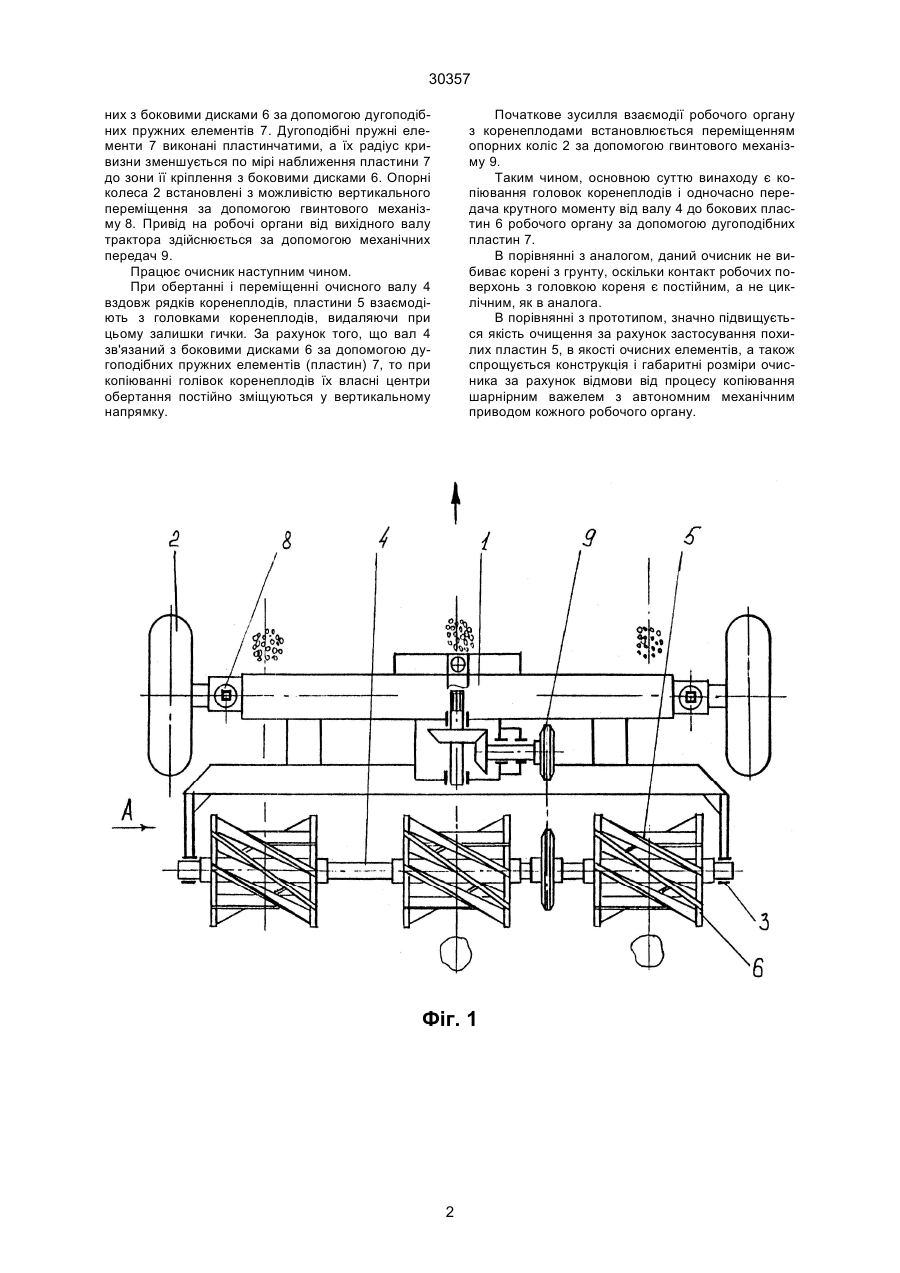

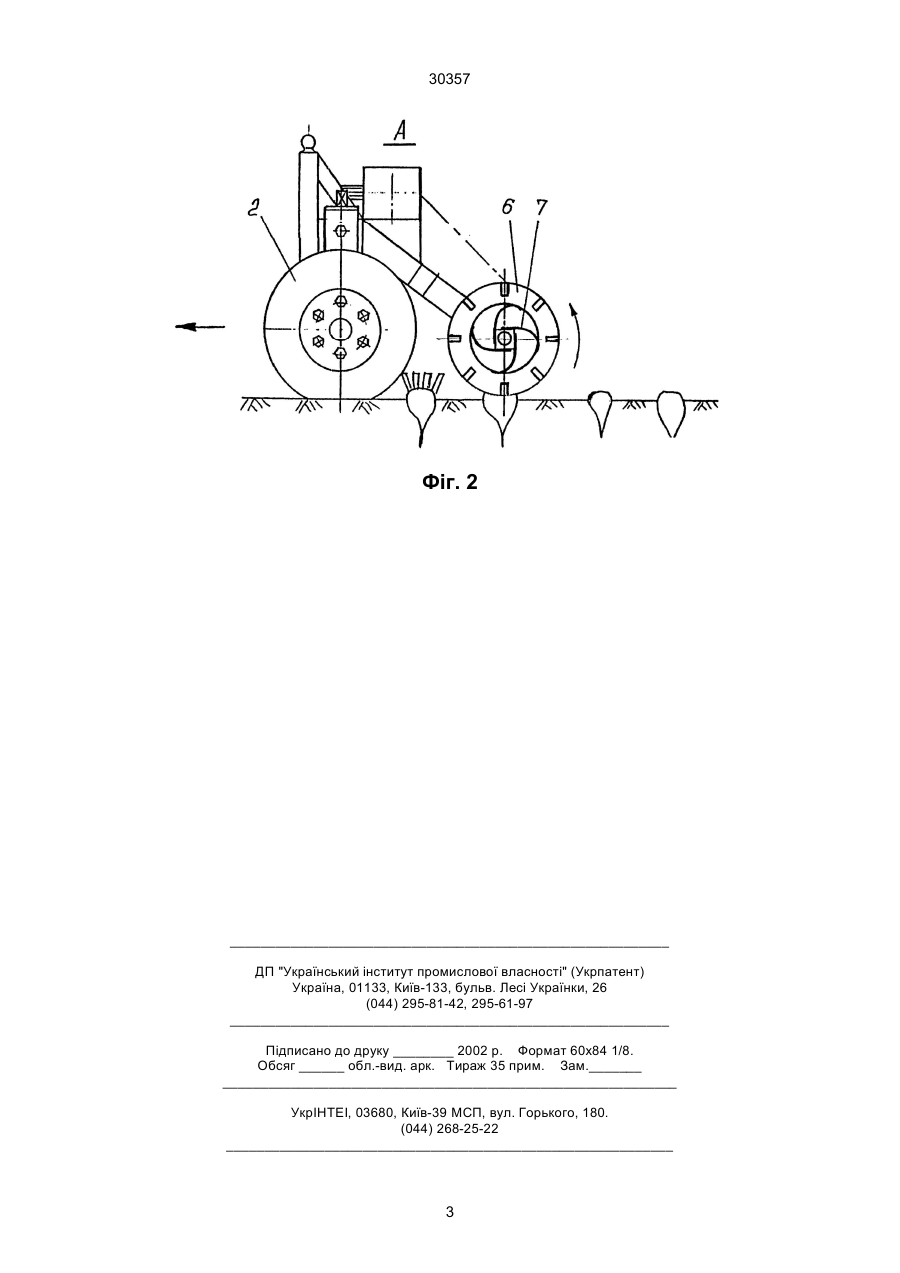

1. Очисник головок коренеплодів від залишків гички, що містить раму, на якій закріплені опорні колеса, та розташований в опорах очисний вал, робочі органи якого виконані у вигляді похило встановлених пластин і з'єднаних з боковими дисками, який відрізняється тим, що бокові диски з'єднані з очисним валом за допомогою дугоподібних пружних елементів. 2. Очисник головок коренеплодів від залишків гички по п. 1, який відрізняється тим, що дугоподібні пружні елементи виконані пластинчатими. 3. Очисник головок коренеплодів від залишків гички по п. 1, який відрізняється тим, по радіус кривизни дугоподібних пружних елементів зменшується по мірі наближення пластини до зони її кріплення з боковими дисками. (19) (21) 98031196 (22) 09.03.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Гевко Роман Богданович, Герасимчук Олег Олександрович, Синій Сергій Васильович, Осуховський Володимир Михайлович, Ткаченко Ігор Григорович, Войтюк Дмитро Григорович, Булгаков Володимир Михайлович, Гупка Богдан Васильович (73) Гевко Роман Богданович, Герасимчук Олег Олександрович, Синій Сергій Васильович, Осуховський Володимир Михайлович, Ткаченко Ігор Григорович, Войтюк Дмитро Григорович, Булгаков Володимир Михайлович, Гупка Богдан Васильович 30357 них з боковими дисками 6 за допомогою дугоподібних пружних елементів 7. Дугоподібні пружні елементи 7 виконані пластинчатими, а їх радіус кривизни зменшується по мірі наближення пластини 7 до зони її кріплення з боковими дисками 6. Опорні колеса 2 встановлені з можливістю вертикального переміщення за допомогою гвинтового механізму 8. Привід на робочі органи від вихідного валу трактора здійснюється за допомогою механічних передач 9. Працює очисник наступним чином. При обертанні і переміщенні очисного валу 4 вздовж рядків коренеплодів, пластини 5 взаємодіють з головками коренеплодів, видаляючи при цьому залишки гички. За рахунок того, що вал 4 зв'язаний з боковими дисками 6 за допомогою дугоподібних пружних елементів (пластин) 7, то при копіюванні голівок коренеплодів їх власні центри обертання постійно зміщуються у вертикальному напрямку. Початкове зусилля взаємодії робочого органу з коренеплодами встановлюється переміщенням опорних коліс 2 за допомогою гвинтового механізму 9. Таким чином, основною суттю винаходу є копіювання головок коренеплодів і одночасно передача крутного моменту від валу 4 до бокових пластин 6 робочого органу за допомогою дугоподібних пластин 7. В порівнянні з аналогом, даний очисник не вибиває корені з грунту, оскільки контакт робочих поверхонь з головкою кореня є постійним, а не циклічним, як в аналога. В порівнянні з прототипом, значно підвищується якість очищення за рахунок застосування похилих пластин 5, в якості очисних елементів, а також спрощується конструкція і габаритні розміри очисника за рахунок відмови від процесу копіювання шарнірним важелем з автономним механічним приводом кожного робочого органу. Фіг. 1 2 30357 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
