Спосіб електрошлакового нагрівання і плавки металів
Номер патенту: 79604
Опубліковано: 10.07.2007
Автори: Шаповалов Віктор Олександрович, Демченко Володимир Федорович, Біктагіров Фаріт Камілович, Лісний Олексій Борисович
Формула / Реферат
1. Спосіб електрошлакового нагрівання і плавки металів, який включає нагрівання шлакового розплаву невитратними електродами, які підключені до джерела живлення за біфілярною схемою, який відрізняється тим, що електрошлакове нагрівання шлакового розплаву здійснюють шляхом занурення в нього електродів або електрода, що підключені до одного з полюсів джерела живлення, відносно інших електродів або електрода, підключених до іншого полюса джерела живлення.
2. Спосіб за п. 1, який відрізняється тим, що занурення електродів здійснюють, не доводячи їх до контакту з металом, що знаходиться під шлаковим розплавом.
3. Спосіб за п. 1 або 2, який відрізняється тим, що занурення електродів, підключених до різних полюсів джерела живлення, здійснюють поперемінно.
Текст

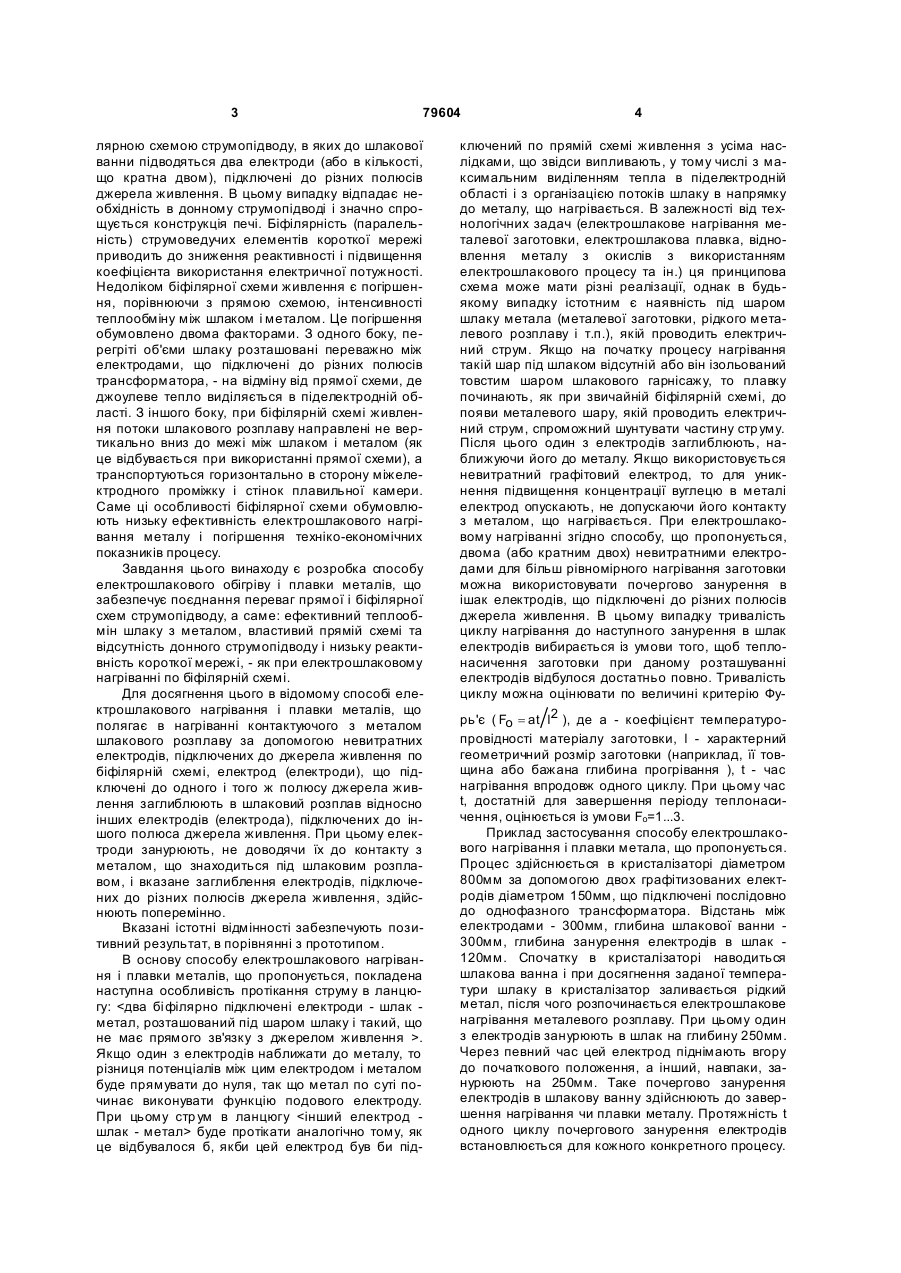

1. Спосіб електрошлакового нагрівання і плавки металів, який включає нагрівання шлакового 3 79604 лярною схемою струмопідводу, в яких до шлакової ванни підводяться два електроди (або в кількості, що кратна двом), підключені до різних полюсів джерела живлення. В цьому випадку відпадає необхідність в донному струмопідводі і значно спрощується конструкція печі. Біфілярність (паралельність) струмоведучих елементів короткої мережі приводить до зниження реактивності і підвищення коефіцієнта використання електричної потужності. Недоліком біфілярної схеми живлення є погіршення, порівнюючи з прямою схемою, інтенсивності теплообміну між шлаком і металом. Це погіршення обумовлено двома факторами. З одного боку, перегріті об'єми шлаку розташовані переважно між електродами, що підключені до різних полюсів трансформатора, - на відміну від прямої схеми, де джоулеве тепло виділяється в піделектродній області. З іншого боку, при біфілярній схемі живлення потоки шлакового розплаву направлені не вертикально вниз до межі між шлаком і металом (як це відбувається при використанні прямої схеми), а транспортуються горизонтально в сторону міжелектродного проміжку і стінок плавильної камери. Саме ці особливості біфілярної схеми обумовлюють низьку ефективність електрошлакового нагрівання металу і погіршення техніко-економічних показників процесу. Завдання цього винаходу є розробка способу електрошлакового обігріву і плавки металів, що забезпечує поєднання переваг прямої і біфілярної схем струмопідводу, а саме: ефективний теплообмін шлаку з металом, властивий прямій схемі та відсутність донного струмопідводу і низьку реактивність короткої мережі, - як при електрошлаковому нагріванні по біфілярній схемі. Для досягнення цього в відомому способі електрошлакового нагрівання і плавки металів, що полягає в нагріванні контактуючого з металом шлакового розплаву за допомогою невитратних електродів, підключених до джерела живлення по біфілярній схемі, електрод (електроди), що підключені до одного і того ж полюсу джерела живлення заглиблюють в шлаковий розплав відносно інших електродів (електрода), підключених до іншого полюса джерела живлення. При цьому електроди занурюють, не доводячи їх до контакту з металом, що знаходиться під шлаковим розплавом, і вказане заглиблення електродів, підключених до різних полюсів джерела живлення, здійснюють поперемінно. Вказані істотні відмінності забезпечують позитивний результат, в порівнянні з прототипом. В основу способу електрошлакового нагрівання і плавки металів, що пропонується, покладена наступна особливість протікання струму в ланцюгу:
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for electroslag heating and melting of metals
Автори англійськоюShapovalov Viktor Oleksandrovych
Назва патенту російськоюСпособ электрошлакового нагревания и плавки металлов
Автори російськоюШаповалов Виктор Александрович
МПК / Мітки
МПК: C22B 9/18
Мітки: плавки, металів, спосіб, нагрівання, електрошлакового
