Фрита для одержання безборних склоемалевих покриттів салатного кольору

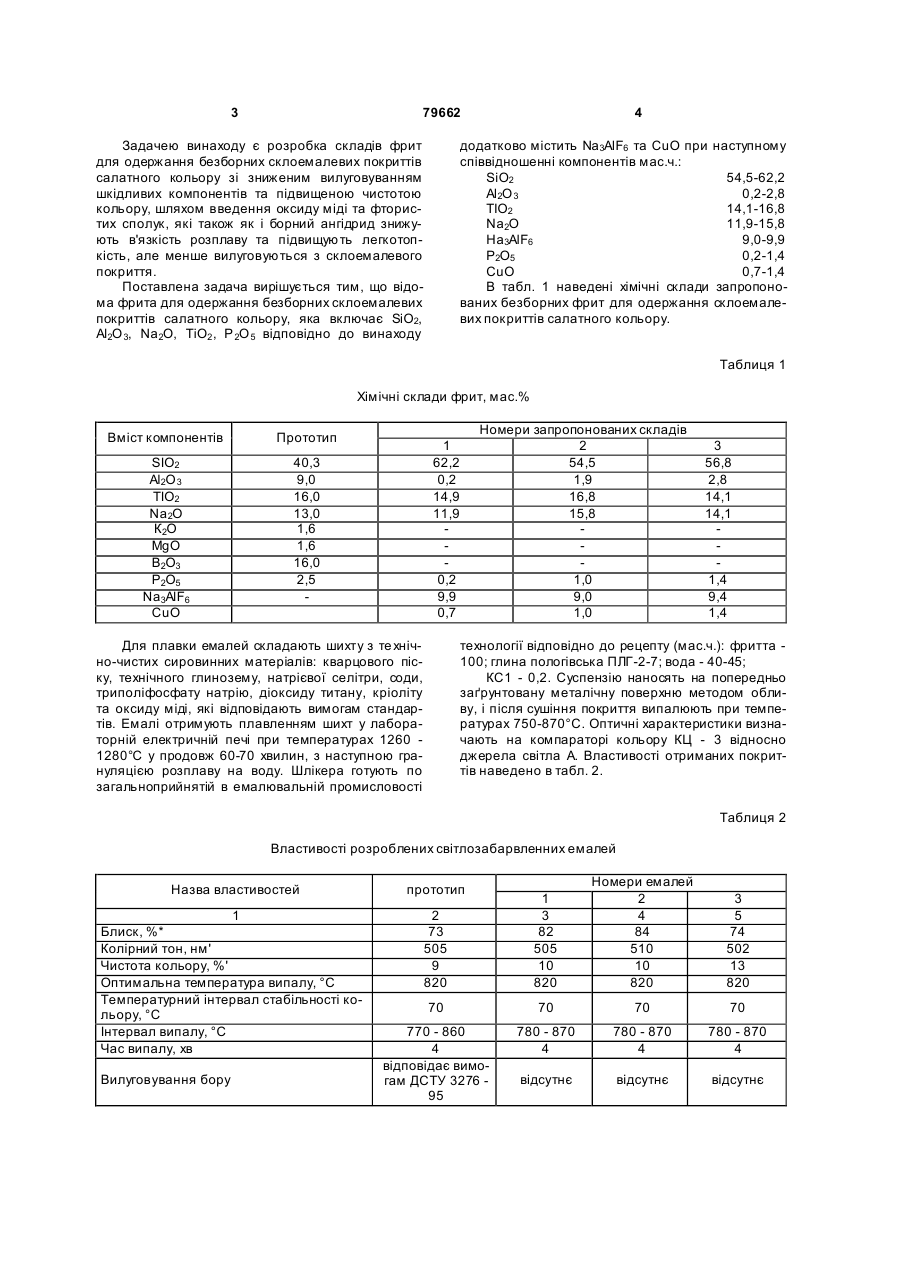

Фрита для одержання безборних склоемалевих покриттів салатного кольору, що включає SiO2, Аl2О 3, Na2O, ТіО2 , P 2O 5, яка відрізняє ться тим, що вона додатково містить Nа3АІF 6 та СuО при наступному співвідношенні компонентів мас. ч.: SiO2 54,5-62,2 Аl2O 3 0,2-2,8 ТіO2 14,1-16,8 Na2O 11,9-15,8 Nа3АlF6 9,0-9,9 P2O5 0,2-1,4 СuО 0,7-1,4. (19) (21) a200506860 (22) 11.07.2005 (24) 10.07.2007 (46) 10.07.2007, Бюл. №10, 2007р. (72) Білий Яків Іванович, Мінакова Наталія Олександрівна (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) UA 73896, 15.09.2005, C SU 0718383, 28.08.78, A1 SU 1102778, 15.07.84, A1 3 79662 Задачею винаходу є розробка складів фрит для одержання безборних склоемалевих покриттів салатного кольору зі зниженим вилуговуванням шкідливих компонентів та підвищеною чистотою кольору, шляхом введення оксиду міді та фтористих сполук, які також як і борний ангідрид знижують в'язкість розплаву та підвищують легкотопкість, але менше вилуговуються з склоемалевого покриття. Поставлена задача вирішується тим, що відома фрита для одержання безборних склоемалевих покриттів салатного кольору, яка включає SiO2, Аl2О 3, Na2O, ТiO2 , P 2O 5 відповідно до винаходу 4 додатково містить Nа3АlF6 та СuО при наступному співвідношенні компонентів мас.ч.: SiO2 54,5-62,2 Аl2O 3 0,2-2,8 ТІO2 14,1-16,8 Na2O 11,9-15,8 На3АlF6 9,0-9,9 Р2O5 0,2-1,4 СuО 0,7-1,4 В табл. 1 наведені хімічні склади запропонованих безборних фрит для одержання склоемалевих покриттів салатного кольору. Таблиця 1 Хімічні склади фрит, мас.% Вміст компонентів Прототип SІO2 Аl2O 3 ТІO2 Na2O К2O MgO В2O3 P2O5 Nа3АlF6 СuО 40,3 9,0 16,0 13,0 1,6 1,6 16,0 2,5 Номери запропонованих складів 2 54,5 1,9 16,8 15,8 1,0 9,0 1,0 1 62,2 0,2 14,9 11,9 0,2 9,9 0,7 Для плавки емалей складають шихту з те хнічно-чистих сировинних матеріалів: кварцового піску, технічного глинозему, натрієвої селітри, соди, триполіфосфату натрію, діоксиду титану, кріоліту та оксиду міді, які відповідають вимогам стандартів. Емалі отримують плавленням шихт у лабораторній електричній печі при температурах 1260 1280°С у продовж 60-70 хвилин, з наступною грануляцією розплаву на воду. Шлікера готують по загальноприйнятій в емалювальній промисловості 3 56,8 2,8 14,1 14,1 1,4 9,4 1,4 технології відповідно до рецепту (мас.ч.): фритта 100; глина пологівська ПЛГ-2-7; вода - 40-45; КС1 - 0,2. Суспензію наносять на попередньо заґрунтовану металічну поверхню методом обливу, і після сушіння покриття випалюють при температурах 750-870°С. Оптичні характеристики визначають на компараторі кольору КЦ - 3 відносно джерела світла А. Властивості отриманих покриттів наведено в табл. 2. Таблиця 2 Властивості розроблених світлозабарвленних емалей 2 73 505 9 820 1 3 82 505 10 820 Номери емалей 2 4 84 510 10 820 3 5 74 502 13 820 70 70 70 70 770 - 860 4 відповідає вимогам ДСТУ 3276 95 780 - 870 4 780 - 870 4 780 - 870 4 відсутнє відсутнє відсутнє Назва властивостей прототип 1 Блиск, %* Колірний тон, нм' Чистота кольору, %' Оптимальна температура випалу, °С Температурний інтервал стабільності кольору, °С Інтервал випалу, °С Час випалу, хв Вилуговування бору 5 79662 Аналіз даних таблиці свідчить про те, що емалі, отримані на основі запропонованих фрит, у порівнянні з прототипом характеризуються відсутністю вилуговування бору при експлуатації виробів та підвищеною чистотою кольору. Таким чином, саме запропоновані фрити, які містять вище вказані компоненти, забезпечують отримання салат Комп’ютерна в ерстка В. Клюкін 6 них покриттів з стабільними оптичними і якісними характеристиками та високою хімічною стійкістю. Вони можуть бути використані для отримання виробів господарчо-побутового призначення та посуду, оскільки не містять шкідливого борного ангідриду. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
