Шлікер для одержання глазурних покриттів чорного кольору

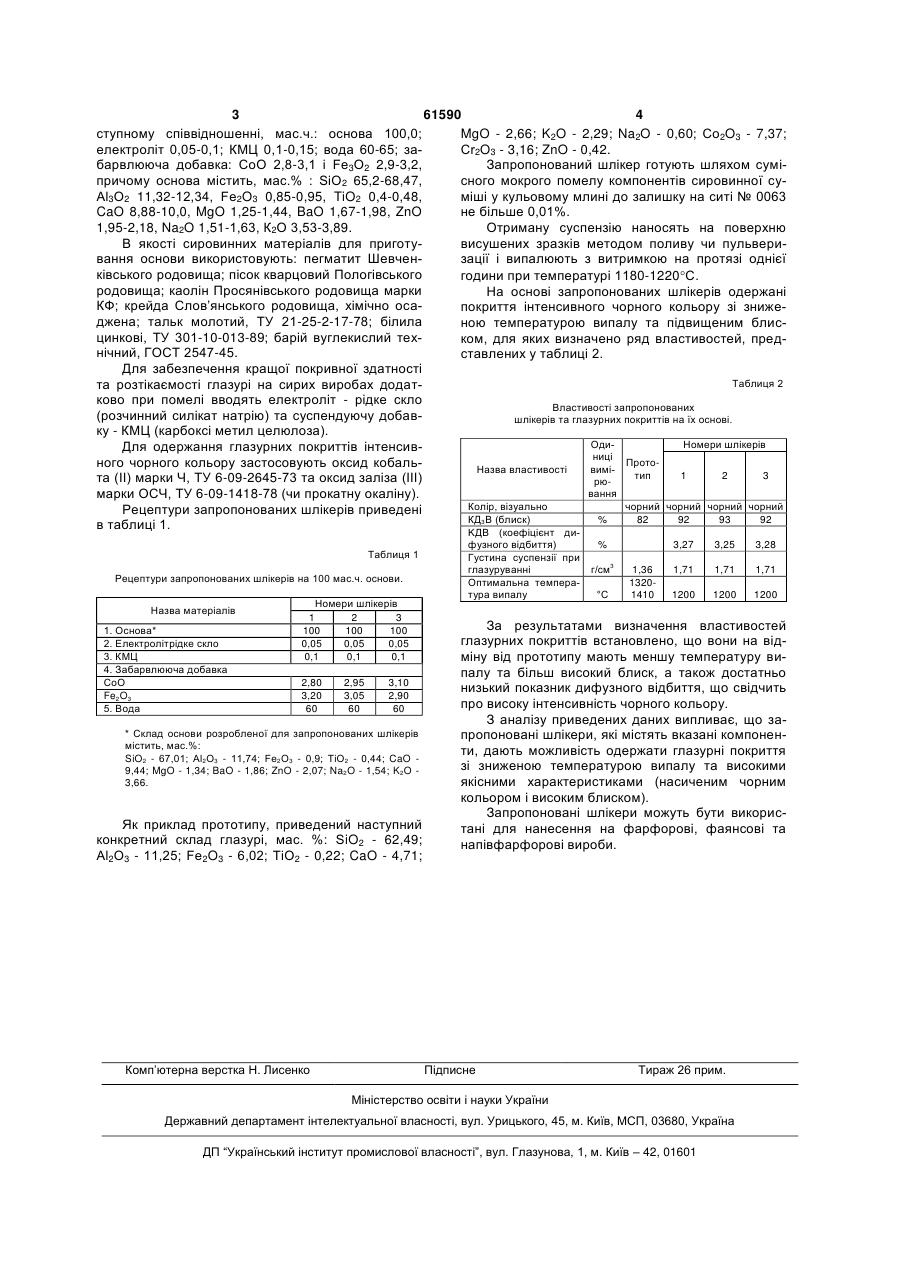

Шлікер для одержання глазурних покриттів чорного кольору, який містить основу, яка включає SiO2, Аl2О3, Fе2О3, ТіО2, CaO, MgO, ZnO, Na2O, К2О, який відрізняється тим, що основа додатко 3 61590 4 ступному співвідношенні, мас.ч.: основа 100,0; MgO - 2,66; K2O - 2,29; Na2O - 0,60; Со2O3 - 7,37; електроліт 0,05-0,1; КМЦ 0,1-0,15; вода 60-65; заСr2O3 - 3,16; ZnO - 0,42. барвлююча добавка: СоО 2,8-3,1 і Fе3О2 2,9-3,2, Запропонований шлікер готують шляхом суміпричому основа містить, мас.% : SiO2 65,2-68,47, сного мокрого помелу компонентів сировинної суАl3О2 11,32-12,34, Fе2O3 0,85-0,95, TiO2 0,4-0,48, міші у кульовому млині до залишку на ситі № 0063 CaO 8,88-10,0, MgO 1,25-1,44, BaO 1,67-1,98, ZnO не більше 0,01%. 1,95-2,18, Na2O 1,51-1,63, К2О 3,53-3,89. Отриману суспензію наносять на поверхню В якості сировинних матеріалів для приготувисушених зразків методом поливу чи пульверивання основи використовують: пегматит Шевчензації і випалюють з витримкою на протязі однієї ківського родовища; пісок кварцовий Пологівського години при температурі 1180-1220С. родовища; каолін Просянівського родовища марки На основі запропонованих шлікерів одержані КФ; крейда Слов’янського родовища, хімічно осапокриття інтенсивного чорного кольору зі знижеджена; тальк молотий, ТУ 21-25-2-17-78; білила ною температурою випалу та підвищеним блисцинкові, ТУ 301-10-013-89; барій вуглекислий техком, для яких визначено ряд властивостей, преднічний, ГОСТ 2547-45. ставлених у таблиці 2. Для забезпечення кращої покривної здатності Таблиця 2 та розтікаємості глазурі на сирих виробах додатково при помелі вводять електроліт - рідке скло Властивості запропонованих (розчинний силікат натрію) та суспендуючу добавшлікерів та глазурних покриттів на їх основі. ку - КМЦ (карбоксі метил целюлоза). ОдиНомери шлікерів Для одержання глазурних покриттів інтенсивниці Протоного чорного кольору застосовують оксид кобальНазва властивості вимітип 1 2 3 та (II) марки Ч, ТУ 6-09-2645-73 та оксид заліза (III) рювання марки ОСЧ, ТУ 6-09-1418-78 (чи прокатну окаліну). Колір, візуально чорний чорний чорний чорний Рецептури запропонованих шлікерів приведені КД3В (блиск) % 82 92 93 92 в таблиці 1. KДВ (коефіцієнт диТаблиця 1 Рецептури запропонованих шлікерів на 100 мас.ч. основи. Назва матеріалів 1. Основа* 2. Електролітрідке скло 3. КМЦ 4. Забарвлююча добавка СоО Fe2O3 5. Вода Номери шлікерів 1 2 3 100 100 100 0,05 0,05 0,05 0,1 0,1 0,1 2,80 3,20 60 2,95 3,05 60 3,10 2,90 60 * Склад основи розробленої для запропонованих шлікерів містить, мас.%: SiO2 - 67,01; Аl2О3 - 11,74; Fе2О3 - 0,9; ТiO2 - 0,44; CaO 9,44; MgO - 1,34; BaO - 1,86; ZnO - 2,07; Na2O - 1,54; K2O 3,66. Як приклад прототипу, приведений наступний конкретний склад глазурі, мас. %: SiO2 - 62,49; Аl2О3 - 11,25; Fе2O3 - 6,02; ТiO2 - 0,22; CaO - 4,71; Комп’ютерна верстка Н. Лисенко фузного відбиття) Густина суспензії при глазуруванні Оптимальна температура випалу % г/см °С 3,27 3 1,36 13201410 3,25 3,28 1,71 1,71 1,71 1200 1200 1200 За результатами визначення властивостей глазурних покриттів встановлено, що вони на відміну від прототипу мають меншу температуру випалу та більш високий блиск, а також достатньо низький показник дифузного відбиття, що свідчить про високу інтенсивність чорного кольору. З аналізу приведених даних випливає, що запропоновані шлікери, які містять вказані компоненти, дають можливість одержати глазурні покриття зі зниженою температурою випалу та високими якісними характеристиками (насиченим чорним кольором і високим блиском). Запропоновані шлікери можуть бути використані для нанесення на фарфорові, фаянсові та напівфарфорові вироби. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
