Бойок шпалопідбійки

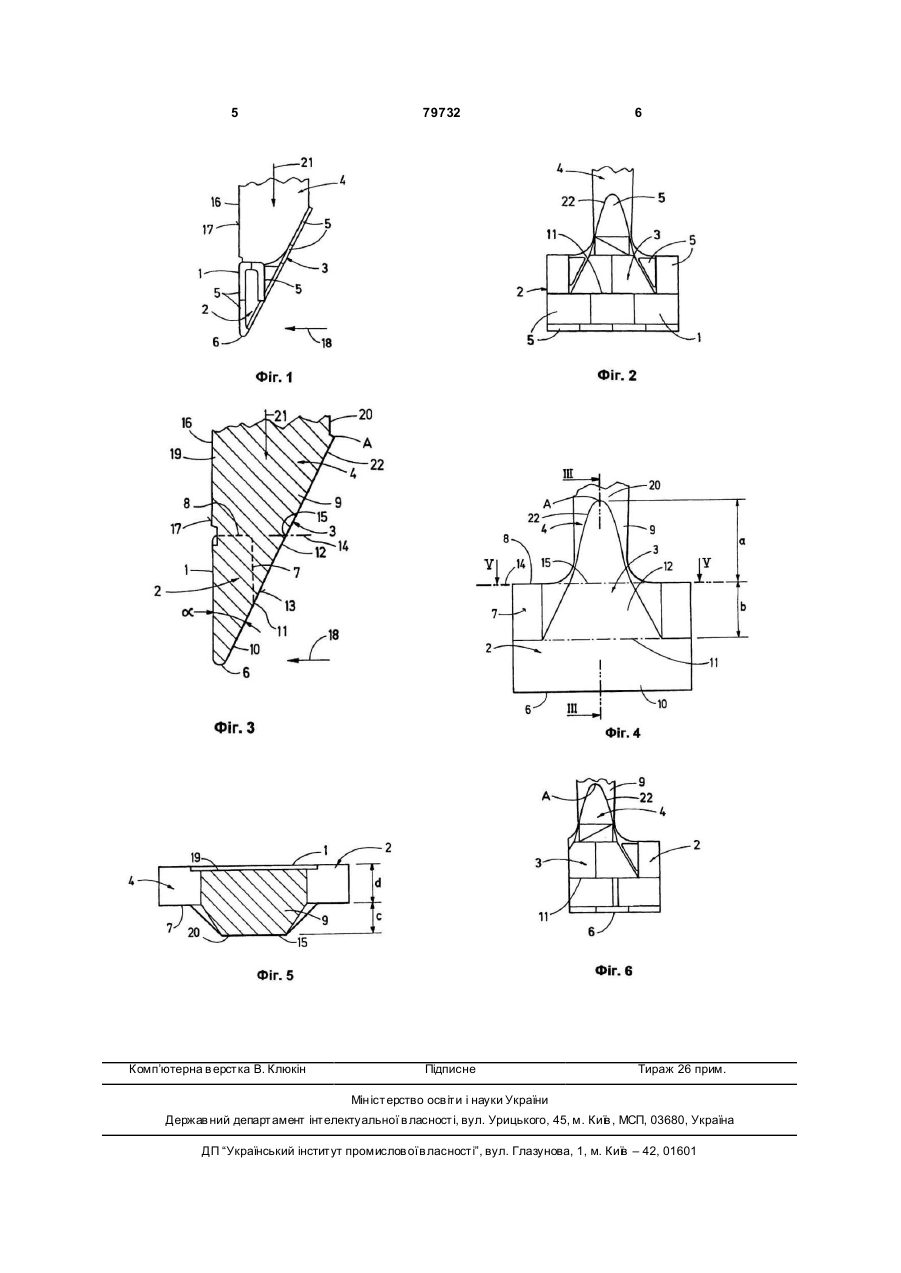

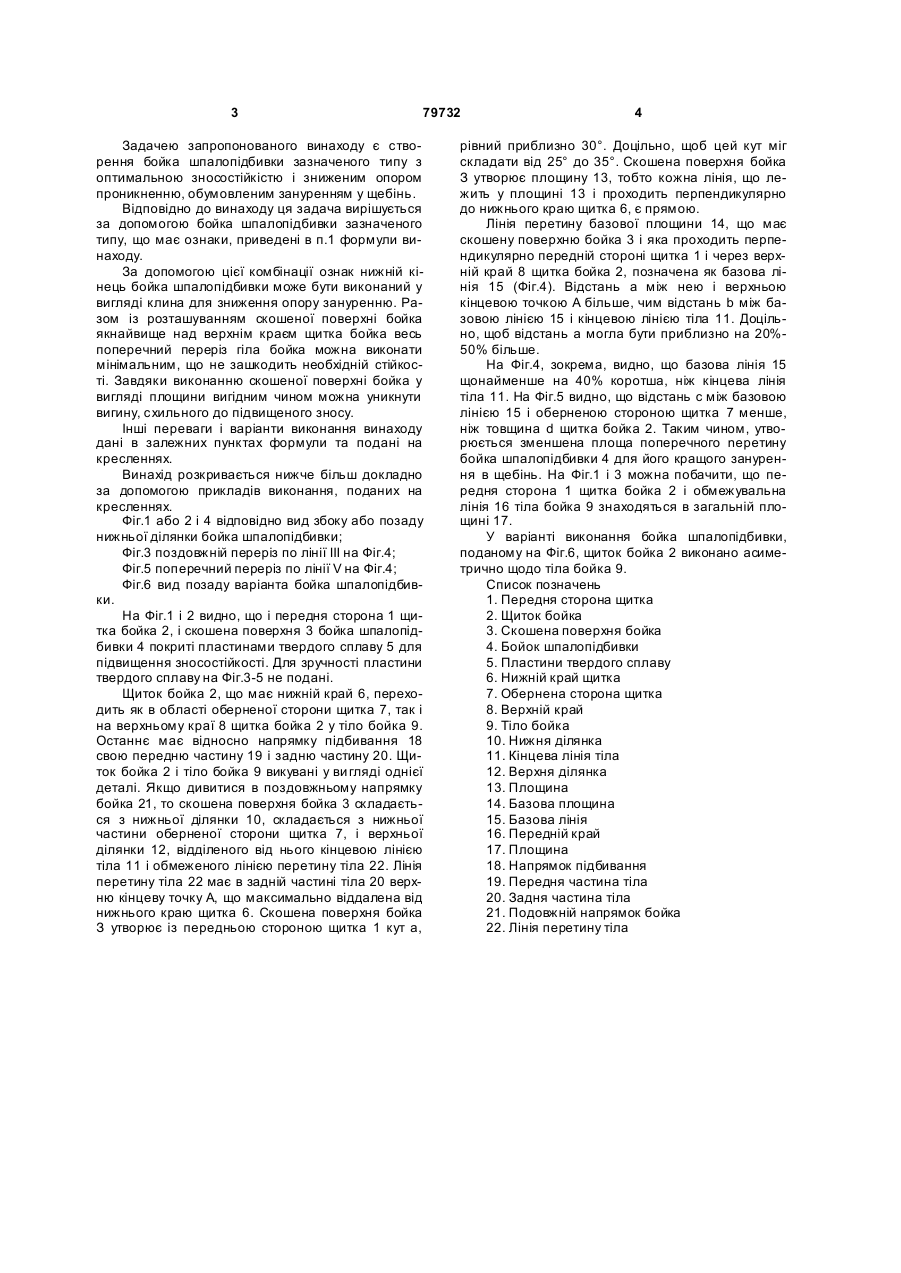

1. Бойок шпалопідбійки (4) шпалопідбивної машини для підбивання шпал щебенем, що знаходиться під рейковим шляхом, що складається з тіла бойка (9), що має, якщо дивитися в напрямку підбивання (18), передню і задню частини (19, 20), і щитка бойка (2), що установлений на нижньому кінці тіла бойка (9) і має нижній край щитка (6), що знаходиться на відстані від тіла бойка (9), і передню сторону щитка (1), передбачену перед протилежною стороною щитка (7), причому тіло бойка (9) утворює з протилежною стороною щитка (7) загальну кінцеву лінію тіла (11), рівнобіжну нижньому краю щитка (6), який відрізняється тим, що скошена поверхня бойка (3) складає з передньою стороною щитка (1) гострий кут a і твірну площину (13) і обмежена, якщо дивитися в поздовжньому напрямку бойка (21), з однієї сторони нижнім краєм щитка (6), а з іншої сторони лінією перетину тіла (22), утвореною перетинанням із усією задньою частиною тіла (20); базова лінія (15), що розташована на скошеній поверхні бойка (3) і утворена з одного боку базовою площиною (14), що C2 2 (11) 1 3 79732 Задачею запропонованого винаходу є створення бойка шпалопідбивки зазначеного типу з оптимальною зносостійкістю і зниженим опором проникненню, обумовленим зануренням у щебінь. Відповідно до винаходу ця задача вирішується за допомогою бойка шпалопідбивки зазначеного типу, що має ознаки, приведені в п.1 формули винаходу. За допомогою цієї комбінації ознак нижній кінець бойка шпалопідбивки може бути виконаний у вигляді клина для зниження опору зануренню. Разом із розташуванням скошеної поверхні бойка якнайвище над верхнім краєм щитка бойка весь поперечний переріз гіла бойка можна виконати мінімальним, що не зашкодить необхідній стійкості. Завдяки виконанню скошеної поверхні бойка у вигляді площини вигідним чином можна уникнути вигину, схильного до підвищеного зносу. Інші переваги і варіанти виконання винаходу дані в залежних пунктах формули та подані на кресленнях. Винахід розкривається нижче більш докладно за допомогою прикладів виконання, поданих на кресленнях. Фіг.1 або 2 і 4 відповідно вид збоку або позаду нижньої ділянки бойка шпалопідбивки; Фіг.3 поздовжній переріз по лінії III на Фіг.4; Фіг.5 поперечний переріз по лінії V на Фіг.4; Фіг.6 вид позаду варіанта бойка шпалопідбивки. На Фіг.1 і 2 видно, що і передня сторона 1 щитка бойка 2, і скошена поверхня 3 бойка шпалопідбивки 4 покриті пластинами твердого сплаву 5 для підвищення зносостійкості. Для зручності пластини твердого сплаву на Фіг.3-5 не подані. Щиток бойка 2, що має нижній край 6, переходить як в області оберненої сторони щитка 7, так і на верхньому краї 8 щитка бойка 2 у тіло бойка 9. Останнє має відносно напрямку підбивання 18 свою передню частину 19 і задню частину 20. Щиток бойка 2 і тіло бойка 9 викувані у ви гляді однієї деталі. Якщо дивитися в поздовжньому напрямку бойка 21, то скошена поверхня бойка 3 складається з нижньої ділянки 10, складається з нижньої частини оберненої сторони щитка 7, і верхньої ділянки 12, відділеного від нього кінцевою лінією тіла 11 і обмеженого лінією перетину тіла 22. Лінія перетину тіла 22 має в задній частині тіла 20 верхню кінцеву точку А, що максимально віддалена від нижнього краю щитка 6. Скошена поверхня бойка З утворює із передньою стороною щитка 1 кут а, 4 рівний приблизно 30°. Доцільно, щоб цей кут міг складати від 25° до 35°. Скошена поверхня бойка З утворює площину 13, тобто кожна лінія, що лежить у площині 13 і проходить перпендикулярно до нижнього краю щитка 6, є прямою. Лінія перетину базової площини 14, що має скошену поверхню бойка 3 і яка проходить перпендикулярно передній стороні щитка 1 і через верхній край 8 щитка бойка 2, позначена як базова лінія 15 (Фіг.4). Відстань а між нею і верхньою кінцевою точкою А більше, чим відстань b між базовою лінією 15 і кінцевою лінією тіла 11. Доцільно, щоб відстань а могла бути приблизно на 20%50% більше. На Фіг.4, зокрема, видно, що базова лінія 15 щонайменше на 40% коротша, ніж кінцева лінія тіла 11. На Фіг.5 видно, що відстань с між базовою лінією 15 і оберненою стороною щитка 7 менше, ніж товщина d щитка бойка 2. Таким чином, утворюється зменшена площа поперечного nepeтину бойка шпалопідбивки 4 для його кращого занурення в щебінь. На Фіг.1 і 3 можна побачити, що передня сторона 1 щитка бойка 2 і обмежувальна лінія 16 тіла бойка 9 знаходяться в загальній площині 17. У варіанті виконання бойка шпалопідбивки, поданому на Фіг.6, щиток бойка 2 виконано асиметрично щодо тіла бойка 9. Список позначень 1. Передня сторона щитка 2. Щиток бойка 3. Скошена поверхня бойка 4. Бойок шпалопідбивки 5. Пластини твердого сплаву 6. Нижній край щитка 7. Обернена сторона щитка 8. Верхній край 9. Тіло бойка 10. Нижня ділянка 11. Кінцева лінія тіла 12. Верхня ділянка 13. Площина 14. Базова площина 15. Базова лінія 16. Передній край 17. Площина 18. Напрямок підбивання 19. Передня частина тіла 20. Задня частина тіла 21. Подовжній напрямок бойка 22. Лінія перетину тіла 5 Комп’ютерна в ерстка В. Клюкін 79732 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
