Інструмент для радіального кування
Номер патенту: 36421
Опубліковано: 16.04.2001
Автори: Безкровний Михайло Григорович, Лазоркін Віктор Андрійович, Терновий Юрій Федорович, Артамонов Юрій Вікторович
Текст

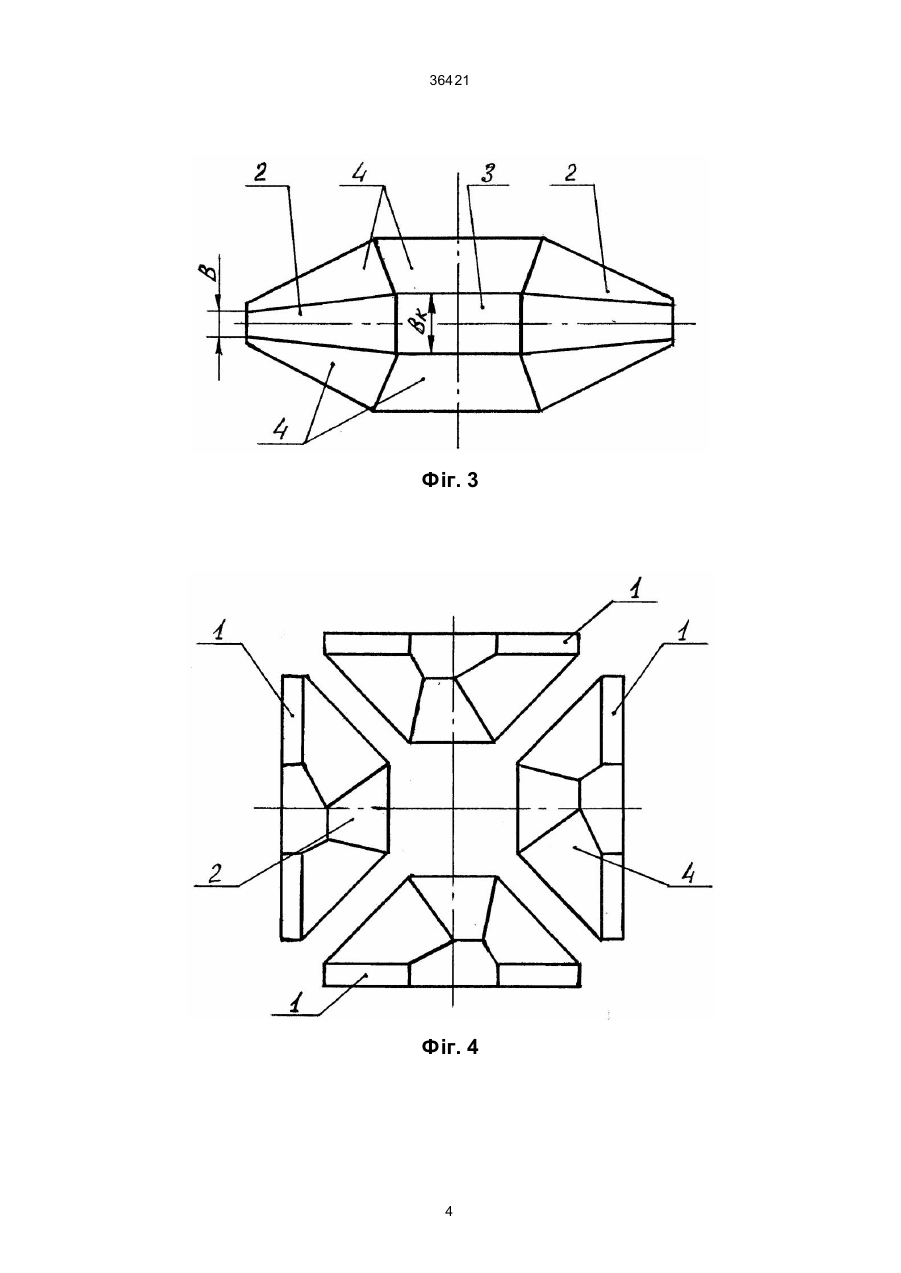

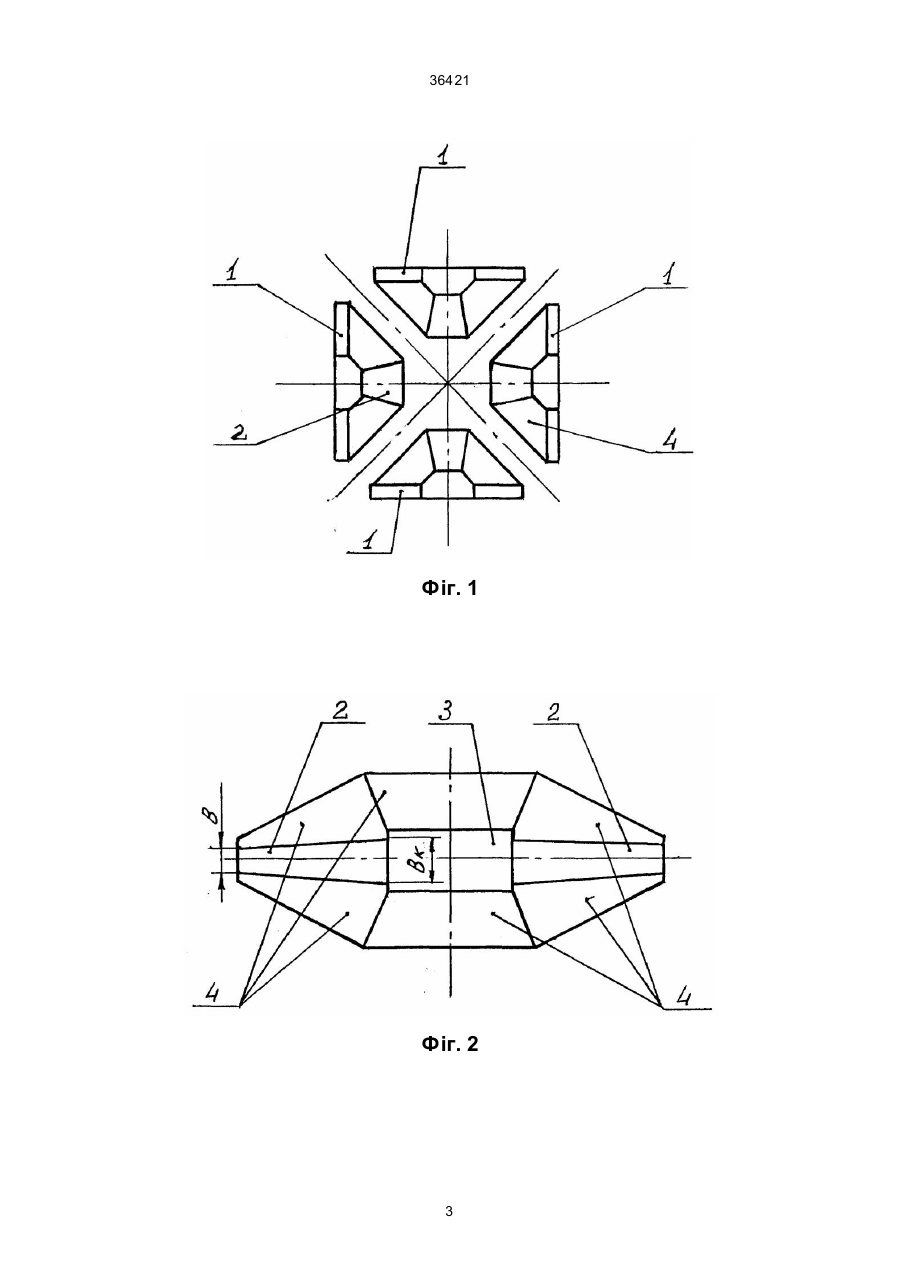

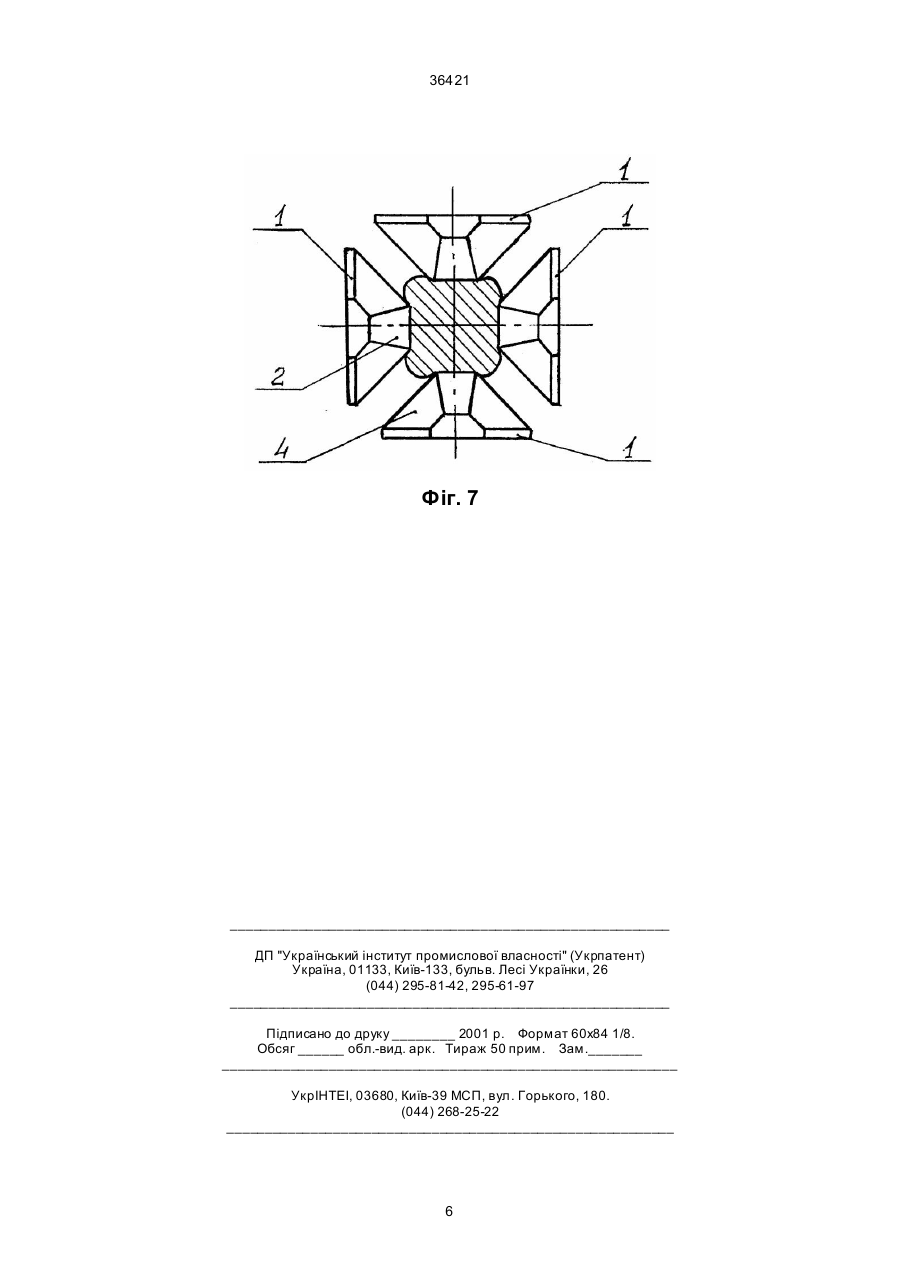

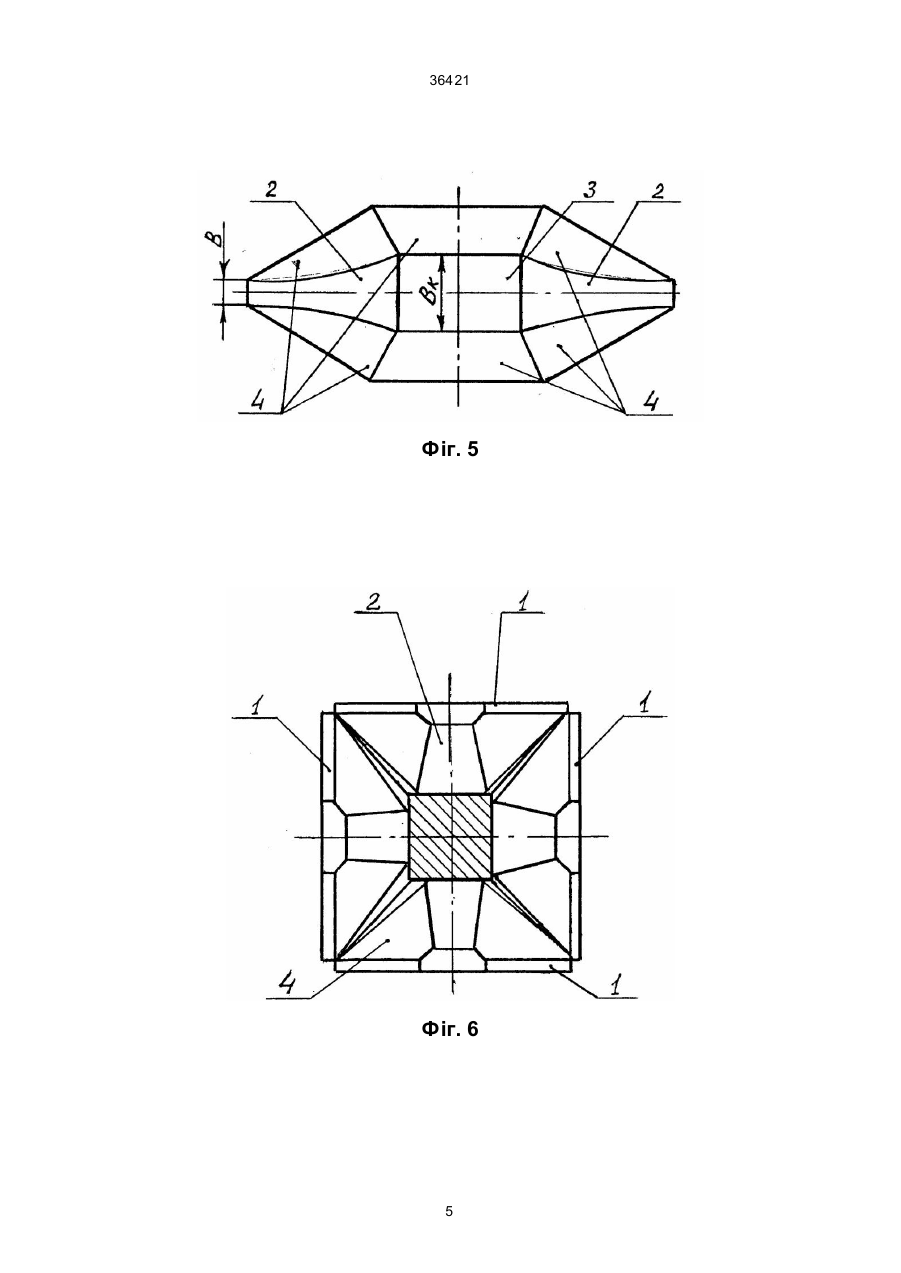

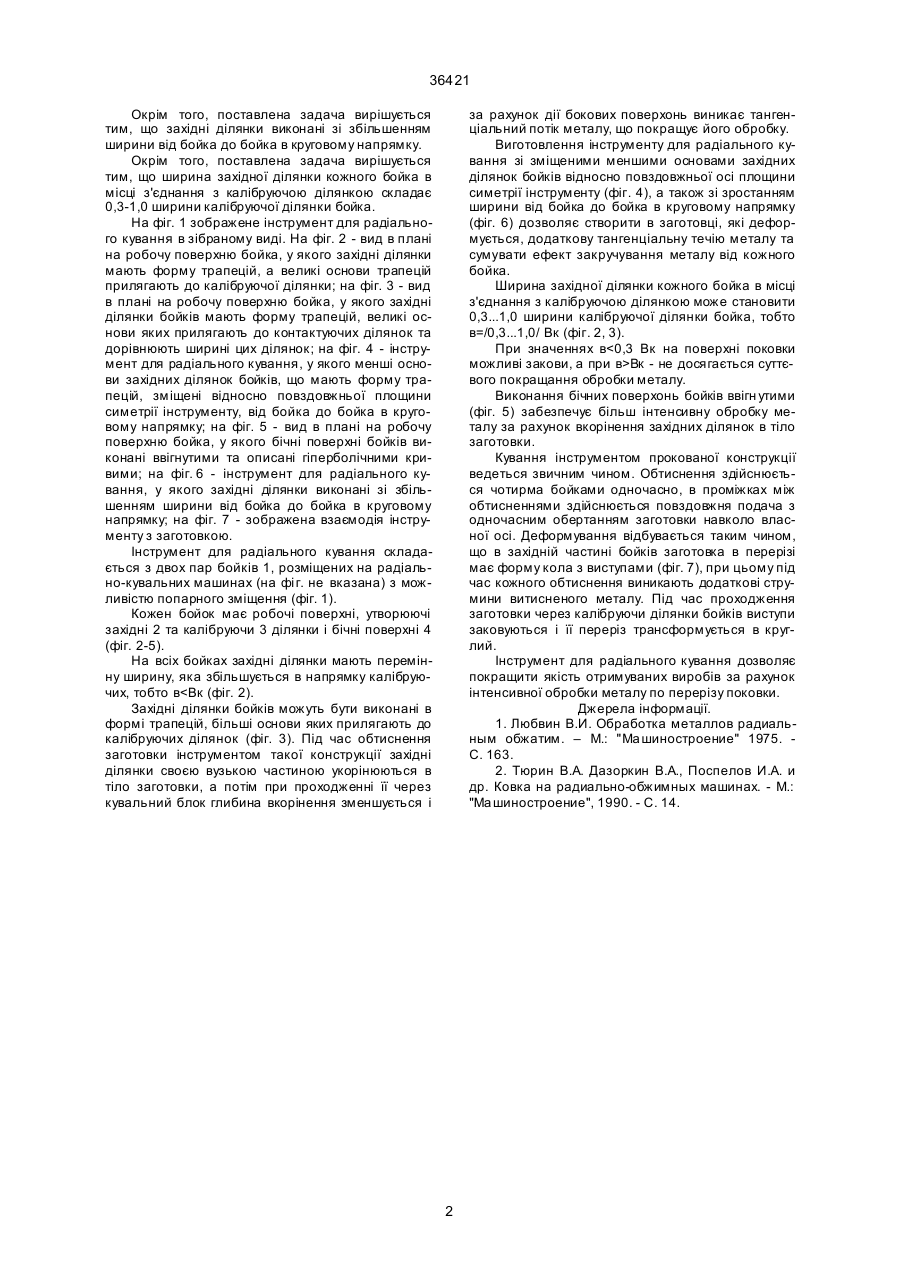

1. Інструмент для радіального кування, що містить дві пари розташованих в взаємно перпендикулярних площинах бойків, з робочими поверхнями, утворюючи західні ділянки змінної ширини та калібруючими ділянками, бокові та опорні поверхні та відрізняє ться тим, що західні ділянки кожного бойка мають ширину, яка збільшується в напрямку калібруючих ділянок. 2. Інструмент для радіального кування по п. 1, який відрізняється тим, що західні ділянки бойків мають форму трапецій, більші основи яких приля 36421 Окрім того, поставлена задача вирішується тим, що західні ділянки виконані зі збільшенням ширини від бойка до бойка в круговому напрямку. Окрім того, поставлена задача вирішується тим, що ширина західної ділянки кожного бойка в місці з'єднання з калібруючою ділянкою складає 0,3-1,0 ширини калібруючої ділянки бойка. На фіг. 1 зображене інструмент для радіального кування в зібраному виді. На фіг. 2 - вид в плані на робочу поверхню бойка, у якого західні ділянки мають форму трапецій, а великі основи трапецій прилягають до калібруючої ділянки; на фіг. 3 - вид в плані на робочу поверхню бойка, у якого західні ділянки бойків мають форму трапецій, великі основи яких прилягають до контактуючих ділянок та дорівнюють ширині цих ділянок; на фіг. 4 - інструмент для радіального кування, у якого менші основи західних ділянок бойків, що мають форму трапецій, зміщені відносно повздовжньої площини симетрії інструменту, від бойка до бойка в круговому напрямку; на фіг. 5 - вид в плані на робочу поверхню бойка, у якого бічні поверхні бойків виконані ввігнутими та описані гіперболічними кривими; на фіг. 6 - інструмент для радіального кування, у якого західні ділянки виконані зі збільшенням ширини від бойка до бойка в круговому напрямку; на фіг. 7 - зображена взаємодія інструменту з заготовкою. Інструмент для радіального кування складається з двох пар бойків 1, розміщених на радіально-кувальних машинах (на фі г. не вказана) з можливістю попарного зміщення (фіг. 1). Кожен бойок має робочі поверхні, утворюючі західні 2 та калібруючи 3 ділянки і бічні поверхні 4 (фіг. 2-5). На всіх бойках західні ділянки мають перемінну ширину, яка збільшується в напрямку калібруючих, тобто в
