Пристрій для транспортування і очистки коренебульбоплодів

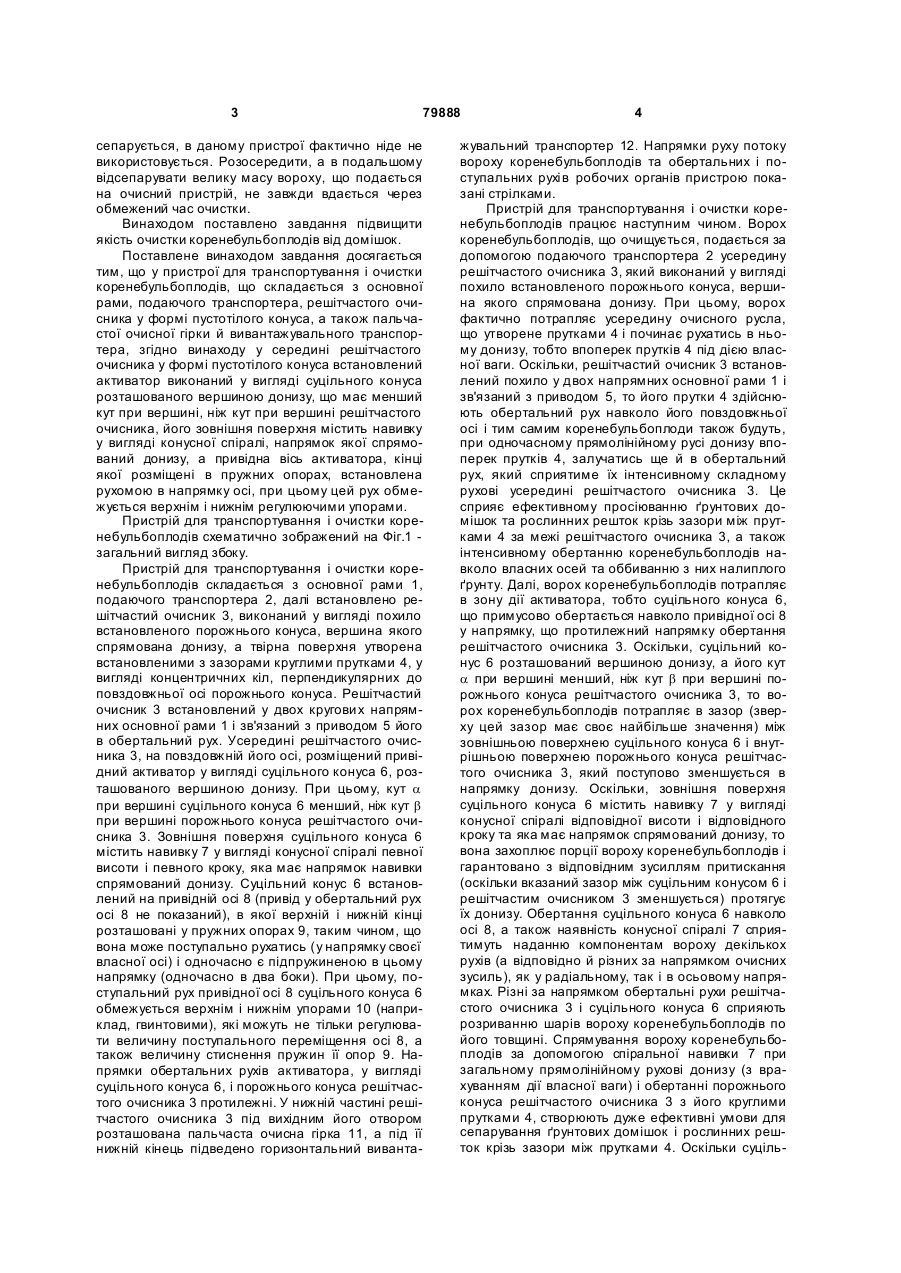

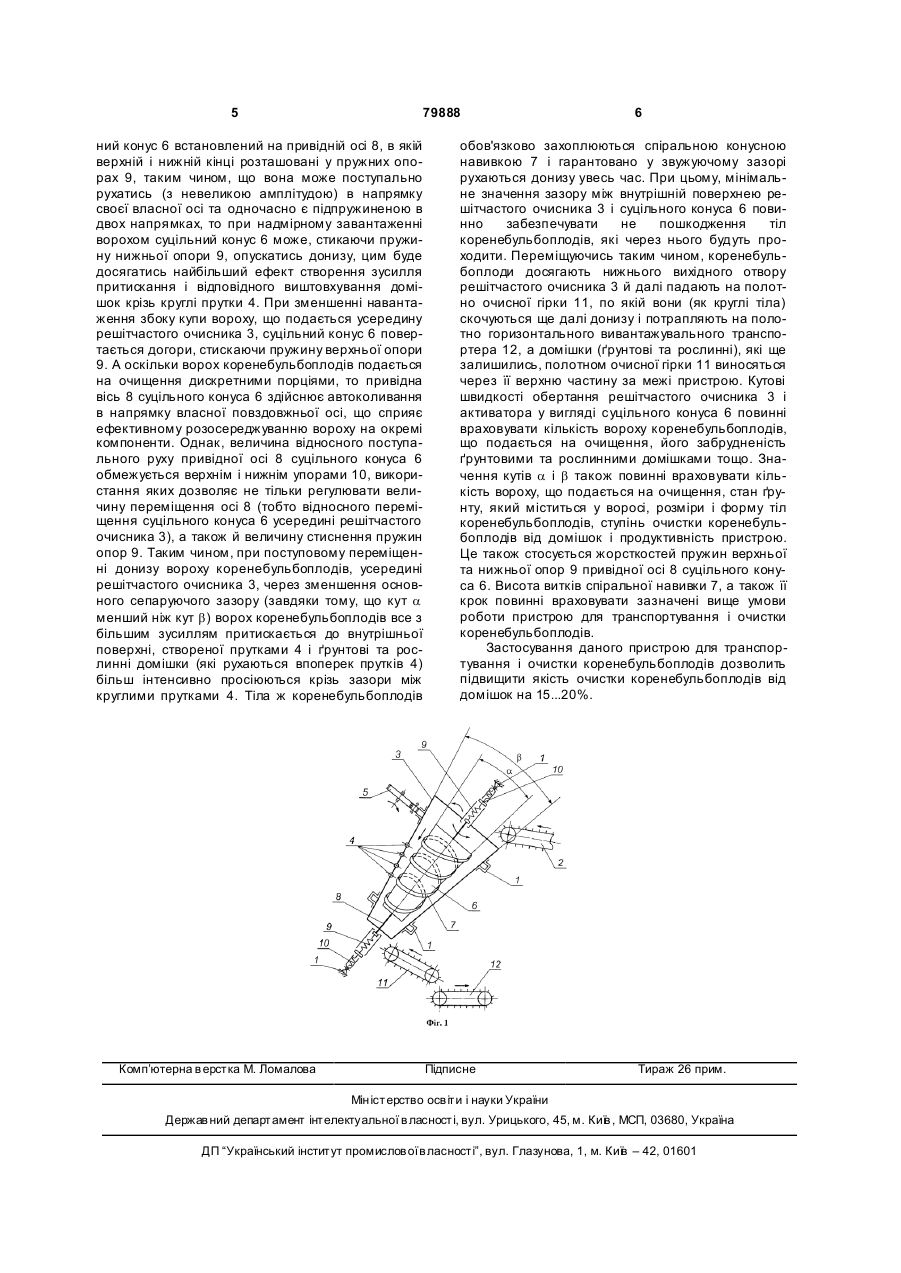

Пристрій для транспортування і очистки коренебульбоплодів, що складається з основної рами, подавального транспортера, решітчастого очисни 3 79888 сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з основної рами, подаючого транспортера, решітчастого очисника у формі пустотілого конуса, а також пальчастої очисної гірки й вивантажувального транспортера, згідно винаходу у середині решітчастого очисника у формі пустотілого конуса встановлений активатор виконаний у вигляді суцільного конуса розташованого вершиною донизу, що має менший кут при вершині, ніж кут при вершині решітчастого очисника, його зовнішня поверхня містить навивку у вигляді конусної спіралі, напрямок якої спрямований донизу, а привідна вісь активатора, кінці якої розміщені в пружних опорах, встановлена рухомою в напрямку осі, при цьому цей рух обмежується верхнім і нижнім регулюючими упорами. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, далі встановлено решітчастий очисник 3, виконаний у вигляді похило встановленого порожнього конуса, вершина якого спрямована донизу, а твірна поверхня утворена встановленими з зазорами круглими прутками 4, у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнього конуса. Решітчастий очисник 3 встановлений у двох кругови х напрямних основної рами 1 і зв'язаний з приводом 5 його в обертальний рух. Усередині решітчастого очисника 3, на повздовжній його осі, розміщений привідний активатор у вигляді суцільного конуса 6, розташованого вершиною донизу. При цьому, кут a при вершині суцільного конуса 6 менший, ніж кут b при вершині порожнього конуса решітчастого очисника 3. Зовнішня поверхня суцільного конуса 6 містить навивку 7 у вигляді конусної спіралі певної висоти і певного кроку, яка має напрямок навивки спрямований донизу. Суцільний конус 6 встановлений на привідній осі 8 (привід у обертальний рух осі 8 не показаний), в якої верхній і нижній кінці розташовані у пружних опорах 9, таким чином, що вона може поступально рухатись (у напрямку своєї власної осі) і одночасно є підпружиненою в цьому напрямку (одночасно в два боки). При цьому, поступальний рух привідної осі 8 суцільного конуса 6 обмежується верхнім і нижнім упорами 10 (наприклад, гвинтовими), які можуть не тільки регулювати величину поступального переміщення осі 8, а також величину стиснення пружин її опор 9. Напрямки обертальних рухів активатора, у вигляді суцільного конуса 6, і порожнього конуса решітчастого очисника 3 протилежні. У нижній частині решітчастого очисника 3 під вихідним його отвором розташована пальчаста очисна гірка 11, а під її нижній кінець підведено горизонтальний виванта 4 жувальний транспортер 12. Напрямки руху потоку вороху коренебульбоплодів та обертальних і поступальних рухі в робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2 усередину решітчастого очисника 3, який виконаний у вигляді похило встановленого порожнього конуса, вершина якого спрямована донизу. При цьому, ворох фактично потрапляє усередину очисного русла, що утворене прутками 4 і починає рухатись в ньому донизу, тобто впоперек прутків 4 під дією власної ваги. Оскільки, решітчастий очисник 3 встановлений похило у двох напрямних основної рами 1 і зв'язаний з приводом 5, то його прутки 4 здійснюють обертальний рух навколо його повздовжньої осі і тим самим коренебульбоплоди також будуть, при одночасному прямолінійному русі донизу впоперек прутків 4, залучатись ще й в обертальний рух, який сприятиме їх інтенсивному складному рухові усередині решітчастого очисника 3. Це сприяє ефективному просіюванню ґрунтових домішок та рослинних решток крізь зазори між прутками 4 за межі решітчастого очисника 3, а також інтенсивному обертанню коренебульбоплодів навколо власних осей та оббиванню з них налиплого ґрунту. Далі, ворох коренебульбоплодів потрапляє в зону дії активатора, тобто суцільного конуса 6, що примусово обертається навколо привідної осі 8 у напрямку, що протилежний напрямку обертання решітчастого очисника 3. Оскільки, суцільний конус 6 розташований вершиною донизу, а його кут a при вершині менший, ніж кут b при вершині порожнього конуса решітчастого очисника 3, то ворох коренебульбоплодів потрапляє в зазор (зверху цей зазор має своє найбільше значення) між зовнішньою поверхнею суцільного конуса 6 і внутрішньою поверхнею порожнього конуса решітчастого очисника 3, який поступово зменшується в напрямку донизу. Оскільки, зовнішня поверхня суцільного конуса 6 містить навивку 7 у вигляді конусної спіралі відповідної висоти і відповідного кроку та яка має напрямок спрямований донизу, то вона захоплює порції вороху коренебульбоплодів і гарантовано з відповідним зусиллям притискання (оскільки вказаний зазор між суцільним конусом 6 і решітчастим очисником 3 зменшується) протягує їх донизу. Обертання суцільного конуса 6 навколо осі 8, а також наявність конусної спіралі 7 сприятимуть наданню компонентам вороху декількох рухів (а відповідно й різних за напрямком очисних зусиль), як у радіальному, так і в осьовому напрямках. Різні за напрямком обертальні рухи решітчастого очисника 3 і суцільного конуса 6 сприяють розриванню шарів вороху коренебульбоплодів по його товщині. Спрямування вороху коренебульбоплодів за допомогою спіральної навивки 7 при загальному прямолінійному рухові донизу (з врахуванням дії власної ваги) і обертанні порожнього конуса решітчастого очисника 3 з його круглими прутками 4, створюють дуже ефективні умови для сепарування ґрунтових домішок і рослинних решток крізь зазори між прутками 4. Оскільки суціль 5 79888 ний конус 6 встановлений на привідній осі 8, в якій верхній і нижній кінці розташовані у пружних опорах 9, таким чином, що вона може поступально рухатись (з невеликою амплітудою) в напрямку своєї власної осі та одночасно є підпружиненою в двох напрямках, то при надмірному завантаженні ворохом суцільний конус 6 може, стикаючи пружину нижньої опори 9, опускатись донизу, цим буде досягатись найбільший ефект створення зусилля притискання і відповідного виштовхування домішок крізь круглі прутки 4. При зменшенні навантаження збоку купи вороху, що подається усередину решітчастого очисника 3, суцільний конус 6 повертається догори, стискаючи пружину верхньої опори 9. А оскільки ворох коренебульбоплодів подається на очищення дискретними порціями, то привідна вісь 8 суцільного конуса 6 здійснює автоколивання в напрямку власної повздовжньої осі, що сприяє ефективному розосереджуванню вороху на окремі компоненти. Однак, величина відносного поступального руху привідної осі 8 суцільного конуса 6 обмежується верхнім і нижнім упорами 10, використання яких дозволяє не тільки регулювати величину переміщення осі 8 (тобто відносного переміщення суцільного конуса 6 усередині решітчастого очисника 3), а також й величину стиснення пружин опор 9. Таким чином, при поступовому переміщенні донизу вороху коренебульбоплодів, усередині решітчастого очисника 3, через зменшення основного сепаруючого зазору (завдяки тому, що кут a менший ніж кут b) ворох коренебульбоплодів все з більшим зусиллям притискається до внутрішньої поверхні, створеної прутками 4 і ґрунтові та рослинні домішки (які рухаються впоперек прутків 4) більш інтенсивно просіюються крізь зазори між круглими прутками 4. Тіла ж коренебульбоплодів Комп’ютерна в ерстка М. Ломалова 6 обов'язково захоплюються спіральною конусною навивкою 7 і гарантовано у звужуючому зазорі рухаються донизу увесь час. При цьому, мінімальне значення зазору між внутрішній поверхнею решітчастого очисника 3 і суцільного конуса 6 повинно забезпечувати не пошкодження тіл коренебульбоплодів, які через нього будуть проходити. Переміщуючись таким чином, коренебульбоплоди досягають нижнього вихідного отвору решітчастого очисника 3 й далі падають на полотно очисної гірки 11, по якій вони (як круглі тіла) скочуються ще далі донизу і потрапляють на полотно горизонтального вивантажувального транспортера 12, а домішки (ґрунтові та рослинні), які ще залишились, полотном очисної гірки 11 виносяться через її верхню частину за межі пристрою. Кутові швидкості обертання решітчастого очисника 3 і активатора у вигляді суцільного конуса 6 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Значення кутів a і b також повинні враховувати кількість вороху, що подається на очищення, стан ґрунту, який міститься у воросі, розміри і форму тіл коренебульбоплодів, ступінь очистки коренебульбоплодів від домішок і продуктивність пристрою. Це також стосується жорсткостей пружин верхньої та нижньої опор 9 привідної осі 8 суцільного конуса 6. Висота витків спіральної навивки 7, а також її крок повинні враховувати зазначені вище умови роботи пристрою для транспортування і очистки коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
