Суміщене покриття

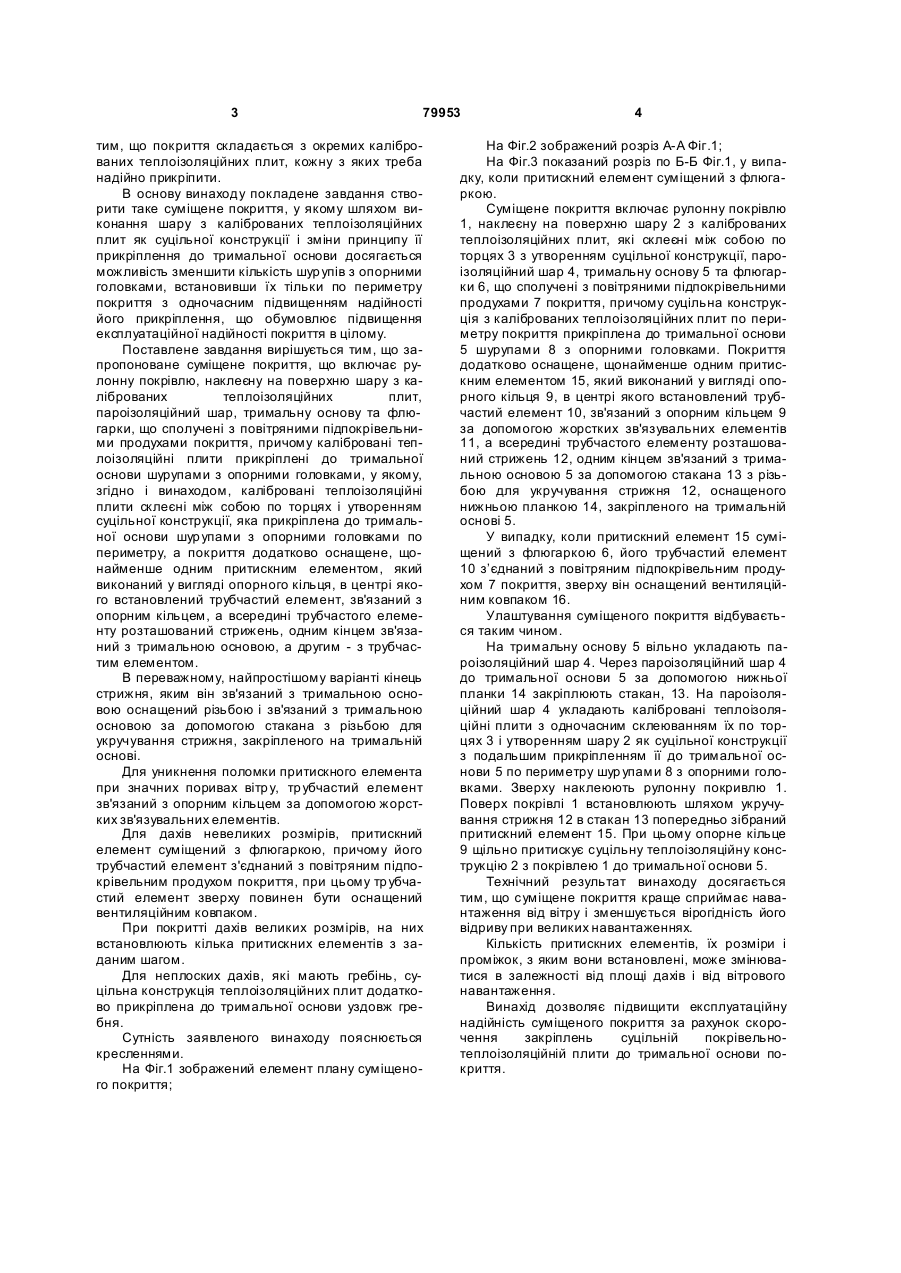

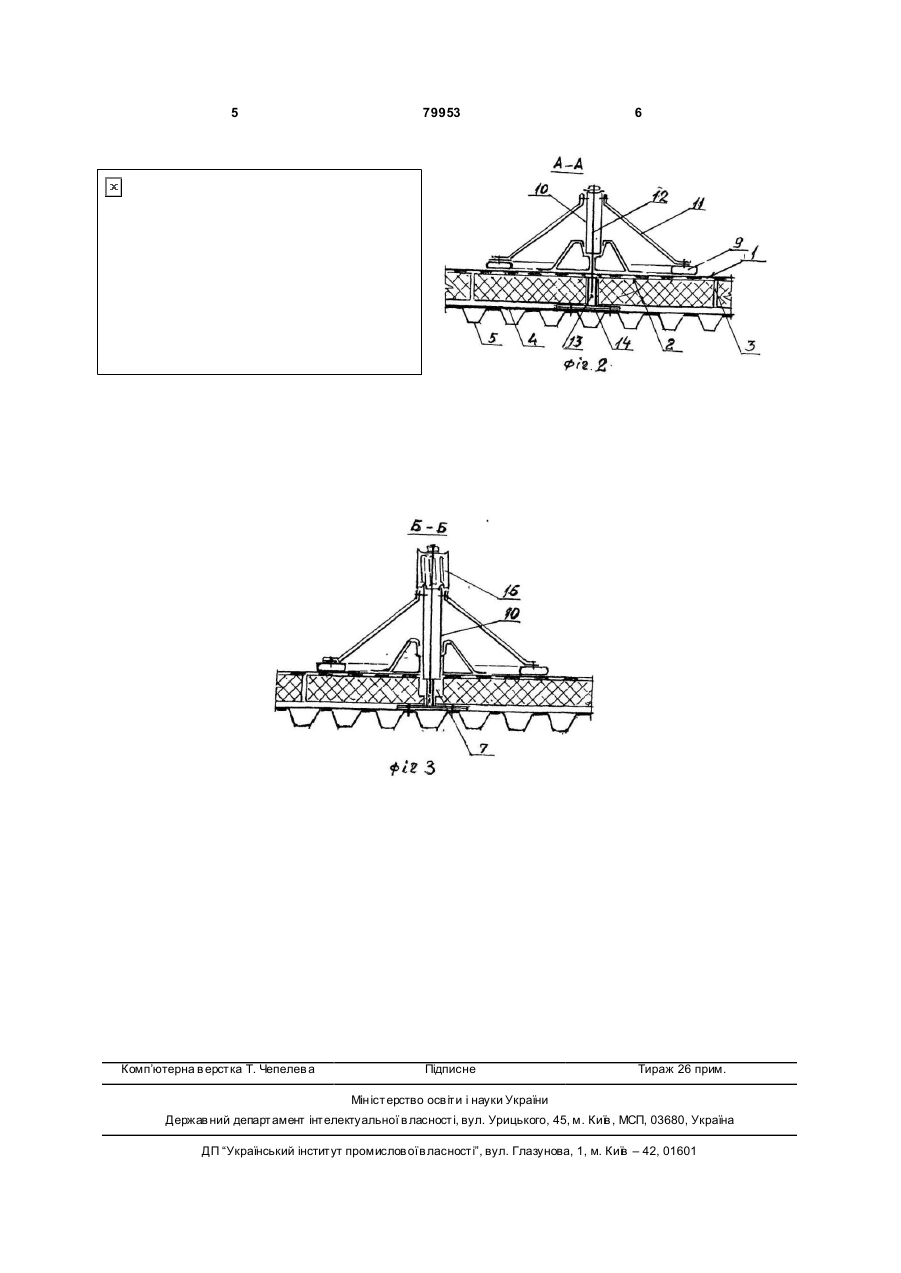

1. Суміщене покриття, що містить рулонну покрівлю, наклеєну на поверхню шару з каліброваних теплоізоляційних плит, пароізоляційний шар, утримувальну основу та флюгарки, що сполучені з повітряними підпокрівельними продухами покриття, причому калібровані теплоізоляційні плити прикріплені до утримувальної основи шурупами з опорними головками, яке відрізняється тим, що калібровані теплоізоляційні плити склеєні між собою по торцях з утворенням суцільної конструкції, яка прикріплена до утримувальної основи шурупами з опорними головками по периметру, а покриття додатково оснащене щонайменше одним притискним елементом, який виконаний у вигляді опорного кільця, в центрі якого встановлений трубчастий елемент, зв’язаний з опорним кільцем, а C2 2 79953 1 3 79953 тим, що покриття складається з окремих каліброваних теплоізоляційних плит, кожну з яких треба надійно прикріпити. В основу винаходу покладене завдання створити таке суміщене покриття, у якому шляхом виконання шару з каліброваних теплоізоляційних плит як суцільної конструкції і зміни принципу її прикріплення до тримальної основи досягається можливість зменшити кількість шур упів з опорними головками, встановивши їх тільки по периметру покриття з одночасним підвищенням надійності його прикріплення, що обумовлює підвищення експлуатаційної надійності покриття в цілому. Поставлене завдання вирішується тим, що запропоноване суміщене покриття, що включає рулонну покрівлю, наклеєну на поверхню шару з каліброваних теплоізоляційних плит, пароізоляційний шар, тримальну основу та флюгарки, що сполучені з повітряними підпокрівельними продухами покриття, причому калібровані теплоізоляційні плити прикріплені до тримальної основи шурупами з опорними головками, у якому, згідно і винаходом, калібровані теплоізоляційні плити склеєні між собою по торцях і утворенням суцільної конструкції, яка прикріплена до тримальної основи шур упами з опорними головками по периметру, а покриття додатково оснащене, щонайменше одним притискним елементом, який виконаний у вигляді опорного кільця, в центрі якого встановлений трубчастий елемент, зв'язаний з опорним кільцем, а всередині трубчастого елементу розташований стрижень, одним кінцем зв'язаний з тримальною основою, а другим - з трубчастим елементом. В переважному, найпростішому варіанті кінець стрижня, яким він зв'язаний з тримальною основою оснащений різьбою і зв'язаний з тримальною основою за допомогою стакана з різьбою для укручування стрижня, закріпленого на тримальній основі. Для уникнення поломки притискного елемента при значних поривах вітр у, тр убчастий елемент зв'язаний з опорним кільцем за допомогою жорстких зв'язувальних елементів. Для дахів невеликих розмірів, притискний елемент суміщений з флюгаркою, причому його трубчастий елемент з'єднаний з повітряним підпокрівельним продухом покриття, при цьому тр убчастий елемент зверху повинен бути оснащений вентиляційним ковпаком. При покритті дахів великих розмірів, на них встановлюють кілька притискних елементів з заданим шагом. Для неплоских дахів, які мають гребінь, суцільна конструкція теплоізоляційних плит додатково прикріплена до тримальної основи уздовж гребня. Сутність заявленого винаходу пояснюється кресленнями. На Фіг.1 зображений елемент плану суміщеного покриття; 4 На Фіг.2 зображений розріз А-А Фіг.1; На Фіг.3 показаний розріз по Б-Б Фіг.1, у випадку, коли притискний елемент суміщений з флюгаркою. Суміщене покриття включає рулонну покрівлю 1, наклеєну на поверхню шару 2 з каліброваних теплоізоляційних плит, які склеєні між собою по торцях 3 з утворенням суцільної конструкції, пароізоляційний шар 4, тримальну основу 5 та флюгарки 6, що сполучені з повітряними підпокрівельними продухами 7 покриття, причому суцільна конструкція з каліброваних теплоізоляційних плит по периметру покриття прикріплена до тримальної основи 5 шурупами 8 з опорними головками. Покриття додатково оснащене, щонайменше одним притискним елементом 15, який виконаний у вигляді опорного кільця 9, в центрі якого встановлений трубчастий елемент 10, зв'язаний з опорним кільцем 9 за допомогою жорстких зв'язувальних елементів 11, а всередині трубчастого елементу розташований стрижень 12, одним кінцем зв'язаний з тримальною основою 5 за допомогою стакана 13 з різьбою для укручування стрижня 12, оснащеного нижньою планкою 14, закріпленого на тримальній основі 5. У випадку, коли притискний елемент 15 суміщений з флюгаркою 6, його трубчастий елемент 10 з’єднаний з повітряним підпокрівельним продухом 7 покриття, зверху він оснащений вентиляційним ковпаком 16. Улаштування суміщеного покриття відбувається таким чином. На тримальну основу 5 вільно укладають пароізоляційний шар 4. Через пароізоляційний шар 4 до тримальної основи 5 за допомогою нижньої планки 14 закріплюють стакан, 13. На пароізоляційний шар 4 укладають калібровані теплоізоляційні плити з одночасним склеюванням їх по торцях 3 і утворенням шару 2 як суцільної конструкції з подальшим прикріпленням її до тримальної основи 5 по периметру шур упами 8 з опорними головками. Зверху наклеюють рулонну покривлю 1. Поверх покрівлі 1 встановлюють шляхом укручування стрижня 12 в стакан 13 попередньо зібраний притискний елемент 15. При цьому опорне кільце 9 щільно притискує суцільну теплоізоляційну конструкцію 2 з покрівлею 1 до тримальної основи 5. Технічний результат винаходу досягається тим, що суміщене покриття краще сприймає навантаження від вітру і зменшується вірогідність його відриву при великих навантаженнях. Кількість притискних елементів, їх розміри і проміжок, з яким вони встановлені, може змінюватися в залежності від площі дахів і від вітрового навантаження. Винахід дозволяє підвищити експлуатаційну надійність суміщеного покриття за рахунок скорочення закріплень суцільній покрівельнотеплоізоляційній плити до тримальної основи покриття. 5 Комп’ютерна в ерстка Т. Чепелев а 79953 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
