Покриття

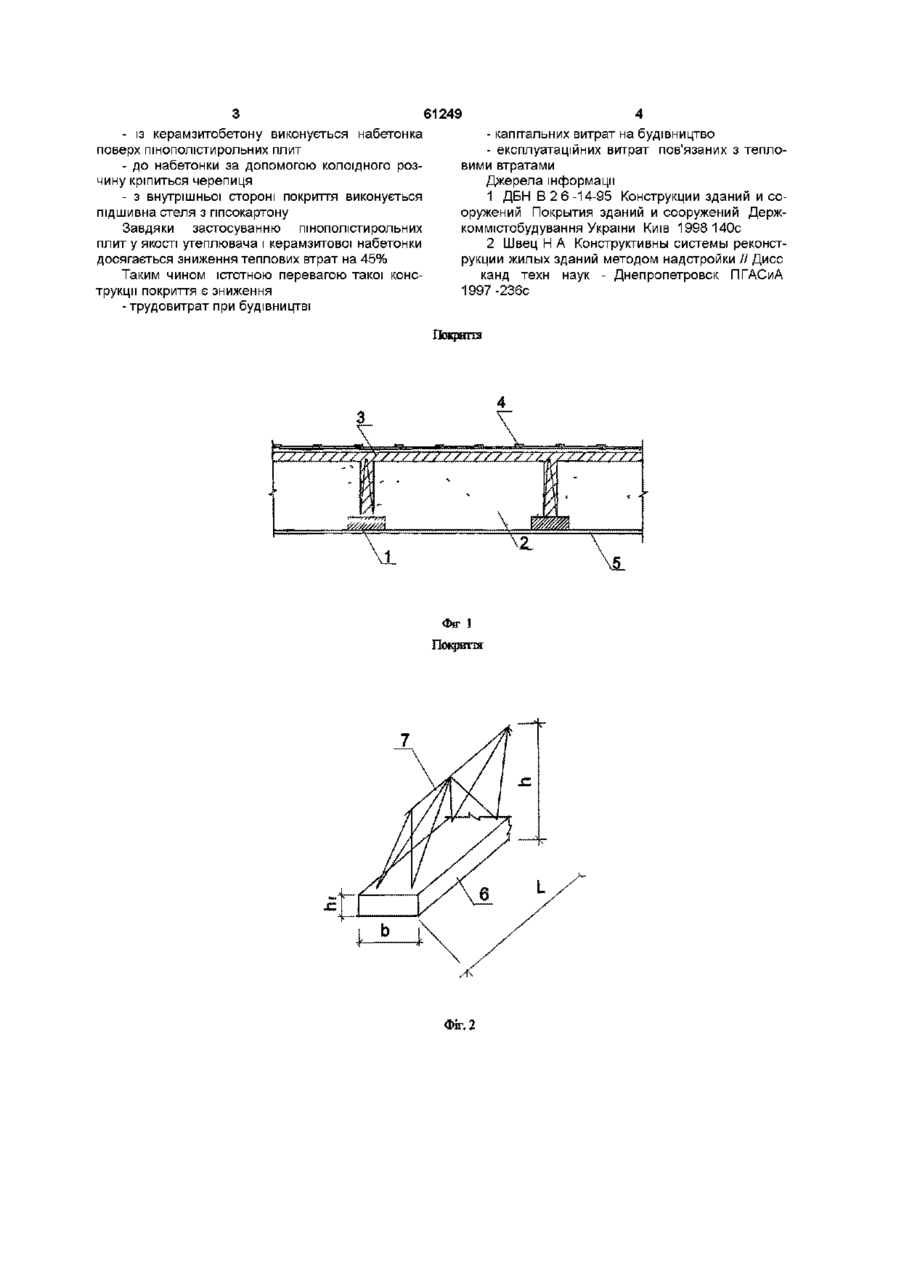

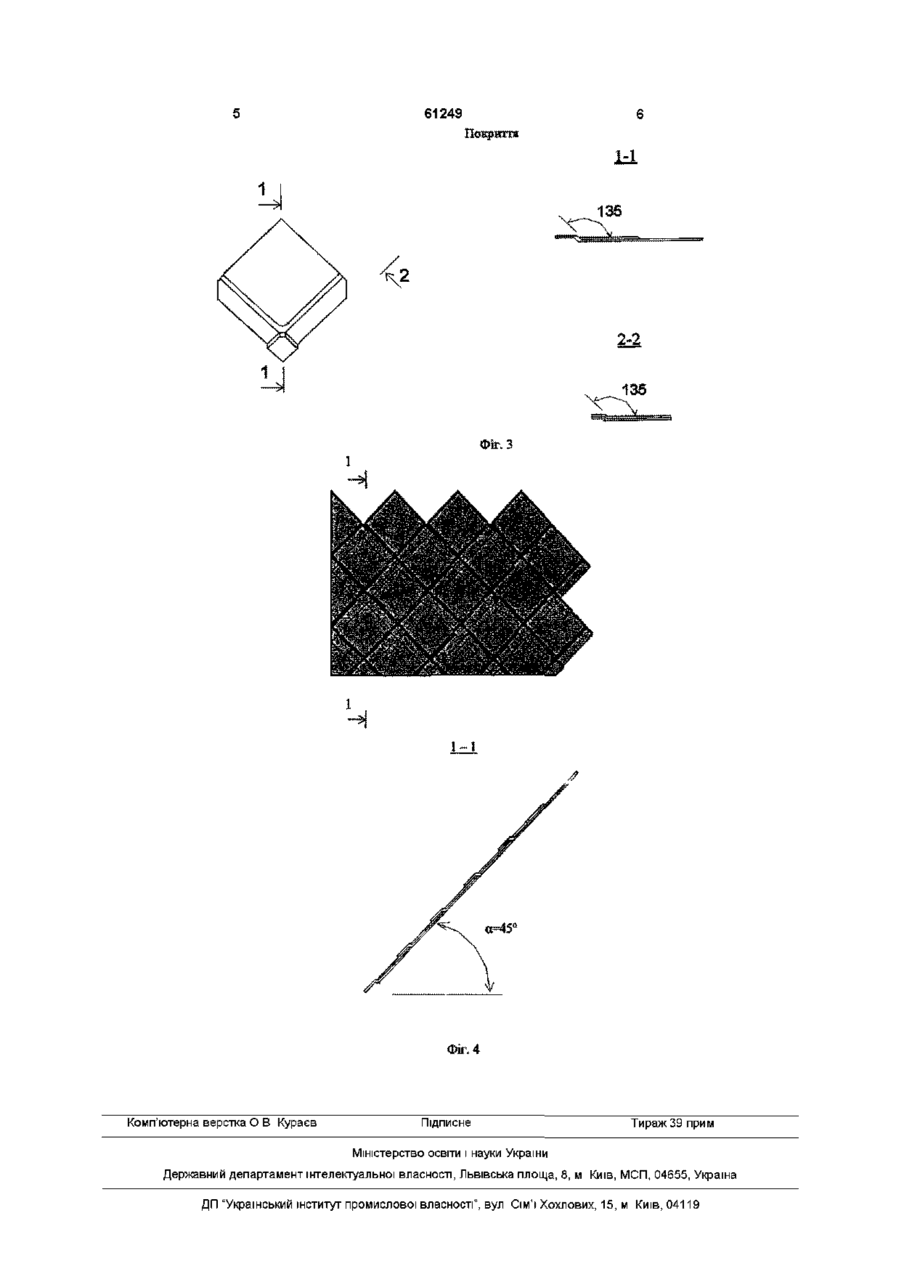

Покриття, що складається з дрібнорозмірних залізобетонних елементів, яке відрізняється тим, що його елементи виконані у вигляді залізобетонних балок, що складаються із залізобетонної полиці і просторового каркаса з арматури, замоноліченого керамзитобетоном у незнімній опалубці з пенополістирольних плит, до якого прикріплена черепиця Винахід стосується будівництва і може бути використаний при будівництві житлових та громадських будівель Широко відома конструкція покриття, що містить крокви (дерев'яні, металеві, залізобетонні), утеплювач, підшивна стеля (дерево, ппсокартон), дерев'яна обрешітка, гідроізоляція (руберойд), покриття (хвилясті азбестоцементні листи, металочерепиця або керамічна черепиця) [1] Найближчою до запропонованої конструкції покриття є покриття з дрібнорозмірних залізобетонних елементів, що включає несучі залізобетонні балки таврового перерізу, пустотілі каменівкладиші, внутрішній оздоблювальний шар (штукатурка), дерев'яна обрешітка, гідроізоляція (руберойд), покриття (хвилясті азбестоцементні листи, металочерепиця або керамічна черепиця) [2] Недоліками наведених вище конструкцій покриття є - велика трудомісткість виконання будівельномонтажних робіт, зв'язана зі сполученням елементів, - недовговічність застосовуваних конструктивних елементів із дерева, - дорожнеча складових конструктивних елементів і матеріалів, - низькі теплоізоляційні властивості конструкції, що обгороджує Основою винаходу є задача вдосконалення конструкції покриття, у якій за рахунок особливостей и конструктивних елементів, досягається зменшення трудомісткості будівельно-монтажних робіт, підвищується ДОВГОВІЧНІСТЬ конструкції, знижуються теплові витрати, а також вартість бу дівництва і грошові витрати в період експлуатації Поставлена задача вирішується тим, що покриття, складається з дрі(шо-розмірних залізобетонних елементів, яке відрізняється тим, що його елементи виконані у вигляді залізобетонних балок, що складаються із залізобетонної полиці і просторового каркасу з арматури, замоноліченого керамзитобетоном у незнімній опалубці з пшополістирольних плит, до якого прикріплена черепиця Черепиця має плоску внутрішню поверхню, завдяки якій вона легко кріпиться до набетонки за допомогою колоїдного розчину, а зовнішня поверхня має форму, що дозволяє вільно стікати дощовій воді при мінімальному куті нахилу стріхи а>45° Суть винаходу пояснюється кресленнями де на фіг 1 зображений фрагмент поперечного перерізу конструкції покриття, на фіг 2 зображено фрагмент залізобетонної, на фіг 3 показана черепиця, а на фіг 4 - фрагмент черепичного покриття Покриття містить у собі несучі залізобетонні балки 1, що складаються із залізобетонної полиці 6 і просторового каркасу 7 з арматури, на яких розташовані теплоізоляційні пшополістирольні плити 2, по ЗОВНІШНІЙ поверхні виконана керамзитова набетонка 3, поверх набетонки закріплена черепиця 4 із внутрішньою плоскою поверхнею, що кріпиться за допомогою колоїдного розчину, з внутрішньої сторони покриття має підвісну стелю 5 з ппсокартону Улаштування покриття здійснюється наступним чином - монтуються залізобетонні балки, - на балки укладаються пінополістирольні плити, о> (О 61249 - із керамзитобетону виконується набетонка поверх пшополістирольних плит - до набетонки за допомогою колоїдного розчину кріпиться черепиця - з внутрішньої стороні покриття виконується підшивна стеля з ппсокартону Завдяки застосуванню пшополістирольних плит у якості утеплювача і керамзитової набетонки досягається зниження теплових втрат на 45% Таким чином істотною перевагою такої конструкції покриття є зниження -трудовитрат при будівництві - капітальних витрат на будівництво - експлуатаційних витрат пов'язаних з тепловими втратами Джерела інформації 1 ДБН В26-14-95 Конструкции зданий и сооружений Покрытия зданий и сооружений Держкоммістобудування України Київ 1998 140с 2 Швец Н А Конструктивны системы реконструкции жилых зданий методом надстройки // Дисс канд техн наук - Днепропетровск ПГАСиА 1997-236с Фіг 1 Покрипя ФІг. 2 61249 Покриття Ы 135 Фіг. З -Н Фіг. 4 Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
