Подовжувач універсальний польовий

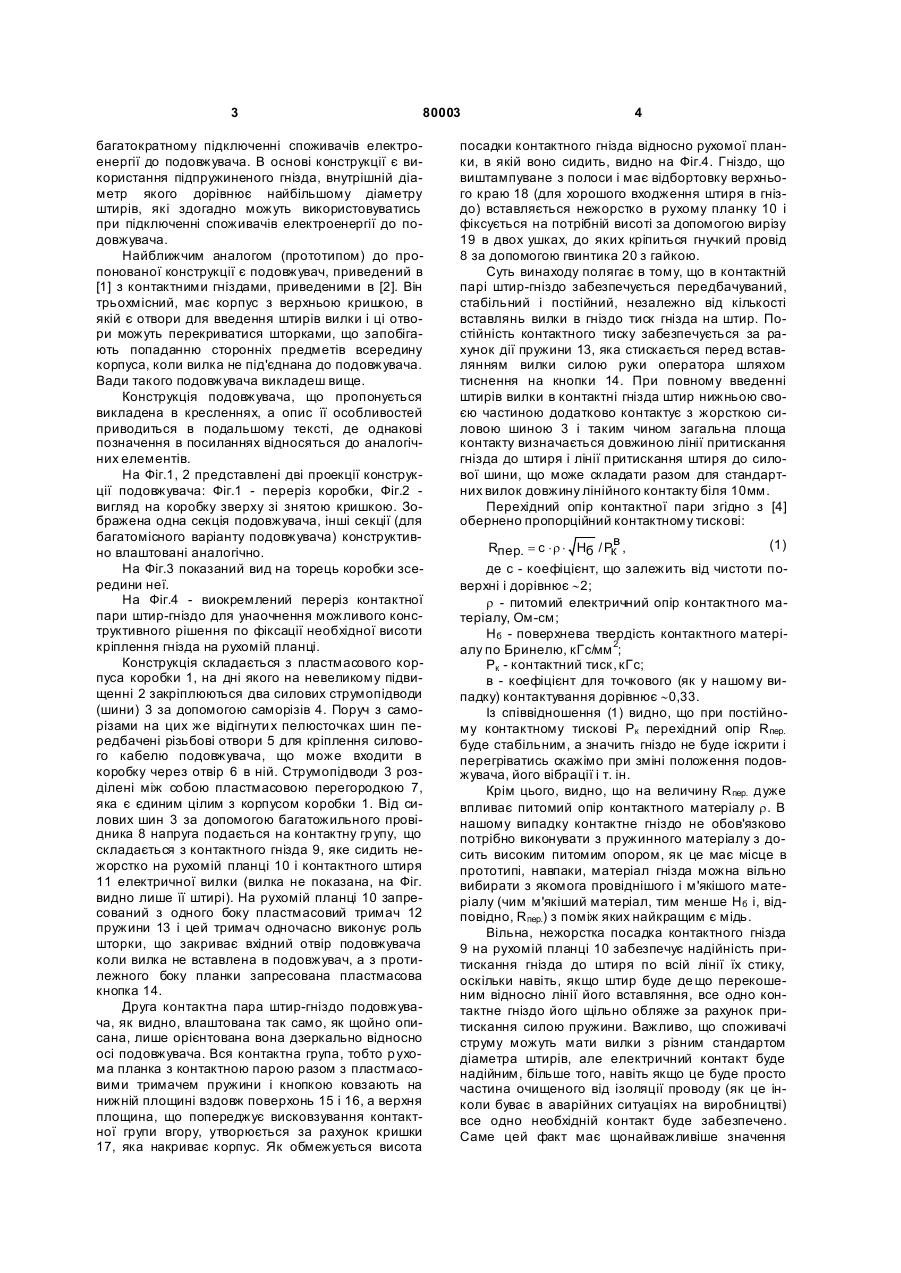

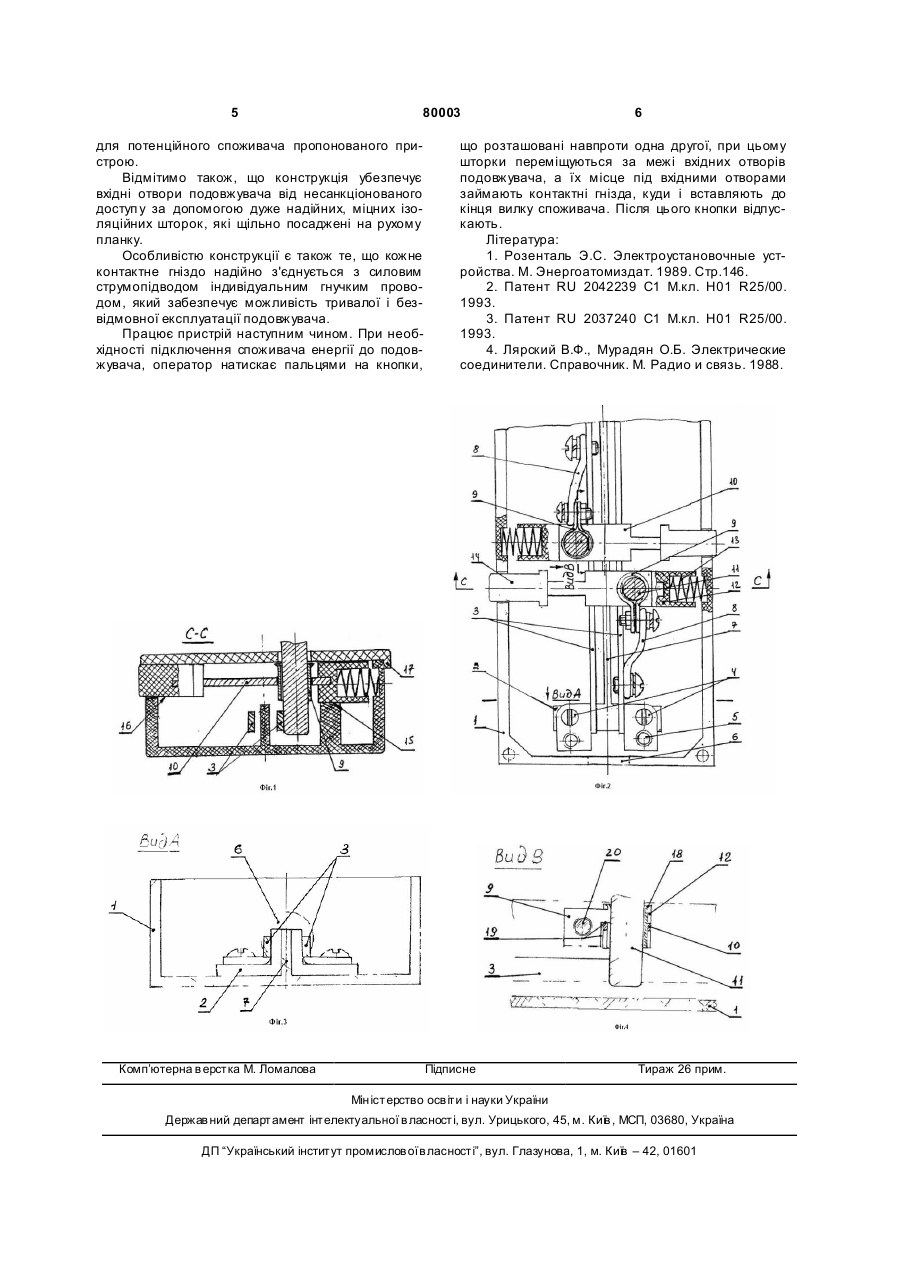

Подовжувач універсальний польовий, що містить ізольований корпус і кришку з отворами для 3 80003 багатократному підключенні споживачів електроенергії до подовжувача. В основі конструкції є використання підпружиненого гнізда, внутрішній діаметр якого дорівнює найбільшому діаметру штирів, які здогадно можуть використовуватись при підключенні споживачів електроенергії до подовжувача. Найближчим аналогом (прототипом) до пропонованої конструкції є подовжувач, приведений в [1] з контактними гніздами, приведеними в [2]. Він трьохмісний, має корпус з верхньою кришкою, в якій є отвори для введення штирів вилки і ці отвори можуть перекриватися шторками, що запобігають попаданню сторонніх предметів всередину корпуса, коли вилка не під'єднана до подовжувача. Вади такого подовжувача викладеш вище. Конструкція подовжувача, що пропонується викладена в кресленнях, а опис її особливостей приводиться в подальшому тексті, де однакові позначення в посиланнях відносяться до аналогічних елементів. На Фіг.1, 2 представлені дві проекції конструкції подовжувача: Фіг.1 - переріз коробки, Фіг.2 вигляд на коробку зверху зі знятою кришкою. Зображена одна секція подовжувача, інші секції (для багатомісного варіанту подовжувача) конструктивно влаштовані аналогічно. На Фіг.3 показаний вид на торець коробки зсередини неї. На Фіг.4 - виокремлений переріз контактної пари штир-гніздо для унаочнення можливого конструктивного рішення по фіксації необхідної висоти кріплення гнізда на рухомій планці. Конструкція складається з пластмасового корпуса коробки 1, на дні якого на невеликому підвищенні 2 закріплюються два силових струмопідводи (шини) 3 за допомогою саморізів 4. Поруч з саморізами на цих же відігнути х пелюсточках шин передбачені різьбові отвори 5 для кріплення силового кабелю подовжувача, що може входити в коробку через отвір 6 в ній. Струмопідводи 3 розділені між собою пластмасовою перегородкою 7, яка є єдиним цілим з корпусом коробки 1. Від силових шин 3 за допомогою багатожильного провідника 8 напруга подається на контактну гр упу, що складається з контактного гнізда 9, яке сидить нежорстко на рухомій планці 10 і контактного штиря 11 електричної вилки (вилка не показана, на Фіг. видно лише її штирі). На рухомій планці 10 запресований з одного боку пластмасовий тримач 12 пружини 13 і цей тримач одночасно виконує роль шторки, що закриває вхідний отвір подовжувача коли вилка не вставлена в подовжувач, а з протилежного боку планки запресована пластмасова кнопка 14. Друга контактна пара штир-гніздо подовжувача, як видно, влаштована так само, як щойно описана, лише орієнтована вона дзеркально відносно осі подовжувача. Вся контактна група, тобто р ухома планка з контактною парою разом з пластмасовими тримачем пружини і кнопкою ковзають на нижній площині вздовж поверхонь 15 і 16, а верхня площина, що попереджує висковзування контактної групи вгору, утворюється за рахунок кришки 17, яка накриває корпус. Як обмежується висота 4 посадки контактного гнізда відносно рухомої планки, в якій воно сидить, видно на Фіг.4. Гніздо, що виштампуване з полоси і має відбортовку верхнього краю 18 (для хорошого входження штиря в гніздо) вставляється нежорстко в рухому планку 10 і фіксується на потрібній висоті за допомогою вирізу 19 в двох ушках, до яких кріпиться гнучкий провід 8 за допомогою гвинтика 20 з гайкою. Суть винаходу полягає в тому, що в контактній парі штир-гніздо забезпечується передбачуваний, стабільний і постійний, незалежно від кількості вставлянь вилки в гніздо тиск гнізда на штир. Постійність контактного тиску забезпечується за рахунок дії пружини 13, яка стискається перед вставлянням вилки силою руки оператора шляхом тиснення на кнопки 14. При повному введенні штирів вилки в контактні гнізда штир нижньою своєю частиною додатково контактує з жорсткою силовою шиною 3 і таким чином загальна площа контакту визначається довжиною лінії притискання гнізда до штиря і лінії притискання штиря до силової шини, що може складати разом для стандартних вилок довжину лінійного контакту біля 10мм. Перехідний опір контактної пари згідно з [4] обернено пропорційний контактному тискові: в (1) Rпер. = c × r × Hб / Pк , де с - коефіцієнт, що залежить від чистоти поверхні і дорівнює ~2; r - питомий електричний опір контактного матеріалу, Ом-см; Нб - поверхнева твердість контактного матеріалу по Бринелю, кГс/мм 2; Рк - контактний тиск, кГс; в - коефіцієнт для точкового (як у нашому випадку) контактування дорівнює ~0,33. Із співвідношення (1) видно, що при постійному контактному тискові Рк перехідний опір Rпер. буде стабільним, а значить гніздо не буде іскрити і перегріватись скажімо при зміні положення подовжувача, його вібрації і т. ін. Крім цього, видно, що на величину R пер. дуже впливає питомий опір контактного матеріалу r. В нашому випадку контактне гніздо не обов'язково потрібно виконувати з пружинного матеріалу з досить високим питомим опором, як це має місце в прототипі, навпаки, матеріал гнізда можна вільно вибирати з якомога провіднішого і м'якішого матеріалу (чим м'якіший матеріал, тим менше Н б і, відповідно, Rпер.) з поміж яких найкращим є мідь. Вільна, нежорстка посадка контактного гнізда 9 на рухомій планці 10 забезпечує надійність притискання гнізда до штиря по всій лінії їх стику, оскільки навіть, якщо штир буде де що перекошеним відносно лінії його вставляння, все одно контактне гніздо його щільно обляже за рахунок притискання силою пружини. Важливо, що споживачі струму можуть мати вилки з різним стандартом діаметра штирів, але електричний контакт буде надійним, більше того, навіть якщо це буде просто частина очищеного від ізоляції проводу (як це інколи буває в аварійних ситуаціях на виробництві) все одно необхідній контакт буде забезпечено. Саме цей факт має щонайважливіше значення 5 80003 для потенційного споживача пропонованого пристрою. Відмітимо також, що конструкція убезпечує вхідні отвори подовжувача від несанкціонованого доступ у за допомогою дуже надійних, міцних ізоляційних шторок, які щільно посаджені на рухому планку. Особливістю конструкції є також те, що кожне контактне гніздо надійно з'єднується з силовим струмопідводом індивідуальним гнучким проводом, який забезпечує можливість тривалої і безвідмовної експлуатації подовжувача. Працює пристрій наступним чином. При необхідності підключення споживача енергії до подовжувача, оператор натискає пальцями на кнопки, Комп’ютерна в ерстка М. Ломалова 6 що розташовані навпроти одна другої, при цьому шторки переміщуються за межі вхідних отворів подовжувача, а їх місце під вхідними отворами займають контактні гнізда, куди і вставляють до кінця вилку споживача. Після цього кнопки відпускають. Література: 1. Розенталь Э.С. Электроустановочные устройства. М. Энергоатомиздат. 1989. Стр.146. 2. Патент RU 2042239 С1 М.кл. H01 R25/00. 1993. 3. Патент RU 2037240 С1 М.кл. H01 R25/00. 1993. 4. Лярский В.Ф., Мурадян О.Б. Электрические соединители. Справочник. М. Радио и связь. 1988. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
