Пристрій для транспортування і очистки коренебульбоплодів

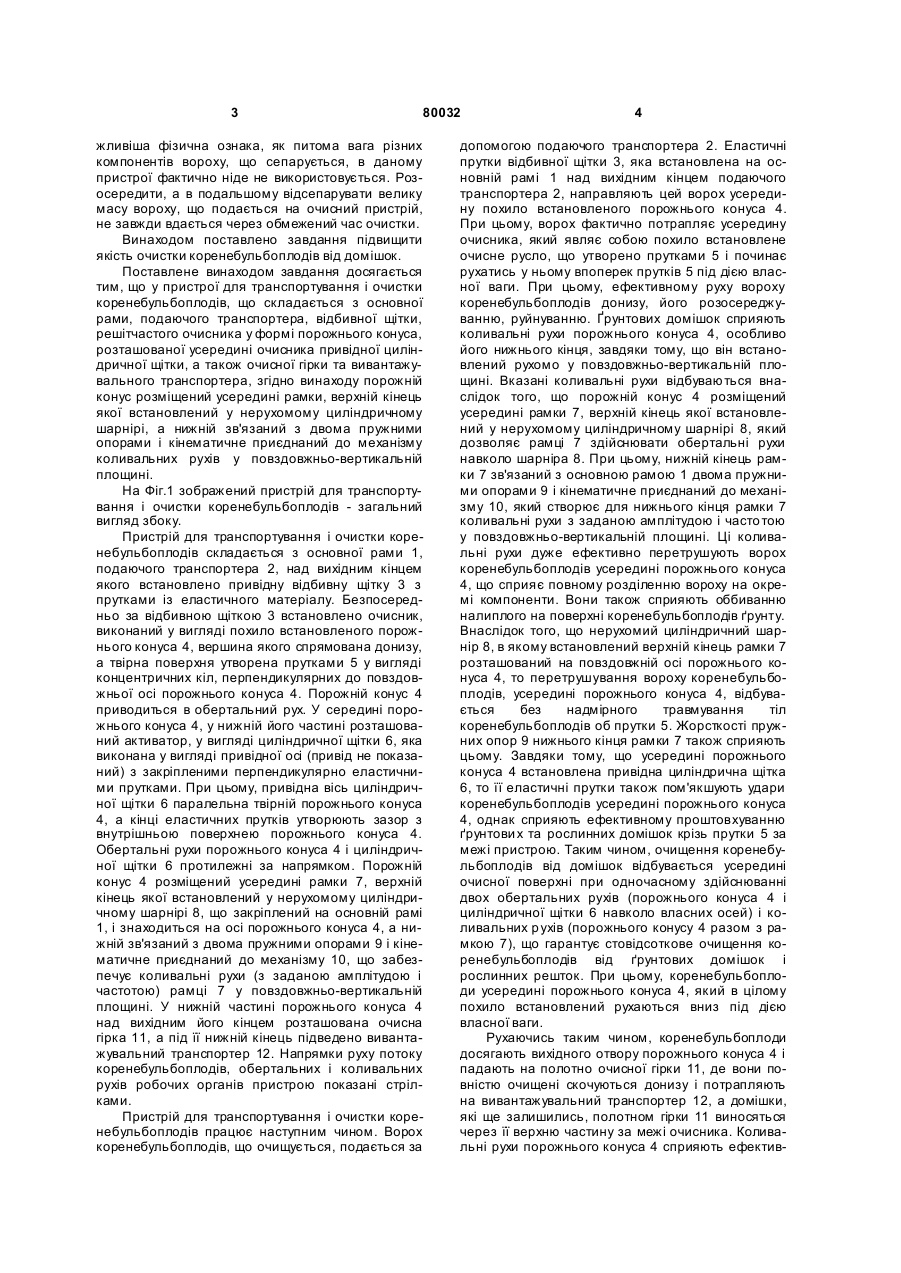

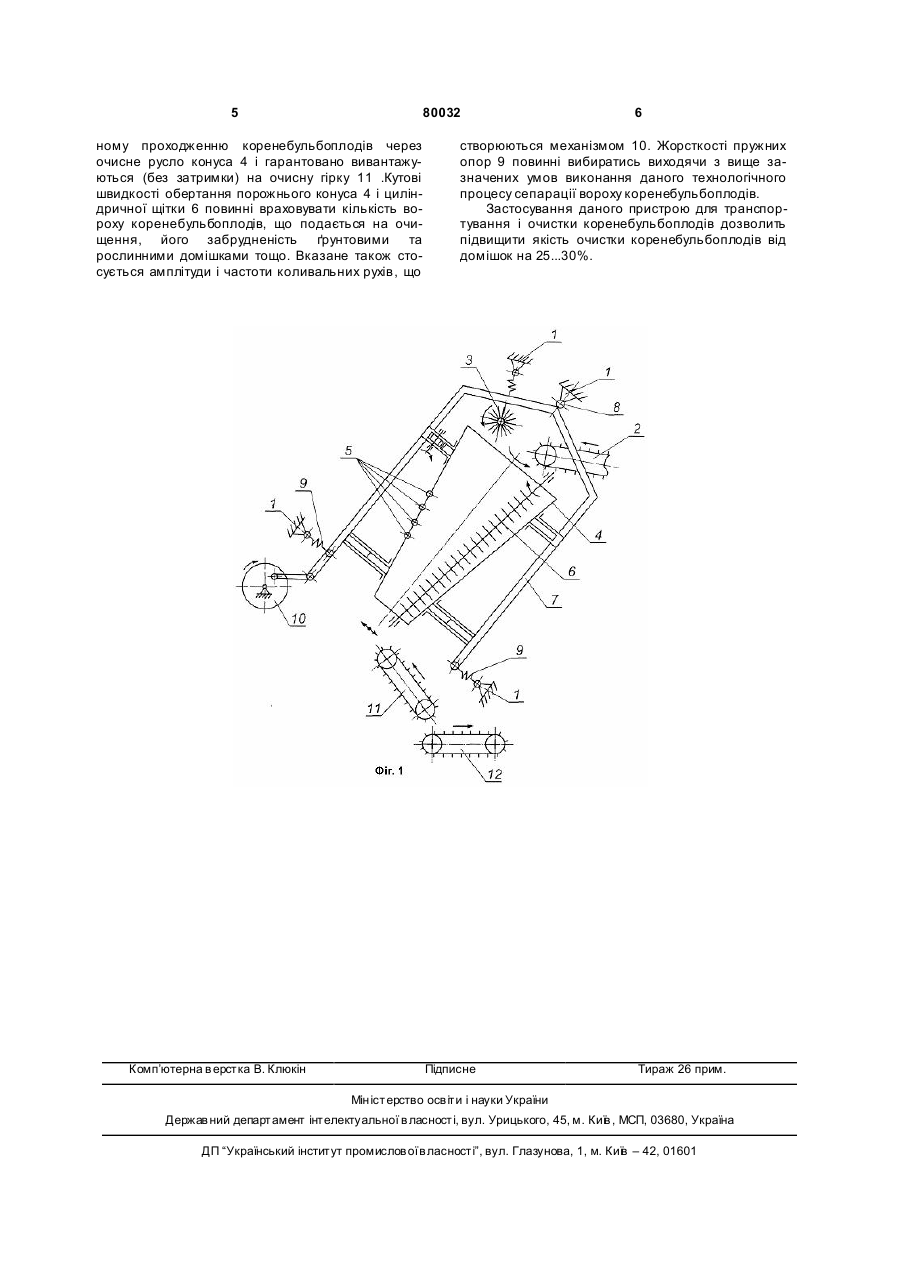

Пристрій для транспортування і очистки коренебульбоплодів, що містить основну раму, подавальний транспортер, відбивну щітку, очисник, активатор у вигляді привідної пруткової щітки, а також очисну гірку та вивантажувальний транспор C2 1 3 80032 жливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з основної рами, подаючого транспортера, відбивної щітки, решітчастого очисника у формі порожнього конуса, розташованої усередині очисника привідної циліндричної щітки, а також очисної гірки та вивантажувального транспортера, згідно винаходу порожній конус розміщений усередині рамки, верхній кінець якої встановлений у нерухомому циліндричному шарнірі, а нижній зв'язаний з двома пружними опорами і кінематичне приєднаний до механізму коливальних рухів у повздовжньо-вертикальній площині. На Фіг.1 зображений пристрій для транспортування і очистки коренебульбоплодів - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітку 3 з прутками із еластичного матеріалу. Безпосередньо за відбивною щіткою 3 встановлено очисник, виконаний у вигляді похило встановленого порожнього конуса 4, вершина якого спрямована донизу, а твірна поверхня утворена прутками 5 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнього конуса 4. Порожній конус 4 приводиться в обертальний рух. У середині порожнього конуса 4, у нижній його частині розташований активатор, у вигляді циліндричної щітки 6, яка виконана у вигляді привідної осі (привід не показаний) з закріпленими перпендикулярно еластичними прутками. При цьому, привідна вісь циліндричної щітки 6 паралельна твірній порожнього конуса 4, а кінці еластичних прутків утворюють зазор з внутрішньою поверхнею порожнього конуса 4. Обертальні рухи порожнього конуса 4 і циліндричної щітки 6 протилежні за напрямком. Порожній конус 4 розміщений усередині рамки 7, верхній кінець якої встановлений у нерухомому циліндричному шарнірі 8, що закріплений на основній рамі 1, і знаходиться на осі порожнього конуса 4, а нижній зв'язаний з двома пружними опорами 9 і кінематичне приєднаний до механізму 10, що забезпечує коливальні рухи (з заданою амплітудою і частотою) рамці 7 у повздовжньо-вертикальній площині. У нижній частині порожнього конуса 4 над вихідним його кінцем розташована очисна гірка 11, а під її нижній кінець підведено вивантажувальний транспортер 12. Напрямки руху потоку коренебульбоплодів, обертальних і коливальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за 4 допомогою подаючого транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на основній рамі 1 над вихідним кінцем подаючого транспортера 2, направляють цей ворох усередину похило встановленого порожнього конуса 4. При цьому, ворох фактично потрапляє усередину очисника, який являє собою похило встановлене очисне русло, що утворено прутками 5 і починає рухатись у ньому впоперек прутків 5 під дією власної ваги. При цьому, ефективному руху вороху коренебульбоплодів донизу, його розосереджуванню, руйнуванню. Ґрунтових домішок сприяють коливальні рухи порожнього конуса 4, особливо його нижнього кінця, завдяки тому, що він встановлений рухомо у повздовжньо-вертикальній площині. Вказані коливальні рухи відбуваються внаслідок того, що порожній конус 4 розміщений усередині рамки 7, верхній кінець якої встановлений у нерухомому циліндричному шарнірі 8, який дозволяє рамці 7 здійснювати обертальні рухи навколо шарніра 8. При цьому, нижній кінець рамки 7 зв'язаний з основною рамою 1 двома пружними опорами 9 і кінематичне приєднаний до механізму 10, який створює для нижнього кінця рамки 7 коливальні рухи з заданою амплітудою і часто тою у повздовжньо-вертикальній площині. Ці коливальні рухи дуже ефективно перетрушують ворох коренебульбоплодів усередині порожнього конуса 4, що сприяє повному розділенню вороху на окремі компоненти. Вони також сприяють оббиванню налиплого на поверхні коренебульбоплодів ґрунту. Внаслідок того, що нерухомий циліндричний шарнір 8, в якому встановлений верхній кінець рамки 7 розташований на повздовжній осі порожнього конуса 4, то перетрушування вороху коренебульбоплодів, усередині порожнього конуса 4, відбувається без надмірного травмування тіл коренебульбоплодів об прутки 5. Жорсткості пружних опор 9 нижнього кінця рамки 7 також сприяють цьому. Завдяки тому, що усередині порожнього конуса 4 встановлена привідна циліндрична щітка 6, то її еластичні прутки також пом'якшують удари коренебульбоплодів усередині порожнього конуса 4, однак сприяють ефективному проштовхуванню ґрунтови х та рослинних домішок крізь прутки 5 за межі пристрою. Таким чином, очищення коренебульбоплодів від домішок відбувається усередині очисної поверхні при одночасному здійснюванні двох обертальних рухів (порожнього конуса 4 і циліндричної щітки 6 навколо власних осей) і коливальних р ухів (порожнього конусу 4 разом з рамкою 7), що гарантує стовідсоткове очищення коренебульбоплодів від ґрунтових домішок і рослинних решток. При цьому, коренебульбоплоди усередині порожнього конуса 4, який в цілому похило встановлений рухаються вниз під дією власної ваги. Рухаючись таким чином, коренебульбоплоди досягають вихідного отвору порожнього конуса 4 і падають на полотно очисної гірки 11, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном гірки 11 виносяться через її верхню частину за межі очисника. Коливальні рухи порожнього конуса 4 сприяють ефектив 5 80032 ному проходженню коренебульбоплодів через очисне русло конуса 4 і гарантовано вивантажуються (без затримки) на очисну гірку 11 .Кутові швидкості обертання порожнього конуса 4 і циліндричної щітки 6 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Вказане також стосується амплітуди і частоти коливальних рухів, що Комп’ютерна в ерстка В. Клюкін 6 створюються механізмом 10. Жорсткості пружних опор 9 повинні вибиратись виходячи з вище зазначених умов виконання даного технологічного процесу сепарації вороху коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25...30%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
