Пристрій для визначення стійкості до здирання елементів шрифта брайля

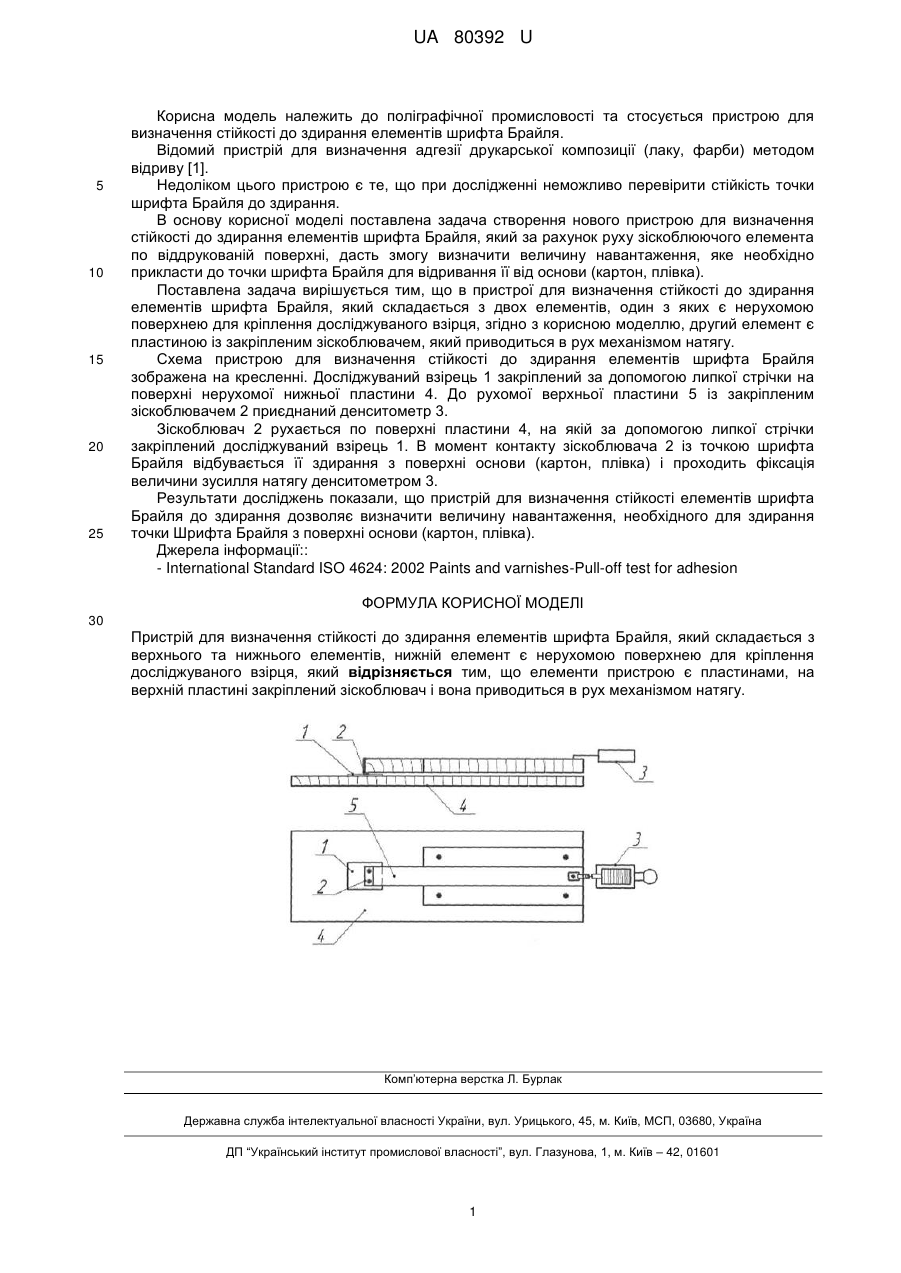

Реферат: UA 80392 U UA 80392 U 5 10 15 20 25 Корисна модель належить до поліграфічної промисловості та стосується пристрою для визначення стійкості до здирання елементів шрифта Брайля. Відомий пристрій для визначення адгезії друкарської композиції (лаку, фарби) методом відриву [1]. Недоліком цього пристрою є те, що при дослідженні неможливо перевірити стійкість точки шрифта Брайля до здирання. В основу корисної моделі поставлена задача створення нового пристрою для визначення стійкості до здирання елементів шрифта Брайля, який за рахунок руху зіскоблюючого елемента по віддрукованій поверхні, дасть змогу визначити величину навантаження, яке необхідно прикласти до точки шрифта Брайля для відривання її від основи (картон, плівка). Поставлена задача вирішується тим, що в пристрої для визначення стійкості до здирання елементів шрифта Брайля, який складається з двох елементів, один з яких є нерухомою поверхнею для кріплення досліджуваного взірця, згідно з корисною моделлю, другий елемент є пластиною із закріпленим зіскоблювачем, який приводиться в рух механізмом натягу. Схема пристрою для визначення стійкості до здирання елементів шрифта Брайля зображена на кресленні. Досліджуваний взірець 1 закріплений за допомогою липкої стрічки на поверхні нерухомої нижньої пластини 4. До рухомої верхньої пластини 5 із закріпленим зіскоблювачем 2 приєднаний денситометр 3. Зіскоблювач 2 рухається по поверхні пластини 4, на якій за допомогою липкої стрічки закріплений досліджуваний взірець 1. В момент контакту зіскоблювача 2 із точкою шрифта Брайля відбувається її здирання з поверхні основи (картон, плівка) і проходить фіксація величини зусилля натягу денситометром 3. Результати досліджень показали, що пристрій для визначення стійкості елементів шрифта Брайля до здирання дозволяє визначити величину навантаження, необхідного для здирання точки Шрифта Брайля з поверхні основи (картон, плівка). Джерела інформації:: - International Standard ISO 4624: 2002 Paints and varnishes-Pull-off test for adhesion ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для визначення стійкості до здирання елементів шрифта Брайля, який складається з верхнього та нижнього елементів, нижній елемент є нерухомою поверхнею для кріплення досліджуваного взірця, який відрізняється тим, що елементи пристрою є пластинами, на верхній пластині закріплений зіскоблювач і вона приводиться в рух механізмом натягу. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
