Волоконно-оптичний кабель в металевій стрічковій броні

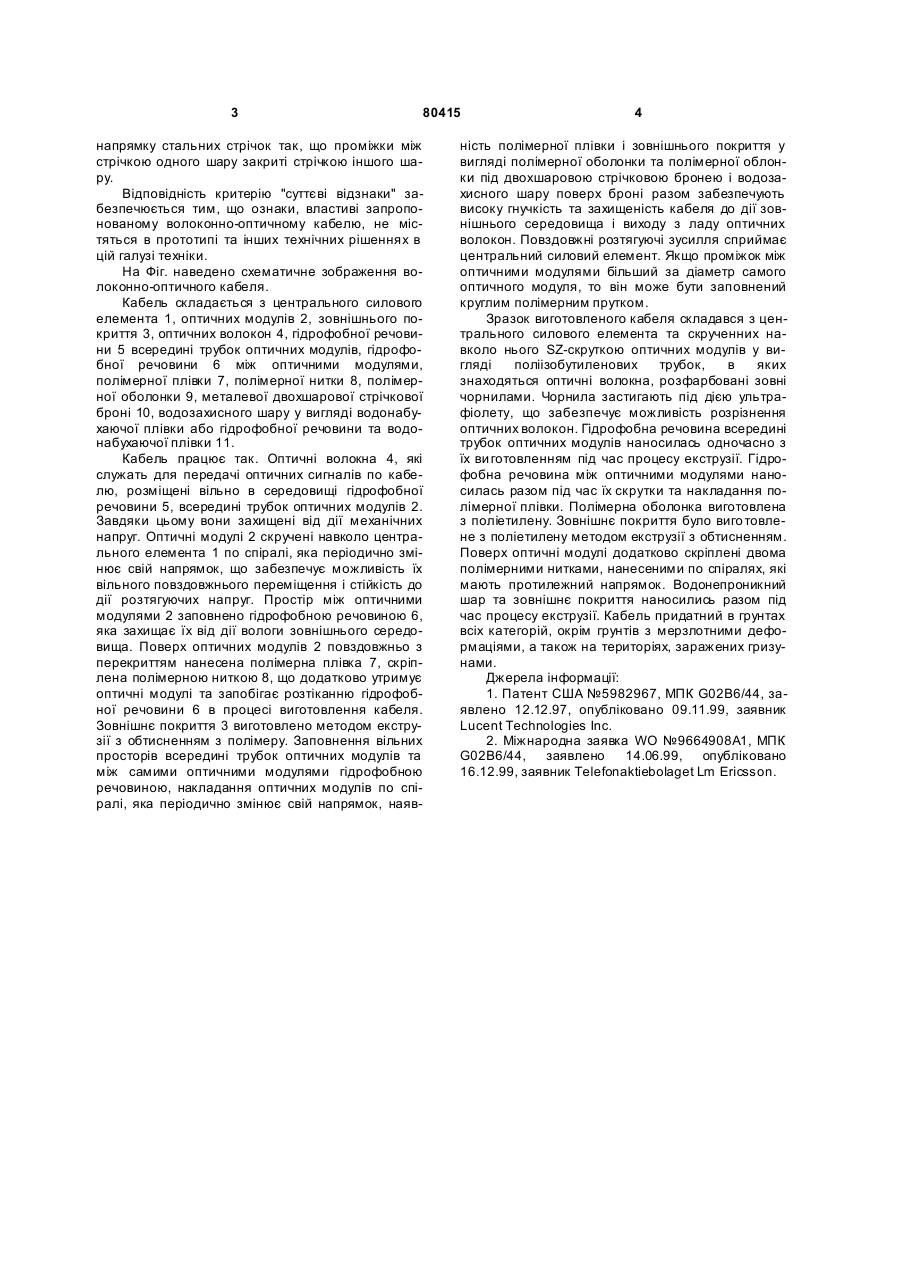

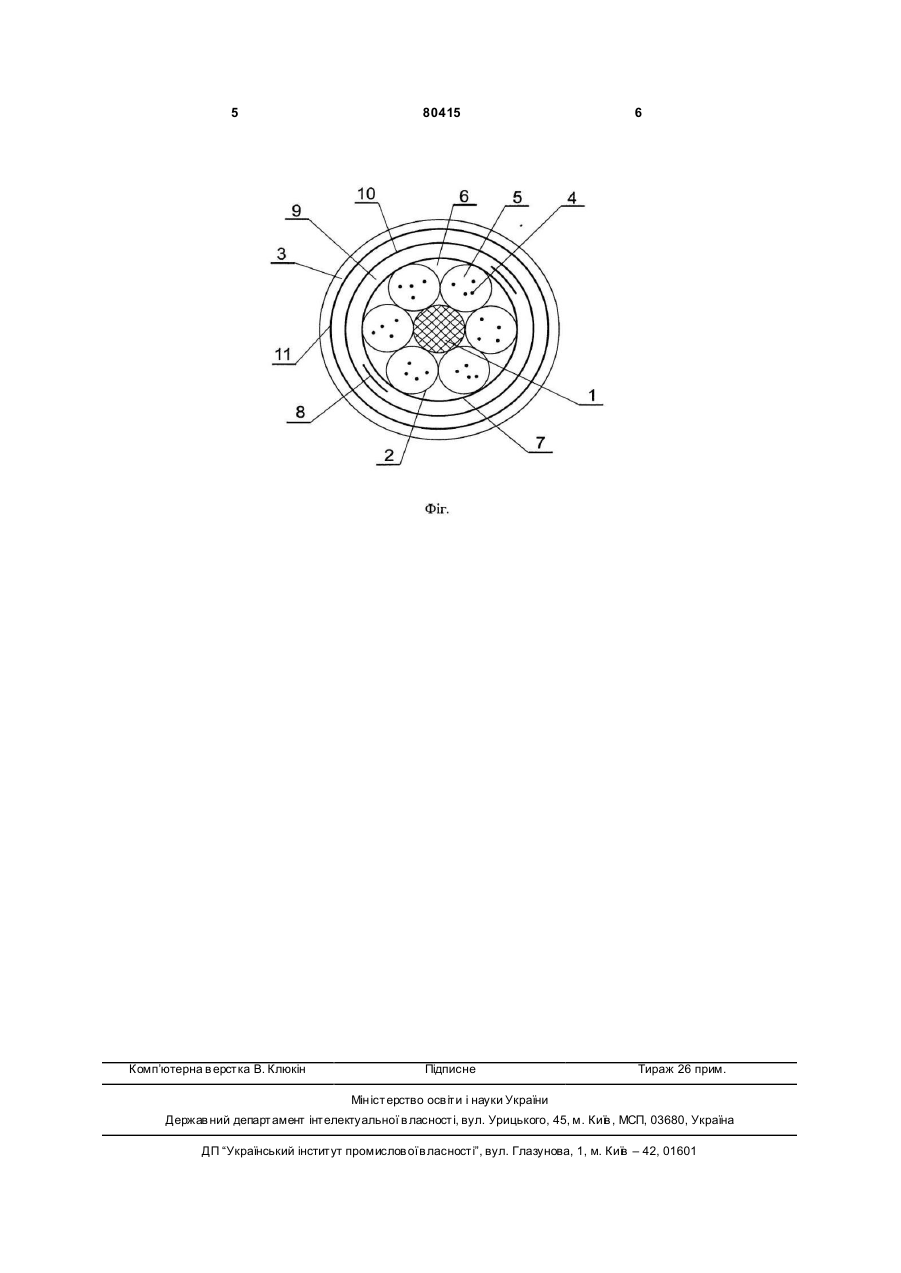

Волоконно-оптичний кабель в металевій стрічковій броні, який складається з центрального силового елемента, розміщених навколо нього опти C2 1 3 80415 напрямку стальних стрічок так, що проміжки між стрічкою одного шару закриті стрічкою іншого шару. Відповідність критерію "суттєві відзнаки" забезпечюється тим, що ознаки, властиві запропонованому волоконно-оптичному кабелю, не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На Фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, полімерної оболонки 9, металевої двохшарової стрічкової броні 10, водозахисного шару у вигляді водонабухаючої плівки або гідрофобної речовини та водонабухаючої плівки 11. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наяв 4 ність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки та полімерної облонки під двохшаровою стрічковою бронею і водозахисного шару поверх броні разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Зразок виготовленого кабеля складався з центрального силового елемента та скрученних навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових трубок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх ви готовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Полімерна оболонка виготовлена з поліетилену. Зовнішнє покриття було виго товлене з поліетилену методом екструзії з обтисненням. Поверх оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Водонепроникний шар та зовнішнє покриття наносились разом під час процесу екструзії. Кабель придатний в грунтах всіх категорій, окрім грунтів з мерзлотними деформаціями, а також на територіях, заражених гризунами. Джерела інформації: 1. Патент США №5982967, МПК G02В6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc. 2. Міжнародна заявка WO №9664908А1, МПК G02В6/44, заявлено 14.06.99, опубліковано 16.12.99, заявник Telefonaktiebolaget Lm Ericsson. 5 Комп’ютерна в ерстка В. Клюкін 80415 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
