Лінійний індукційний апарат

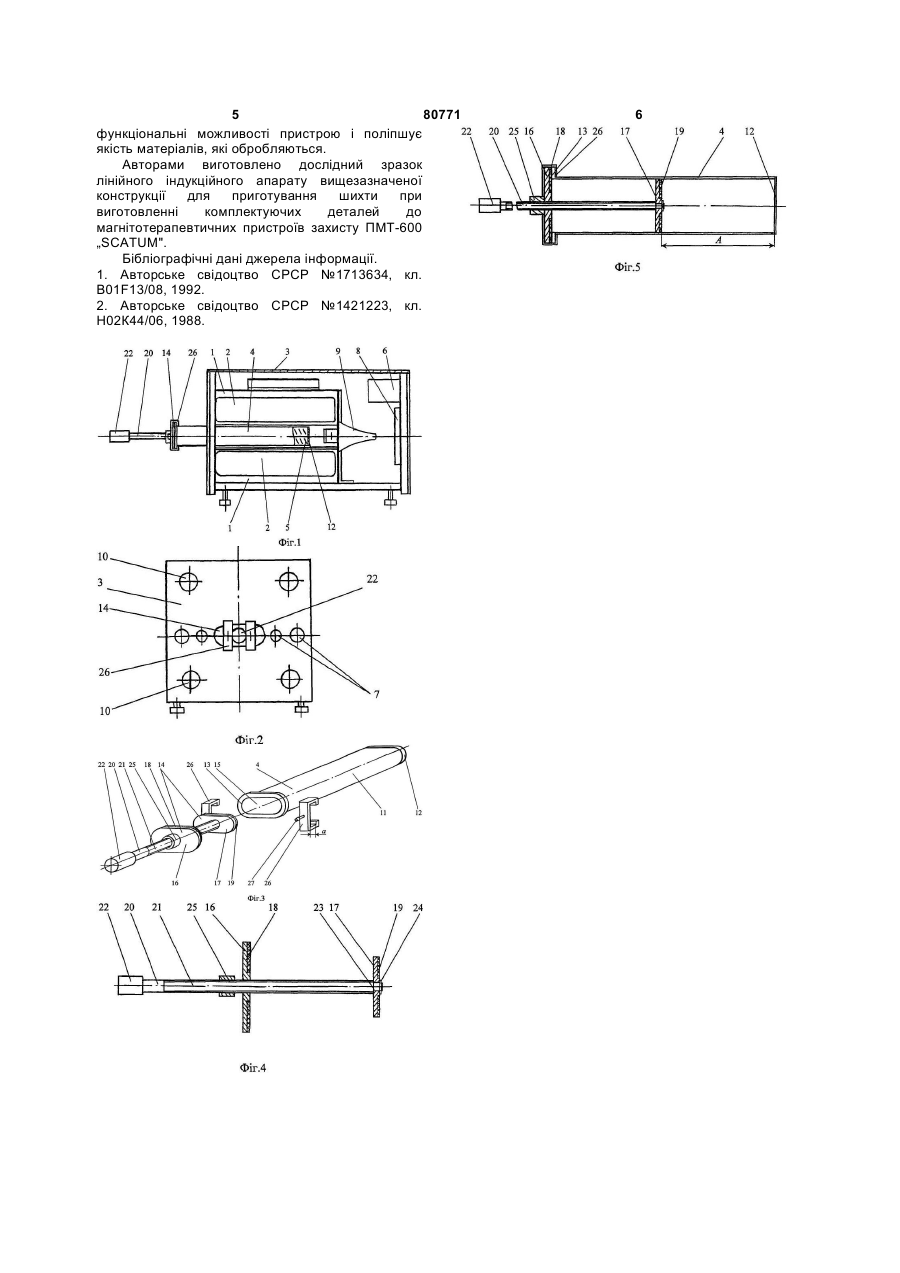

Лінійний індукційний апарат, що містить індуктори з обмотками, між якими встановлена робоча камера з заокругленими боковими стінками, в якій розміщені феромагнітні робочі частки, який відрізняється тим, що робоча камера має знімну торцеву стінку, яка є кришкою завантажувального вікна і виконана подвійною, зовнішня стінка має форму і розміри торця камери і закріплена до нього через ущільнювальні елементи за допомогою фігурних скоб, а внутрішня, до якої прикріплено ущільнювальний елемент - має форму і розміри прорізу камери і виконана рухомою вздовж подовжньої осі камери відносно зовнішньої стінки. Винахід відноситься до галузі електротехніки і може бути використаний в пристроях, де використовується енергія зустрічно-направлених біжучих магнітних полів для обробки матеріалів. Відомий лінійний індукційний апарат, який має індуктори з обмотками, між якими встановлена робоча камера з феромагнітними частками для обробки матеріалу - гомогенного змішування, тонкого помолу, виготовлення емульсій, суспензій [1]. Недоліком аналога є низькі функціональні можливості пристрою. Це викликано тим, що в пристрої, який призначений для обробки дискретної порції матеріалу, неповністю вирішено питання завантаження-розвантаження, а об'єм камери для різних матеріалів, які необхідно обробити, залишається постійним. Але для кожного випадку має бути свій робочий об'єм і своє співвідношення між кількістю обробляємого матеріалу і феромагнітних часток на довжині полюсної поділки апарату. Крім того, існуюча камера має прямі кути на бокових поверхнях, що приводить до утворення „мертвих" зон, де неможлива обробка матеріалів, що знижує якість продукту. Найбільш наближеним технічним рішенням до пропонованого винаходу за функціональним призначенням і технічною сутністю є лінійний індукційний апарат, що має індуктори з обмотками, між якими встановлена камера з заокругленими боковими стінками, в якій розміщені феромагнітні робочі частки [2]. В даному апараті вирішене питання „мертвих" зон, але як і в аналогу не вирішене питання завантаження-розвантаження, змінювання об'єму камери для різних матеріалів, що впливає на функціональні можливості пристрою і якість матеріалів, які обробляються. В основу винаходу покладена мета розширення функціональних можливостей лінійного індукційного апарату і поліпшення якості матеріалів, які обробляються. Поставлена мета вирішується тим, що в лінійному індукційному апараті, що має індуктори з (19) UA (11) 80771 (13) C2 (21) a200600345 (22) 16.01.2006 (24) 25.10.2007 (72) ОРЛОВ ІГОР ІВАНОВИЧ, UA, ШУЛЯК ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, БОГАЄНКО МИКОЛА ВОЛОДИМИРОВИЧ, UA, ПОПКОВ ВОЛОДИМИР СЕРГІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНТЕР-МЕД-ПРОМ", UA (56) SU 1421223, H02K44/06, 1/025, B01F5/06, 3/08, 16.06.1986 SU 1103897, B02C19/18, 23.07.1984 SU 1334196, H01F27/02, 30.08.1987 WO 9529273, C23C16/46, 16/507, H01J37/32, 02.11.1995 SU 1713634, B01F13/08, 23.02.1992 SU 1023573, H02K41/025, 15.06.1983 SU 1389832 , B01F13/08, 23.04.1988 SU 1350677, H01F27/06, 07.11.1987 WO 02/19364, H01J7/24, 07.03.2002 3 80771 4 обмотками, між якими встановлена камера з ущільнюючий елемент 19. Внутрішня стінка 17 заокругленими боковими стінками, в якій виконана рухомою відносно внутрішньої стінки 16. розміщені феромагнітні робочі частки, робоча Для цього використовується стрижень 20 з камера має знімну торцеву стінку, яка є кришкою різьбленням 21 і держаком 22. Кінцева частина 23 завантажувального вікна, що виконана подвійною, стрижня 20 має гладку поверхню (без різьблення) зовнішня стінка має форму і розміри торця камери з фіксуючим кільцем 24. Зовнішня стінка 16 має і кріпиться до нього через ущільнюючі елементи за різьбове з'єднання з стрижнем 20 внутрішня стінка допомогою фігурних скоб, а внутрішня, до якої 17 розміщена на гладкий кінцевій частині 23 і прикріплено ущільнюючий елемент, має форму і фіксується на стрижні 20 від подовжнього розміри прорізу камери, при цьому внутрішня переміщення фіксуючим кільцем 24. Зовнішня стінка виконана рухомою вздовж подовжньої вісі стінка 16 фіксується на стрижні 20 фіксатором 25. камери відносно зовнішньої. Кріпиться торцева стінка 14 до торця камери 4 за В порівнянні з прототипом запропонований допомогою фігурних скоб 26, зів а (Фіг.3.) яких лінійний індукційний апарат відрізняється дорівнює сумі товщин фланця 13, зовнішньої наявністю таких ознак: стінки 16 і ущільнюючого елемента 18. В робочому - камера має знімну торцеву стінку; положенні фігурні скоби 26 фіксуються знімна торцева стінка є кришкою кріпильними елементами 27. завантажувального вікна; Робота на лінійному індукційному апараті - торцева стінка виконана подвійною; виконується наступним чином. В камеру 4 через - зовнішня стінка має форму і розміри торця завантажувальне вікно 15 вводиться необхідна камери; кількість матеріалу, який обробляється, і - зовнішня стінка кріпиться до торця камери феромагнітних часток 5. Завантажувальне вікно 15 скобами; закривається торцевою стінкою 14. Для цього - зовнішня стінка кріпиться до торця камери внутрішня стінка 17 з ущільнюючим елементом 19 через ущільнюючі елементи; вводиться в проріз камери 4, зовнішня стінка 16 з - скоби кріплення зовнішньої стінки до торця ущільнюючим елементом 18 приєднується до камери виконано фігурними; торця камери 4 фігурними скобами 26, які - внутрішня стінка має форму і розміри прорізу заводяться зі сторони заокруглених бокових стінок камери; 11 камери 4 до подовжньої осі і фіксуються до внутрішньої стінки прикріплено кріпильними елементами 27, стискуючи при цьому ущільнюючий елемент; ущільнюючі елементи 18. Внаслідок того, що - внутрішня стінка виконана рухомою відносно стрижень 20, який розміщено по центру торцевої зовнішньої; стінки 14 має різьбове з'єднання з зовнішньою - переміщення внутрішньої стінки виконується стінкою 16, то обертаючи його навколо вісі вздовж подовжньої вісі камери. приводиться в рух внутрішня стінка 17 вздовж Всі вищезгадані ознаки, кожна окремо і в подовжньої вісі камери. Таким чином сукупності забезпечують досягнення поставленої виставляється необхідна робоча довжина А мети. камери 4 (Фіг.5.), після чого це положення Суть винаходу пояснюється кресленнями. На фіксується фіксатором 25. Камера 4 розміщується Фіг.1. показано загальний вигляд з розрізом в апараті між індукторами 1, після чого на лінійного індукційного апарату; на Фіг.2. - вигляд індуктори 1 схемою управління подається напруга. на індукційний апарат з торця; на Фіг.3. - складові В залежності від характеру обробляємого частини робочої камери; на Фіг.4. - переріз матеріалу, часу обробки і інших факторів під час торцевої стінки з елементами переміщення і роботи апарата може включатися система дуття. фіксації; на Фіг.5. - переріз робочої камери. Після завершення обробки матеріалу апарат Лінійний індукційний апарат складається з відключається від напруги, камера 4 виводиться з індукторів 1 з обмотками 2 жорстко встановлених в апарата. Кріпильні елементи 27 відпускаються, корпусі 3. Між індукторами 1 розмішується робоча фігурні скоби 26 виводяться з зачеплення з камера 4 з феромагнітними частками 5 для фланцем 13 і зовнішньою стінкою 16. Внутрішня обробки матеріалів. Для управління роботою стінка 17 виводиться з прорізу камери 4. апарата слугують елементи управління 6 і Оброблений матеріал через завантажувальне контролю 7. Тепловий режим роботи вікно вільно виводиться з камери і направляється підтримується системою дуття, яка включає в себе далі у відповідності до технологічного процесу. вентилятор 8, раструби 9 і вентиляційні вікна 10. Робоча довжина А камери 4, та, як наслідок, Робоча камера 4 виконана з немагнітного об'єм камери, може бути теоретично розрахована матеріалу з заокругленими боковими стінками 11 і з урахуванням співвідношення між кількістю глухою задньою стінкою 12. Торець камери 4 матеріалів, які обробляються, і феромагнітних закінчується фланцем 13. Передня торцева стінка часток 5 на довжині полюсної поділки апарату, але 14 знімна і являється кришкою завантажувального додатково уточнюється експериментально за вікна 15. Торцева стінка 14 виконана подвійною: результатами попередніх обробок матеріалів, так зовнішня 16 і внутрішня 17. Зовнішня стінка 16 має як під час обробки можливі додаткові прояви форму і розміри торця камери 4, тобто фланця 13. різних процесів: резонансні, ультразвукові і т. д. Внутрішня стінка 17 має форму і розміри прорізу Для різних матеріалів, різних та різноманітних камери 4, тобто завантажувального вікна 15. До технологічних процесів ця величина є змінною. зовнішньої стінки 16 кріпиться ущільнюючий Тому виконання елементів робочої камери 4 в елемент 18, а до внутрішньої стінки 17 зазначеному вигляді значно розширює 5 80771 функціональні можливості пристрою і поліпшує якість матеріалів, які обробляються. Авторами виготовлено дослідний зразок лінійного індукційного апарату вищезазначеної конструкції для приготування шихти при виготовленні комплектуючих деталей до магнітотерапевтичних пристроїв захисту ПМТ-600 „SCATUM". Бібліографічні дані джерела інформації. 1. Авторське свідоцтво СРСР №1713634, кл. В01F13/08, 1992. 2. Авторське свідоцтво СРСР №1421223, кл. Η02К44/06, 1988. 6
