Комплекс радіоелектронної розвідки та радіоелектронної протидії

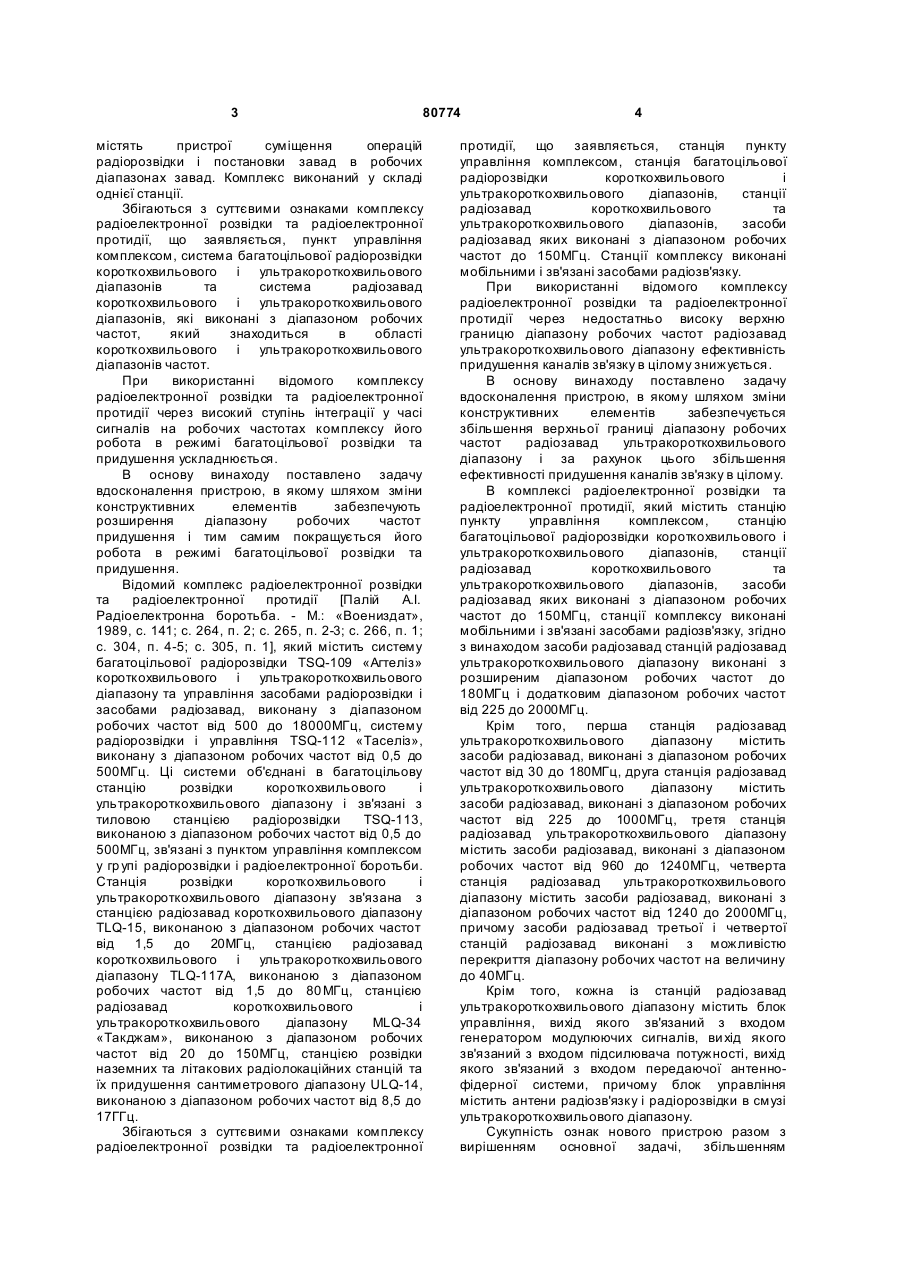

1. Комплекс радіоелектронної розвідки та радіоелектронної протидії, який містить станцію пункту керування комплексом, станцію багатоцільової радіорозвідки короткохвильового і ультракороткохвильового діапазонів, станції радіозавад короткохвильового та ультракороткохвильового діапазонів, засоби радіозавад яких виконані з діапазоном робочих частот до 150 МГц, станції комплексу виконані мобільними і зв'язані засобами радіозв'язку, який відрізняє ться тим, що засоби радіозавад станцій C2 2 UA 1 3 80774 містять пристрої суміщення операцій радіорозвідки і постановки завад в робочих діапазонах завад. Комплекс виконаний у складі однієї станції. Збігаються з суттєвими ознаками комплексу радіоелектронної розвідки та радіоелектронної протидії, що заявляється, пункт управління комплексом, система багатоцільової радіорозвідки короткохвильового і ультракороткохвильового діапазонів та система радіозавад короткохвильового і ультракороткохвильового діапазонів, які виконані з діапазоном робочих частот, який знаходиться в області короткохвильового і ультракороткохвильового діапазонів частот. При використанні відомого комплексу радіоелектронної розвідки та радіоелектронної протидії через високий ступінь інтеграції у часі сигналів на робочих частотах комплексу його робота в режимі багатоцільової розвідки та придушення ускладнюється. В основу винаходу поставлено задачу вдосконалення пристрою, в якому шляхом зміни конструктивних елементів забезпечують розширення діапазону робочих частот придушення і тим самим покращується його робота в режимі багатоцільової розвідки та придушення. Відомий комплекс радіоелектронної розвідки та радіоелектронної протидії [Палій A.I. Радіоелектронна боротьба. - М.: «Воениздат», 1989, с. 141; с. 264, п. 2; с. 265, п. 2-3; с. 266, п. 1; с. 304, п. 4-5; с. 305, п. 1], який містить систему багатоцільової радіорозвідки TSQ-109 «Агтеліз» короткохвильового і ультракороткохвильового діапазону та управління засобами радіорозвідки і засобами радіозавад, виконану з діапазоном робочих частот від 500 до 18000МГц, систему радіорозвідки і управління TSQ-112 «Таселіз», виконану з діапазоном робочих частот від 0,5 до 500МГц. Ці системи об'єднані в багатоцільову станцію розвідки короткохвильового і ультракороткохвильового діапазону і зв'язані з тиловою станцією радіорозвідки TSQ-113, виконаною з діапазоном робочих частот від 0,5 до 500МГц, зв'язані з пунктом управління комплексом у гр упі радіорозвідки і радіоелектронної боротьби. Станція розвідки короткохвильового і ультракороткохвильового діапазону зв'язана з станцією радіозавад короткохвильового діапазону TLQ-15, виконаною з діапазоном робочих частот від 1,5 до 20МГц, станцією радіозавад короткохвильового і ультракороткохвильового діапазону TLQ-117A, виконаною з діапазоном робочих частот від 1,5 до 80МГц, станцією радіозавад короткохвильового і ультракороткохвильового діапазону MLQ-34 «Такджам», виконаною з діапазоном робочих частот від 20 до 150МГц, станцією розвідки наземних та літакових радіолокаційних станцій та їх придушення сантиметрового діапазону ULQ-14, виконаною з діапазоном робочих частот від 8,5 до 17ГГц. Збігаються з суттєвими ознаками комплексу радіоелектронної розвідки та радіоелектронної 4 протидії, що заявляється, станція пункту управління комплексом, станція багатоцільової радіорозвідки короткохвильового і ультракороткохвильового діапазонів, станції радіозавад короткохвильового та ультракороткохвильового діапазонів, засоби радіозавад яких виконані з діапазоном робочих частот до 150МГц. Станції комплексу виконані мобільними і зв'язані засобами радіозв'язку. При використанні відомого комплексу радіоелектронної розвідки та радіоелектронної протидії через недостатньо високу верхню границю діапазону робочих частот радіозавад ультракороткохвильового діапазону ефективність придушення каналів зв'язку в цілому знижується. В основу винаходу поставлено задачу вдосконалення пристрою, в якому шляхом зміни конструктивних елементів забезпечується збільшення верхньої границі діапазону робочих частот радіозавад ультракороткохвильового діапазону і за рахунок цього збільшення ефективності придушення каналів зв'язку в цілому. В комплексі радіоелектронної розвідки та радіоелектронної протидії, який містить станцію пункту управління комплексом, станцію багатоцільової радіорозвідки короткохвильового і ультракороткохвильового діапазонів, станції радіозавад короткохвильового та ультракороткохвильового діапазонів, засоби радіозавад яких виконані з діапазоном робочих частот до 150МГц, станції комплексу виконані мобільними і зв'язані засобами радіозв'язку, згідно з винаходом засоби радіозавад станцій радіозавад ультракороткохвильового діапазону виконані з розширеним діапазоном робочих частот до 180МГц і додатковим діапазоном робочих частот від 225 до 2000МГц. Крім того, перша станція радіозавад ультракороткохвильового діапазону містить засоби радіозавад, виконані з діапазоном робочих частот від 30 до 180МГц, друга станція радіозавад ультракороткохвильового діапазону містить засоби радіозавад, виконані з діапазоном робочих частот від 225 до 1000МГц, третя станція радіозавад ультракороткохвильового діапазону містить засоби радіозавад, виконані з діапазоном робочих частот від 960 до 1240МГц, четверта станція радіозавад ультракороткохвильового діапазону містить засоби радіозавад, виконані з діапазоном робочих частот від 1240 до 2000МГц, причому засоби радіозавад третьої і четвертої станцій радіозавад виконані з можливістю перекриття діапазону робочих частот на величину до 40МГц. Крім того, кожна із станцій радіозавад ультракороткохвильового діапазону містить блок управління, вихід якого зв'язаний з входом генератором модулюючих сигналів, ви хід якого зв'язаний з входом підсилювача потужності, вихід якого зв'язаний з входом передаючої антеннофідерної системи, причому блок управління містить антени радіозв'язку і радіорозвідки в смузі ультракороткохвильового діапазону. Сукупність ознак нового пристрою разом з вирішенням основної задачі, збільшенням 5 80774 верхньої границі діапазону робочих частот радіозавад ультракороткохвильового діапазону, додатково збільшує можливості роботи в режимі багатоцільової розвідки та придушення. На фіг.1 наведена структурна схема комплексу радіоелектронної розвідки та радіоелектронної протидії, на фіг. 2 - структурна схема станції радіозавад. Станція 1 пункту управління комплексом розташована на відстані
