Пристрій регулювання витрати рідких речовин

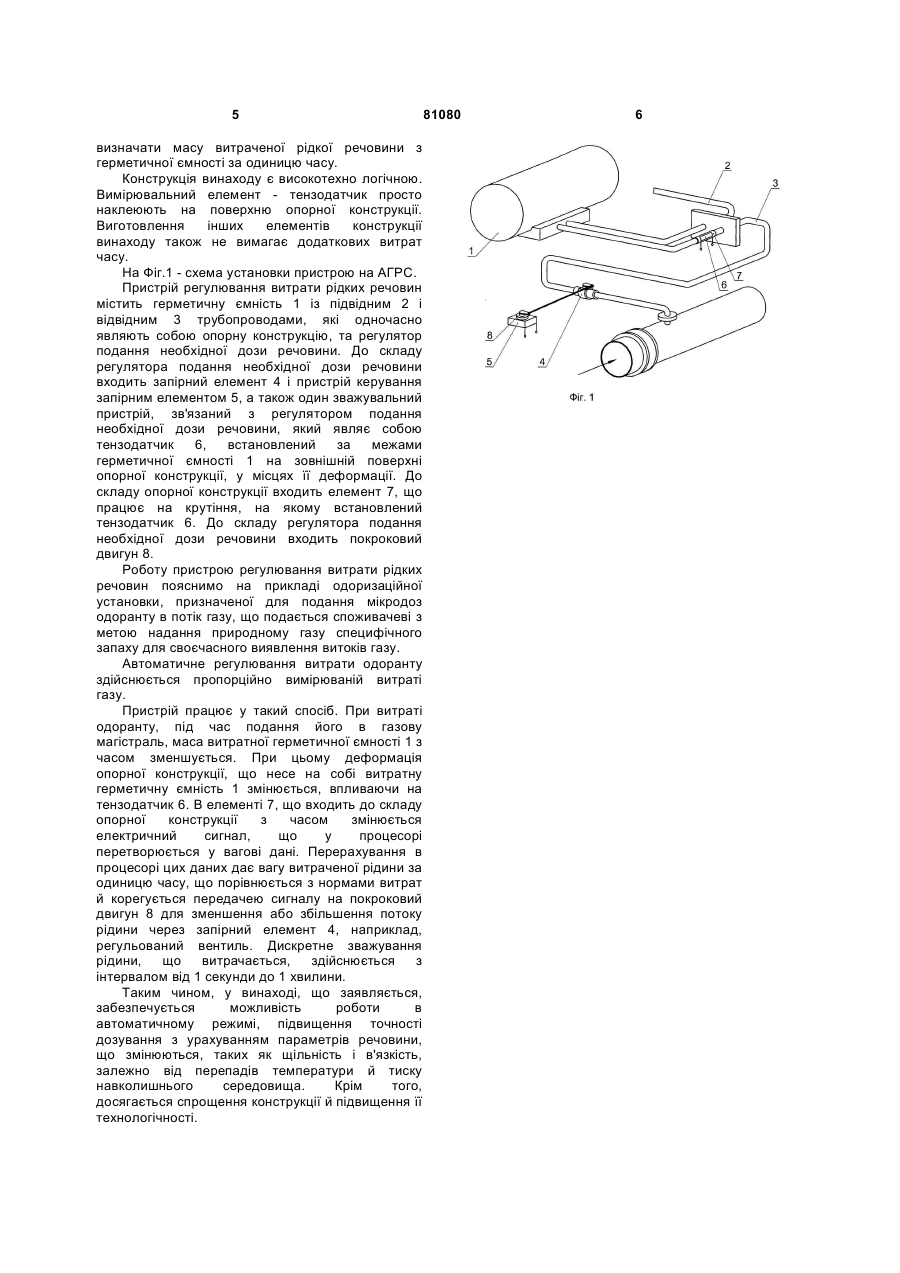

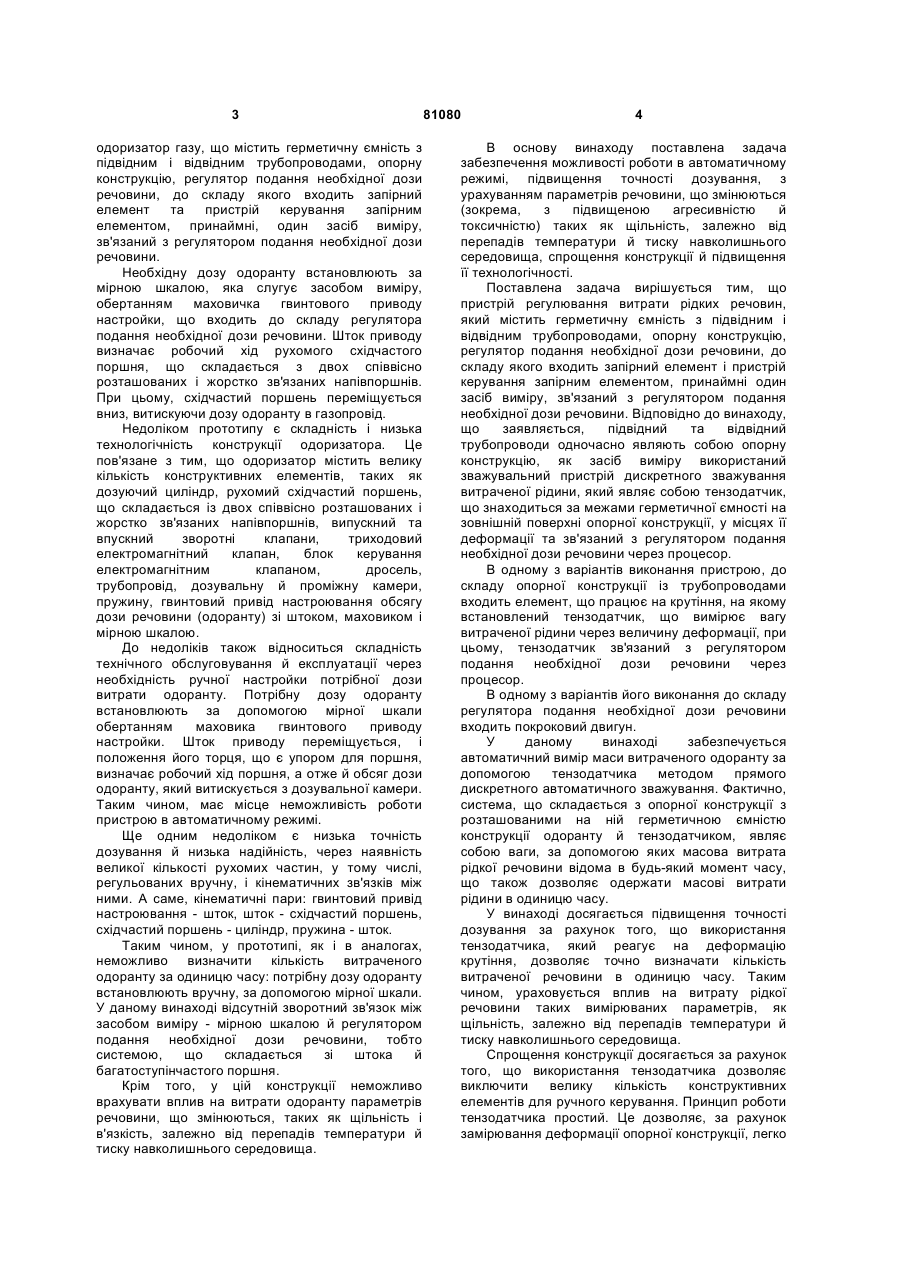

1. Пристрій регулювання витрати рідких речовин, що містить герметичну ємність з підвідним та відвідним трубопроводами, опорну конструкцію, регулятор подання необхідної дози речовини, до складу якого входить запірний елемент і пристрій керування запірним елементом, принаймні один засіб виміру, зв’язаний з регулятором подання необхідної дози речовини, який відрізняється тим, що підвідний та відвідний C2 2 (19) 1 3 одоризатор газу, що містить герметичну ємність з підвідним і відвідним трубопроводами, опорну конструкцію, регулятор подання необхідної дози речовини, до складу якого входить запірний елемент та пристрій керування запірним елементом, принаймні, один засіб виміру, зв'язаний з регулятором подання необхідної дози речовини. Необхідну дозу одоранту встановлюють за мірною шкалою, яка слугує засобом виміру, обертанням маховичка гвинтового приводу настройки, що входить до складу регулятора подання необхідної дози речовини. Шток приводу визначає робочий хід рухомого східчастого поршня, що складається з двох співвісно розташованих і жорстко зв'язаних напівпоршнів. При цьому, східчастий поршень переміщується вниз, витискуючи дозу одоранту в газопровід. Недоліком прототипу є складність і низька технологічність конструкції одоризатора. Це пов'язане з тим, що одоризатор містить велику кількість конструктивних елементів, таких як дозуючий циліндр, рухомий східчастий поршень, що складається із двох співвісно розташованих і жорстко зв'язаних напівпоршнів, випускний та впускний зворотні клапани, триходовий електромагнітний клапан, блок керування електромагнітним клапаном, дросель, трубопровід, дозувальну й проміжну камери, пружину, гвинтовий привід настроювання обсягу дози речовини (одоранту) зі штоком, маховиком і мірною шкалою. До недоліків також відноситься складність технічного обслуговування й експлуатації через необхідність ручної настройки потрібної дози витрати одоранту. Потрібну дозу одоранту встановлюють за допомогою мірної шкали обертанням маховика гвинтового приводу настройки. Шток приводу переміщується, і положення його торця, що є упором для поршня, визначає робочий хід поршня, а отже й обсяг дози одоранту, який витискується з дозувальної камери. Таким чином, має місце неможливість роботи пристрою в автоматичному режимі. Ще одним недоліком є низька точність дозування й низька надійність, через наявність великої кількості рухомих частин, у тому числі, регульованих вручну, і кінематичних зв'язків між ними. А саме, кінематичні пари: гвинтовий привід настроювання - шток, шток - східчастий поршень, східчастий поршень - циліндр, пружина - шток. Таким чином, у прототипі, як і в аналогах, неможливо визначити кількість витраченого одоранту за одиницю часу: потрібну дозу одоранту встановлюють вручну, за допомогою мірної шкали. У даному винаході відсутній зворотний зв'язок між засобом виміру - мірною шкалою й регулятором подання необхідної дози речовини, тобто системою, що складається зі штока й багатоступінчастого поршня. Крім того, у цій конструкції неможливо врахувати вплив на витрати одоранту параметрів речовини, що змінюються, таких як щільність і в'язкість, залежно від перепадів температури й тиску навколишнього середовища. 81080 4 В основу винаходу поставлена задача забезпечення можливості роботи в автоматичному режимі, підвищення точності дозування, з урахуванням параметрів речовини, що змінюються (зокрема, з підвищеною агресивністю й токсичністю) таких як щільність, залежно від перепадів температури й тиску навколишнього середовища, спрощення конструкції й підвищення її технологічності. Поставлена задача вирішується тим, що пристрій регулювання витрати рідких речовин, який містить герметичну ємність з підвідним і відвідним трубопроводами, опорну конструкцію, регулятор подання необхідної дози речовини, до складу якого входить запірний елемент і пристрій керування запірним елементом, принаймні один засіб виміру, зв'язаний з регулятором подання необхідної дози речовини. Відповідно до винаходу, що заявляється, підвідний та відвідний трубопроводи одночасно являють собою опорну конструкцію, як засіб виміру використаний зважувальний пристрій дискретного зважування витраченої рідини, який являє собою тензодатчик, що знаходиться за межами герметичної ємності на зовнішній поверхні опорної конструкції, у місцях її деформації та зв'язаний з регулятором подання необхідної дози речовини через процесор. В одному з варіантів виконання пристрою, до складу опорної конструкції із трубопроводами входить елемент, що працює на крутіння, на якому встановлений тензодатчик, що вимірює вагу витраченої рідини через величину деформації, при цьому, тензодатчик зв'язаний з регулятором подання необхідної дози речовини через процесор. В одному з варіантів його виконання до складу регулятора подання необхідної дози речовини входить покроковий двигун. У даному винаході забезпечується автоматичний вимір маси витраченого одоранту за допомогою тензодатчика методом прямого дискретного автоматичного зважування. Фактично, система, що складається з опорної конструкції з розташованими на ній герметичною ємністю конструкції одоранту й тензодатчиком, являє собою ваги, за допомогою яких масова витрата рідкої речовини відома в будь-який момент часу, що також дозволяє одержати масові витрати рідини в одиницю часу. У винаході досягається підвищення точності дозування за рахунок того, що використання тензодатчика, який реагує на деформацію крутіння, дозволяє точно визначати кількість витраченої речовини в одиницю часу. Таким чином, ураховується вплив на витрату рідкої речовини таких вимірюваних параметрів, як щільність, залежно від перепадів температури й тиску навколишнього середовища. Спрощення конструкції досягається за рахунок того, що використання тензодатчика дозволяє виключити велику кількість конструктивних елементів для ручного керування. Принцип роботи тензодатчика простий. Це дозволяє, за рахунок замірювання деформації опорної конструкції, легко 5 визначати масу витраченої рідкої речовини з герметичної ємності за одиницю часу. Конструкція винаходу є високотехно логічною. Вимірювальний елемент - тензодатчик просто наклеюють на поверхню опорної конструкції. Виготовлення інших елементів конструкції винаходу також не вимагає додаткових витрат часу. На Фіг.1 - схема установки пристрою на АГРС. Пристрій регулювання витрати рідких речовин містить герметичну ємність 1 із підвідним 2 і відвідним 3 трубопроводами, які одночасно являють собою опорну конструкцію, та регулятор подання необхідної дози речовини. До складу регулятора подання необхідної дози речовини входить запірний елемент 4 і пристрій керування запірним елементом 5, а також один зважувальний пристрій, зв'язаний з регулятором подання необхідної дози речовини, який являє собою тензодатчик 6, встановлений за межами герметичної ємності 1 на зовнішній поверхні опорної конструкції, у місцях її деформації. До складу опорної конструкції входить елемент 7, що працює на крутіння, на якому встановлений тензодатчик 6. До складу регулятора подання необхідної дози речовини входить покроковий двигун 8. Роботу пристрою регулювання витрати рідких речовин пояснимо на прикладі одоризаційної установки, призначеної для подання мікродоз одоранту в потік газу, що подається споживачеві з метою надання природному газу специфічного запаху для своєчасного виявлення витоків газу. Автоматичне регулювання витрати одоранту здійснюється пропорційно вимірюваній витраті газу. Пристрій працює у такий спосіб. При витраті одоранту, під час подання його в газову магістраль, маса витратної герметичної ємності 1 з часом зменшується. При цьому деформація опорної конструкції, що несе на собі витратну герметичну ємність 1 змінюється, впливаючи на тензодатчик 6. В елементі 7, що входить до складу опорної конструкції з часом змінюється електричний сигнал, що у процесорі перетворюється у вагові дані. Перерахування в процесорі цих даних дає вагу витраченої рідини за одиницю часу, що порівнюється з нормами витрат й корегується передачею сигналу на покроковий двигун 8 для зменшення або збільшення потоку рідини через запірний елемент 4, наприклад, регульований вентиль. Дискретне зважування рідини, що витрачається, здійснюється з інтервалом від 1 секунди до 1 хвилини. Таким чином, у винаході, що заявляється, забезпечується можливість роботи в автоматичному режимі, підвищення точності дозування з урахуванням параметрів речовини, що змінюються, таких як щільність і в'язкість, залежно від перепадів температури й тиску навколишнього середовища. Крім того, досягається спрощення конструкції й підвищення її технологічності. 81080 6
