Пристрій безперервного дозування води

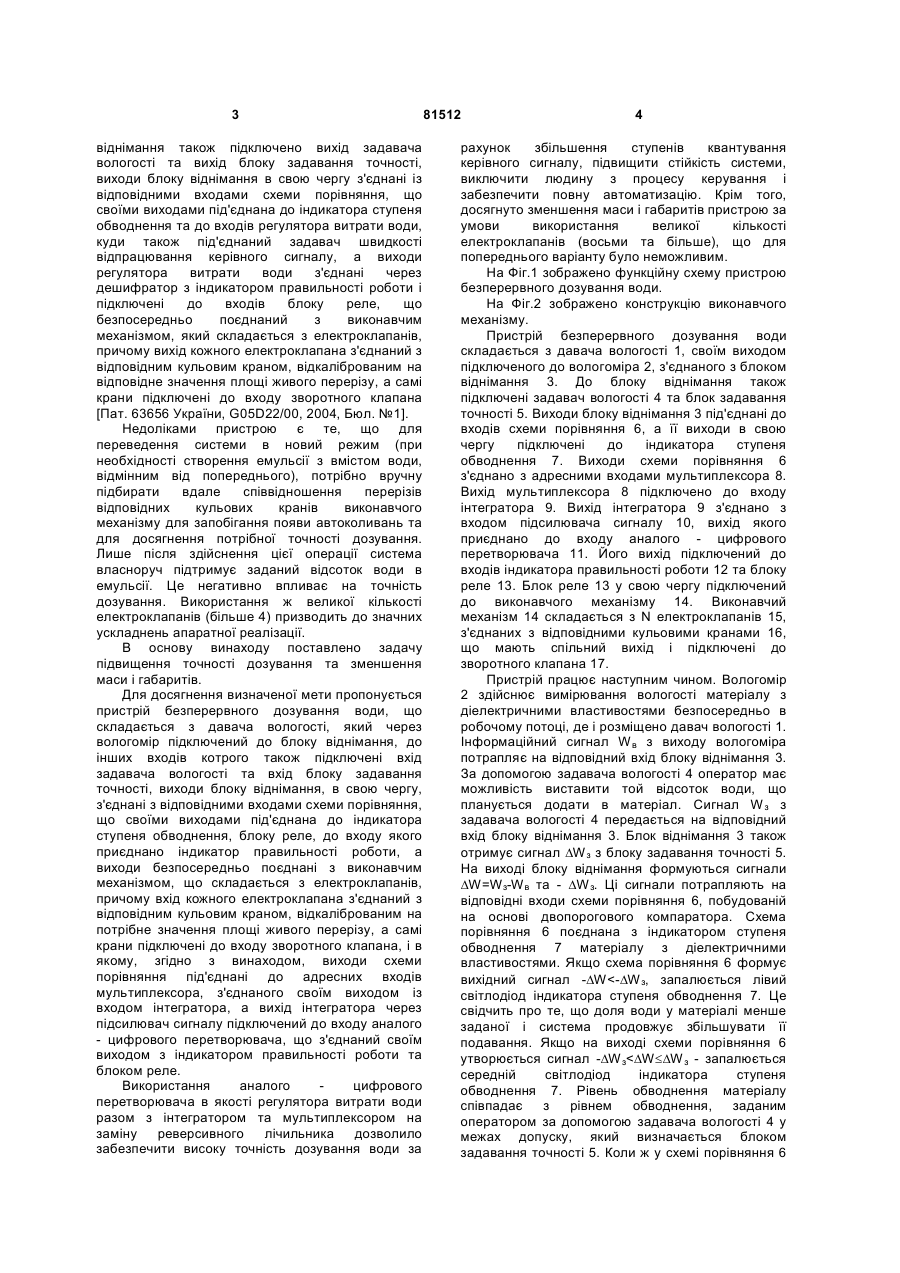

Пристрій безперервного дозування води, що складається з давача вологості, який через вологомір підключений до блока віднімання, до інших входів котрого також підключені вихід задавача вологості та вихід блока задавання C2 1 3 віднімання також підключено вихід задавача вологості та вихід блоку задавання точності, виходи блоку віднімання в свою чергу з'єднані із відповідними входами схеми порівняння, що своїми виходами під'єднана до індикатора ступеня обводнення та до входів регулятора витрати води, куди також під'єднаний задавач швидкості відпрацювання керівного сигналу, а виходи регулятора витрати води з'єднані через дешифратор з індикатором правильності роботи і підключені до входів блоку реле, що безпосередньо поєднаний з виконавчим механізмом, який складається з електроклапанів, причому вихід кожного електроклапана з'єднаний з відповідним кульовим краном, відкаліброваним на відповідне значення площі живого перерізу, а самі крани підключені до входу зворотного клапана [Пат. 63656 України, G05D22/00, 2004, Бюл. №1]. Недоліками пристрою є те, що для переведення системи в новий режим (при необхідності створення емульсії з вмістом води, відмінним від попереднього), потрібно вручну підбирати вдале співвідношення перерізів відповідних кульових кранів виконавчого механізму для запобігання появи автоколивань та для досягнення потрібної точності дозування. Лише після здійснення цієї операції система власноруч підтримує заданий відсоток води в емульсії. Це негативно впливає на точність дозування. Використання ж великої кількості електроклапанів (більше 4) призводить до значних ускладнень апаратної реалізації. В основу винаходу поставлено задачу підвищення точності дозування та зменшення маси і габаритів. Для досягнення визначеної мети пропонується пристрій безперервного дозування води, що складається з давача вологості, який через вологомір підключений до блоку віднімання, до інших входів котрого також підключені вхід задавача вологості та вхід блоку задавання точності, виходи блоку віднімання, в свою чергу, з'єднані з відповідними входами схеми порівняння, що своїми виходами під'єднана до індикатора ступеня обводнення, блоку реле, до входу якого приєднано індикатор правильності роботи, а виходи безпосередньо поєднані з виконавчим механізмом, що складається з електроклапанів, причому вхід кожного електроклапана з'єднаний з відповідним кульовим краном, відкаліброваним на потрібне значення площі живого перерізу, а самі крани підключені до входу зворотного клапана, і в якому, згідно з винаходом, виходи схеми порівняння під'єднані до адресних входів мультиплексора, з'єднаного своїм виходом із входом інтегратора, а вихід інтегратора через підсилювач сигналу підключений до входу аналого - цифрового перетворювача, що з'єднаний своїм виходом з індикатором правильності роботи та блоком реле. Використання аналого цифрового перетворювача в якості регулятора витрати води разом з інтегратором та мультиплексором на заміну реверсивного лічильника дозволило забезпечити високу точність дозування води за 81512 4 рахунок збільшення ступенів квантування керівного сигналу, підвищити стійкість системи, виключити людину з процесу керування і забезпечити повну автоматизацію. Крім того, досягнуто зменшення маси і габаритів пристрою за умови використання великої кількості електроклапанів (восьми та більше), що для попереднього варіанту було неможливим. На Фіг.1 зображено функційну схему пристрою безперервного дозування води. На Фіг.2 зображено конструкцію виконавчого механізму. Пристрій безперервного дозування води складається з давача вологості 1, своїм виходом підключеного до вологоміра 2, з'єднаного з блоком віднімання 3. До блоку віднімання також підключені задавач вологості 4 та блок задавання точності 5. Виходи блоку віднімання 3 під'єднані до входів схеми порівняння 6, а її виходи в свою чергу підключені до індикатора ступеня обводнення 7. Виходи схеми порівняння 6 з'єднано з адресними входами мультиплексора 8. Вихід мультиплексора 8 підключено до входу інтегратора 9. Вихід інтегратора 9 з'єднано з входом підсилювача сигналу 10, вихід якого приєднано до входу аналого - цифрового перетворювача 11. Його вихід підключений до входів індикатора правильності роботи 12 та блоку реле 13. Блок реле 13 у свою чергу підключений до виконавчого механізму 14. Виконавчий механізм 14 складається з N електроклапанів 15, з'єднаних з відповідними кульовими кранами 16, що мають спільний вихід і підключені до зворотного клапана 17. Пристрій працює наступним чином. Вологомір 2 здійснює вимірювання вологості матеріалу з діелектричними властивостями безпосередньо в робочому потоці, де і розміщено давач вологості 1. Інформаційний сигнал W в з виходу вологоміра потрапляє на відповідний вхід блоку віднімання 3. За допомогою задавача вологості 4 оператор має можливість виставити той відсоток води, що планується додати в матеріал. Сигнал W з з задавача вологості 4 передається на відповідний вхід блоку віднімання 3. Блок віднімання 3 також отримує сигнал DW з з блоку задавання точності 5. На виході блоку віднімання формуються сигнали DW=W з-Wв та - DW з. Ці сигнали потрапляють на відповідні входи схеми порівняння 6, побудованій на основі двопорогового компаратора. Схема порівняння 6 поєднана з індикатором ступеня обводнення 7 матеріалу з діелектричними властивостями. Якщо схема порівняння 6 формує вихідний сигнал -DW
