Роздільник частотних каналів

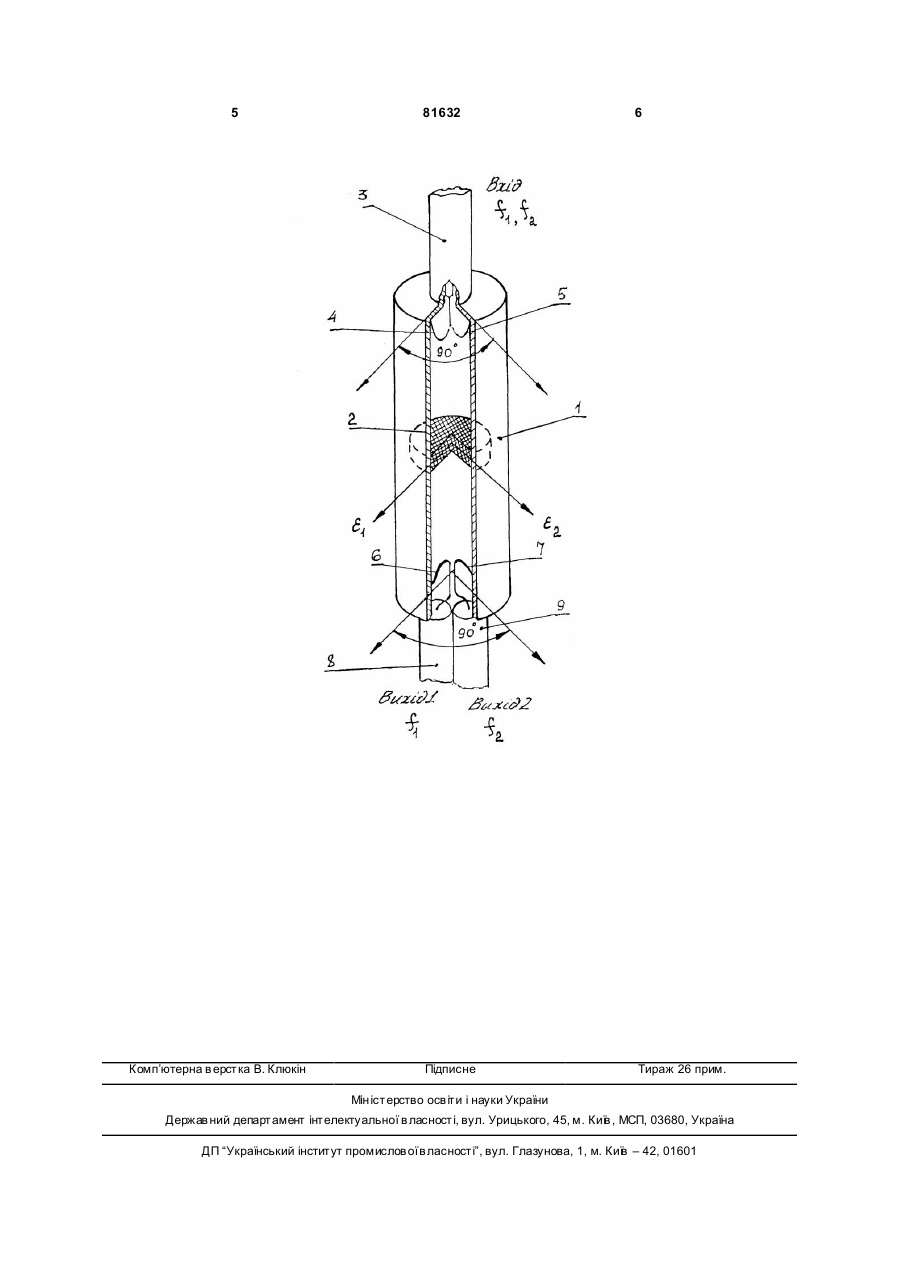

Роздільник частотних каналів, що містить відрізок круглого позамежного для несиметричного типу коливань хвилеводу, усередині якого розміщено діелектричний вкладиш, який відрізняється тим, що як вкладиш використано анізотропний у поперечній площині диск, роздільник містить елементи зв'язку у вигляді двох пар ортогональних петель, площини яких збігаються з напрямками максимального і мінімального значень діелектричної проникності диска, у одній з пар кінці петель з’єднані між собою на вході хвилеводу, а у др угій парі кінці петель з’єднані з входами двох ліній передачі на виході хвилеводу. (19) (21) a200500275 (22) 12.01.2005 (24) 25.01.2008 (72) СТРИЖАЧЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, ЗВЯГІНЦЕВ АНАТОЛІЙ ОЛЕКС АНДРОВИЧ, UA, СОЛОВЕЙ ВІКТОР ВАСИЛЬОВИЧ, UA, ІВАНОВСЬКИЙ ОЛЕКСАНДР ІВАНОВИЧ, UA (73) ІНСТИТУТ ПРОБЛЕМ МАШИНОБУДУВАННЯ НАН УКРАЇНИ, UA (56) SU 1415281 A1, 07.08.1988 SU 1103310 A, 15.07.1984 UA 39412 A, 15.06.2001 UA 44875 C2, 15.03.2002 RU 2150770 C1,10.06.2000 RU 2014674 C1, 15.06.1994 US 3031630, 24.04.1962 3 81632 перечній площині диск, а елементи зв'язування у вигляді двох пар ортогональних петель, площини яких збігаються з напрямками максимального і мінімального значень діелектричної проникності диска, кінцями з'єднані між собою на вході, а на виході з'єднані з входами двох ліній передачі. Роздільник частотних каналів, завдяки анізотропному в поперечній площині диску, має амплітудно-частотну характеристику з двома смугами пропускання. Резонансні частоти смуг пропускання визначаються геометричними розмірами хвилеводу і диска, а також значеннями діелектричної проникності диска в двох ортогональних напрямках. Елементи зв'язування виконано у вигляді двох ортогональних петель на вході і двох на ви ході, площини яких збігаються з напрямками максимального і мінімального значень діелектричної проникності диска для збудження в анізотропному диску лінійнополяризованих сигналів з частотами f1 і f2 та передачі їх з максимально можливою амплітудою роздільно по двох каналах. На фігурі зображено принципову схему роздільника частотних каналів. Роздільник частотних каналів містить відрізок круглого позамежного для несиметричного типу коливань хвилеводу 1, у якому розміщено анізотропний у поперечній площині діелектричний диск 2. На вході хвилеводу 1 установлений коаксіальний хвилевід 3 з елементами 4 та 5 зв'язування, виконаними у вигляді двох ортогональних петель, з'єднані між собою кінці яких приєднано до вхідної лінії передачі. Аналогічні, у вигляді двох ортогональних петель, елементи 6 та 7 зв'язування встановлено на виході хвилеводу 1. Кінці петель елементів 6 та 7 зв'язування заведені в коаксіальні хвилеводи 8 та 9 відповідно і приєднані до входів двох різних ліній передачі. Для забезпечення поділу сигналів дво х різних частот, площини петель елементів 4 та 5, 6 та 7 зв'язування збігаються з 4 напрямком максимального і мінімального значень діелектричної проникності анізотропного в поперечній площині диска 2. Роздільник частотних каналів працює у такий спосіб. Вхідний сигнал, що надходить у хвилевід 1, збуджує за допомогою елементів 4 та 5 зв'язування в анізотропному діелектричному диску 2 коливання НЕCIII і НЕSIII (де С - напрям збігається з напрямом e1 a S з напрямом e 2, e1 = emin, e2 = emax ), що мають резонансні частоти f1 і f2 Оскільки ці коливання лінійнополяризовані, то у вихідному елементі 6 (7) зв'язування збуджується коливання тільки однієї з подаваних частот f1 (f 2). Ви хідний сигнал з частотою f1 подається в коаксіальну лінію хвилеводу 8 за допомогою елемента 6 зв'язування, а з частотою f2 - у лінію хвилеводу 9 за допомогою елемента 7 зв'язування. Приклад конкретного виконання. Реалізований двусмуговий роздільник частотних каналів має такі електричні параметри: діаметр циліндричного хвилеводу, мм 12±0,02 діаметр диска, мм 12±0,02 діелектрична проникність (лейкосапфир): e1 9,35 e2 резонансна частота: f2,мГц f1, мГц заглушення сигналу одного з каналів поза смугою пропускання, дБ, не менш довжина пристрою, мм втрати в см уга х пропущення, дБ 11,66 6200 6850 50 40 £ 0,5 5 Комп’ютерна в ерстка В. Клюкін 81632 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
