Роздільник незмішуваних рідин

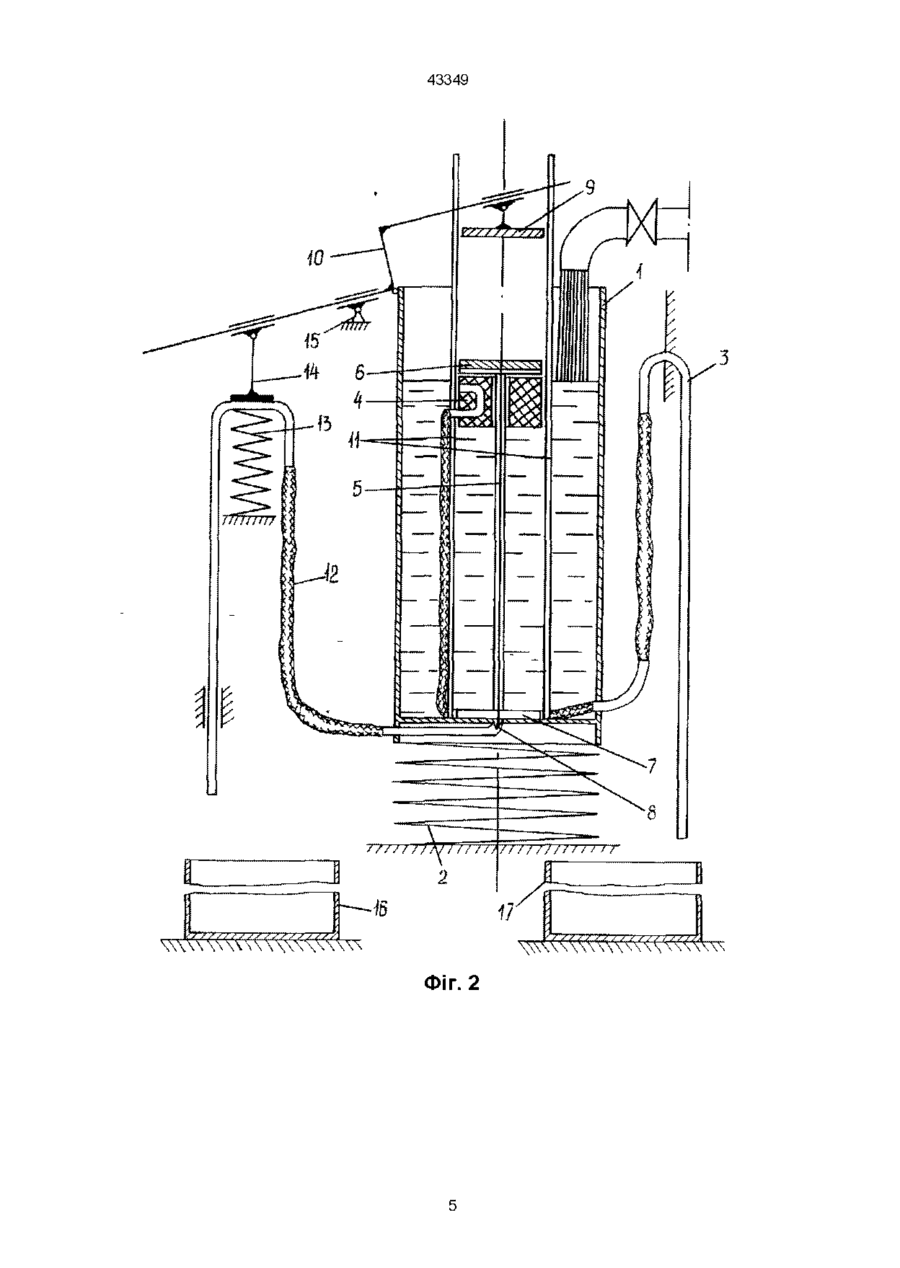

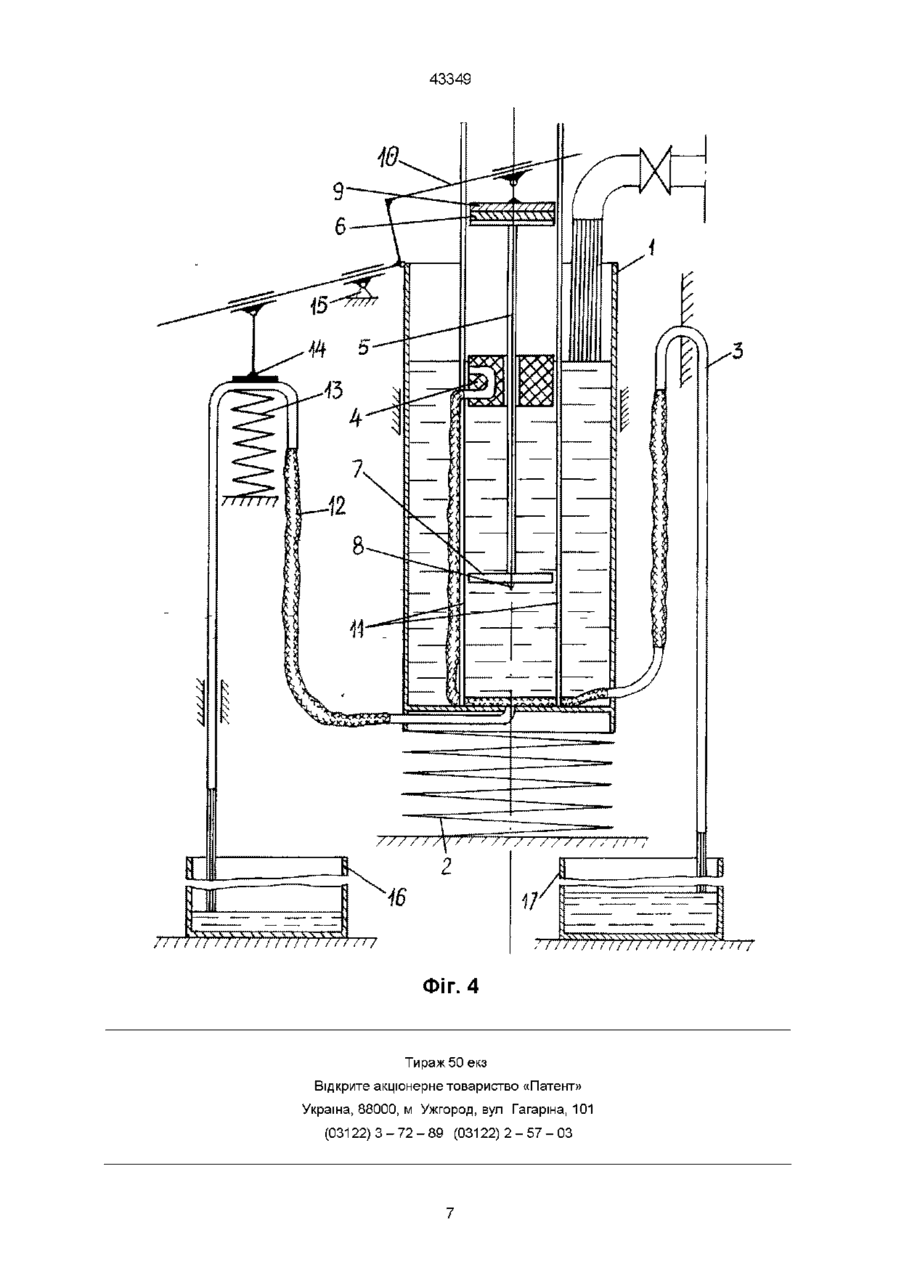

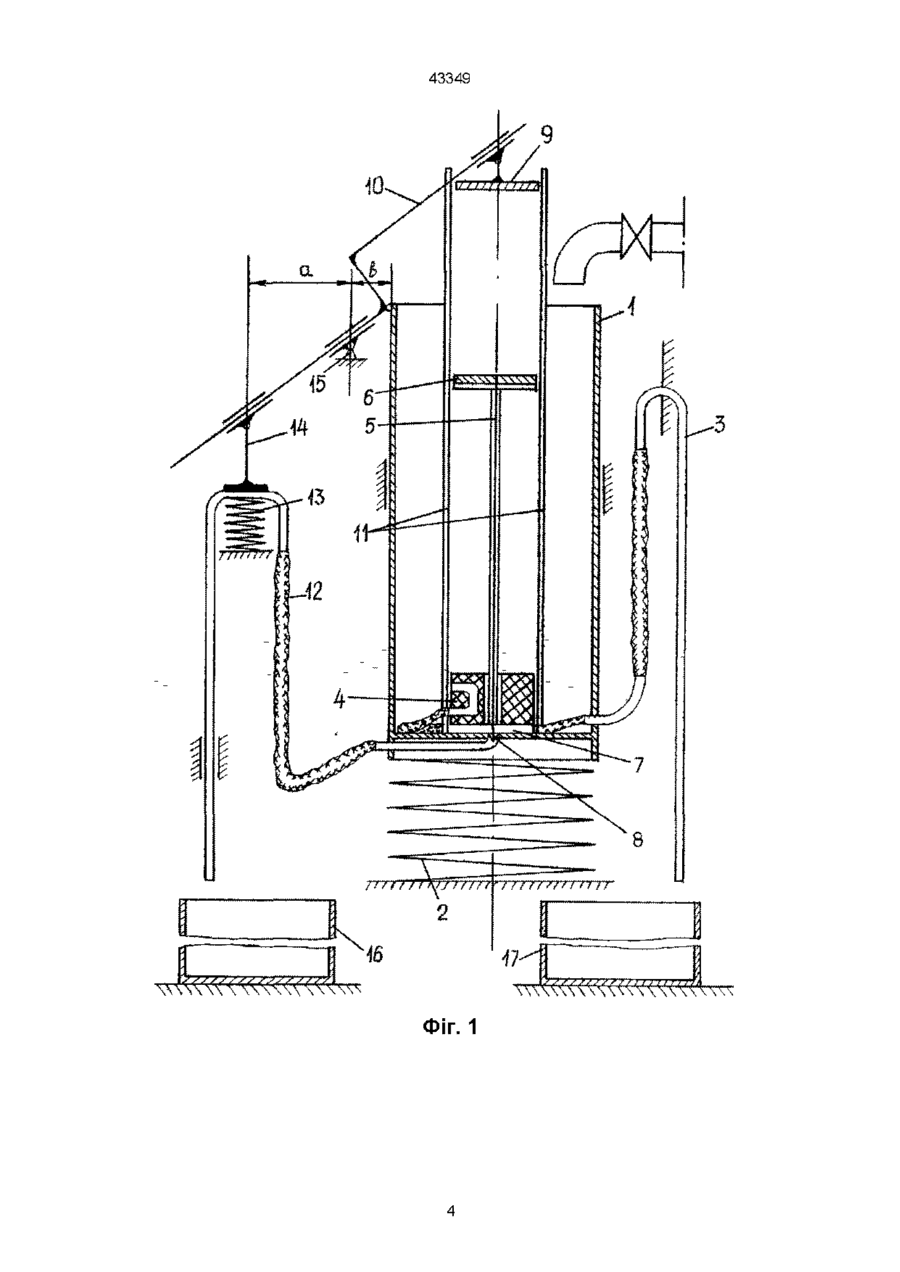

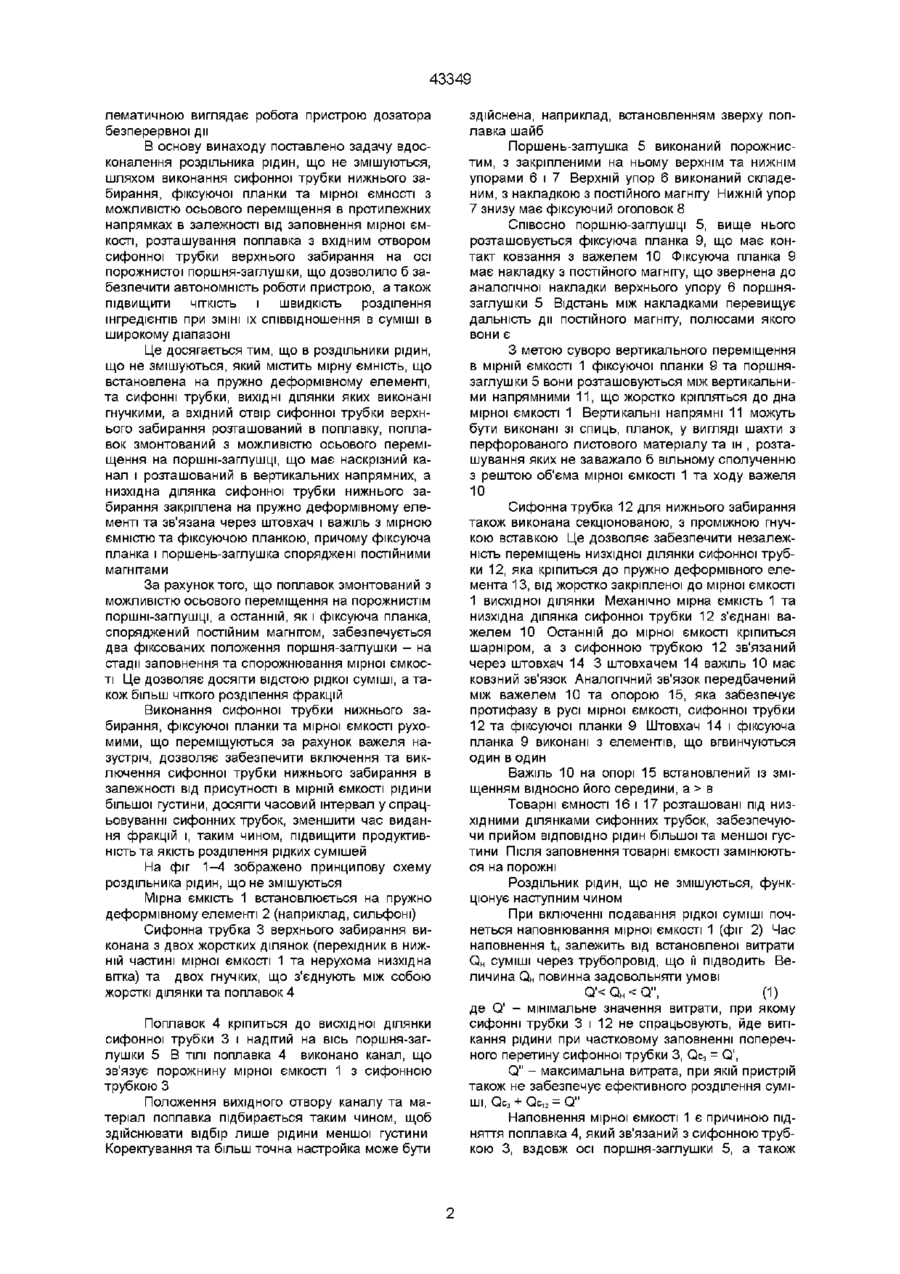

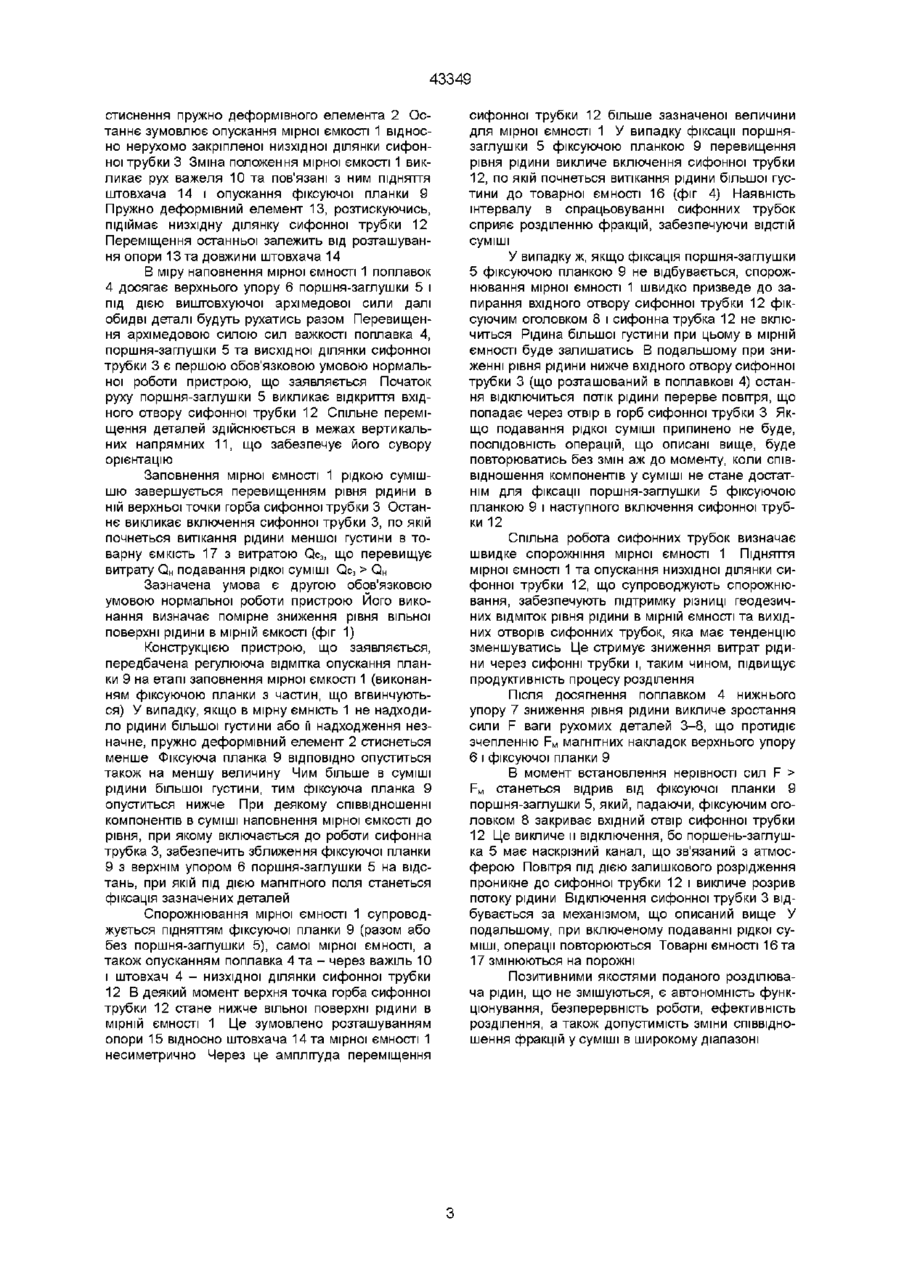

Роздільник незмішуваних рідин, який містить мірну ємність, що встановлена на пружно деформівному елементі, та сифонні трубки, ВИСХІДНІ ДІЛЯНКИ яких виконані гнучкими, а вхідний отвір сифонної трубки верхнього забирання розташований в поплавку, який відрізняється тим, що поплавок змонтований з можливістю осьового переміщення на поршні-заглушці, що має наскрізний канал і розташований в вертикальних напрямних, а низхідна ділянка сифонної трубки нижнього забирання закріплена на пружно деформівному елементі та зв'язана через штовхач і важіль з мірною ємністю та фіксуючою планкою, причому фіксуюча планка і поршень-заглушка оснащені постійними магнітами дення легкої рідини, що накопичується з обох сепараційних камер, важко піддається автоматизації і вимагає постійної уваги оператора Відомий також пристрій для розділення рідин, що не змішуються, який вибрано як прототип /див Ас СРСР № 1223948, кл В01 D 17/02, 1986 р /, що містить поплавок з порожниною і зливним отвором, та роздільник потоку з каналами для проходу рідини, який відрізняється тим, що з метою підвищення надійності та розширення функціональних можливостей, пристрій споряджений вузлом дозованої подачі рідини, що встановлений поза пристроєм і з'єднаний з порожниною поплавка за допомогою гнучкого шланга, а пропускний перетин каналів роздільника потоку рідини виконано меншим пропускного перетину зливного отвору Пристрій-прототип не розрахований на безперервне подавання суміші для розділення Має складну організацію запуску, функціонування та закінчення роботи Подавання та зміна об'єма рідини в порожнині поплавка вимагає значного ускладнення загальної схеми (трубопроводи, що забезпечують підведення та злив баластної рідини, пристрої автоматики, що регулюють об'єм рідини в поплавкові, а також програматор, необхідний у випадку дискретного відмірювання порцій) Проб о ГО 43349 лематичною виглядає робота пристрою дозатора безперервної дм В основу винаходу поставлено задачу вдосконалення роздільника рідин, що не змішуються, шляхом виконання сифонної трубки нижнього забирання, фіксуючої планки та мірної ємності з можливістю осьового переміщення в протилежних напрямках в залежності від заповнення мірної ємкості, розташування поплавка з вхідним отвором сифонної трубки верхнього забирання на осі порожнистої поршня-заглушки, що дозволило б забезпечити автономність роботи пристрою, а також підвищити ЧІТКІСТЬ і швидкість розділення інгредієнтів при ЗМІНІ їх співвідношення в суміші в широкому діапазоні Це досягається тим, що в роздільники рідин, що не змішуються, який містить мірну ємність, що встановлена на пружно деформівному елементі, та сифонні трубки, ВИХІДНІ ДІЛЯНКИ ЯКИХ виконані гнучкими, а вхідний отвір сифонної трубки верхнього забирання розташований в поплавку, поплавок змонтований з можливістю осьового переміщення на поршні-заглушці, що має наскрізний канал і розташований в вертикальних напрямних, а низхідна ділянка сифонної трубки нижнього забирання закріплена на пружно деформівному елементі та зв'язана через штовхач і важіль з мірною ємністю та фіксуючою планкою, причому фіксуюча планка і поршень-заглушка споряджені постійними магнітами За рахунок того, що поплавок змонтований з можливістю осьового переміщення на порожнистім поршні-заглушці, а останній, як і фіксуюча планка, споряджений постійним магнггом, забезпечується два фіксованих положення поршня-заглушки - на стадії заповнення та спорожнювання мірної ємкості Це дозволяє досягти відстою рідкої суміші, а також більш чіткого розділення фракцій Виконання сифонної трубки нижнього забирання, фіксуючої планки та мірної ємкості рухомими, що переміщуються за рахунок важеля назустріч, дозволяє забезпечити включення та виключення сифонної трубки нижнього забирання в залежності від присутності в мірній ємкості рідини більшої густини, досягти часовий інтервал у спрацьовуванні сифонних трубок, зменшити час видання фракцій і, таким чином, підвищити продуктивність та якість розділення рідких сумішей На фіг 1-4 зображено принципову схему роздільника рідин, що не змішуються Мірна ємкість 1 встановлюється на пружно деформівному елементі 2 (наприклад, сильфоні) Сифонна трубка 3 верхнього забирання виконана з двох жорстких ділянок (перехідник в нижній частині мірної ємкості 1 та нерухома низхідна вітка) та двох гнучких, що з'єднують між собою жорсткі ділянки та поплавок 4 Поплавок 4 кріпиться до висхідної ділянки сифонної трубки 3 і надпий на вісь поршня-заглушки 5 В ТІЛІ поплавка 4 виконано канал, що зв'язує порожнину мірної ємкості 1 з сифонною трубкою З Положення вихідного отвору каналу та матеріал поплавка підбирається таким чином, щоб здійснювати відбір лише рідини меншої густини Коректування та більш точна настройка може бути здійснена, наприклад, встановленням зверху поплавка шайб Поршень-заглушка 5 виконаний порожнистим, з закріпленими на ньому верхнім та нижнім упорами 6 і 7 Верхній упор 6 виконаний складеним, з накладкою з постійного магнггу Нижній упор 7 знизу має фіксуючий оголовок 8 Співосно поршню-заглушці 5, вище нього розташовується фіксуюча планка 9, що має контакт ковзання з важелем 10 Фіксуюча планка 9 має накладку з постійного магнггу, що звернена до аналогічної накладки верхнього упору 6 поршнязаглушки 5 Відстань між накладками перевищує дальність дії постійного магнггу, полюсами якого вони є З метою суворо вертикального переміщення в мірній ємкості 1 фіксуючої планки 9 та поршнязаглушки 5 вони розташовуються між вертикальними напрямними 11, що жорстко кріпляться до дна мірної ємкості 1 Вертикальні напрямні 11 можуть бути виконані зі спиць, планок, у вигляді шахти з перфорованого листового матеріалу та ш , розташування яких не заважало б вільному сполученню з рештою об'єма мірної ємкості 1 та ходу важеля 10 Сифонна трубка 12 для нижнього забирання також виконана секцюнованою, з проміжною гнучкою вставкою Це дозволяє забезпечити незалежність переміщень низхідної ділянки сифонної трубки 12, яка кріпиться до пружно деформівного елемента 13, від жорстко закріпленої до мірної ємкості 1 висхідної ділянки Механічно мірна ємкість 1 та низхідна ділянка сифонної трубки 12 з'єднані важелем 10 Останній до мірної ємкості кріпиться шарніром, а з сифонною трубкою 12 зв'язаний через штовхач 14 3 штовхачем 14 важіль 10 має ковзний зв'язок Аналогічний зв'язок передбачений між важелем 10 та опорою 15, яка забезпечує протифазу в русі мірної ємкості, сифонної трубки 12 та фіксуючої планки 9 Штовхач 14 і фіксуюча планка 9 виконані з елементів, що вгвинчуються один в один Важіль 10 на опорі 15 встановлений із зміщенням відносно його середини, а > в Товарні ємності 16 і 17 розташовані під низхідними ділянками сифонних трубок, забезпечуючи прийом ВІДПОВІДНО рідин більшої та меншої густини Після заповнення товарні ємкості замінюються на порожні Роздільник рідин, що не змішуються, функціонує наступним чином При включенні подавання рідкої суміші почнеться наповнювання мірної ємкості 1 (фіг 2) Час наповнення t H залежить від встановленої витрати QH суміші через трубопровід, що її підводить Величина QH повинна задовольняти умові Q'
