Втулка статора вбудовуваного асинхронного електродвигуна мотор-вентилятора охолодження масляних і водяних секцій сучасних тепловозів
Номер патенту: 81708
Опубліковано: 10.07.2013
Формула / Реферат
Втулка статора вбудованого асинхронного електродвигуна мотор-вентилятора охолодження масляних і водяних секцій сучасних тепловозів, на яку нашихтовані листи статорні, яка відрізняється тим, що складається з двох сталевих труб, з'єднаних методом зварювання.
Текст

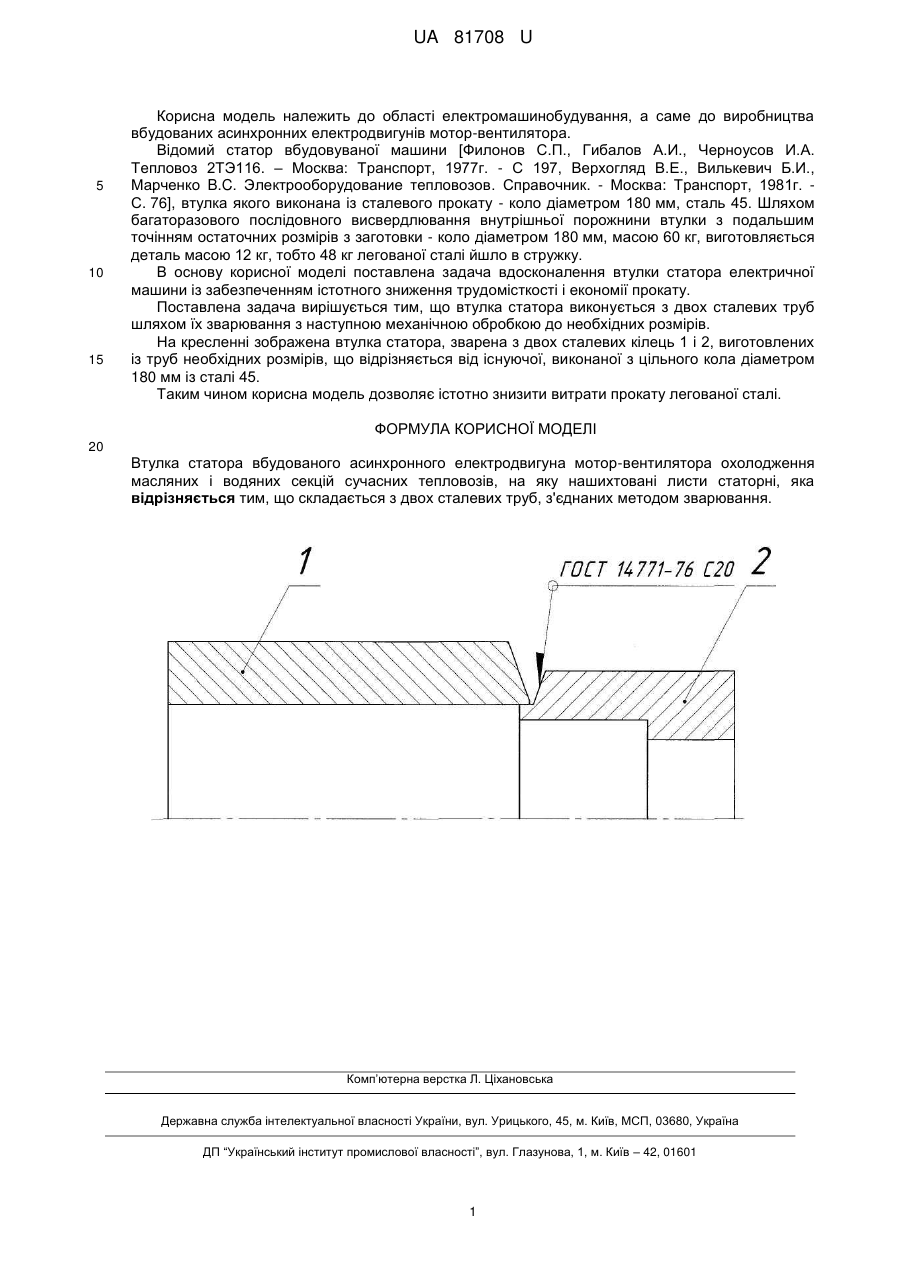

Реферат: UA 81708 U UA 81708 U 5 10 15 Корисна модель належить до області електромашинобудування, а саме до виробництва вбудованих асинхронних електродвигунів мотор-вентилятора. Відомий статор вбудовуваної машини [Филонов С.П., Гибалов А.И., Черноусов И.А. Тепловоз 2ТЭ116. – Москва: Транспорт, 1977г. - С 197, Верхогляд В.Е., Вилькевич Б.И., Марченко B.C. Электрооборудование тепловозов. Справочник. - Москва: Транспорт, 1981г. С. 76], втулка якого виконана із сталевого прокату - коло діаметром 180 мм, сталь 45. Шляхом багаторазового послідовного висвердлювання внутрішньої порожнини втулки з подальшим точінням остаточних розмірів з заготовки - коло діаметром 180 мм, масою 60 кг, виготовляється деталь масою 12 кг, тобто 48 кг легованої сталі йшло в стружку. В основу корисної моделі поставлена задача вдосконалення втулки статора електричної машини із забезпеченням істотного зниження трудомісткості і економії прокату. Поставлена задача вирішується тим, що втулка статора виконується з двох сталевих труб шляхом їх зварювання з наступною механічною обробкою до необхідних розмірів. На кресленні зображена втулка статора, зварена з двох сталевих кілець 1 і 2, виготовлених із труб необхідних розмірів, що відрізняється від існуючої, виконаної з цільного кола діаметром 180 мм із сталі 45. Таким чином корисна модель дозволяє істотно знизити витрати прокату легованої сталі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Втулка статора вбудованого асинхронного електродвигуна мотор-вентилятора охолодження масляних і водяних секцій сучасних тепловозів, на яку нашихтовані листи статорні, яка відрізняється тим, що складається з двох сталевих труб, з'єднаних методом зварювання. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Назва патенту англійськоюStator plug of built-in asynchronous motors of motor-blower for cooling oil and water sections of modern locomotives
Автори англійськоюReshov Ihor Mykhailovych, Iliasova Nadia Dmytrivna
Назва патенту російськоюВтулка статора встроенного асинхронного электродвигателя мотор-вентилятора охлаждения масляных и водяных секций современных тепловозов
Автори російськоюРешов Игорь Михайлович, Илясова Надежда Дмитриевна
МПК / Мітки
МПК: H02K 17/02
Мітки: вбудовуваного, водяних, секцій, втулка, охолодження, тепловозів, масляних, асинхронного, статора, сучасних, електродвигуна, мотор-вентилятора
