Корпус асинхронного електродвигуна
Номер патенту: 1586
Опубліковано: 15.01.2003
Автори: Воронков Олександр Олександрович, Бакшеєв Анатолій Ігнатович, Омельченко Юрій Сергійович, Русецький Володимир Миколайович, Окунєв Ілля Геннадієвич, Самагальський Іван Романович
Формула / Реферат
Корпус асинхронного електродвигуна, що має захисне покриття, який відрізняється тим, що захисне покриття виконано у вигляді кожуха із діелектричного матеріалу, який закріплено на корпусі та оснащено системою охолодження.
Текст

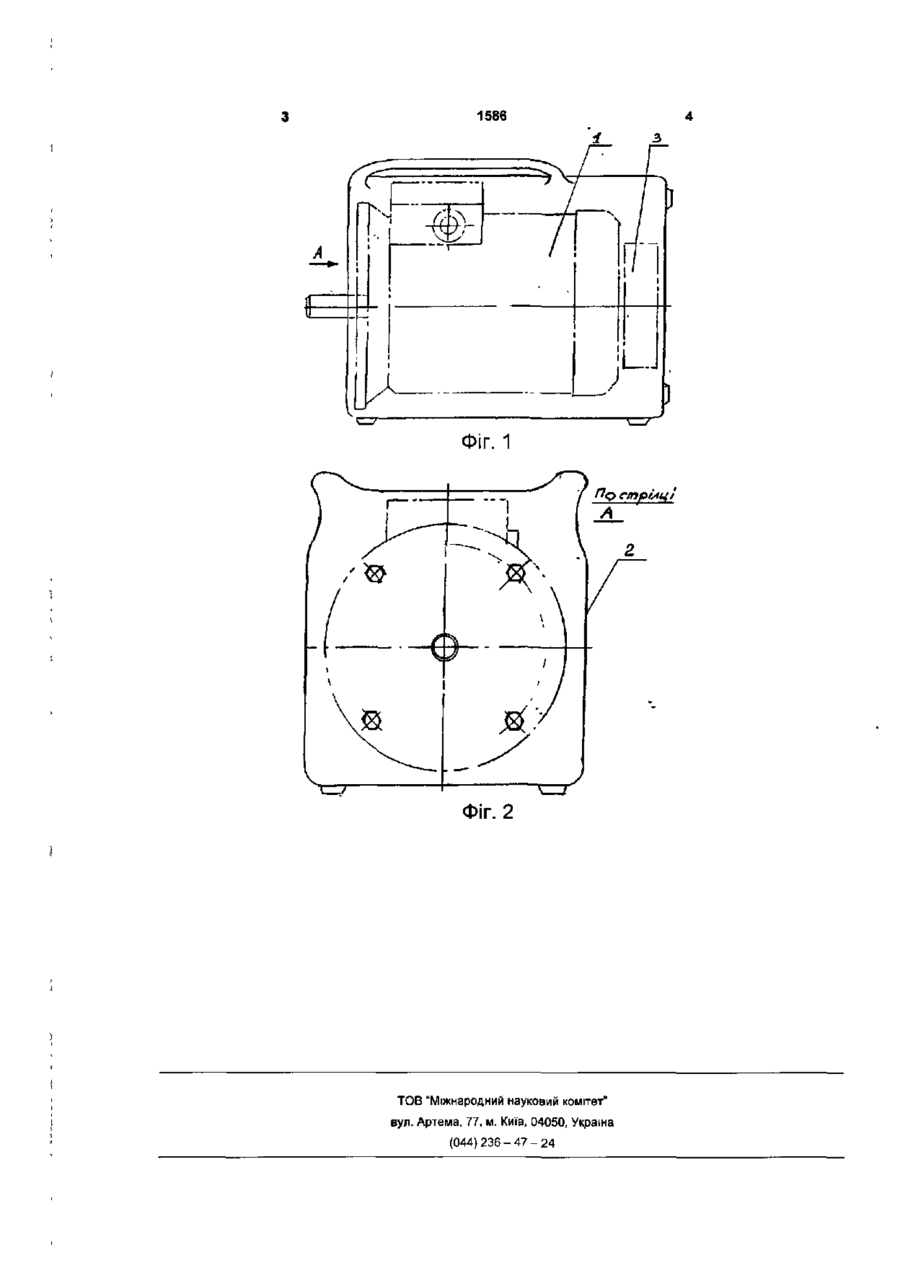

Корпус асинхронного електродвигуна, що має захисне покриття, який відрізняється тим, що захисне покриття виконано у вигляді кожуха із діелектричного матеріалу, який закріплено на корпусі та оснащено системою охолодження. Корисна модель належить до галузі машинобудування, а саме до захисних приладів двигунів. Відомий корпус електричної' машини (пат. GB № 1049713, пуб. 30.11.1966), має покриття для захисту від пробою електричним струмом. Недолік цього технічного рішення полягає в тому, що процес виготовлення цього корпусу є дуже енергоємним, а сам корпус-металомістким. В основу корисної моделі поставлена задача удосконалення корпусу асинхронного двигуна, в якому створено надійний захист від пробою корпуса електричним струмом. Поставлена задача вирішується тим, що у корпусі асинхронного двигуна, що має захисне покриття, згідно з винаходом, захисне покриття виконано у вигляді кожуха із діелектричного матеріалу, який закріплено на корпусі та оснащено системою охолодження. Встановлення на вихідному валу двигуна полумуфти з діелектричного матеріалу та розміщення самого двигуна у кожусі також з діелектричного матеріалу відповідає умовам подвійної ізоляції електричних машин і, згідно з Правилами улашту вання електроустановок, мають підвищену електробезпеку. Розміщення у кожусі системи охолодження дозволяє використовувати двигун з електронним перетворювачем частоти як енергопривод з обертами вала двигуна меншими за номінальні, при яких вентилятор самого двигуна виконує свої' функції незадовільно. Суть корисної моделі пояснюється кресленням, де зображено: На фіг. 1 і 2 - електродвигун 1 у корпусі 2. Таким чином, корпус асинхронного двигуна містить захисний корпус, виконаний із діелектричного матеріалу, в якому розміщена система охолодження 3 (фіг. 1), яка виконана, наприклад, у вигляді вентилятора. Застосування корисної' моделі - корпуса із діелектричного матеріалу з охолоджуючою системою для асинхронних електродвигунів дає можливість підвищити безпеку людини при користуванні ними, а також разом з електронним перетворювачем частоти розширяють експлуатаційні можливості електроприводів. СО 00 1586 ФІГ. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
ДивитисяДодаткова інформація
МПК / Мітки
Мітки: асинхронного, корпус, електродвигуна
Код посилання
<a href="https://ua.patents.su/2-1586-korpus-asinkhronnogo-elektrodviguna.html" target="_blank" rel="follow" title="База патентів України">Корпус асинхронного електродвигуна</a>
