Пристрій для транспортування і очистки коренебульбоплодів

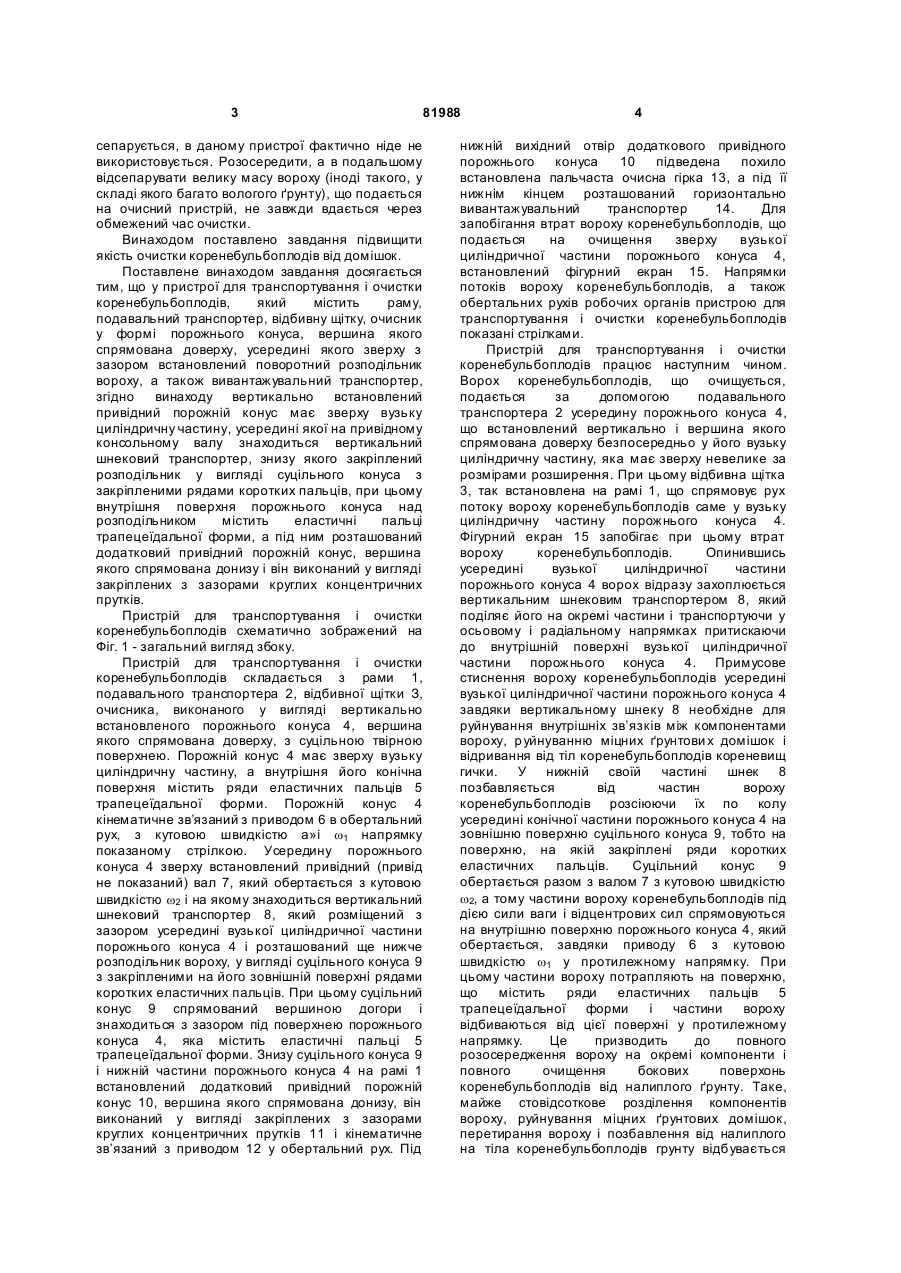

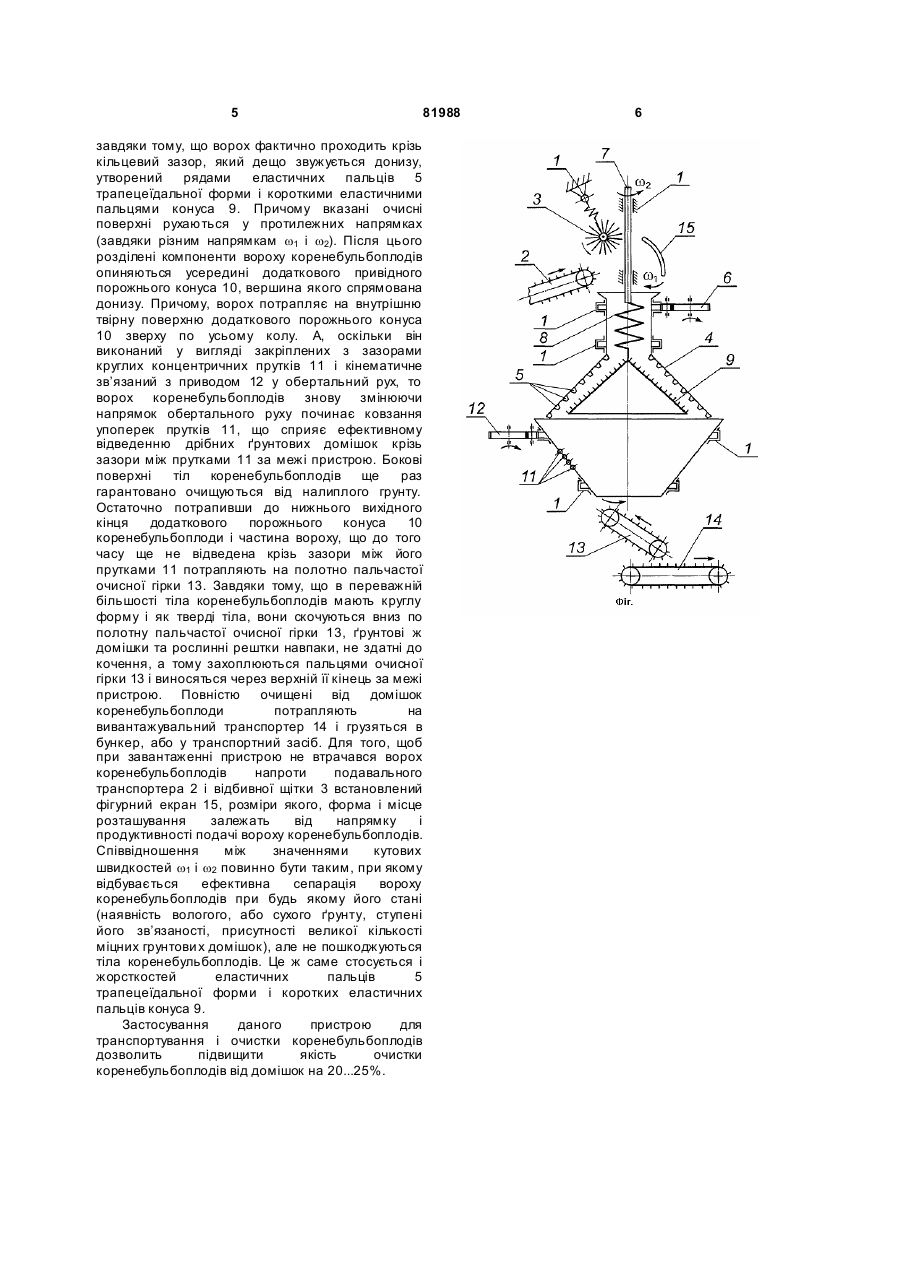

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, очисника в формі порожнистого конуса, вершина якого спрямована донизу, усередину якого, зверху з зазором, встановлений поворотний розподільник вороху, а також вивантажувального транспортера, 3 81988 сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху (іноді такого, у складі якого багато вологого ґрунту), що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, очисник у формі порожнього конуса, вершина якого спрямована доверху, усередині якого зверху з зазором встановлений поворотний розподільник вороху, а також вивантажувальний транспортер, згідно винаходу вертикально встановлений привідний порожній конус має зверху вузьку циліндричну частину, усередині якої на привідному консольному валу знаходиться вертикальний шнековий транспортер, знизу якого закріплений розподільник у вигляді суцільного конуса з закріпленими рядами коротких пальців, при цьому внутрішня поверхня порожнього конуса над розподільником містить еластичні пальці трапецеїдальної форми, а під ним розташований додатковий привідний порожній конус, вершина якого спрямована донизу і він виконаний у вигляді закріплених з зазорами круглих концентричних прутків. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки З, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, вершина якого спрямована доверху, з суцільною твірною поверхнею. Порожній конус 4 має зверху вузьку циліндричну частину, а внутрішня його конічна поверхня містить ряди еластичних пальців 5 трапецеїдальної форми. Порожній конус 4 кінематичне зв’язаний з приводом 6 в обертальний рух, з кутовою швидкістю а»і w1 напрямку показаному стрілкою. Усередину порожнього конуса 4 зверху встановлений привідний (привід не показаний) вал 7, який обертається з кутовою швидкістю w2 і на якому знаходиться вертикальний шнековий транспортер 8, який розміщений з зазором усередині вузької циліндричної частини порожнього конуса 4 і розташований ще нижче розподільник вороху, у вигляді суцільного конуса 9 з закріпленими на його зовнішній поверхні рядами коротких еластичних пальців. При цьому суцільний конус 9 спрямований вершиною догори і знаходиться з зазором під поверхнею порожнього конуса 4, яка містить еластичні пальці 5 трапецеїдальної форми. Знизу суцільного конуса 9 і нижній частини порожнього конуса 4 на рамі 1 встановлений додатковий привідний порожній конус 10, вершина якого спрямована донизу, він виконаний у вигляді закріплених з зазорами круглих концентричних прутків 11 і кінематичне зв’язаний з приводом 12 у обертальний рух. Під 4 нижній вихідний отвір додаткового привідного порожнього конуса 10 підведена похило встановлена пальчаста очисна гірка 13, а під її нижнім кінцем розташований горизонтально вивантажувальний транспортер 14. Для запобігання втрат вороху коренебульбоплодів, що подається на очищення зверху вузької циліндричної частини порожнього конуса 4, встановлений фігурний екран 15. Напрямки потоків вороху коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнього конуса 4, що встановлений вертикально і вершина якого спрямована доверху безпосередньо у його вузьку циліндричну частину, яка має зверху невелике за розмірами розширення. При цьому відбивна щітка 3, так встановлена на рамі 1, що спрямовує рух потоку вороху коренебульбоплодів саме у вузьку циліндричну частину порожнього конуса 4. Фігурний екран 15 запобігає при цьому втрат вороху коренебульбоплодів. Опинившись усередині вузької циліндричної частини порожнього конуса 4 ворох відразу захоплюється вертикальним шнековим транспортером 8, який поділяє його на окремі частини і транспортуючи у осьовому і радіальному напрямках притискаючи до внутрішній поверхні вузької циліндричної частини порожнього конуса 4. Примусове стиснення вороху коренебульбоплодів усередині вузької циліндричної частини порожнього конуса 4 завдяки вертикальному шнеку 8 необхідне для руйнування внутрішніх зв’язків між компонентами вороху, р уйнуванню міцних ґрунтови х домішок і відривання від тіл коренебульбоплодів кореневищ гички. У нижній своїй частині шнек 8 позбавляється від частин вороху коренебульбоплодів розсіюючи їх по колу усередині конічної частини порожнього конуса 4 на зовнішню поверхню суцільного конуса 9, тобто на поверхню, на якій закріплені ряди коротких еластичних пальців. Суцільний конус 9 обертається разом з валом 7 з кутовою швидкістю w2, а тому частини вороху коренебульбоплодів під дією сили ваги і відцентрових сил спрямовуються на внутрішню поверхню порожнього конуса 4, який обертається, завдяки приводу 6 з кутовою швидкістю w1 у протилежному напрямку. При цьому частини вороху потрапляють на поверхню, що містить ряди еластичних пальців 5 трапецеїдальної форми і частини вороху відбиваються від цієї поверхні у протилежному напрямку. Це призводить до повного розосередження вороху на окремі компоненти і повного очищення бокових поверхонь коренебульбоплодів від налиплого ґрунту. Таке, майже стовідсоткове розділення компонентів вороху, руйнування міцних ґрунтових домішок, перетирання вороху і позбавлення від налиплого на тіла коренебульбоплодів грунту відбувається 5 81988 завдяки тому, що ворох фактично проходить крізь кільцевий зазор, який дещо звужується донизу, утворений рядами еластичних пальців 5 трапецеїдальної форми і короткими еластичними пальцями конуса 9. Причому вказані очисні поверхні рухаються у протилежних напрямках (завдяки різним напрямкам w1 і w2). Після цього розділені компоненти вороху коренебульбоплодів опиняються усередині додаткового привідного порожнього конуса 10, вершина якого спрямована донизу. Причому, ворох потрапляє на внутрішню твірну поверхню додаткового порожнього конуса 10 зверху по усьому колу. А, оскільки він виконаний у вигляді закріплених з зазорами круглих концентричних прутків 11 і кінематичне зв’язаний з приводом 12 у обертальний рух, то ворох коренебульбоплодів знову змінюючи напрямок обертального руху починає ковзання упоперек прутків 11, що сприяє ефективному відведенню дрібних ґрунтових домішок крізь зазори між прутками 11 за межі пристрою. Бокові поверхні тіл коренебульбоплодів ще раз гарантовано очищуються від налиплого грунту. Остаточно потрапивши до нижнього вихідного кінця додаткового порожнього конуса 10 коренебульбоплоди і частина вороху, що до того часу ще не відведена крізь зазори між його прутками 11 потрапляють на полотно пальчастої очисної гірки 13. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 13, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 13 і виносяться через верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 14 і грузяться в бункер, або у транспортний засіб. Для того, щоб при завантаженні пристрою не втрачався ворох коренебульбоплодів напроти подавального транспортера 2 і відбивної щітки 3 встановлений фігурний екран 15, розміри якого, форма і місце розташування залежать від напрямку і продуктивності подачі вороху коренебульбоплодів. Співвідношення між значеннями кутових швидкостей w1 і w2 повинно бути таким, при якому відбувається ефективна сепарація вороху коренебульбоплодів при будь якому його стані (наявність вологого, або сухого ґрунту, ступені його зв’язаності, присутності великої кількості міцних грунтови х домішок), але не пошкоджуються тіла коренебульбоплодів. Це ж саме стосується і жорсткостей еластичних пальців 5 трапецеїдальної форми і коротких еластичних пальців конуса 9. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. 6
