Автоматизована система розробки діагностичного забезпечення

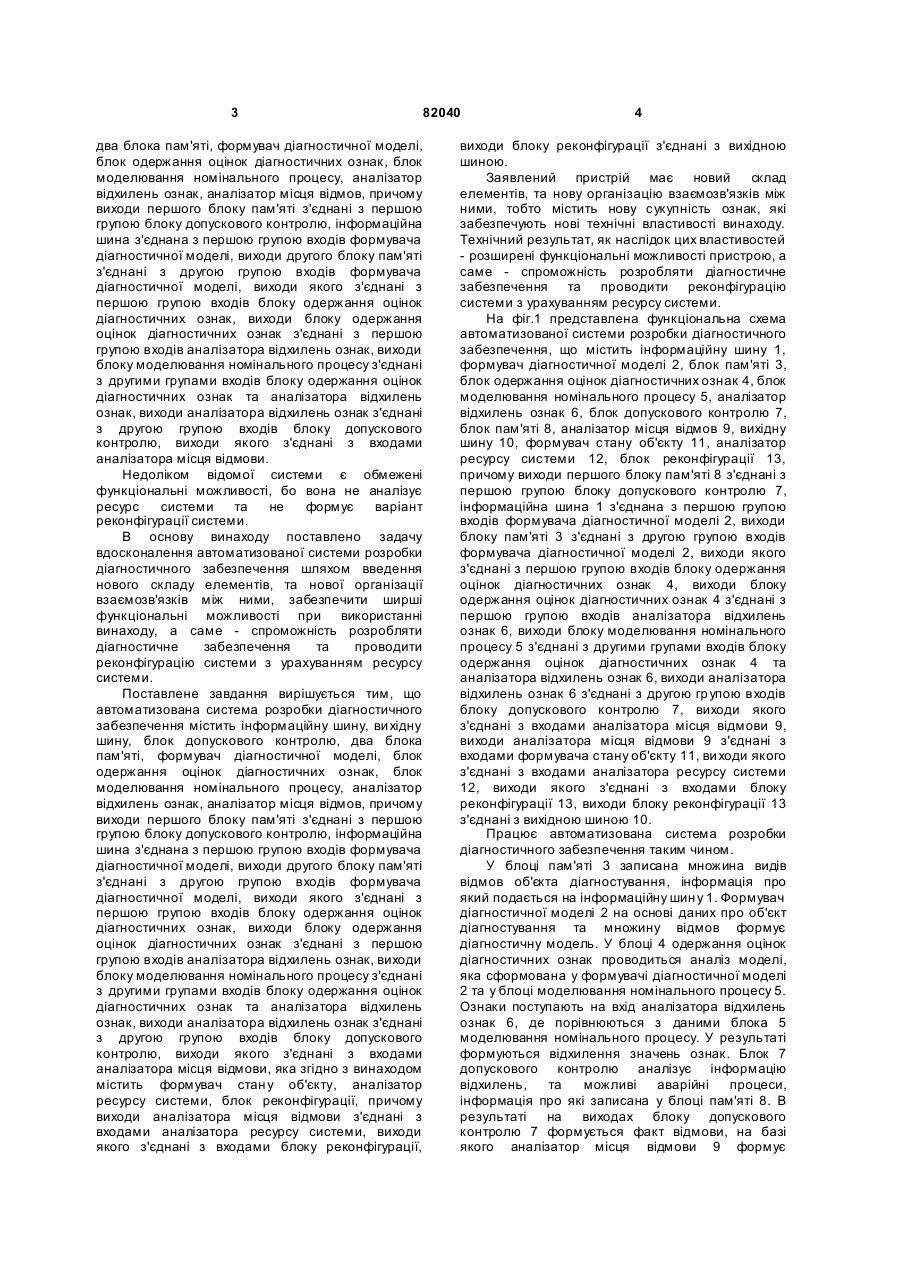

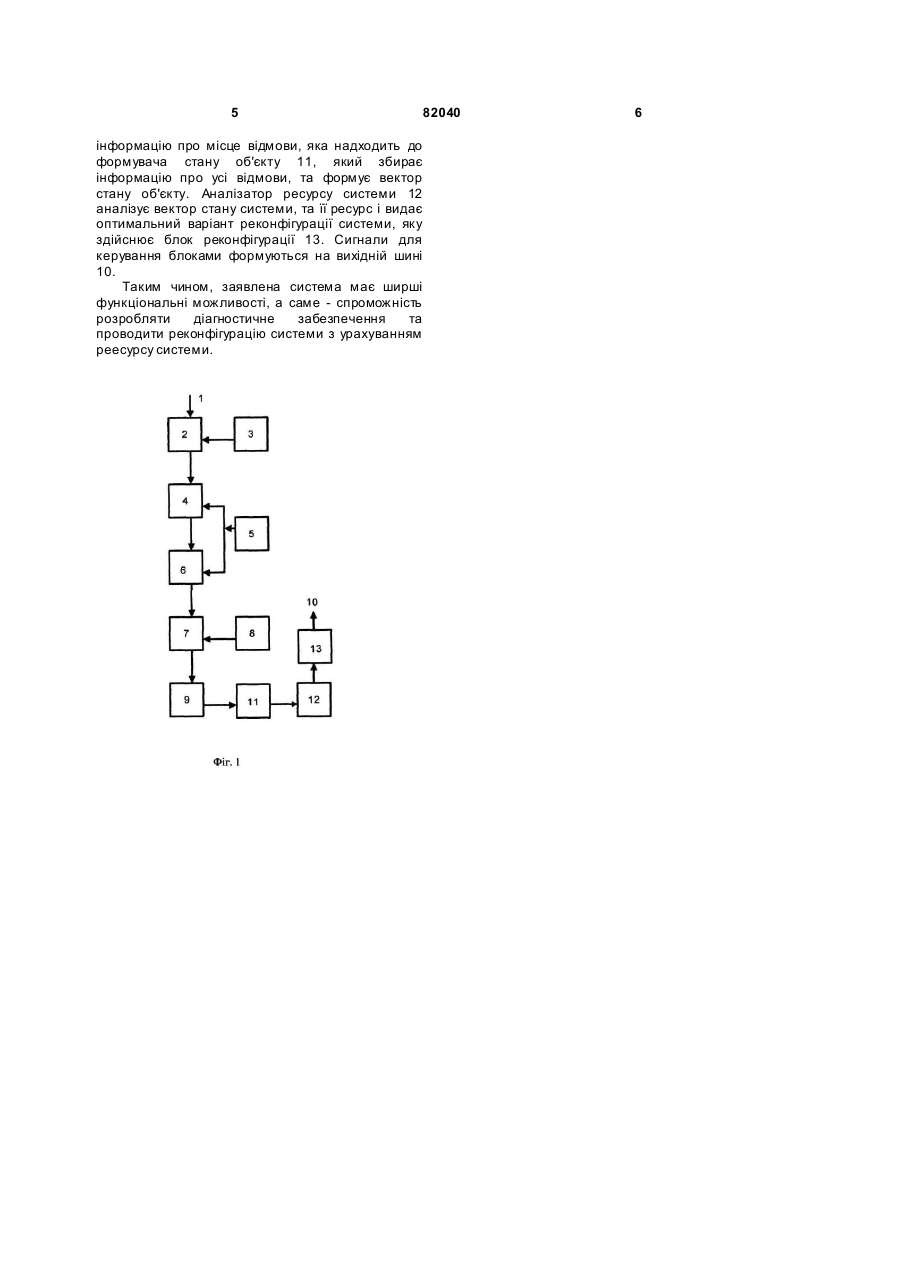

Автоматизована система розробки діагностичного забезпечення, що містить інформаційну шину, вихідн у шину, блок допускового контролю, два блоки пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача C2 2 (19) 1 3 82040 два блока пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому виходи першого блоку пам'яті з'єднані з першою групою блоку допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блоку пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак, виходи блоку одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блоку моделювання номінального процесу з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блоку допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови. Недоліком відомої системи є обмежені функціональні можливості, бо вона не аналізує ресурс системи та не формує варіант реконфігурації системи. В основу винаходу поставлено задачу вдосконалення автоматизованої системи розробки діагностичного забезпечення шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - спроможність розробляти діагностичне забезпечення та проводити реконфігурацію системи з урахуванням ресурсу системи. Поставлене завдання вирішується тим, що автоматизована система розробки діагностичного забезпечення містить інформаційну шину, ви хідну шину, блок допускового контролю, два блока пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому виходи першого блоку пам'яті з'єднані з першою групою блоку допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блоку пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак, виходи блоку одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блоку моделювання номінального процесу з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блоку допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, яка згідно з винаходом містить формувач стан у об'єкту, аналізатор ресурсу системи, блок реконфігурації, причому виходи аналізатора місця відмови з'єднані з входами аналізатора ресурсу системи, виходи якого з'єднані з входами блоку реконфігурації, 4 виходи блоку реконфігурації з'єднані з вихідною шиною. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою, а саме - спроможність розробляти діагностичне забезпечення та проводити реконфігурацію системи з урахуванням ресурсу системи. На фіг.1 представлена функціональна схема автоматизованої системи розробки діагностичного забезпечення, що містить інформаційну шину 1, формувач діагностичної моделі 2, блок пам'яті 3, блок одержання оцінок діагностичних ознак 4, блок моделювання номінального процесу 5, аналізатор відхилень ознак 6, блок допускового контролю 7, блок пам'яті 8, аналізатор місця відмов 9, вихідну шину 10, формувач стану об'єкту 11, аналізатор ресурсу системи 12, блок реконфігурації 13, причому виходи першого блоку пам'яті 8 з'єднані з першою групою блоку допускового контролю 7, інформаційна шина 1 з'єднана з першою групою входів формувача діагностичної моделі 2, виходи блоку пам'яті 3 з'єднані з другою групою входів формувача діагностичної моделі 2, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак 4, виходи блоку одержання оцінок діагностичних ознак 4 з'єднані з першою групою входів аналізатора відхилень ознак 6, виходи блоку моделювання номінального процесу 5 з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак 4 та аналізатора відхилень ознак 6, виходи аналізатора відхилень ознак 6 з'єднані з другою гр упою входів блоку допускового контролю 7, виходи якого з'єднані з входами аналізатора місця відмови 9, виходи аналізатора місця відмови 9 з'єднані з входами формувача стану об'єкту 11, ви ходи якого з'єднані з входами аналізатора ресурсу системи 12, виходи якого з'єднані з входами блоку реконфігурації 13, виходи блоку реконфігурації 13 з'єднані з вихідною шиною 10. Працює автоматизована система розробки діагностичного забезпечення таким чином. У блоці пам'яті 3 записана множина видів відмов об'єкта діагностування, інформація про який подається на інформаційну шин у 1. Формувач діагностичної моделі 2 на основі даних про об'єкт діагностування та множину відмов формує діагностичну модель. У блоці 4 одержання оцінок діагностичних ознак проводиться аналіз моделі, яка сформована у формувачі діагностичної моделі 2 та у блоці моделювання номінального процесу 5. Ознаки поступають на вхід аналізатора відхилень ознак 6, де порівнюються з даними блока 5 моделювання номінального процесу. У результаті формуються відхилення значень ознак. Блок 7 допускового контролю аналізує інформацію відхилень, та можливі аварійні процеси, інформація про які записана у блоці пам'яті 8. В результаті на виходах блоку допускового контролю 7 формується факт відмови, на базі якого аналізатор місця відмови 9 формує 5 82040 інформацію про місце відмови, яка надходить до формувача стану об'єкту 11, який збирає інформацію про усі відмови, та формує вектор стану об'єкту. Аналізатор ресурсу системи 12 аналізує вектор стану системи, та її ресурс і видає оптимальний варіант реконфігурації системи, яку здійснює блок реконфігурації 13. Сигнали для керування блоками формуються на вихідній шині 10. Таким чином, заявлена система має ширші функціональні можливості, а саме - спроможність розробляти діагностичне забезпечення та проводити реконфігурацію системи з урахуванням реесурсу системи. 6
