Спосіб забезпечення санкціонованого доступу до фільтра очищення речовини-носія трубопроводу

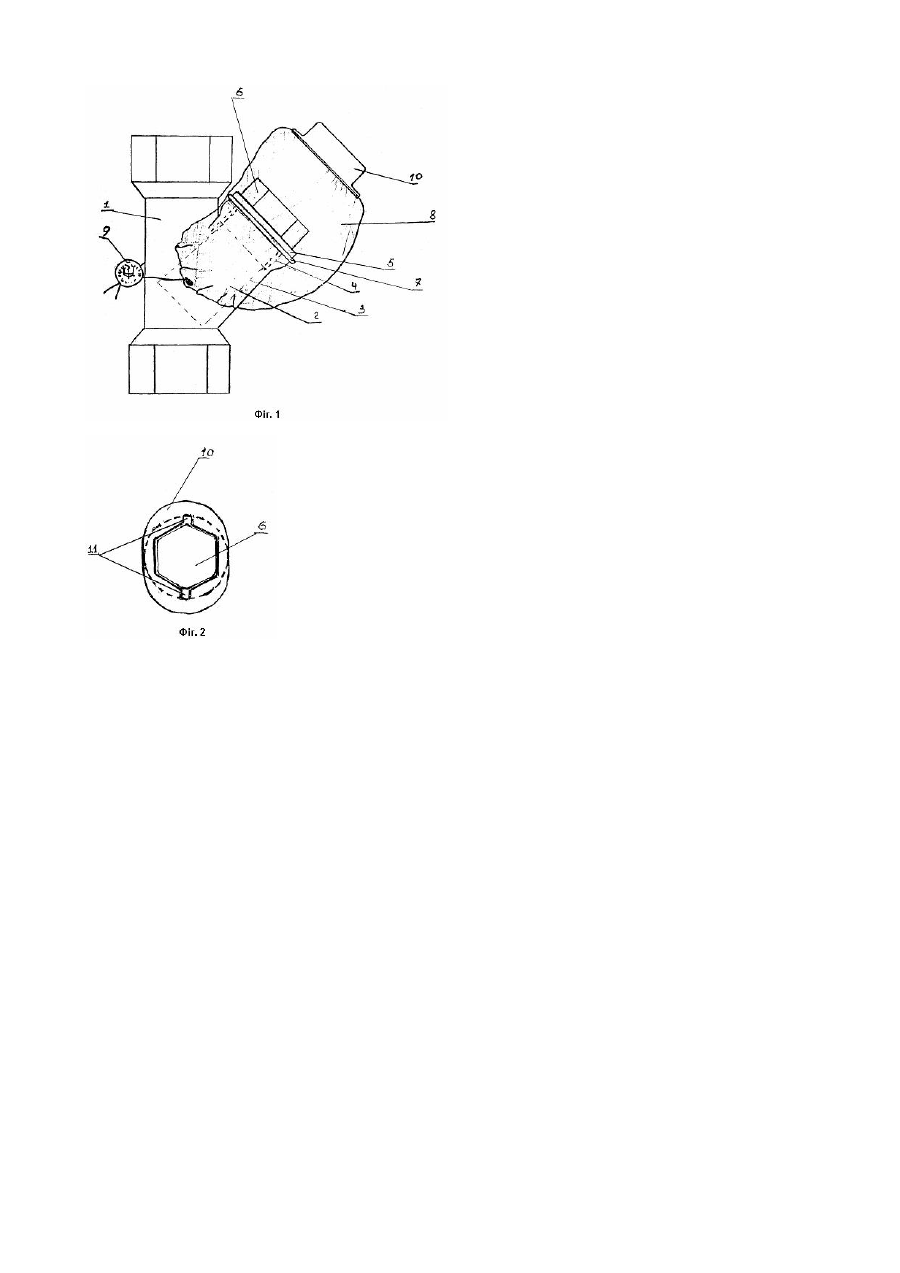

Корисна модель стосується забезпечення контролю та достовірності показів різноманітних лічильників використання речовин, наприклад, води у побутовому середовищі з одночасною її фільтрацією від нерозчинних механічних домішок. Широко відомим є спосіб встановлення лічильників обліку споживання води, при якому у трубопровід перед входом у прилад монтується пристрій для грубого очищення води, у якого фільтруючим елементом є сітка, яка забезпечує затримку крупних завислих механічних часток, піску, іржі, суспензій тощо [ГОСТ 12.2.063-81 "Арматура промышленная трубопроводная"]. Під час експлуатації фільтр забивається затриманими частками і природно потребує очистки чи заміни, для чого в пристрої влаштовано запірну пробку із граненою частиною головки (шестигранним гайкоподібним виступом) для прикладання монтажного ключа, яка за допомогою різі фіксує фільтруючий елемент та герметизує трубопровід. Відкручування цієї пробки і вивільнення різі дає можливість під'єднати інший трубопровід і здійснити відбір води, минаючи лічильник. Для запобігання цьому явищу є можливість застосування засобів зовнішнього пломбування як, наприклад, відомого способу зовнішнього тросового пломбування, який перешкоджає відкручуванню пробки [патент №4433 "Пломба та спосіб її навішування", G09F3/00, Офіційний бюлетень "Промислова власність" №6-1, 1994]. Проте, це зумовлює необхідність присутності при виконанні згаданих регламентних робіт представника відповідної служби, а відтак повторного пломбування і т.п., що призводить до додаткових експлуатаційних витрат та інших незручностей. В основу корисної моделі поставлено завдання запропонувати надійну процедуру обслуговування фільтруючих елементів пристрою очистки з одночасним забезпечуванням від необлікованого відбору (для споживання) води. Поставлене завдання вирішується тим, що у способі забезпечення санкціонованого доступу до фільтра очищення речовини-носія трубопроводу, який включає зовнішнє тросове пломбування зафіксованої у патрубку з сіточним фільтром за різьбовим з'єднанням запірної пробки з прокладкою, згідно з корисною моделлю, патрубок з сіточним фільтром і запірною пробкою огортають еластичною оболонкою, облаштованою спеціалізованим технологічним отвором, форма і розміри якого забезпечують можливість висунення граненої частини запірної пробки, проведення через нього прокладки запірної пробки, сіточного фільтру і протидію проведення трубопроводу, після чого здійснюють стягування еластичної оболонки шнуром пломби і пломбування. Зазначені ознаки дають можливість прикласти монтажний інструмент, наприклад, розвідний гайковий ключ, до граненої частини головки запірної пробки, її відкручування та здійснити переміщення через отвір прокладки запірної пробки (ущільнювача) та змінного сіточного фільтра, унеможливлюючи при цьому приєднання інших елементів до відкритої різі корпуса пристрою. Ознаки корисної моделі створюють умови для спрощеного періодичного профілактичного очищення або заміни фільтруючого елемента споживачами води (чи іншої речовини, що подається трубопроводом) самостійно (без виклику представників спецслужб) і зумовлюють захист від необлікованого її споживання. Спосіб забезпечення санкціонованого доступу може бути застосовано за конструкцією, показаній на фігурі 1 у зібраному положенні, на фігурі 2 показано вигляд спеціалізованого технологічного отвору і запірної пробки зверху. Пристрій містить металевий корпус 1 із фасонним відхиленим патрубком 2, в якому розміщений змінний сіточний фільтр 3, який фіксується в корпусі 1 через влаштовану різь 4 запірною пробкою 5 з профільованим виступом 6 для прикладання монтажного інструмента, і прокладка-ущільнювач 7. Ззовні пристрій огорнений еластичною оболонкою 8, яка зафіксована шнуровою пломбою 9 і має облаштований технологічний отвір 10 з вушками 11, через який може бути пропущено гранену частину головки запірної пробки 5, а також можливо провести такі деталі як прокладка-ущільнювач 7 та змінний сіточний фільтр 3. Конфігурація та розміри отвору 10 не дають змоги приєднати до вільної різі 4, влаштованої на патрубку 2, інших пристроїв типу трубопроводів з метою здійснення відбору води чи іншого енергоносія, мінуючи лічильник. Монтаж пристрою здійснюють таким чином. Корпус 1 у зібраному вигляді пристрою встановлюють у трубопроводі (наприклад, подачі води) послідовно перед входом до лічильника. Ззовні корпус пристрою огортають еластичною оболонкою 8, яка містить спеціалізований отвір 10. Контур еластичної оболонки 8 щільно облягає патрубок 2 з запірною пробкою 5 і фіксується замиканням за допомогою відомих пломбуючих засобів. При необхідності проведення технологічного обслуговування фільтра через отвір 10 в оболонці 8 пропускають гранену частину головки - виступ 6 запірної пробки 5, до якого підводиться монтажний інструмент. Після відокремлення пробки від корпуса через отвір витягують прокладку-ущільнювач пробки та фільтр. Після проведення чистки чи заміни деталі встановлюють на корпус через цей отвір в оболонці у зворотному порядку. Проведення техобслуговування проводиться при відключеній подачі носія (води).
