Змащувальний склад

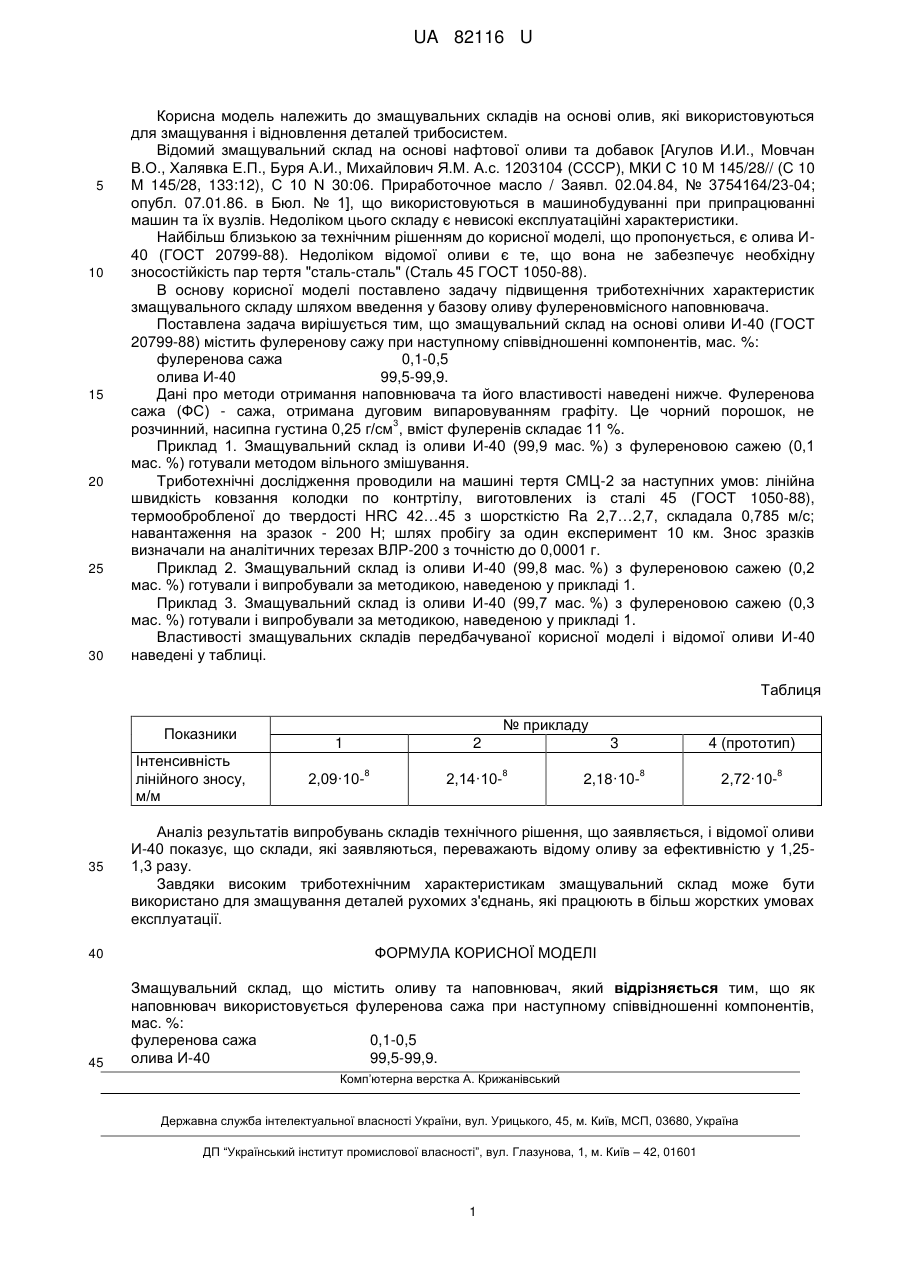

Реферат: Змащувальний склад містить оливу та наповнювач. Як наповнювач використовується фулеренова сажа. UA 82116 U (12) UA 82116 U UA 82116 U 5 10 15 20 25 30 Корисна модель належить до змащувальних складів на основі олив, які використовуються для змащування і відновлення деталей трибосистем. Відомий змащувальний склад на основі нафтової оливи та добавок [Агулов И.И., Мовчан В.О., Халявка Е.П., Буря А.И., Михайлович Я.М. А.с. 1203104 (СССР), МКИ С 10 Μ 145/28// (С 10 Μ 145/28, 133:12), С 10 Ν 30:06. Приработочное масло / Заявл. 02.04.84, № 3754164/23-04; опубл. 07.01.86. в Бюл. № 1], що використовуються в машинобудуванні при припрацюванні машин та їх вузлів. Недоліком цього складу є невисокі експлуатаційні характеристики. Найбільш близькою за технічним рішенням до корисної моделі, що пропонується, є олива И40 (ГОСТ 20799-88). Недоліком відомої оливи є те, що вона не забезпечує необхідну зносостійкість пар тертя "сталь-сталь" (Сталь 45 ГОСТ 1050-88). В основу корисної моделі поставлено задачу підвищення триботехнічних характеристик змащувального складу шляхом введення у базову оливу фулереновмісного наповнювача. Поставлена задача вирішується тим, що змащувальний склад на основі оливи И-40 (ГОСТ 20799-88) містить фулеренову сажу при наступному співвідношенні компонентів, мас. %: фулеренова сажа 0,1-0,5 олива И-40 99,5-99,9. Дані про методи отримання наповнювача та його властивості наведені нижче. Фулеренова сажа (ФС) - сажа, отримана дуговим випаровуванням графіту. Це чорний порошок, не 3 розчинний, насипна густина 0,25 г/см , вміст фулеренів складає 11 %. Приклад 1. Змащувальний склад із оливи И-40 (99,9 мас. %) з фулереновою сажею (0,1 мас. %) готували методом вільного змішування. Триботехнічні дослідження проводили на машині тертя СМЦ-2 за наступних умов: лінійна швидкість ковзання колодки по контртілу, виготовлених із сталі 45 (ГОСТ 1050-88), термообробленої до твердості HRC 42…45 з шорсткістю Ra 2,7…2,7, складала 0,785 м/с; навантаження на зразок - 200 Н; шлях пробігу за один експеримент 10 км. Знос зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0001 г. Приклад 2. Змащувальний склад із оливи И-40 (99,8 мас. %) з фулереновою сажею (0,2 мас. %) готували і випробували за методикою, наведеною у прикладі 1. Приклад 3. Змащувальний склад із оливи И-40 (99,7 мас. %) з фулереновою сажею (0,3 мас. %) готували і випробували за методикою, наведеною у прикладі 1. Властивості змащувальних складів передбачуваної корисної моделі і відомої оливи И-40 наведені у таблиці. Таблиця Показники Інтенсивність лінійного зносу, м/м 35 40 45 № прикладу 1 2,09·10 2 8 2,14·10 4 (прототип) 3 8 2,18·10 8 2,72·10 8 Аналіз результатів випробувань складів технічного рішення, що заявляється, і відомої оливи И-40 показує, що склади, які заявляються, переважають відому оливу за ефективністю у 1,251,3 разу. Завдяки високим триботехнічним характеристикам змащувальний склад може бути використано для змащування деталей рухомих з'єднань, які працюють в більш жорстких умовах експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Змащувальний склад, що містить оливу та наповнювач, який відрізняється тим, що як наповнювач використовується фулеренова сажа при наступному співвідношенні компонентів, мас. %: фулеренова сажа 0,1-0,5 олива И-40 99,5-99,9. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
