Облицювальна система

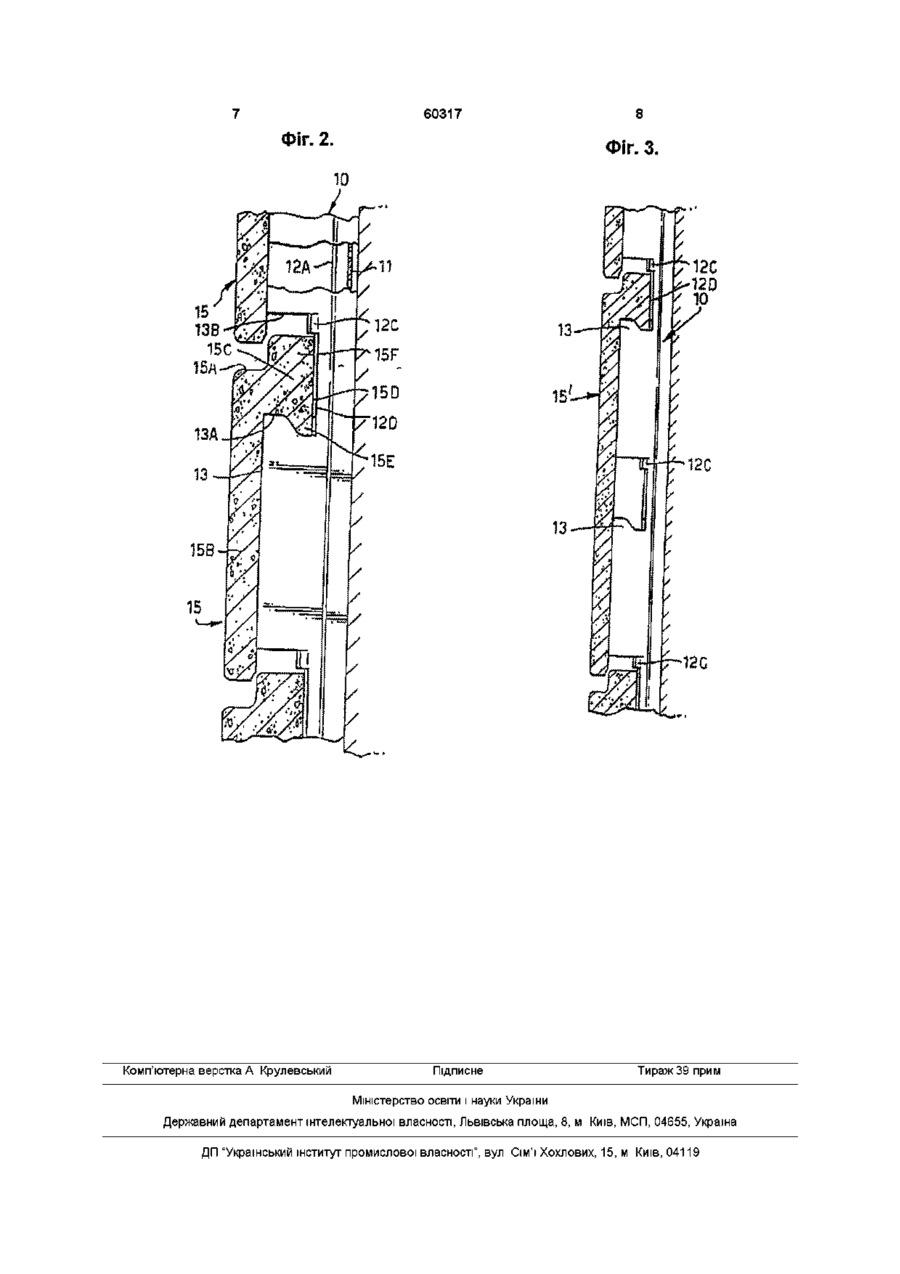

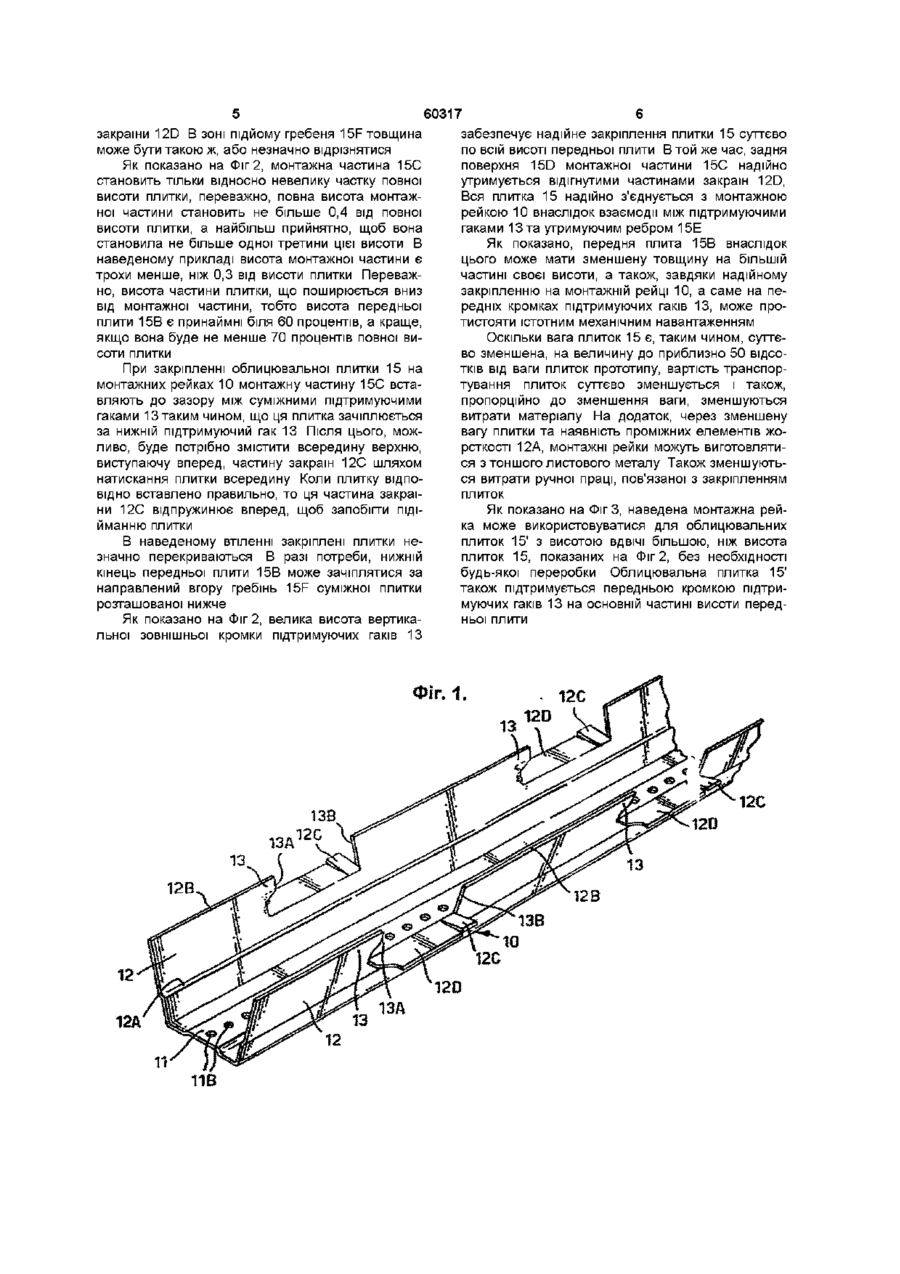

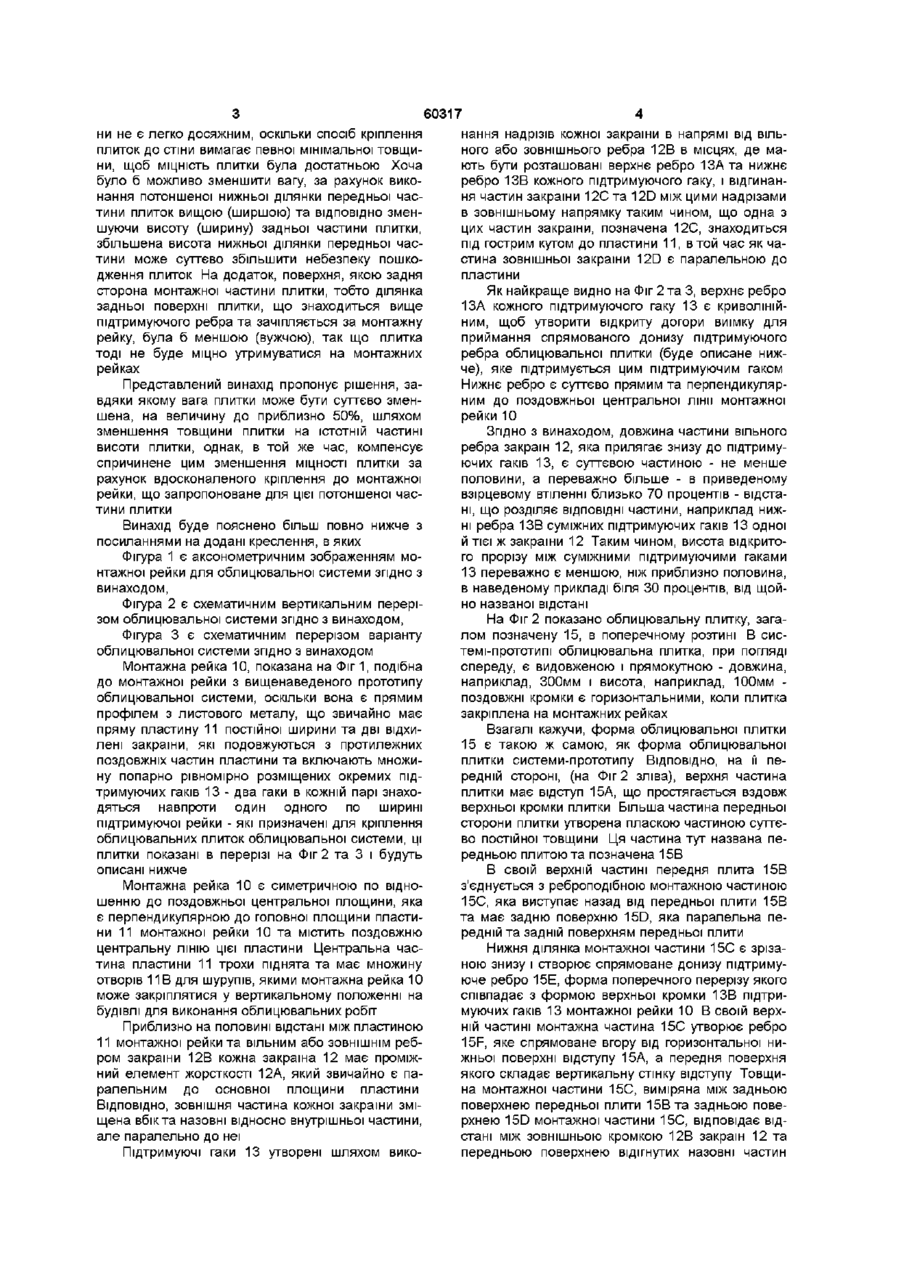

1 Облицювальна система, що включає видовжені облицювальні плитки (15) з кам'яного матеріалу та монтажні рейки (10), призначені для закріплення у вертикальному положенні на СТІНІ будівлі для того, щоб підтримувати плитки (15), з розміщенням плиток одна над одною з горизонтальною орієнтацією їх поздовжнього виміру і з розташуванням суміжних по вертикалі плиток в стик та, додатково, з перекриванням одна одної, кожна облицювальна плитка (15) має на її передній стороні відступ (15А), який простягається вздовж верхнього краю плитки, та передню плиту, яка простягається від відступу вниз до нижньої кромки плитки, та має на її задній стороні спрямоване вниз підтримуюче ребро (15Е), яке простягається паралельно до нижнього і верхнього країв плитки, та кожна монтажна рейка (10) має принаймні одну закраїну (12), яка простягається в поздовжньому напрямку монтажної рейки та має множину підтримуючих гаків (13), рівномірно розташованих в поздовжньому напрямку монтажної рейки та призначених для того, щоб входити знизу в зачеплення з підтримуючими ребрами (15Е) плиток (15) для утримування плиток, яка відрізняється тим, що нижня кромка підтримуючого ребра (15Е) віддалена від верхньої кромки плитки (15) на відстань, яка є не більшою, ніж приблизно 0,4, а переважно не більшою, ніж приблизно 0,3 від загальної висоти плитки, та кожний підтримуючий гак (13) має передню кромку, що утворена передньою кромкою (12В) закраїни (12) та служить поперечною підпорою для плитки (15), підтримуваної ним, причому довжина передньої кромки підтримуючого гака (13) становить принаймні половину відстані між ВІДПОВІДНИМИ точками суміжних підтримуючих гаків 2 Облицювальна система за п і , яка відрізняється тим, що висота кожної плитки (15і) приблизно дорівнює ПОДВІЙНІЙ відстані між суміжними підтримуючими гаками (13) монтажної рейки (10) О CO Цей винахід стосується облицювальних систем такого типу, що включають горизонтально видовжені облицювальні панелі з кам'яного матеріалу підтримувані монтажними рейками, пристосованими для закріплення на СТІНІ будівлі у вертикальному положенні Більш детально, винахід відноситься до облицювальних систем типу, визначеного далі в описовій частині незалежного пункту формули винаходу Облицювальна система такого типу відома, наприклад, з публікації заявки на патент WO92/08857 У втіленні прототипу системи, який зараз наявний на ринку, довжина облицювальних панелей або плиток становить 300мм, в інших випадках 600мм, а їхні висота (ширина) та товщина становлять ВІДПОВІДНО 100мм та 30мм Вони виробляються з штучного каменю на основі мармурової кришки, цементу та пігментів Як легко можна переконатись, облицювальні плитки мають істотну вагу Завдяки цій вазі, порядку 50кг на квадратний метр облицьованої поверхні стіни, вартість транспортування плитки з місця виробництва на місце будівництва становить суттєву частину від загальних витрат на облицювання, особливо якщо ці плитки необхідно транспортувати на довгі відстані Через високу вартість транспортування навряд чи є економічно доцільним експортувати такі плитки, може за винятком близьких експортних ринків В певних випадках навіть при внутрішніх перевезеннях їх вартість може зробити систему економічно неприйнятною Оскільки це зумовлено природою матеріалу плитки, єдиною можливістю для зменшення ваги є зменшення и товщини Однак, зменшення товщи о (О 60317 нання надрізів кожної закраїни в напрямі від вільного або зовнішнього ребра 12В в місцях, де мають бути розташовані верхнє ребро 13Ата нижнє ребро 13В кожного підтримуючого гаку, і відгинання частин закраїни 12С та 12D між цими надрізами в зовнішньому напрямку таким чином, що одна з цих частин закраїни, позначена 12С, знаходиться під гострим кутом до пластини 11, в той час як частина зовнішньої закраїни 12D є паралельною до пластини Як найкраще видно на Фіг 2 та 3, верхнє ребро 13А кожного підтримуючого гаку 13 є криволінійним, щоб утворити відкриту догори виїмку для приймання спрямованого донизу підтримуючого ребра облицювальної плитки (буде описане нижче), яке підтримується цим підтримуючим гаком Нижнє ребро є суттєво прямим та перпендикулярПредставлений винахід пропонує рішення, заним до поздовжньої центральної лінії монтажної вдяки якому вага плитки може бути суттєво зменрейки 10 шена, на величину до приблизно 50%, шляхом зменшення товщини плитки на ІСТОТНІЙ частині Згідно З винаходом, довжина частини вільного висоти плитки, однак, в той же час, компенсує ребра закраїн 12, яка прилягає знизу до підтримуспричинене цим зменшення МІЦНОСТІ плитки за ючих гаків 13, є суттєвою частиною - не менше рахунок вдосконаленого кріплення до монтажної половини, а переважно більше - в приведеному рейки, що запропоноване для цієї потоншеної часвзірцевому втіленні близько 70 процентів - відстатини плитки ні, що розділяє ВІДПОВІДНІ частини, наприклад нижні ребра 13В суміжних підтримуючих гаків 13 одної Винахід буде пояснено більш повно нижче з й тієї ж закраїни 12 Таким чином, висота відкритопосиланнями на додані креслення, в яких го прорізу між суміжними підтримуючими гаками Фігура 1 є аксонометричним зображенням мо13 переважно є меншою, ніж приблизно половина, нтажної рейки для облицювальної системи згідно з в наведеному прикладі біля ЗО процентів, від щойвинаходом, но названої відстані Фігура 2 є схематичним вертикальним перерізом облицювальної системи згідно з винаходом, На Фіг 2 показано облицювальну плитку, загалом позначену 15, в поперечному розтині В сисФігура 3 є схематичним перерізом варіанту темі-прототипі облицювальна плитка, при погляді облицювальної системи згідно з винаходом спереду, є видовженою і прямокутною - довжина, Монтажна рейка 10, показана на Фіг 1, подібна наприклад, 300мм і висота, наприклад, 100мм до монтажної рейки з вищенаведеного прототипу поздовжні кромки є горизонтальними, коли плитка облицювальної системи, оскільки вона є прямим закріплена на монтажних рейках профілем з листового металу, що звичайно має пряму пластину 11 постійної ширини та дві відхиВзагалі кажучи, форма облицювальної плитки лені закраїни, які подовжуються з протилежних 15 є такою ж самою, як форма облицювальної поздовжніх частин пластини та включають множиплитки системи-прототипу ВІДПОВІДНО, на її пену попарно рівномірно розміщених окремих підредній стороні, (на Фіг 2 зліва), верхня частина тримуючих гаків 13 - два гаки в кожній парі знахоплитки має відступ 15А, що простягається вздовж дяться навпроти один одного по ширині верхньої кромки плитки Більша частина передньої підтримуючої рейки - які призначені для кріплення сторони плитки утворена пласкою частиною суттєоблицювальних плиток облицювальної системи, ці во постійної товщини Ця частина тут названа пеплитки показані в перерізі на Фіг 2 та 3 і будуть редньою плитою та позначена 15В описані нижче В своїй верхній частині передня плита 15В з'єднується з реброподібною монтажною частиною Монтажна рейка 10 є симетричною по відно15С, яка виступає назад від передньої плити 15В шенню до поздовжньої центральної площини, яка та має задню поверхню 15D, яка паралельна пеє перпендикулярною до головної площини пластиредній та задній поверхням передньої плити ни 11 монтажної рейки 10 та містить поздовжню центральну ЛІНІЮ цієї пластини Центральна часНижня ділянка монтажної частини 15С є зрізатина пластини 11 трохи піднята та має множину ною знизу і створює спрямоване донизу підтримуотворів 11В для шурупів, якими монтажна рейка 10 юче ребро 15Е, форма поперечного перерізу якого може закріплятися у вертикальному положенні на співпадає з формою верхньої кромки 13В підтрибудівлі для виконання облицювальних робіт муючих гаків 13 монтажної рейки 10 В своїй верхній частині монтажна частина 15С утворює ребро Приблизно на половині відстані між пластиною 15F, яке спрямоване вгору від горизонтальної ни11 монтажної рейки та вільним або ЗОВНІШНІМ ребжньої поверхні відступу 15А, а передня поверхня ром закраїни 12В кожна закраїна 12 має проміжякого складає вертикальну стінку відступу Товщиний елемент жорсткості 12А, який звичайно є пана монтажної частини 15С, виміряна між задньою ралельним до основної площини пластини поверхнею передньої плити 15В та задньою повеВІДПОВІДНО, ЗОВНІШНЯ частина кожної закраїни змірхнею 15D монтажної частини 15С, відповідає відщена вбікта назовні відносно внутрішньої частини, стані між зовнішньою кромкою 12В закраїн 12 та але паралельно до неї передньою поверхнею відігнутих назовні частин Підтримуючі гаки 13 утворені шляхом викони не є легко досяжним, оскільки спосіб кріплення плиток до стіни вимагає певної мінімальної товщини, щоб МІЦНІСТЬ плитки була достатньою Хоча було б можливо зменшити вагу, за рахунок виконання потоншеної нижньої ділянки передньої частини плиток вищою (ширшою) та ВІДПОВІДНО зменшуючи висоту (ширину) задньої частини плитки, збільшена висота нижньої ділянки передньої частини може суттєво збільшити небезпеку пошкодження плиток На додаток, поверхня, якою задня сторона монтажної частини плитки, тобто ділянка задньої поверхні плитки, що знаходиться вище підтримуючого ребра та зачіпляється за монтажну рейку, була б меншою (вужчою), так що плитка тоді не буде міцно утримуватися на монтажних рейках закраїни 12D В зоні підйому гребеня 15F товщина може бути такою ж, або незначно відрізнятися Як показано на Фіг 2, монтажна частина 15С становить тільки відносно невелику частку повної висоти плитки, переважно, повна висота монтажної частини становить не більше 0,4 від повної висоти плитки, а найбільш прийнятно, щоб вона становила не більше одної третини цієї висоти В наведеному прикладі висота монтажної частини є трохи менше, ніж 0,3 від висоти плитки Переважно, висота частини плитки, що поширюється вниз від монтажної частини, тобто висота передньої плити 15В є принаймні біля 60 процентів, а краще, якщо вона буде не менше 70 процентів повної висоти плитки При закріпленні облицювальної плитки 15 на монтажних рейках 10 монтажну частину 15С вставляють до зазору між суміжними підтримуючими гаками 13 таким чином, що ця плитка зачіплюється за нижній підтримуючий гак 13 Після цього, можливо, буде потрібно змістити всередину верхню, виступаючу вперед, частину закраїн 12С шляхом натискання плитки всередину Коли плитку ВІДПОВІДНО вставлено правильно, то ця частина закраїни 12С відпружинює вперед, щоб запобігти підійманню плитки В наведеному втіленні закріплені плитки незначно перекриваються В разі потреби, нижній кінець передньої плити 15В може зачіплятися за направлений вгору гребінь 15F суміжної плитки розташованої нижче Як показано на Фіг 2, велика висота вертикальної зовнішньої кромки підтримуючих гаків 13 60317 забезпечує надійне закріплення плитки 15 суттєво по всій висоті передньої плити В той же час, задня поверхня 15D монтажної частини 15С надійно утримується відігнутими частинами закраїн 12D, Вся плитка 15 надійно з'єднується з монтажною рейкою 10 внаслідок взаємодії між підтримуючими гаками 13 та утримуючим ребром 15Е Як показано, передня плита 15В внаслідок цього може мати зменшену товщину на більшій частині своєї висоти, а також, завдяки надійному закріпленню на монтажній рейці 10, а саме на передніх кромках підтримуючих гаків 13, може протистояти істотним механічним навантаженням Оскільки вага плиток 15 є, таким чином, суттєво зменшена, на величину до приблизно 50 ВІДСОТКІВ ВІД ваги плиток прототипу, вартість транспортування плиток суттєво зменшується і також, пропорційно до зменшення ваги, зменшуються витрати матеріалу На додаток, через зменшену вагу плитки та наявність проміжних елементів жорсткості 12А, монтажні рейки можуть виготовлятися з тоншого листового металу Також зменшуються витрати ручної праці, пов'язаної з закріпленням плиток Як показано на Фіг 3, наведена монтажна рейка може використовуватися для облицювальних плиток 15' з висотою ВДВІЧІ більшою, ніж висота плиток 15, показаних на Фіг 2, без необхідності будь-якої переробки Облицювальна плитка 15' також підтримується передньою кромкою підтримуючих гаків 13 на основній частині висоти передньої плити . 12С Фіг. 1. 1 2 D 1 3 13 13А 12С 13В 12С 120 13 12В 12 В 12С 120 13 12 13А 10 8 60317 Фіг. 2. Фіг. 3. 12С 1 3 12С Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
