Опалювальний газовий апарат

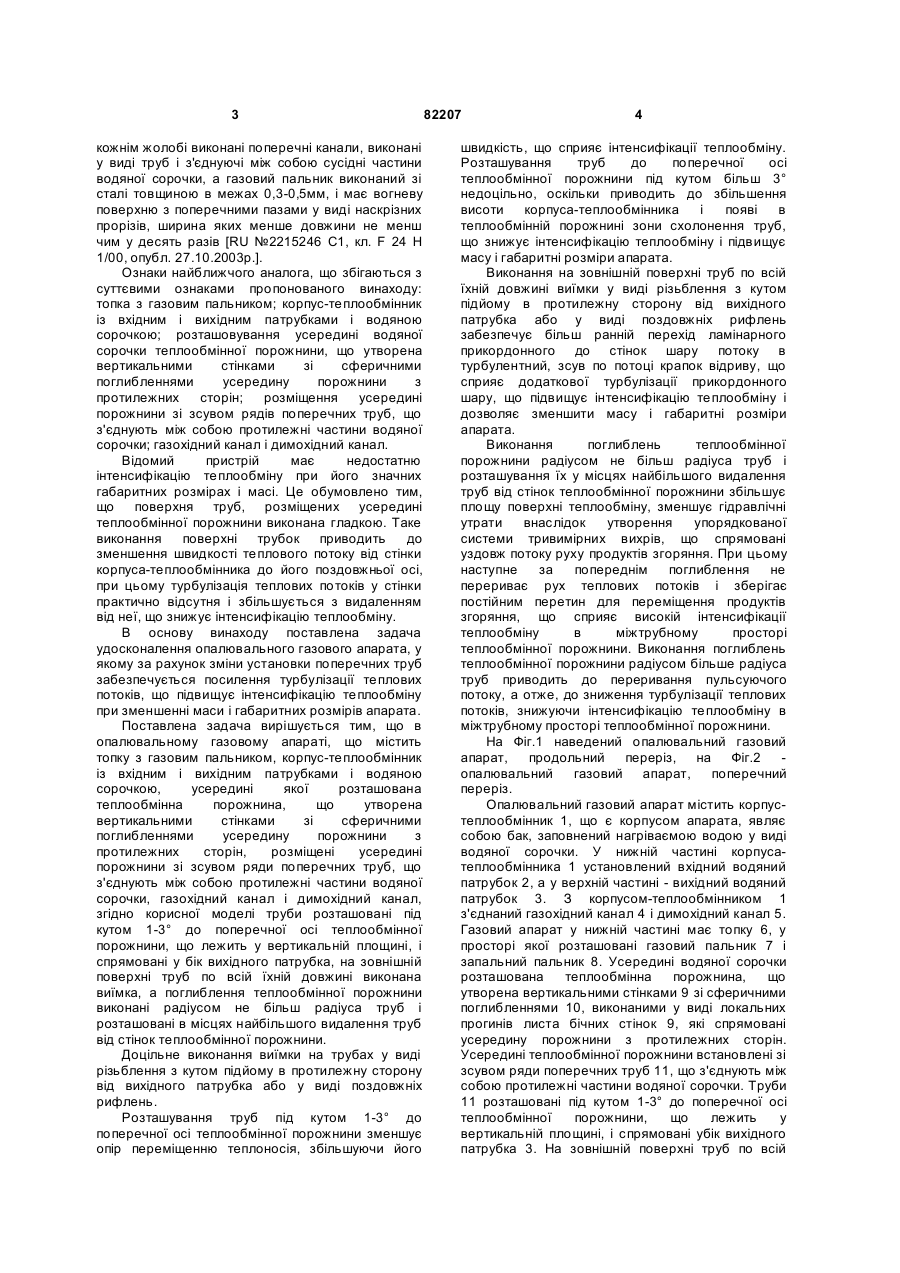

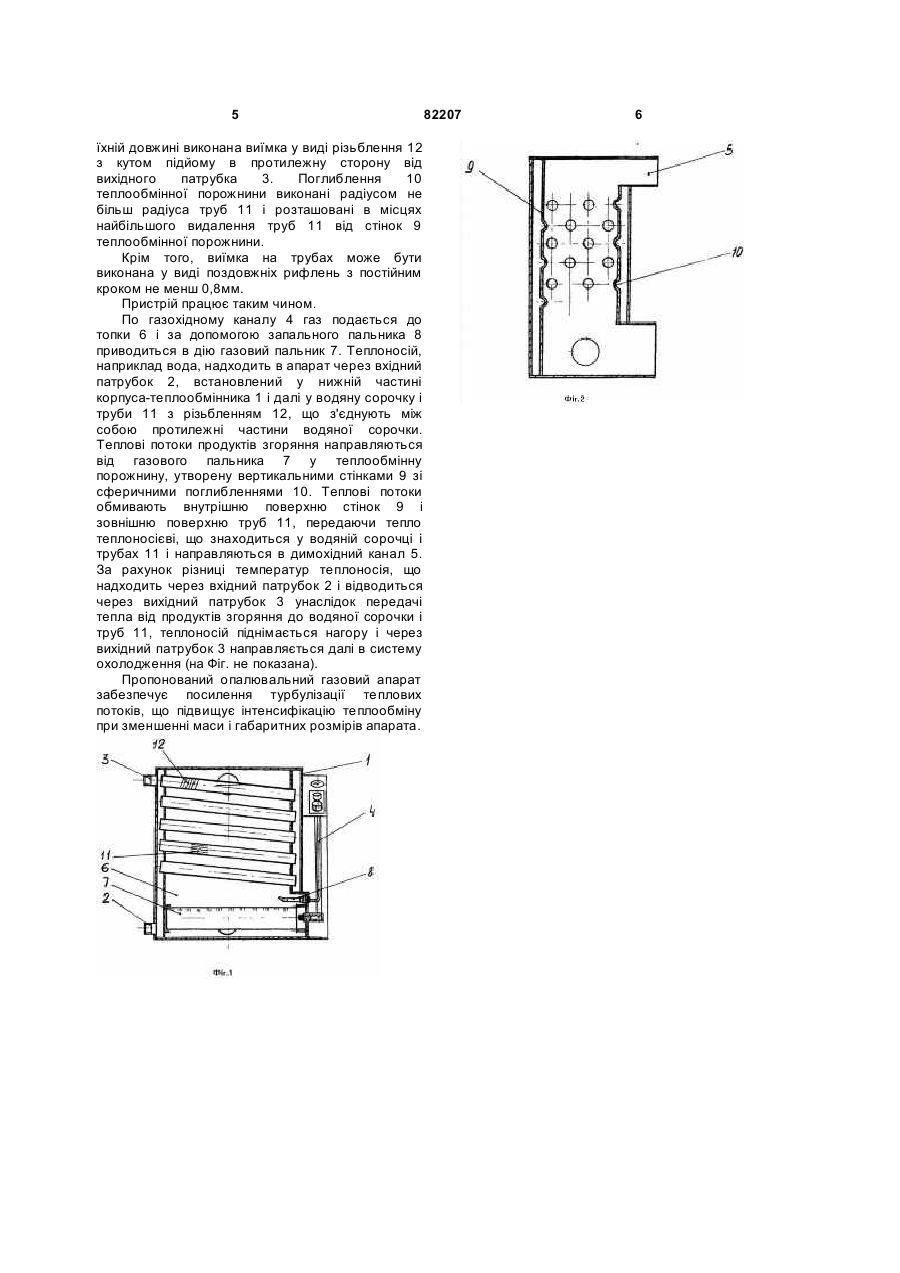

1. Опалювальний газовий апарат, що містить топку з газовим пальником, корпус-теплообмінник із вхідним і вихідним патрубками і водяною сорочкою, усередині якої розташована теплообмінна порожнина, що утворена вертикальними стінками зі сферичними поглибленнями усередину порожнини з протилежних сторін, розміщені усередині 2 C2 1 3 кожнім жолобі виконані поперечні канали, виконані у виді труб і з'єднуючі між собою сусідні частини водяної сорочки, а газовий пальник виконаний зі сталі товщиною в межах 0,3-0,5мм, і має вогневу поверхню з поперечними пазами у виді наскрізних прорізів, ширина яких менше довжини не менш чим у десять разів [RU №2215246 С1, кл. F 24 Η 1/00, опубл. 27.10.2003р.]. Ознаки найближчого аналога, що збігаються з суттєвими ознаками пропонованого винаходу: топка з газовим пальником; корпус-теплообмінник із вхідним і вихідним патрубками і водяною сорочкою; розташовування усередині водяної сорочки теплообмінної порожнини, що утворена вертикальними стінками зі сферичними поглибленнями усередину порожнини з протилежних сторін; розміщення усередині порожнини зі зсувом рядів поперечних труб, що з'єднують між собою протилежні частини водяної сорочки; газохідний канал і димохідний канал. Відомий пристрій має недостатню інтенсифікацію теплообміну при його значних габаритних розмірах і масі. Це обумовлено тим, що поверхня труб, розміщених усередині теплообмінної порожнини виконана гладкою. Таке виконання поверхні трубок приводить до зменшення швидкості теплового потоку від стінки корпуса-теплообмінника до його поздовжньої осі, при цьому турбулізація теплових потоків у стінки практично відсутня і збільшується з видаленням від неї, що знижує інтенсифікацію теплообміну. В основу винаходу поставлена задача удосконалення опалювального газового апарата, у якому за рахунок зміни установки поперечних труб забезпечується посилення турбулізації теплових потоків, що підвищує інтенсифікацію теплообміну при зменшенні маси і габаритних розмірів апарата. Поставлена задача вирішується тим, що в опалювальному газовому апараті, що містить топку з газовим пальником, корпус-теплообмінник із вхідним і вихідним патрубками і водяною сорочкою, усередині якої розташована теплообмінна порожнина, що утворена вертикальними стінками зі сферичними поглибленнями усередину порожнини з протилежних сторін, розміщені усередині порожнини зі зсувом ряди поперечних труб, що з'єднують між собою протилежні частини водяної сорочки, газохідний канал і димохідний канал, згідно корисної моделі труби розташовані під кутом 1-3° до поперечної осі теплообмінної порожнини, що лежить у вертикальній площині, і спрямовані у бік вихідного патрубка, на зовнішній поверхні труб по всій їхній довжині виконана виїмка, а поглиблення теплообмінної порожнини виконані радіусом не більш радіуса труб і розташовані в місцях найбільшого видалення труб від стінок теплообмінної порожнини. Доцільне виконання виїмки на трубах у виді різьблення з кутом підйому в протилежну сторону від вихідного патрубка або у виді поздовжніх рифлень. Розташування труб під кутом 1-3° до поперечної осі теплообмінної порожнини зменшує опір переміщенню теплоносія, збільшуючи його 82207 4 швидкість, що сприяє інтенсифікації теплообміну. Розташування труб до поперечної осі теплообмінної порожнини під кутом більш 3° недоцільно, оскільки приводить до збільшення висоти корпуса-теплообмінника і появі в теплообмінній порожнині зони схолонення труб, що знижує інтенсифікацію теплообміну і підвищує масу і габаритні розміри апарата. Виконання на зовнішній поверхні труб по всій їхній довжині виїмки у виді різьблення з кутом підйому в протилежну сторону від вихідного патрубка або у виді поздовжніх рифлень забезпечує більш ранній перехід ламінарного прикордонного до стінок шару потоку в турбулентний, зсув по потоці крапок відриву, що сприяє додаткової турбулізації прикордонного шару, що підвищує інтенсифікацію теплообміну і дозволяє зменшити масу і габаритні розміри апарата. Виконання поглиблень теплообмінної порожнини радіусом не більш радіуса труб і розташування їх у місцях найбільшого видалення труб від стінок теплообмінної порожнини збільшує площу поверхні теплообміну, зменшує гідравлічні утрати внаслідок утворення упорядкованої системи тривимірних вихрів, що спрямовані уздовж потоку руху продуктів згоряння. При цьому наступне за попереднім поглиблення не перериває рух теплових потоків і зберігає постійним перетин для переміщення продуктів згоряння, що сприяє високій інтенсифікації теплообміну в міжтрубному просторі теплообмінної порожнини. Виконання поглиблень теплообмінної порожнини радіусом більше радіуса труб приводить до переривання пульсуючого потоку, а отже, до зниження турбулізації теплових потоків, знижуючи інтенсифікацію теплообміну в міжтрубному просторі теплообмінної порожнини. На Фіг.1 наведений опалювальний газовий апарат, продольний переріз, на Фіг.2 опалювальний газовий апарат, поперечний переріз. Опалювальний газовий апарат містить корпустеплообмінник 1, що є корпусом апарата, являє собою бак, заповнений нагріваємою водою у виді водяної сорочки. У нижній частині корпусатеплообмінника 1 установлений вхідний водяний патрубок 2, а у верхній частині - вихідний водяний патрубок 3. З корпусом-теплообмінником 1 з'єднаний газохідний канал 4 і димохідний канал 5. Газовий апарат у нижній частині має топку 6, у просторі якої розташовані газовий пальник 7 і запальний пальник 8. Усередині водяної сорочки розташована теплообмінна порожнина, що утворена вертикальними стінками 9 зі сферичними поглибленнями 10, виконаними у виді локальних прогинів листа бічних стінок 9, які спрямовані усередину порожнини з протилежних сторін. Усередині теплообмінної порожнини встановлені зі зсувом ряди поперечних труб 11, що з'єднують між собою протилежні частини водяної сорочки. Труби 11 розташовані під кутом 1-3° до поперечної осі теплообмінної порожнини, що лежить у вертикальній площині, і спрямовані убік вихідного патрубка 3. На зовнішній поверхні труб по всій 5 їхній довжині виконана виїмка у виді різьблення 12 з кутом підйому в протилежну сторону від вихідного патрубка 3. Поглиблення 10 теплообмінної порожнини виконані радіусом не більш радіуса труб 11 і розташовані в місцях найбільшого видалення труб 11 від стінок 9 теплообмінної порожнини. Крім того, виїмка на трубах може бути виконана у виді поздовжніх рифлень з постійним кроком не менш 0,8мм. Пристрій працює таким чином. По газохідному каналу 4 газ подається до топки 6 і за допомогою запального пальника 8 приводиться в дію газовий пальник 7. Теплоносій, наприклад вода, надходить в апарат через вхідний патрубок 2, встановлений у нижній частині корпуса-теплообмінника 1 і далі у водяну сорочку і труби 11 з різьбленням 12, що з'єднують між собою протилежні частини водяної сорочки. Теплові потоки продуктів згоряння направляються від газового пальника 7 у теплообмінну порожнину, утворену вертикальними стінками 9 зі сферичними поглибленнями 10. Теплові потоки обмивають внутрішню поверхню стінок 9 і зовнішню поверхню труб 11, передаючи тепло теплоносієві, що знаходиться у водяній сорочці і трубах 11 і направляються в димохідний канал 5. За рахунок різниці температур теплоносія, що надходить через вхідний патрубок 2 і відводиться через вихідний патрубок 3 унаслідок передачі тепла від продуктів згоряння до водяної сорочки і труб 11, теплоносій піднімається нагору і через вихідний патрубок 3 направляється далі в систему охолодження (на Фіг. не показана). Пропонований опалювальний газовий апарат забезпечує посилення турбулізації теплових потоків, що підвищує інтенсифікацію теплообміну при зменшенні маси і габаритних розмірів апарата. 82207 6
