Опалювальний газовий апарат генеренка о.о. (гкп-5)

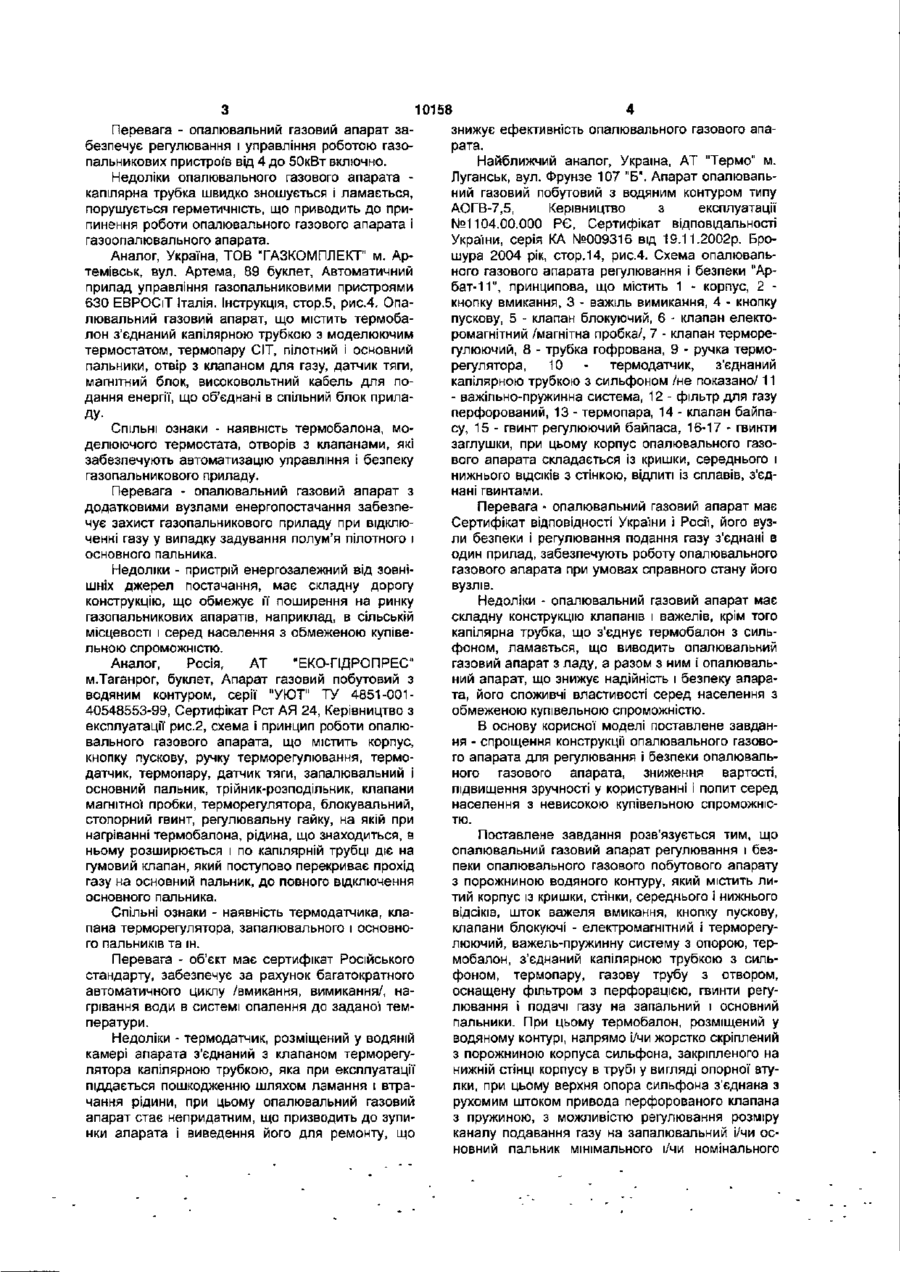

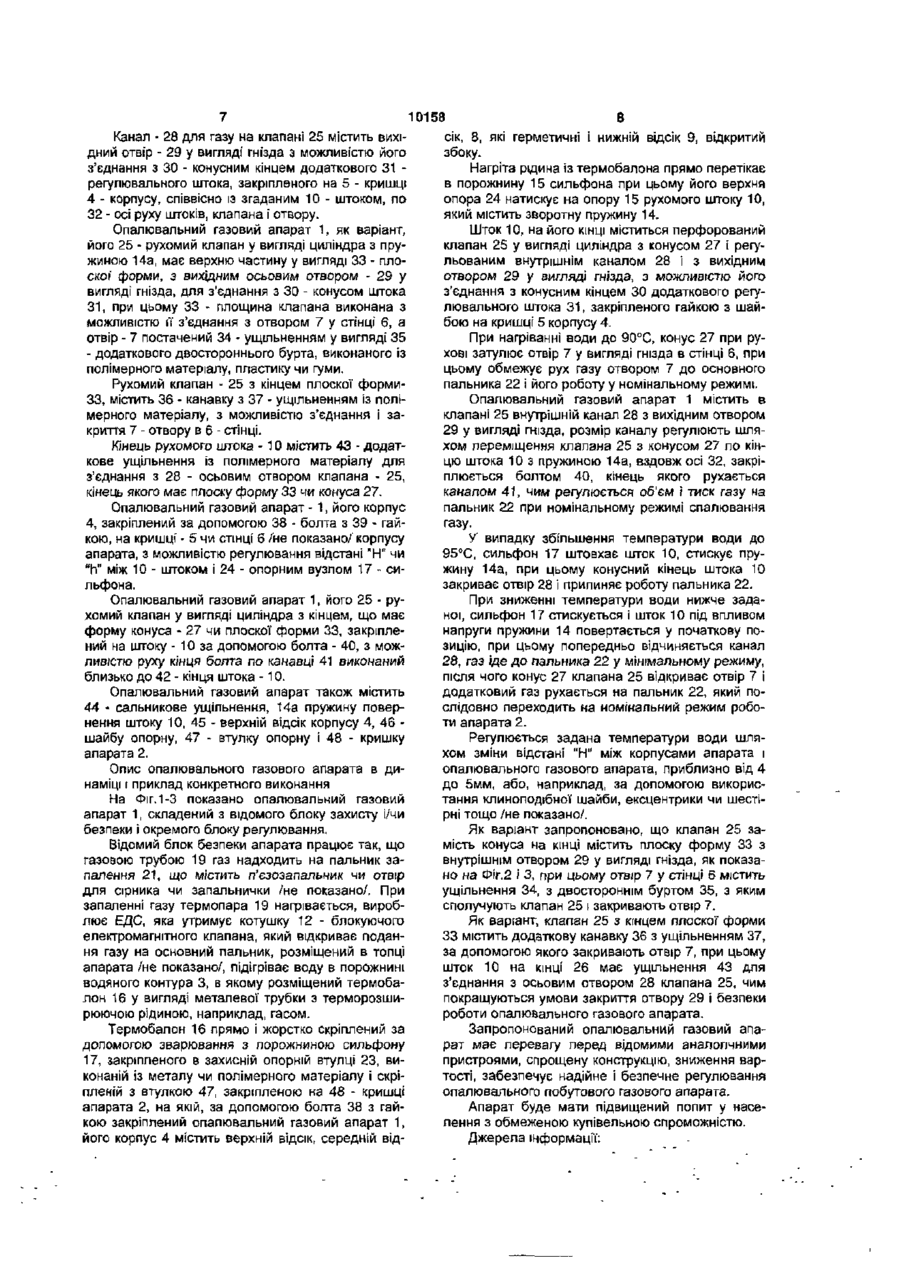

1. Опалювальний газовий апарат з водяним контуром, який містить корпус з кришкою, стінки з отвором, середній і нижній ВІДСІКИ, шток з приводом, кнопки, блокуючі електромагнітний і терморегулюючий клапани, пружинну систему з опорою, термодатчик у вигляді термобалона, з'єднаного трубкою з сильфоном, термопару, газову трубу з фільтром перфорації, гвинти регулювання і подавання газу на запальний і/чи основний пальник, який відрізняється тим, що термобалон прямо скріплений з сильфоном, що закріплений на СТІНЦІ корпусу і з'єднаний із опорою рухомого штока з пружиною і перфорованим клапаном, з можливістю регулювання отвору каналу подавання газу на пальник. 2. Апарат за п.1, який відрізняється тим, що перфорований клапан для газу виконаний у вигляді циліндра з конусом на його кінці, з можливістю його з'єднання з отвором в стінці у вигляді гнізда. 3. Апарат за пп.1, 2, який відрізняється тим, що рухомий клапан містить додатковий отвір у вигляді внутрішнього регульованого каналу для подання газу на пальник. 4. Апарат за пп.1-3, який відрізняється тим, що рухомий клапан містить вихідний отвір у вигляді Корисна модель відноситься до пристрою для регулювання побутових технічних об'єктів. Відомі пристрої складні конструктивно, енергозалежні, дорогі і затратні при їх виготовленні. Завдання корисної моделі - опалювальний газовий апарат регулювання і безпеки опалювального газового побутового апарату, спрощеної конструкції, яку виготовляють з низькою собівартістю і при її роботі забезпечується достатня надійність і безпека апарата. Аналог, Україна, Красилівський агрегатний завод, автоматика безпеки і регулювання "ФАКЕЛ-2 гнізда, з можливістю його з" єднання з конусом додаткового штока, який закріплений на кришці чи стінці співвісно із згаданим штоком. 5. Апарат за пп.1-4, який відрізняється тим, що рухомий клапан у вигляді циліндра містить верхню частину плоскої форми з вихідним осьовим отвором, з можливістю його з'єднання з конусом додаткового штока і отвором в СТІНЦІ, ЯКИЙ оснащений ущільненням у вигляді кільця з буртом. 6. Апарат за пп.1-5, який відрізняється тим, що рухомий клапан з кінцем плоскої форми містить канавку з ущільненням із полімерного матеріалу, з можливістю з'єднання з отвором в стінці і його затулення. 7. Апарат за пп.1, 2, який відрізняється тим, що кінець рухомого штока містить додаткове ущільнення із полімерного матеріалу у вигляді прокладки чи шайби з можливістю з'єднання з осьовим отвором в клапані, який виконаний плоскої форми, чи у вигляді гнізда. 8. Апарат за пп.1-7, який відрізняється тим, що його корпус закріплений на кришці чи стінці корпусу апарата за допомогою болта з гайкою, з можливістю регулювання відстані рухомого штока від сильфона. 9. Апарат за пп.1-8, який відрізняється тим, що його рухомий клапан з кінцем у вигляді конуса чи плоскої форми, закріплений до штока за допомогою болта, з можливістю руху його кінця по канавці, яка виконана на кінці штока. 01", паспорт СР 05.000000 ПС, №0430387 від 08.04.2003р., що містить термобалон /датчик температури/ з'єднаний капілярною трубкою з сильфоном, ручки регулювання, управління, вхідний і вихідний патрубки для газу, термопари /датчик наявності полум'я/ гвинт регулювання полум'я пальника, контролю тиску газу на виході, які об'єднані в блок опалювального газового апарата. Спільні ознаки - наявність термобалону, сильфону, газової труби з пальником, вузли скріплення у єдиний блок опалювального газового апарата. GO Ю 10158 Перевага - опалювальний газовий апарат забезпечує регулювання і управління роботою газопальникових пристроїв від 4 до 50кВт включно. Недоліки опалювального газового апарата капілярна трубка швидко зношується і ламається, порушується герметичність, що приводить до припинення роботи опалювального газового апарата і газоопалювального апарата. Аналог, Україна, ТОВ ТАЗКОМПЛЕКТ" м. Артемівськ, вул. Артема, 89 буклет, Автоматичний прилад управління газопальниковими пристроями 630 ЕВРОСіТ Італія. Інструкція, стор.5, рис.4. Опалювальний газовий апарат, що містить термобалон з'єднаний капілярною трубкою з моделюючим термостатом, термопару СІТ, пілотний і основний пальники, отвір з клапаном для газу, датчик тяги, магнітний блок, високовольтний кабель для подання енергії, що об'єднані в спільний блок прилаДУ СПІЛЬНІ ознаки - наявність термобалона, моделюючого термостата, отворів з клапанами, які забезпечують автоматизацію управління і безпеку газопальникового приладу. Перевага - опалювальний газовий апарат з додатковими вузлами енергопостачання забезпечує захист газопальникового приладу при відключенні газу у випадку задування полум'я пілотного і основного пальника. Недоліки - пристрій енергозалежний від зовнішніх джерел постачання, має складну дорогу конструкцію, що обмежує її поширення на ринку газопальникових апаратів, наприклад, в сільській місцевості і серед населення з обмеженою купівельною спроможністю. Аналог, Росія, AT "ЕКО-ГІДРОПРЕС" м.Таганрог, буклет, Апарат газовий побутовий з водяним контуром, серії "УЮТ" ТУ 4851-00140548553-99, Сертифікат Рст АЯ 24, Керівництво з експлуатації рис.2, схема і принцип роботи опалювального газового апарата, що містить корпус, кнопку пускову, ручку терморегулювання, термодатчик, термопару, датчик тяги, запалювальний і основний пальник, трійник-розподільник, клапани магнітної пробки, терморегулятора, блокувальний, стопорний гвинт, регулювальну гайку, на якій при нагріванні термобалона, рідина, що знаходиться, в ньому розширюється і по капілярній трубці діє на гумовий клапан, який поступово перекриває прохід газу на основний пальник, до повного відключення основного пальника. Спільні ознаки - наявність термодатчика, клапана терморегулятора, запалювального і основного пальників та ін. Перевага - об'єкт має сертифікат Російського стандарту, забезпечує за рахунок багатократного автоматичного циклу /вмикання, вимикання/, нагрівання води в системі опалення до задано'і температури. Недоліки - термодатчик, розміщений у водяній камері апарата з'єднаний з клапаном терморегулятора капілярною трубкою, яка при експлуатації піддається пошкодженню шляхом ламання і втрачання рідини, при цьому опалювальний газовий апарат стає непридатним, що призводить до зупинки апарата і виведення його для ремонту, що знижує ефективність опалювального газового апарата. Найближчий аналог, Україна, AT "Термо" м. Луганськ, вул. Фрунзе 107 "Б". Апарат опалювальний газовий побутовий з водяним контуром типу АОГВ-7,5, Керівництво з експлуатації №1104.00.000 РЄ, Сертифікат відповідальності України, серія КА №009316 від 19.11.2002р. Брошура 2004 рік, стор.14, рис.4. Схема опалювального газового апарата регулювання і безпеки "Арбат-11", принципова, що містить 1 - корпус, 2 кнопку вмикання, 3 - важіль вимикання, 4 - кнопку пускову, 5 - клапан блокуючий, 6 - клапан електромагнітний /магнітна пробка/, 7 - клапан терморегулюючий, 8 - трубка гофрована, 9 - ручка терморегулятора, 10 - термодатчик, з'єднаний капілярною трубкою з сильфоном /не показано/11 - важільно-пружинна система, 12 - фільтр для газу перфорований, 13 - термопара, 14 - клапан байпасу, 15 - гвинт регулюючий байпаса, 16-17 - гвинти заглушки, при цьому корпус опалювального газового апарата складається Із кришки, середнього і нижнього відсіків з стінкою, відпиті із сплавів, з'єднані гвинтами. Перевага - опалювальний газовий апарат має Сертифікат відповідності України і Росії, його вузли безпеки і регулювання подання газу з'єднані в один прилад, забезпечують роботу опалювального газового апарата при умовах справного стану його вузлів. Недоліки - опалювальний газовий апарат має складну конструкцію клапанів і важелів, крім того капілярна трубка, що з'єднує термобалон з сипьфоном, ламається, що виводить опалювальний газовий апарат з ладу, а разом з ним і опалювальний апарат, що знижує надійність і безпеку апарата, його споживчі властивості серед населення з обмеженою купівельною спроможністю. В основу корисної моделі поставлене завдання - спрощення конструкції опалювального газового апарата для регулювання і безпеки опалювального газового апарата, зниження вартості, підвищення зручності у користуванні і попит серед населення з невисокою купівельною спроможністю. Поставлене завдання розв'язується тим, що опалювальний газовий апарат регулювання і безпеки опалювального газового побутового апарату з порожниною водяного контуру, який містить литий корпус із кришки, стінки, середнього і нижнього відсіків, шток важеля вмикання, кнопку пускову, клапани блокуючі - електромагнітний і терморегулюючий, важель-пружинну систему з опорою, термобалон, з'єднаний капілярною трубкою з сильфоном, термопару, газову трубу з отвором, оснащену фільтром з перфорацією, гвинти регулювання і подачі газу на запальний і основний пальники. При цьому термобалон, розміщений у водяному контурі, напрямо і/чи жорстко скріплений з порожниною корпуса сильфона, закріпленого на нижній стінці корпусу в трубі у вигляді опорної втулки, при цьому верхня опора сильфона з'єднана з рухомим штоком привода перфорованого клапана з пружиною, з можливістю регулювання розміру каналу подавання газу на запалювальний і/чи основний пальник мінімального і/чи номінального 10158 режиму роботи апарата, чим досягається можлидосягається покращення умов закриття отвору в вість при прямому з'єднанні термобалона з сильклапані. фоном вилучення із опалювального газового апаПоставлене завдання розв'язується також тим, рата капілярної трубки, спрощення конструкції що опалювальний газовий апарат, його корпус клапанів опалювального газового апарата, підвизакріплений за допомогою болта з гайкою на крищення надійності регулювання і безпеки при робошці чи стінці корпуса апарата, з можливістю регуті апарата і попиту апарата у населення з невисолювання відстані "Н" між опорою рухомого штока і кою купівельною спроможністю, також зручності у опорним вузлом сильфона, чим досягається можкористуванні. ливість регулювання зазору між штоком і сильфоном, розміру отвору для газу в стінці опалювальПоставлене завдання розв'язується також тим, ного газового апарата, підвищення надійності його що опалювальний газовий апарат містить на руроботи. хомому штоку, його кінці, закріплений перфорований клапан регулювання подання газу, виконаний Поставлене завдання розв'язується також тим, у вигляді циліндра з конусом, з можливістю що опалювальний газовий апарат, його рухомий з'єднання з отвором для газу у вигляді гнізда, розклапан у вигляді циліндра з кінцем у вигляді конуміщеного у внутрішній стінці корпусу, чим досягаса чи плоскої форми закріплений за допомогою ється при рухові клапана надійне закриття конусом болта з можливістю руху його кінця по канавці, отвору і/чи регулювання розміру отвору г об'єму виконаній близько до кінця штока, чим досягається газу, що подається на пальник, при цьому поліпможливість регулювання позиції клапана відносно шення умов регулювання і безпеки роботи апараотвору в стінці корпуса, регулювання розміру та. отвору і об'єму газу, що подається на пальник. Поставлене завдання розв'язується також тим, Перелік креслень опалювального газового що опалювальний газовий апарат містить на його апарату: рухомому клапані отвір у вигляді внутрішнього Фіг.1 - опалювальний газовий апарат /ГКП-5/ регульованого каналу для подання газу на основвигляд у повздовжньому перетині. ний пальник, наприклад, мінімального режиму роФіг.2 - те ж саме, варіант клапана з кінцем боти апарата, чим досягається плавність регулюплоско) форми. вання подачі газу на пальник, підвищення Фіг.З - те ж саме, вигляд клапана з кінцем плоекономічності апарата. скої форми, ФІг.2, у повздовжньому перетині. Поставлене завдання розв'язується також тим, Опис опалювального газового апарата у стащо опалювальний газовий апарат містить на пертиці форованому рухомому клапані вихідний отвір для На Фіг. 1-3 показано: газу у вигляді гнізда з можливістю його з'єднання з 1 - опалювальний газовий апарат регулювання конусним кінцем додаткового регулювального І безпеки опалювального газового побутового апаштока, закріпленим гайкою на верхній стінці чи рата 2, з порожниною 3 водяного контура, що міскришці корпусу співвісно із згаданим штоком, на тить литий корпус - 4 із 5 - кришки. 6 - стінки з 7 якому закріплений рухомий клапан, чим досягаотвором, 8 - середній ВІДСІК, 9 - нижній відсік, 10 ється можливість регулювання кількості газу, що шток, 11 - кнопка пускова, 12 - клапан блокуючий подається на основний пальник, який працює у електромагнітний, 13 - клапан терморегулюючий, мінімальному і/чи номінальному режимі. 14 - пружину, 15 - опору, 16 - термобалон, з'єднаний капілярною трубкою /не показано/ з 17 Поставлене завдання розв'язується також тим, сильфоном, а також 18 - термопару, 19 - газову що опалювальний газовий апарат, як варіант, його трубу з отвором, оснащеним фільтром з перфораперфорований рухомий клапан у вигляді циліндра цією у вигляді дрібних отворів /не показано/, 20 з пружиною містить верхню частину у вигляді плогвинт регулювання і подання газу на 21 - пальник скої форми з вихідним осьовим отвором у вигляді запалення, 22 - основний пальник, 16 - термобагнізда і з можливістю його з'єднання з конусом лон, розміщений у водяному контурі 3, напрямо додаткового штоку, при цьому площина клапана і/чи жорстко скріплений з 17 - сильфоном, закріпвиконана з можливістю його з'єднання з отвором у леним на СТІНЦІ 4 - корпусу в трубі у вигляді опорСТІНЦІ, оснащеним ущільненням у вигляді кільця із ної 23 - втулки, при цьому 24 - верхня опора 17 двостороннім буртом, чим досягається підвищення сильфона з'єднана з 15 - опорою 10 - рухомого надійності закриття отвору для газу, розташованоштока-привода 25 - перфорованого клапана, го в середній стінці. оснащеного 14 - пружиною, з можливістю регулюПоставлене завдання розв'язується також тим, вання подання газу /показано стрілкою/ на 21 що опалювальний газовий апарат, його рухомий пальник запалення і/чи 22 - основний пальник. клапан у вигляді циліндра з кінцем плоскої форми містить канавку з ущільненням із полімерного маОпалювальний газовий апарат містить на 10 теріалу, з можливістю його з'єднання з отвором у рухомому штоку, його 26 - кінці закріплений 25 СТІНЦІ, чим досягається покращення герметизації перфорований рухомий клапан регулювання отвоотвору для газу. ру 7 для подавання газу, виконаний у вигляді циліндру з 27 - конусом, сполучений з отвором 7 для Поставлене завдання розв'язується також тим, газу у вигляді гнізда, розміщеного у внутрішній що опалювальний газовий апарат, кінець його рустінці 6, корпусу - 4. хомого штока містить додаткове ущільнення із полімерного матеріалу з можливістю його Опалювальний газовий апарат має на його 25 з'єднання з осьовим отвором рухомого клапана, - клапан* отвір у вигляді внутрішнього регулювальвиконаного плоскої форми чи у вигляді гнізда, чим ного 28 - каналу для подання газу на 22 - основний пальник. 10158 Канал - 28 для газу на клапані 25 містить вихідний отвір - 29 у вигляді гнізда з можливістю його з'єднання з ЗО - конусним кінцем додаткового 31 регулювального штока, закріпленого на 5 - кришці 4 - корпусу, співвісно із згаданим 10 - штоком, по 32 - осі руху штоків, клапана і отвору. Опалювальний газовий апарат 1, як варіант, його 25 - рухомий клапан у вигляді циліндра з пружиною 14а, має верхню частину у вигляді 33 - плоско; форми, з вихідним осьовим отвором - 29 у вигляді гнізда, для з'єднання з ЗО - конусом штока 31, при цьому 33 - площина клапана виконана з можливістю її з'єднання з отвором 7 у стінці 6, а отвір - 7 постачений 34 - ущільненням у вигляді 35 - додаткового двостороннього бурта, виконаного із полімерного матеріалу, пластику чи гуми. Рухомий клапан - 25 з кінцем плоскої форми33, містить 36 - канавку з 37 - ущільненням із полімерного матеріалу, з можливістю з'єднання і закриття 7 - отвору в 6 - стінці. Кінець рухомого штока - 10 містить 43 - додаткове ущільнення із полімерного матеріалу для з'єднання з 28 - осьовим отвором клапана - 25, кінець якого має плоску форму 33 чи конуса 27. Опалювальний газовий апарат - 1, його корпус 4, закріплений за допомогою 38 - болта з 39 - гайкою, на кришці - 5 чи стінці 6 /не показано/ корпусу апарата, з можливістю регулювання відстані "Н" чи "h" між 10 - штоком і 24 - опорним вузлом 17 - сильфона. Опалювальний газовий апарат 1, його 25 - рухомий клапан у вигляді циліндра з кінцем, що має форму конуса - 27 чи плоскої форми 33, закріплений на штоку - 10 за допомогою болта - 40, з можливістю руху кінця болта по канавці 41 виконаний близько до 42 - кінця штока -10. Опалювальний газовий апарат також містить 44 - сальникове ущільнення, 14а пружину повернення штоку 10, 45 - верхній відсік корпусу 4, 46 шайбу опорну, 47 - втулку опорну і 48 - кришку апарата 2. Опис опалювального газового апарата в динаміці і приклад конкретного виконання На Фіг. 1-3 показано опалювальний газовий апарат 1, складений з відомого блоку захисту і/чи безпеки і окремого блоку регулювання. Відомий блок безпеки апарата працює так, що газовою трубою 19 газ надходить на пальник запалення 21, що містить п'єзоза пальни к чи отвір для сірника чи запальнички /не показано/. При запаленні газу термопара 19 нагрівається, вироблює ЕДС, яка утримує котушку 12 - блокуючого електромагнітного клапана, який відкриває подання газу на основний пальник, розміщений в топці апарата /не показано/, підігріває воду в порожнині водяного контура 3, в якому розміщений термобалон 16 у вигляді металевої трубки з терморозширюючою рідиною, наприклад, гасом. Термобалон 16 прямо і жорстко скріплений за допомогою зварювання з порожниною сильфону 17, закріпленого в захисній опорній втулці 23, виконаній із металу чи полімерного матеріалу і скріпленій з втулкою 47, закріпленою на 48 - кришці апарата 2, на якій, за допомогою болта 38 з гайкою закріплений опалювальний газовий апарат 1, його корпус 4 містить верхній відсік, середній від 8 сік, 8, які герметичні і нижній відсік 9, відкритий збоку. Нагріта рідина із термобалона прямо перетікає в порожнину 15 сильфона при цьому його верхня опора 24 натискує на опору 15 рухомого штоку 10, який містить зворотну пружину 14. Шток 10, на його КІНЦІ МІСТИТЬСЯ перфорований клапан 25 у вигляді циліндра з конусом 27 і регульованим внутрішнім каналом 28 І з вихідним отвором 29 у вигляді гнізда, з можливістю його з'єднання з конусним кінцем ЗО додаткового регулювального штока 31, закріпленого гайкою з шайбою на кришці 5 корпусу 4. При нагріванні води до 90°С, конус 27 при рухові затулює отвір 7 у вигляді гнізда в стінці 6, при цьому обмежує рух газу отвором 7 до основного пальника 22 і його роботу у номінальному режимі. Опалювальний газовий апарат 1 містить в клапані 25 внутрішній канал 28 з вихідним отвором 29 у вигляді гнізда, розмір каналу регулюють шляхом переміщення клапана 25 з конусом 27 по кінцю штока 10 з пружиною 14а, вздовж осі 32, закріплюється болтом 40, кінець якого рухається каналом 41, чим регулюється об'єм і тиск газу на пальник 22 при номінальному режимі спалювання газу. У випадку збільшення температури води до 95°С, сильфон 17 штовхає шток 10, стискує пружину 14а, при цьому конусний кінець штока 10 закриває отвір 28 і припиняє роботу пальника 22. При зниженні температури води нижче заданої, сильфон 17 стискується і шток 10 під впливом напруги пружини 14 повертається у початкову позицію, при цьому попередньо відчиняється канал 28, газ іде до пальника 22 у мінімальному режиму, після чого конус 27 клапана 25 відкриває отвір 7 і додатковий газ рухається на пальник 22, який послідовно переходить на номінальний режим роботи апарата 2. Регулюється задана температури води шляхом зміни відстані "Н" між корпусами апарата і опалювального газового апарата, приблизно від 4 до 5мм, або, наприклад, за допомогою використання клиноподібної шайби, ексцентрики чи шестірні тощо /не показано/. Як варіант запропоновано, що клапан 25 замість конуса на кінці містить плоску форму 33 з внутрішнім отвором 29 у вигляді гнізда, як показано на Фіг.2 і 3, при цьому отвір 7 у стінці Є містить ущільнення 34, з двостороннім буртом 35, з яким сполучують клапан 25 і закривають отвір 7. Як варіант, клапан 25 з кінцем плоскої форми 33 містить додаткову канавку 36 з ущільненням 37, за допомогою якого закривають отвір 7, при цьому шток 10 на кінці 26 має ущільнення 43 для з'єднання з осьовим отвором 28 клапана 25, чим покращуються умови закриття отвору 29 і безпеки роботи опалювального газового апарата. Запропонований опалювальний газовий апарат має перевагу перед відомими аналогічними пристроями, спрощену конструкцію, зниження вартості, забезпечує надійне і безпечне регулювання опалювального побутового газового апарата. Апарат буде мати підвищений попит у населення з обмеженою купівельною спроможністю. Джерела інформації: 9 10158 10 1 Україна, Красилівський агрегатний завод, 3. Росія, AT "ЕКО-ГІДРОПРЕС" м Таганрог, опалювальний газовий апарат безпеки і регулюАпарат газовий побутовий з водяним контуром, вання "ФАКЕЛ-2-01" - аналог. серм 'УЮТ",- аналог. 2. Україна, ТОВ ТАЗКОМПЛЕКС" м. Арте4. Україна, AT "TEPMO" м. Луганськ, Апарат мівськ, буклет Автоматичний прилад управління опалювальний газовий побутовий з водяним конгазопальниковими пристроями 630 ЄВРОСіТ Ітатуром типу АОГВ-7,5. Керівництво з експлуатації. лія, інструкція, -аналог. Схема опалювального газового апарата регулювання і безпеки "АРБАТ-11"- найближчий аналог. «5 32 ZZ Фіг.1 Фіг 2 Комп'ютерна верстка Л Литвиненко Фіг.3 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
