Диференційний індуктивний перетворювач деформації

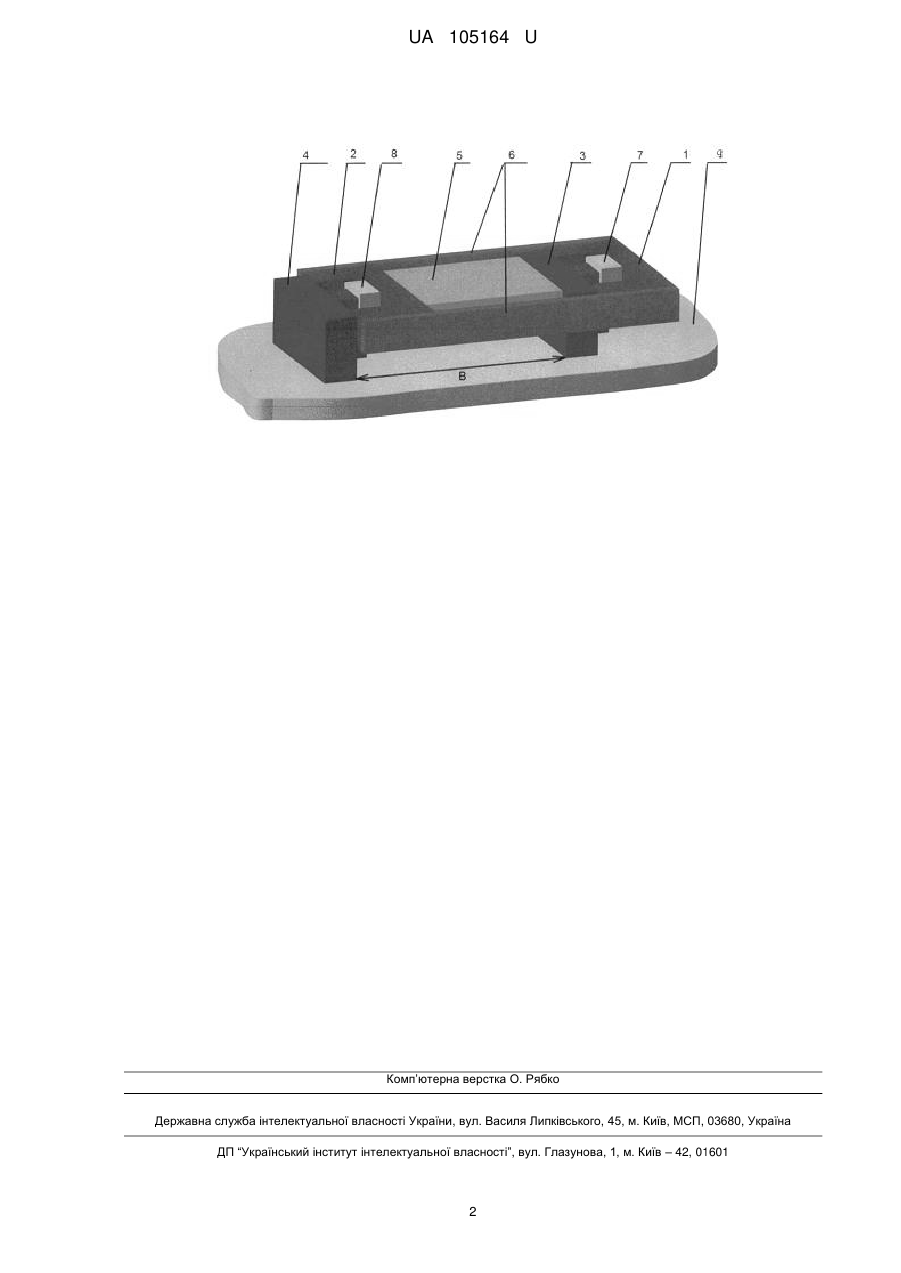

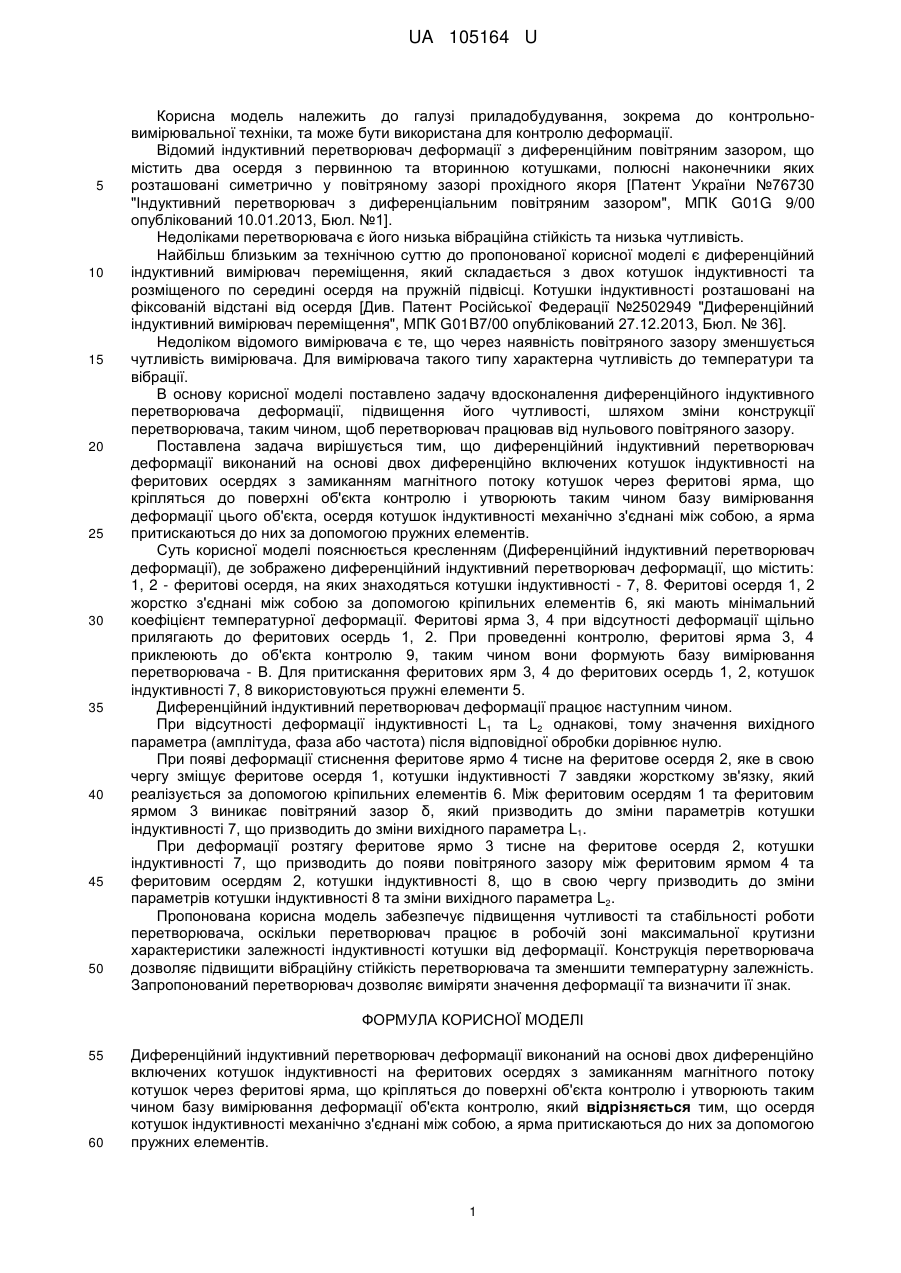

Реферат: UA 105164 U UA 105164 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі приладобудування, зокрема до контрольновимірювальної техніки, та може бути використана для контролю деформації. Відомий індуктивний перетворювач деформації з диференційним повітряним зазором, що містить два осердя з первинною та вторинною котушками, полюсні наконечники яких розташовані симетрично у повітряному зазорі прохідного якоря [Патент України №76730 "Індуктивний перетворювач з диференціальним повітряним зазором", МПК G01G 9/00 опублікований 10.01.2013, Бюл. №1]. Недоліками перетворювача є його низька вібраційна стійкість та низька чутливість. Найбільш близьким за технічною суттю до пропонованої корисної моделі є диференційний індуктивний вимірювач переміщення, який складається з двох котушок індуктивності та розміщеного по середині осердя на пружній підвісці. Котушки індуктивності розташовані на фіксованій відстані від осердя [Див. Патент Російської Федерації №2502949 "Диференційний індуктивний вимірювач переміщення", МПК G01B7/00 опублікований 27.12.2013, Бюл. № 36]. Недоліком відомого вимірювача є те, що через наявність повітряного зазору зменшується чутливість вимірювача. Для вимірювача такого типу характерна чутливість до температури та вібрації. В основу корисної моделі поставлено задачу вдосконалення диференційного індуктивного перетворювача деформації, підвищення його чутливості, шляхом зміни конструкції перетворювача, таким чином, щоб перетворювач працював від нульового повітряного зазору. Поставлена задача вирішується тим, що диференційний індуктивний перетворювач деформації виконаний на основі двох диференційно включених котушок індуктивності на феритових осердях з замиканням магнітного потоку котушок через феритові ярма, що кріпляться до поверхні об'єкта контролю і утворюють таким чином базу вимірювання деформації цього об'єкта, осердя котушок індуктивності механічно з'єднані між собою, а ярма притискаються до них за допомогою пружних елементів. Суть корисної моделі пояснюється кресленням (Диференційний індуктивний перетворювач деформації), де зображено диференційний індуктивний перетворювач деформації, що містить: 1, 2 - феритові осердя, на яких знаходяться котушки індуктивності - 7, 8. Феритові осердя 1, 2 жорстко з'єднані між собою за допомогою кріпильних елементів 6, які мають мінімальний коефіцієнт температурної деформації. Феритові ярма 3, 4 при відсутності деформації щільно прилягають до феритових осердь 1, 2. При проведенні контролю, феритові ярма 3, 4 приклеюють до об'єкта контролю 9, таким чином вони формують базу вимірювання перетворювача - В. Для притискання феритових ярм 3, 4 до феритових осердь 1, 2, котушок індуктивності 7, 8 використовуються пружні елементи 5. Диференційний індуктивний перетворювач деформації працює наступним чином. При відсутності деформації індуктивності L1 та L2 однакові, тому значення вихідного параметра (амплітуда, фаза або частота) після відповідної обробки дорівнює нулю. При появі деформації стиснення феритове ярмо 4 тисне на феритове осердя 2, яке в свою чергу зміщує феритове осердя 1, котушки індуктивності 7 завдяки жорсткому зв'язку, який реалізується за допомогою кріпильних елементів 6. Між феритовим осердям 1 та феритовим ярмом 3 виникає повітряний зазор δ, який призводить до зміни параметрів котушки індуктивності 7, що призводить до зміни вихідного параметра L1. При деформації розтягу феритове ярмо 3 тисне на феритове осердя 2, котушки індуктивності 7, що призводить до появи повітряного зазору між феритовим ярмом 4 та феритовим осердям 2, котушки індуктивності 8, що в свою чергу призводить до зміни параметрів котушки індуктивності 8 та зміни вихідного параметра L2. Пропонована корисна модель забезпечує підвищення чутливості та стабільності роботи перетворювача, оскільки перетворювач працює в робочій зоні максимальної крутизни характеристики залежності індуктивності котушки від деформації. Конструкція перетворювача дозволяє підвищити вібраційну стійкість перетворювача та зменшити температурну залежність. Запропонований перетворювач дозволяє виміряти значення деформації та визначити її знак. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Диференційний індуктивний перетворювач деформації виконаний на основі двох диференційно включених котушок індуктивності на феритових осердях з замиканням магнітного потоку котушок через феритові ярма, що кріпляться до поверхні об'єкта контролю і утворюють таким чином базу вимірювання деформації об'єкта контролю, який відрізняється тим, що осердя котушок індуктивності механічно з'єднані між собою, а ярма притискаються до них за допомогою пружних елементів. 1 UA 105164 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
