Шафа апаратів

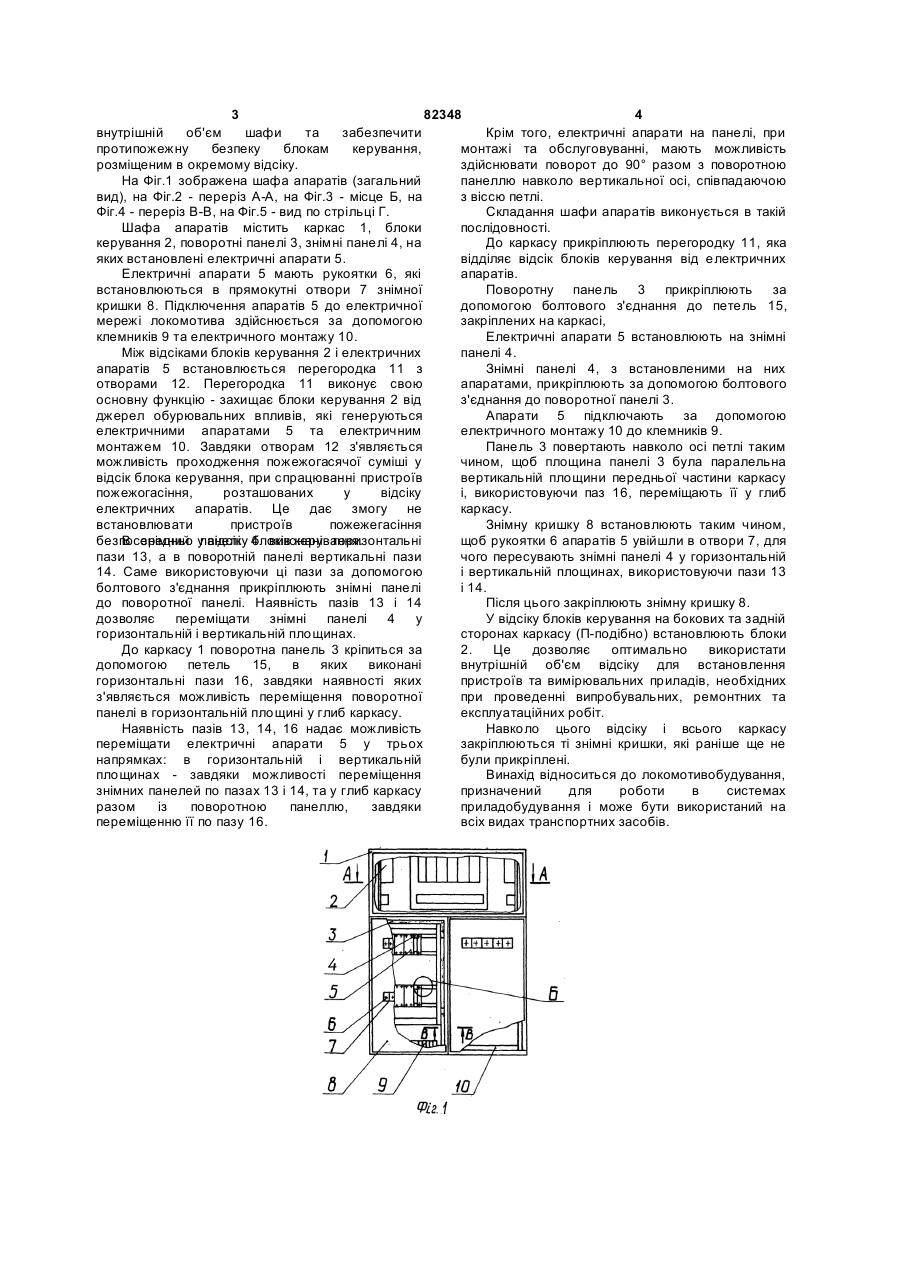

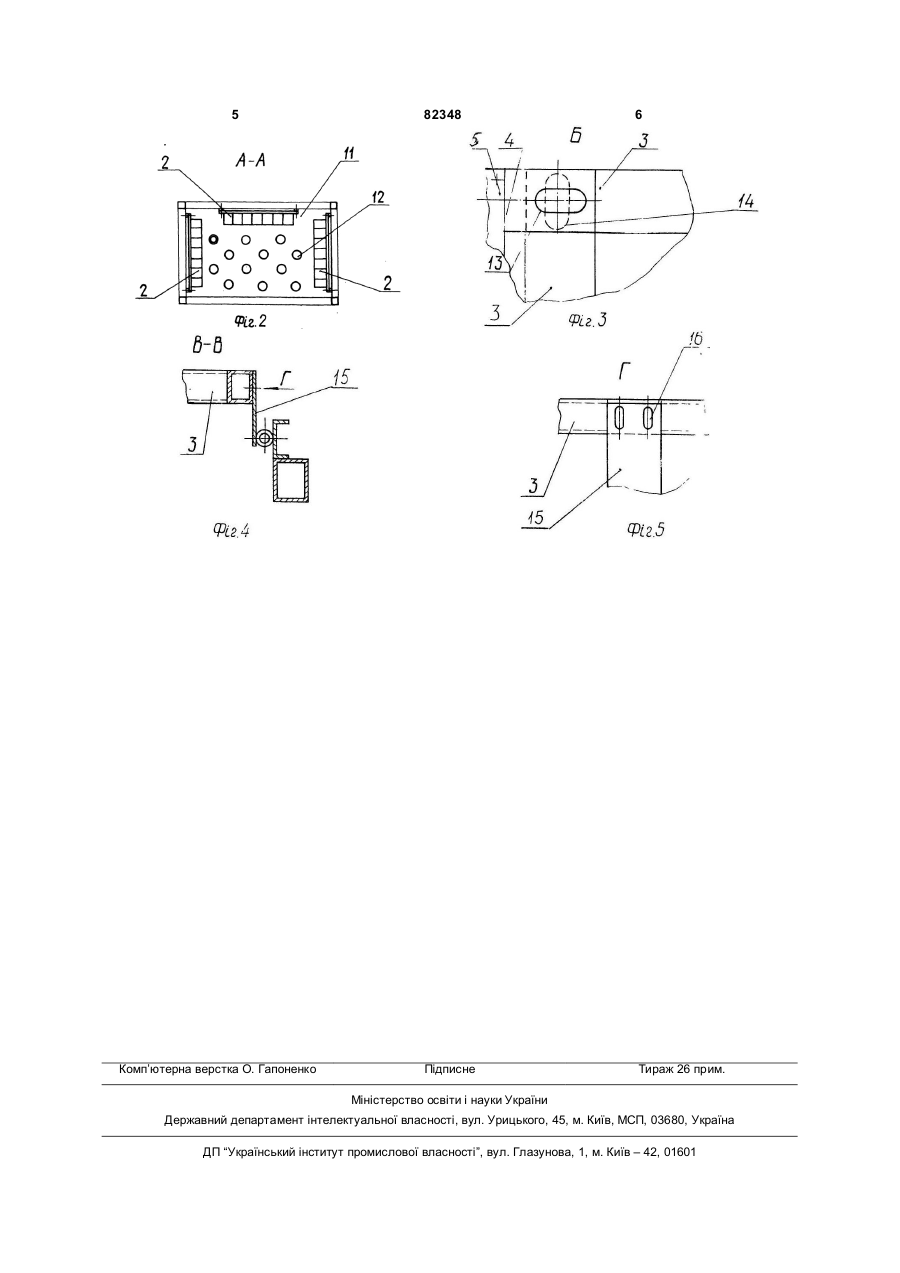

1. Шафа апаратів, яка містить каркас із знімними кришками, поворотну панель, яка прикріплена до нього за допомогою петель, електричні апарати з рукоятками, клемники та електричний монтаж, яка відрізняється тим, що електричні апарати встановлено на знімних панелях, які в свою чергу закріплено на поворотній панелі, при цьому у поворотній та знімних панелях, у місцях їх з’єднання, виконані взаємно перпендикулярні пази, а в місці з'єднання поворотної панелі з кожною петлею в останній 2. Шафа апаратів за п. 1,паз. відрізняється тим, виконано горизонтальний яка що містить блоки керування та має перегородку, яка відділяє блоки керування від електричних апаратів і в якій виконано отвори для проходження пожежогасильної суміші. Відома шафа для розміщення електроапаратури [А.с. СРСР №1805524, Н02В1/30], яка містить корпус та двері, з'єднані за допомогою шарнірів, при цьому двері, з розташованими на них апаратами, мають каток. Недоліком такої конструкції є відносно велика маса каркаса, недостатня жорсткість дверей з розташованими апаратами. Найбільш близькою до винаходу є шафа апаратів [креслення 1Fle 152.0.76.010.003] електровоза Е152, яка виготовлена фірмою Siemens. Ця шафа апаратів взята за прототип і містить каркас із знімними кришками, поворотну панель, яка прикріплена до нього за допомогою петель, електричні апарати з рукоятками, клемники, електричний монтаж та окремо розташовані блоки керування.апаратів є складна Недоліком такої шафи конструкція каркаса, відсутність можливості регулювання розміщення рукояток електричних апаратів відносно отворів у знімний кришці, недостатньо оптимальне розміщення блоків керування, неможливість застосування засобів пожежогасіння, якщо пристрій пожежогасіння розміщений в одному відсіку шафи, а таких відсіків декілька і вони відокремлені один від одного суцільними перегородками. В основу винаходу поставлене завдання винайти систему, яка б забезпечувала можливість регулювання розміщення рукояток електричних апаратів відносно отворів у знімний кришці, оптимальне розміщення блоків керування в окремому відсіку шафи з забезпеченням можливості використання засобів пожежегасіння, якщо відповідний пристрій пожежогасіння розміщений в іншому відсіку шафи. Поставлене завдання досягається тим, що у шафі апаратів, яка містить каркас із знімними кришками, поворотну панель, яка прикріплена до нього за допомогою петель, електричні апарати з рукоятками, клемники, електричний монтаж та окремо розташовані блоки керування, електричні апарати встановлюють на знімні панелі, які закріплюють на поворотній панелі, при цьому на поворотній і знімних панелях у місцях їх з'єднання виконані взаємно перпендикулярні пази, а в місці з'єднання поворотної панелі з петлею виконано горизонтальний паз. Крім того, в перегородці, яка відділяє відсік з блоками керування, зроблені отвори для проходження пожежогасячої суміші. Це дає можливість зорієнтувати рукоятки електричних апаратів впритул до отворів у знімний кришці, найбільш оптимально використати (19) UA (11) 82348 (13) C2 (21) a200506963 (22) 14.07.2005 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) СЕФЕРОВСЬКИЙ ВІКТОР МИКОЛАЙОВИЧ, UA, УСМАНОВА ТЕТЯНА ОЛЕКСІЇВНА, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДНІПРОПЕТРОВСЬКИЙ НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС (56) SU 1805524 A1, 30.03.1993 "ЕЛЕКТРОВОЗОБУДУВАННЯ", UA SU 1067558 A, 15.01.1984 UA 50959 A, 15.11.2002 SU 241500, 03.09.1969 UA 3250, 26.12.1994 GB 1124818, 21.08.1968 US 3725746, 03.04.1973 3 82348 4 внутрішній об'єм шафи та забезпечити Крім того, електричні апарати на панелі, при протипожежну безпеку блокам керування, монтажі та обслуговуванні, мають можливість розміщеним в окремому відсіку. здійснювати поворот до 90° разом з поворотною На Фіг.1 зображена шафа апаратів (загальний панеллю навколо вертикальної осі, співпадаючою вид), на Фіг.2 - переріз А-А, на Фіг.3 - місце Б, на з віссю петлі. Фіг.4 - переріз В-В, на Фіг.5 - вид по стрільці Г. Складання шафи апаратів виконується в такій Шафа апаратів містить каркас 1, блоки послідовності. керування 2, поворотні панелі 3, знімні панелі 4, на До каркасу прикріплюють перегородку 11, яка яких встановлені електричні апарати 5. відділяє відсік блоків керування від електричних Електричні апарати 5 мають рукоятки 6, які апаратів. встановлюються в прямокутні отвори 7 знімної Поворотну панель 3 прикріплюють за кришки 8. Підключення апаратів 5 до електричної допомогою болтового з'єднання до петель 15, мережі локомотива здійснюється за допомогою закріплених на каркасі, клемників 9 та електричного монтажу 10. Електричні апарати 5 встановлюють на знімні Між відсіками блоків керування 2 і електричних панелі 4. апаратів 5 встановлюється перегородка 11 з Знімні панелі 4, з встановленими на них отворами 12. Перегородка 11 виконує свою апаратами, прикріплюють за допомогою болтового основну функцію - захищає блоки керування 2 від з'єднання до поворотної панелі 3. джерел обурювальних впливів, які генеруються Апарати 5 підключають за допомогою електричними апаратами 5 та електричним електричного монтажу 10 до клемників 9. монтажем 10. Завдяки отворам 12 з'являється Панель 3 повертають навколо осі петлі таким можливість проходження пожежогасячої суміші у чином, щоб площина панелі 3 була паралельна відсік блока керування, при спрацюванні пристроїв вертикальній площини передньої частини каркасу пожежогасіння, розташованих у відсіку і, використовуючи паз 16, переміщають її у глиб електричних апаратів. Це дає змогу не каркасу. встановлювати пристроїв пожежегасіння Знімну кришку 8 встановлюють таким чином, безпосередньо у відсіку 4 виконані горизонтальні В знімний панелі блоків керування. щоб рукоятки 6 апаратів 5 увійшли в отвори 7, для пази 13, а в поворотній панелі вертикальні пази чого пересувають знімні панелі 4 у горизонтальній 14. Саме використовуючи ці пази за допомогою і вертикальній площинах, використовуючи пази 13 болтового з'єднання прикріплюють знімні панелі і 14. до поворотної панелі. Наявність пазів 13 і 14 Після цього закріплюють знімну кришку 8. дозволяє переміщати знімні панелі 4 у У відсіку блоків керування на бокових та задній горизонтальній і вертикальній площинах. сторонах каркасу (П-подібно) встановлюють блоки До каркасу 1 поворотна панель 3 кріпиться за 2. Це дозволяє оптимально використати допомогою петель 15, в яких виконані внутрішній об'єм відсіку для встановлення горизонтальні пази 16, завдяки наявності яких пристроїв та вимірювальних приладів, необхідних з'являється можливість переміщення поворотної при проведенні випробувальних, ремонтних та панелі в горизонтальній площині у глиб каркасу. експлуатаційних робіт. Наявність пазів 13, 14, 16 надає можливість Навколо цього відсіку і всього каркасу переміщати електричні апарати 5 у трьох закріплюються ті знімні кришки, які раніше ще не напрямках: в горизонтальній і вертикальній були прикріплені. площинах - завдяки можливості переміщення Винахід відноситься до локомотивобудування, знімних панелей по пазах 13 і 14, та у глиб каркасу призначений для роботи в системах разом із поворотною панеллю, завдяки приладобудування і може бути використаний на переміщенню її по пазу 16. всіх видах транспортних засобів. 5 Комп’ютерна верстка О. Гапоненко 82348 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
