Плющильний апарат льонозбирального комбайна

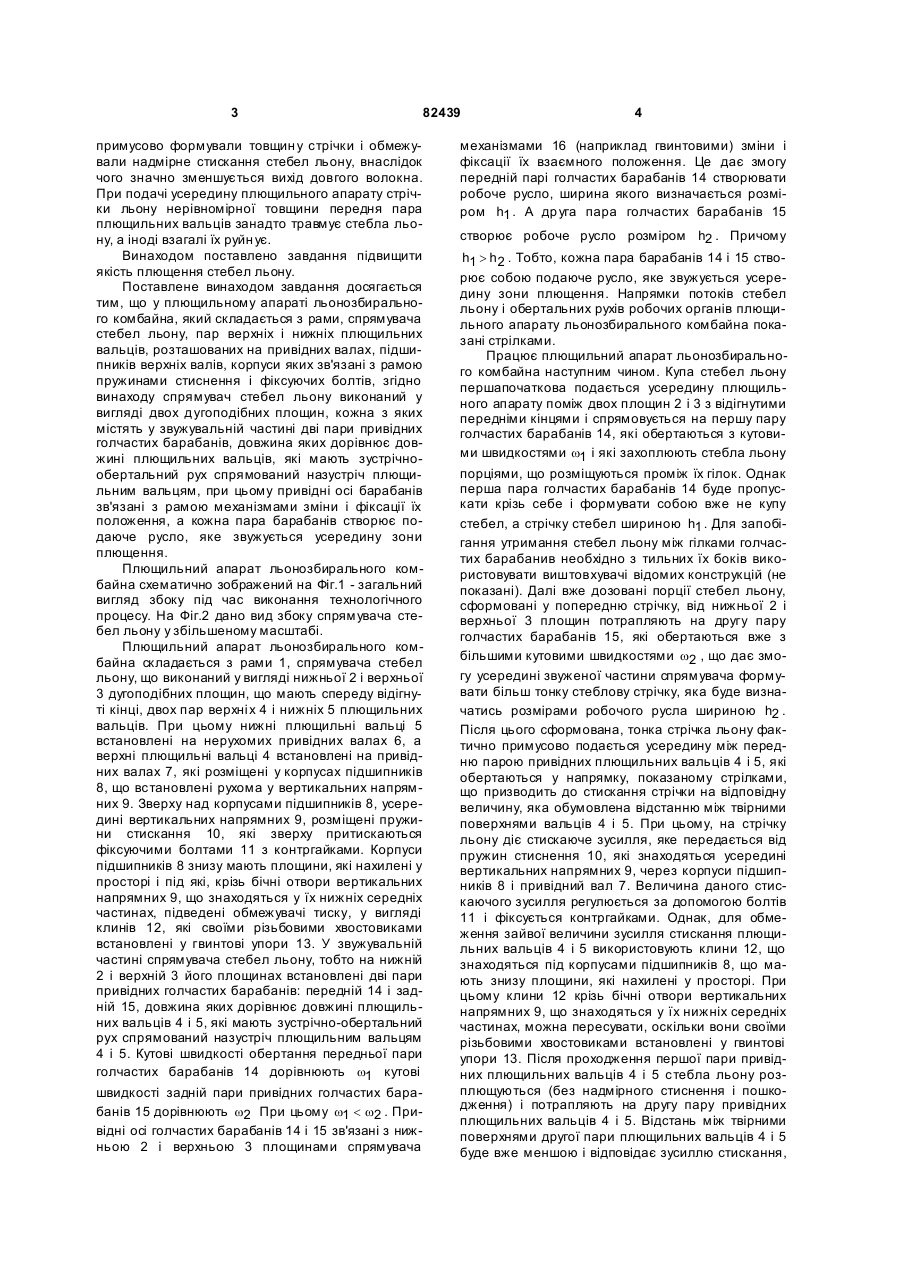

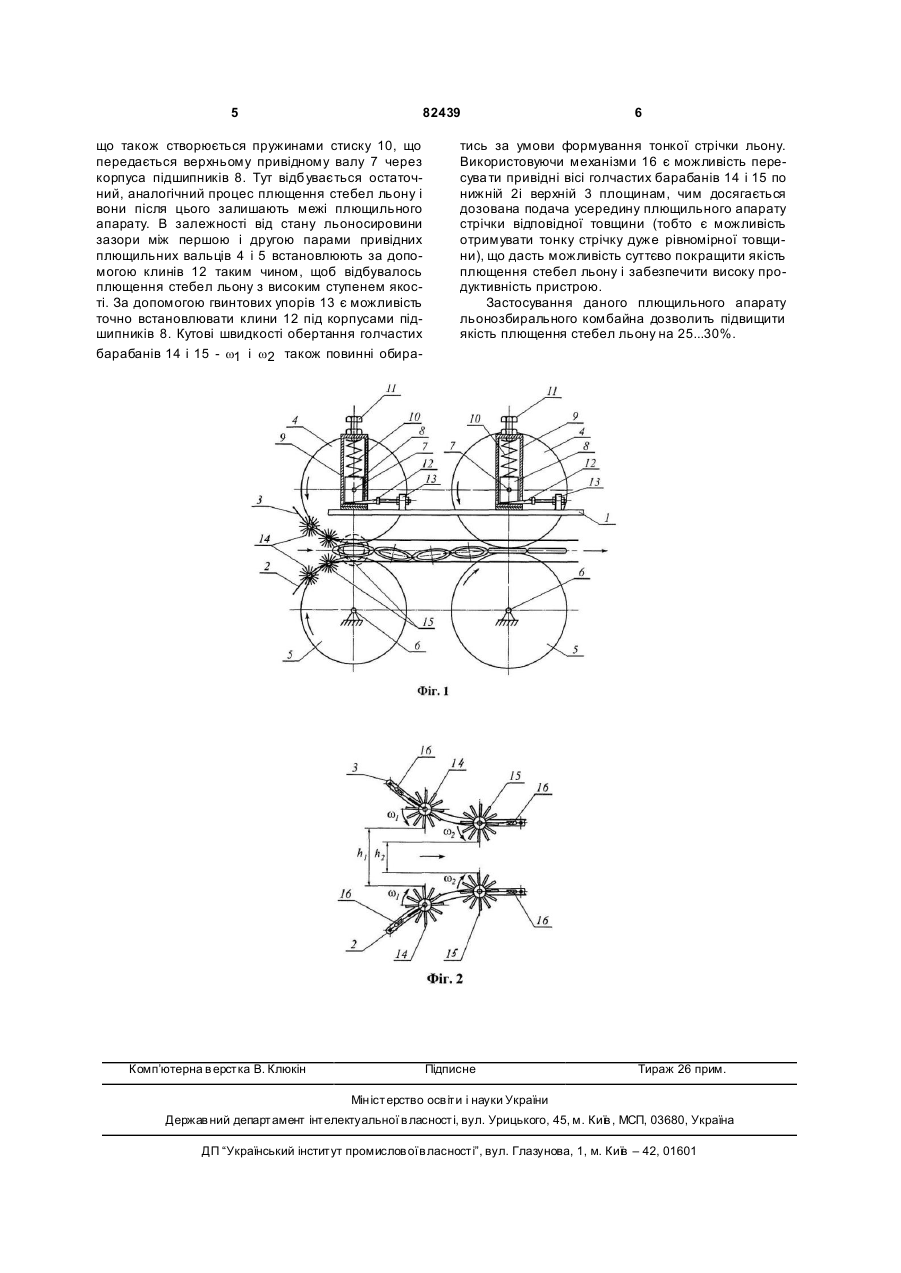

Плющильний апарат льонозбирального комбайна, який складається з рами, спрямовувача стебел льону, пар верхніх і нижніх плющильних вальців, розташованих на привідних валах, підшипників верхніх валів, корпуси яких зв'язані з рамою пружинами стиснення і фіксуючих болтів, який відрізняє ться тим, що спрямовувач стебел льону виконаний у вигляді дво х дугоподібних площин, кожна з яких містить у звужувальній частині дві пари привідних голчастих барабанів, довжина яких дорівнює довжині плющильних вальців, які мають зустрічно-обертальний рух, спрямований назустріч плющильним вальцям, при цьому привідні осі барабанів зв'язані з рамою механізмами зміни і фіксації їх положення, а кожна пара барабанів створює подавальне русло, яке звужується усередину зони плющення. Винахід належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв, які можуть бути використані у льонозбиральних комбайнах. Відомі плющильні апарати льонозбиральних комбайнів, які містять нижні опорні гладенькі вальці та верхні рухомі вальці, що зв'язані з пружинами стиснення, які розміщені у бральній частині в зоні транспортування і зв'язані з приводом у зустрічнообертальний рух [див. патент на винахід №8777, А 01 D 45/06, 2005p.]. Технологічний процес роботи вказаних пристроїв відбувається таким чином, що стебла льону проходять крізь вальця, що мають зустрічно - обертальний рух, стискуються, внаслідок чого відбувається плющення їх стебел. Найбільш близьким до плющильного апарату льонозбирального комбайна, що пропонується, є пристрій, який складається з рами, двох пар привідних плющильних вальців, з яких кожний верхній має зв'язок з пружиною стиснення, які утворюють відповідний тиск, що передається даними вальцями на стрічку льону, яка протягується поміж вальців [див. книгу: Ковалев М.М., Козлов В.П. Плющильные аппараты льноуборочных машин (конструкция, теория и расчет). Монография. Тверь (Россия): Тверское областное книжножурнальное издательство, 2002, стр.28, рис.1.16 прототип]. Працює прототип в основному за принципом вище зазначених пристроїв для плющення стебел льону, коли безперервне примусове протягування стебел льону поміж пар плющильних вальців, що зустрічно обертаються, стискає їх стебла, розплющує, тобто руйнує конструкцію стебла шляхом деформації стиснення для появлення у ньому тріщин для покращення фільтрації повітря і проникнення усередину бактерій, що спричиняють розпад пектину. Недоліками прототипу є низька якість плющення стебел льону, обумовлена тим, що усередину плющильного апарату подається стрічка льону нерівномірної товщини, внаслідок чого може бути заклинювання плющильних вальців, якщо розміри стрічки занадто великі і, навпаки, якщо стрічка тонка, то плющення стебел льону взагалі може не відбутись. Крім цього при прикладанні занадто великих зусиль плющення, які фактично нічим не обмежуються, стебла ламаються і надмірно деформуються. Відбувається це завдяки тому, що у відомій конструкції немає пристроїв, які б (19) UA (11) 82439 (13) C2 (21) a200610705 (22) 10.10.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A, ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, UA, ГОРБОВИЙ АРТУР ЮЛІАНОВИЧ, UA, ХАЙЛІС ГЕДАЛЬ АБРАМОВИЧ, U A, БУЛГАКОВА ТЕТЯНА ВОЛОДИМИРІВНА, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 8777, 15.08.2005 UA 47044, 17.06.2002 EP 0332726, 20.09.1989 SU 1736370, 30.05.1992 DE 3735235, 27.04.1989 DE 19744988, 15.04.1999 RU 2138937, 10.10.1999 3 82439 примусово формували товщин у стрічки і обмежували надмірне стискання стебел льону, внаслідок чого значно зменшується вихід довгого волокна. При подачі усередину плющильного апарату стрічки льону нерівномірної товщини передня пара плющильних вальців занадто травмує стебла льону, а іноді взагалі їх руйн ує. Винаходом поставлено завдання підвищити якість плющення стебел льону. Поставлене винаходом завдання досягається тим, що у плющильному апараті льонозбирального комбайна, який складається з рами, спрямувача стебел льону, пар верхніх і нижніх плющильних вальців, розташованих на привідних валах, підшипників верхніх валів, корпуси яких зв'язані з рамою пружинами стиснення і фіксуючих болтів, згідно винаходу спрямувач стебел льону виконаний у вигляді двох дугоподібних площин, кожна з яких містять у звужувальній частині дві пари привідних голчастих барабанів, довжина яких дорівнює довжині плющильних вальців, які мають зустрічнообертальний рух спрямований назустріч плющильним вальцям, при цьому привідні осі барабанів зв'язані з рамою механізмами зміни і фіксації їх положення, а кожна пара барабанів створює подаюче русло, яке звужується усередину зони плющення. Плющильний апарат льонозбирального комбайна схематично зображений на Фіг.1 - загальний вигляд збоку під час виконання технологічного процесу. На Фіг.2 дано вид збоку спрямувача стебел льону у збільшеному масштабі. Плющильний апарат льонозбирального комбайна складається з рами 1, спрямувача стебел льону, що виконаний у вигляді нижньої 2 і верхньої 3 дугоподібних площин, що мають спереду відігнуті кінці, двох пар верхні х 4 і нижніх 5 плющильних вальців. При цьому нижні плющильні вальці 5 встановлені на нерухомих привідних валах 6, а верхні плющильні вальці 4 встановлені на привідних валах 7, які розміщені у корпусах підшипників 8, що встановлені рухома у вертикальних напрямних 9. Зверху над корпусами підшипників 8, усередині вертикальних напрямних 9, розміщені пружини стискання 10, які зверху притискаються фіксуючими болтами 11 з контргайками. Корпуси підшипників 8 знизу мають площини, які нахилені у просторі і під які, крізь бічні отвори вертикальних напрямних 9, що знаходяться у їх нижніх середніх частинах, підведені обмежувачі тиску, у вигляді клинів 12, які своїми різьбовими хвостовиками встановлені у гвинтові упори 13. У звужувальній частині спрямувача стебел льону, тобто на нижній 2 і верхній 3 його площинах встановлені дві пари привідних голчастих барабанів: передній 14 і задній 15, довжина яких дорівнює довжині плющильних вальців 4 і 5, які мають зустрічно-обертальний рух спрямований назустріч плющильним вальцям 4 і 5. Кутові швидкості обертання передньої пари голчастих барабанів 14 дорівнюють w1 кутові швидкості задній пари привідних голчастих барабанів 15 дорівнюють w2 При цьому w1 h2 . Тобто, кожна пара барабанів 14 і 15 створює собою подаюче русло, яке звужується усередину зони плющення. Напрямки потоків стебел льону і обертальних рухів робочих органів плющильного апарату льонозбирального комбайна показані стрілками. Працює плющильний апарат льонозбирального комбайна наступним чином. Купа стебел льону першапочаткова подається усередину плющильного апарату поміж двох площин 2 і 3 з відігнутими передніми кінцями і спрямовується на першу пару голчастих барабанів 14, які обертаються з кутовими швидкостями w1 і які захоплюють стебла льону порціями, що розміщуються проміж їх гілок. Однак перша пара голчастих барабанів 14 буде пропускати крізь себе і формувати собою вже не купу стебел, а стрічку стебел шириною h1 . Для запобігання утримання стебел льону між гілками голчастих барабанив необхідно з тильних їх боків використовувати виштовхувачі відомих конструкцій (не показані). Далі вже дозовані порції стебел льону, сформовані у попередню стрічку, від нижньої 2 і верхньої 3 площин потрапляють на другу пару голчастих барабанів 15, які обертаються вже з більшими кутовими швидкостями w2 , що дає змогу усередині звуженої частини спрямувача формувати більш тонку стеблову стрічку, яка буде визначатись розмірами робочого русла шириною h2 . Після цього сформована, тонка стрічка льону фактично примусово подається усередину між передню парою привідних плющильних вальців 4 і 5, які обертаються у напрямку, показаному стрілками, що призводить до стискання стрічки на відповідну величину, яка обумовлена відстанню між твірними поверхнями вальців 4 і 5. При цьому, на стрічку льону діє стискаюче зусилля, яке передається від пружин стиснення 10, які знаходяться усередині вертикальних напрямних 9, через корпуси підшипників 8 і привідний вал 7. Величина даного стискаючого зусилля регулюється за допомогою болтів 11 і фіксується контргайками. Однак, для обмеження зайвої величини зусилля стискання плющильних вальців 4 і 5 використовують клини 12, що знаходяться під корпусами підшипників 8, що мають знизу площини, які нахилені у просторі. При цьому клини 12 крізь бічні отвори вертикальних напрямних 9, що знаходяться у їх нижніх середніх частинах, можна пересувати, оскільки вони своїми різьбовими хвостовиками встановлені у гвинтові упори 13. Після проходження першої пари привідних плющильних вальців 4 і 5 стебла льону розплющуються (без надмірного стиснення і пошкодження) і потрапляють на другу пару привідних плющильних вальців 4 і 5. Відстань між твірними поверхнями другої пари плющильних вальців 4 і 5 буде вже меншою і відповідає зусиллю стискання, 5 82439 що також створюється пружинами стиску 10, що передається верхньому привідному валу 7 через корпуса підшипників 8. Тут відбувається остаточний, аналогічний процес плющення стебел льону і вони після цього залишають межі плющильного апарату. В залежності від стану льоносировини зазори між першою і другою парами привідних плющильних вальців 4 і 5 встановлюють за допомогою клинів 12 таким чином, щоб відбувалось плющення стебел льону з високим ступенем якості. За допомогою гвинтових упорів 13 є можливість точно встановлювати клини 12 під корпусами підшипників 8. Кутові швидкості обертання голчастих барабанів 14 і 15 - w1 і w2 також повинні обира Комп’ютерна в ерстка В. Клюкін 6 тись за умови формування тонкої стрічки льону. Використовуючи механізми 16 є можливість пересува ти привідні вісі голчастих барабанів 14 і 15 по нижній 2і верхній 3 площинам, чим досягається дозована подача усередину плющильного апарату стрічки відповідної товщини (тобто є можливість отримувати тонку стрічку дуже рівномірної товщини), що дасть можливість суттєво покращити якість плющення стебел льону і забезпечити високу продуктивність пристрою. Застосування даного плющильного апарату льонозбирального комбайна дозволить підвищити якість плющення стебел льону на 25...30%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
