Спосіб підвищення завадозахищеності нелінійного радіолокатора
Номер патенту: 82467
Опубліковано: 25.04.2008
Автори: Каширін Олександр Геннадійович, Бабуров Едуард Федорович
Формула / Реферат
Спосіб підвищення завадозахищеності нелінійного радіолокатора, що полягає в синхронізації частот випромінюваного і прийнятого сигналів, який відрізняється тим, що частоту випромінюваного частотно-модульованого сигналу при використанні її для синхронізації з сигналом, що приймається, помножують на два.
Текст

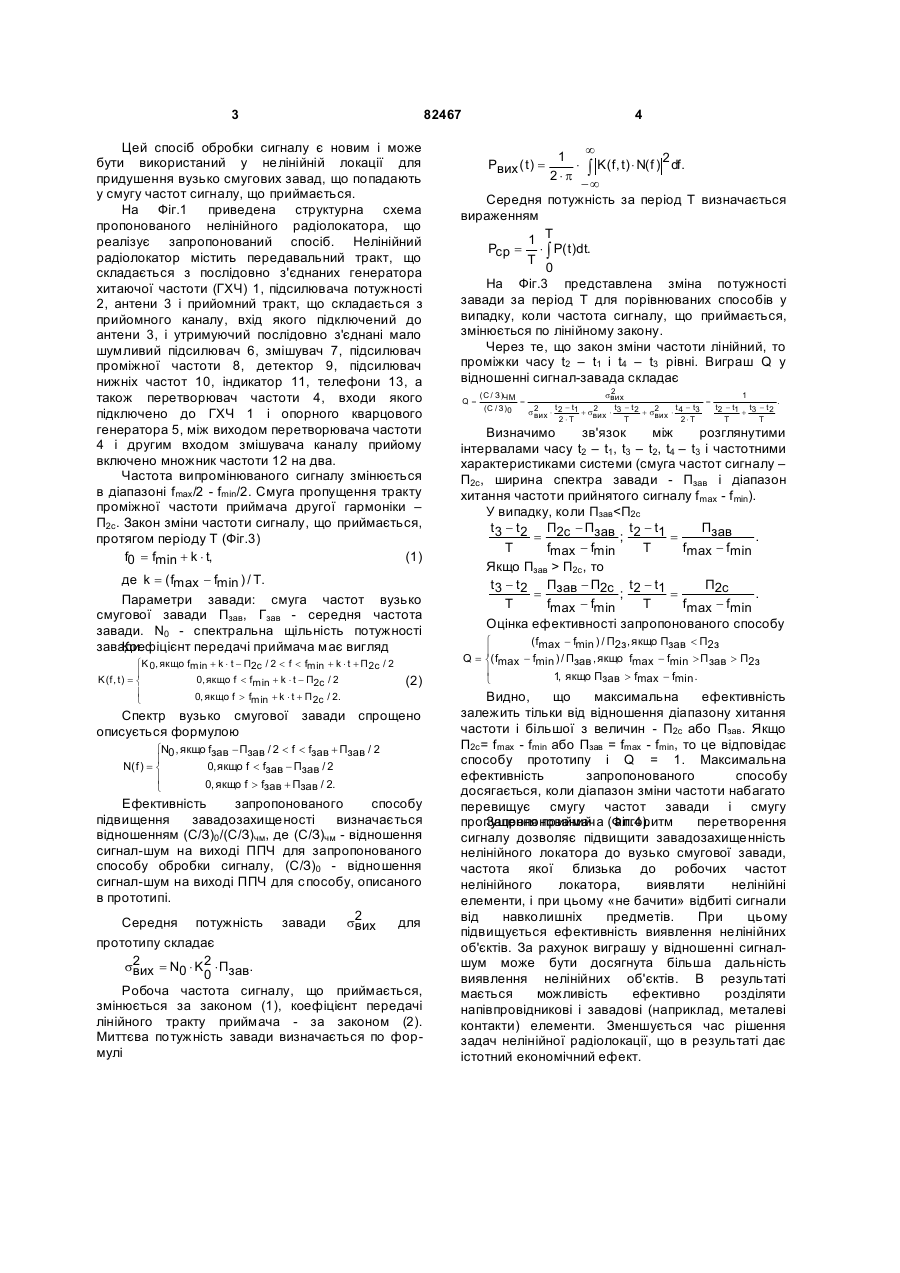

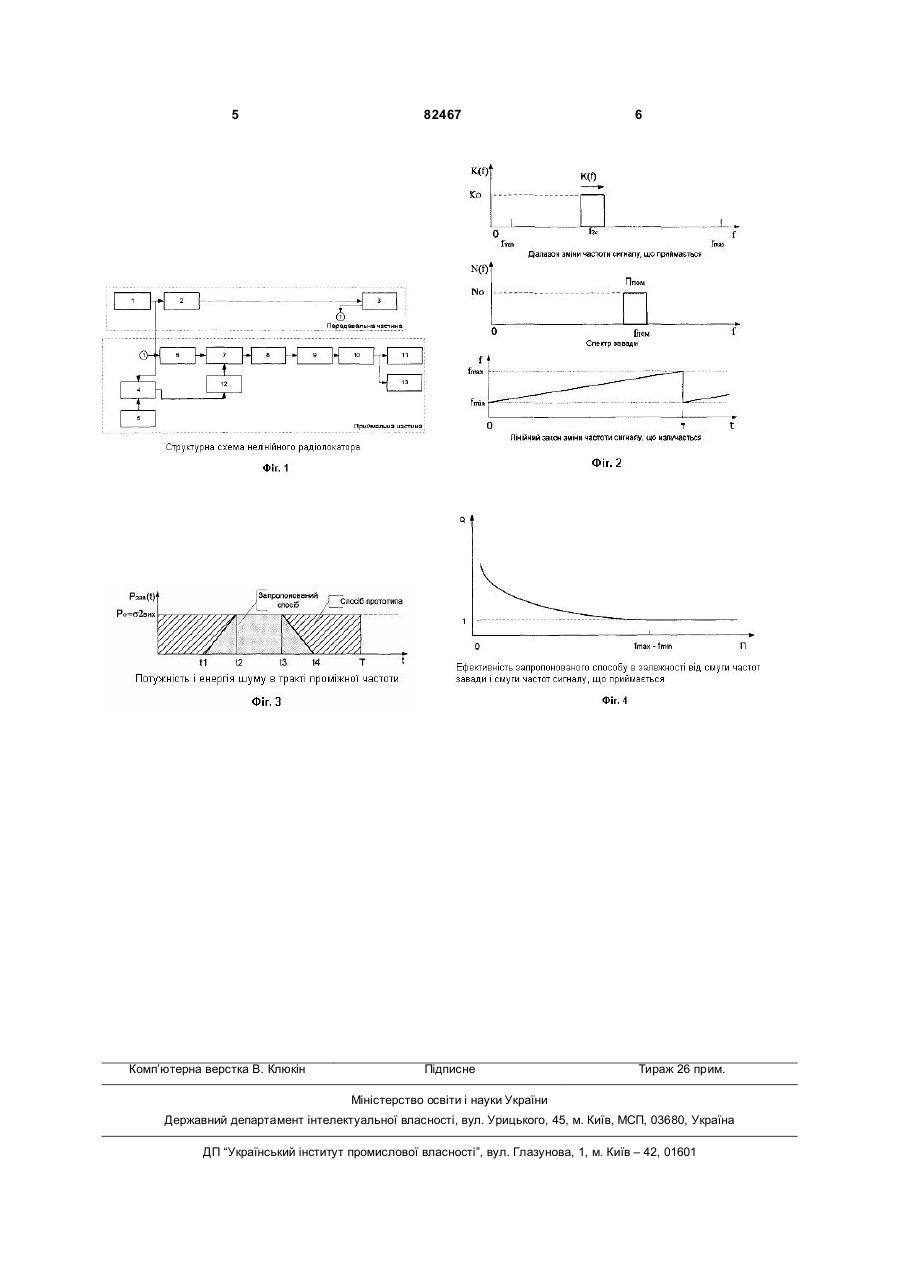

Спосіб підвищення завадозахищеності нелінійного радіолокатора, що полягає в синхронізації частот випромінюваного і прийнятого сигналів, який відрізняється тим, що частоту випромінюваного частотно-модульованого сигналу при використанні її для синхронізації з сигналом, що приймається, помножують на два. (19) (21) 2004031649 (22) 05.03.2004 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) БАБУРОВ ЕДУАРД ФЕДОРОВИЧ, UA, КАШИРІН ОЛЕКСАНДР ГЕННАДІЙОВИЧ, UA (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) UA, патент №79081, G01S13/56, публ. 15.01.2004. 3 82467 Цей спосіб обробки сигналу є новим і може бути використаний у нелінійній локації для придушення вузько смугових завад, що попадають у смугу частот сигналу, що приймається. На Фіг.1 приведена структурна схема пропонованого нелінійного радіолокатора, що реалізує запропонований спосіб. Нелінійний радіолокатор містить передавальний тракт, що складається з послідовно з'єднаних генератора хитаючої частоти (ГХЧ) 1, підсилювача потужності 2, антени 3 і прийомний тракт, що складається з прийомного каналу, вхід якого підключений до антени 3, і утримуючий послідовно з'єднані мало шумливий підсилювач 6, змішувач 7, підсилювач проміжної частоти 8, детектор 9, підсилювач нижніх частот 10, індикатор 11, телефони 13, а також перетворювач частоти 4, входи якого підключено до ГХЧ 1 і опорного кварцового генератора 5, між виходом перетворювача частоти 4 і другим входом змішувача каналу прийому включено множник частоти 12 на два. Частота випромінюваного сигналу змінюється в діапазоні f max/2 - fmin/2. Смуга пропущення тракту проміжної частоти приймача другої гармоніки – П2с. Закон зміни частоти сигналу, що приймається, протягом періоду Т (Фіг.3) f0 = fmin + k × t, (1) де k = ( fmax - fmin ) / T. Параметри завади: смуга частот вузько смугової завади Пзав, Гзав - середня частота завади. N0 - спектральна щільність потужності завади. Коефіцієнт передачі приймача має вигляд ìK 0, якщо fmin + k × t - П2c / 2 < f < fmin + k × t + П2с / 2 ï K (f , t ) = í 0, якщо f fmin + k × t + П2c / 2. î (2) Спектр вузько смугової завади спрощено описується формулою ìN0 , якщо fзав - Пзав / 2 < f < fзав + Пзав / 2 ï N( f ) = í 0, якщо f fзав + Пзав / 2. î Ефективність запропонованого способу підвищення завадозахищеності визначається відношенням (С/З)0 /(С/З)чм, де (С/З)чм - відношення сигнал-шум на виході ППЧ для запропонованого способу обробки сигналу, (С/З)0 - відношення сигнал-шум на виході ППЧ для способу, описаного в прототипі. Середня потужність завади s2 для вих прототипу складає s2 = N0 × K2 × Пзав. вих 0 Робоча частота сигналу, що приймається, змінюється за законом (1), коефіцієнт передачі лінійного тракту приймача - за законом (2). Миттєва потужність завади визначається по формулі 4 1 ¥ 2 × K ( f , t ) × N( f ) df . 2×p ò -¥ Середня потужність за період Т визначається вираженням 1 T Pcp = × ò P( t )dt. T 0 На Фіг.3 представлена зміна потужності завади за період Т для порівнюваних способів у випадку, коли частота сигналу, що приймається, змінюється по лінійному закону. Через те, що закон зміни частоти лінійний, то проміжки часу t2 – t1 і t4 – t3 рівні. Виграш Q у відношенні сигнал-завада складає Рвих ( t ) = Q= 2 1 sвих ( C / З )ЧМ . = = t2 - t1 t3 - t 2 t -t t -t t -t 2 (С / З )0 + s 2 × 2 1 + sвих × 3 2 + s2 × 4 3 вих 2 × T вих 2 × T T T T Визначимо зв'язок між розглянутими інтервалами часу t2 – t1, t3 – t2, t4 – t3 і частотними характеристиками системи (смуга частот сигналу – П2c, ширина спектра завади - Пзав і діапазон хитання частоти прийнятого сигналу fmax - f min). У випадку, коли Пзав П2с, то П2с t 3 - t 2 Пзав - П2с t 2 - t1 . ; = = fmax - fmin fmax - fmin T T Оцінка ефективності запропонованого способу ì ( fmax - fmin ) / П2з , якщо Пзав Пзав > П2з ï 1, якщо Пзав > fmax - fmin . î Видно, що максимальна ефективність залежить тільки від відношення діапазону хитання частоти і більшої з величин - П2с або Пзав. Якщо П2с= f max - fmin або Пзав = fmax - fmin, то це відповідає способу прототипу і Q = 1. Максимальна ефективність запропонованого способу досягається, коли діапазон зміни частоти набагато перевищує смугу частот завади і смугу пропущення приймача (Фіг.4). Запропонований алгоритм перетворення сигналу дозволяє підвищити завадозахищенність нелінійного локатора до вузько смугової завади, частота якої близька до робочих частот нелінійного локатора, виявляти нелінійні елементи, і при цьому «не бачити» відбиті сигнали від навколишніх предметів. При цьому підвищується ефективність виявлення нелінійних об'єктів. За рахунок виграшу у відношенні сигналшум може бути досягнута більша дальність виявлення нелінійних об'єктів. В результаті мається можливість ефективно розділятинапівпровідникові і завадові (наприклад, металеві контакти) елементи. Зменшується час рішення задач нелінійної радіолокації, що в результаті дає істотний економічний ефект. 5 Комп’ютерна верстка В. Клюкін 82467 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increase of noise protection of non-linear radio-locator
Автори англійськоюBaburov Eduard Fedorovych, Kashyrin Oleksandr Hennadiiovych
Назва патенту російськоюСпособ повышения помехоустойчивости нелинейного радиолокатора
Автори російськоюБабуров Эдуард Федорович, Каширин Александр Геннадиевич
МПК / Мітки
МПК: G01S 7/36
Мітки: завадозахищеності, нелінійного, спосіб, підвищення, радіолокатора
