Пилосистема маневреного котла

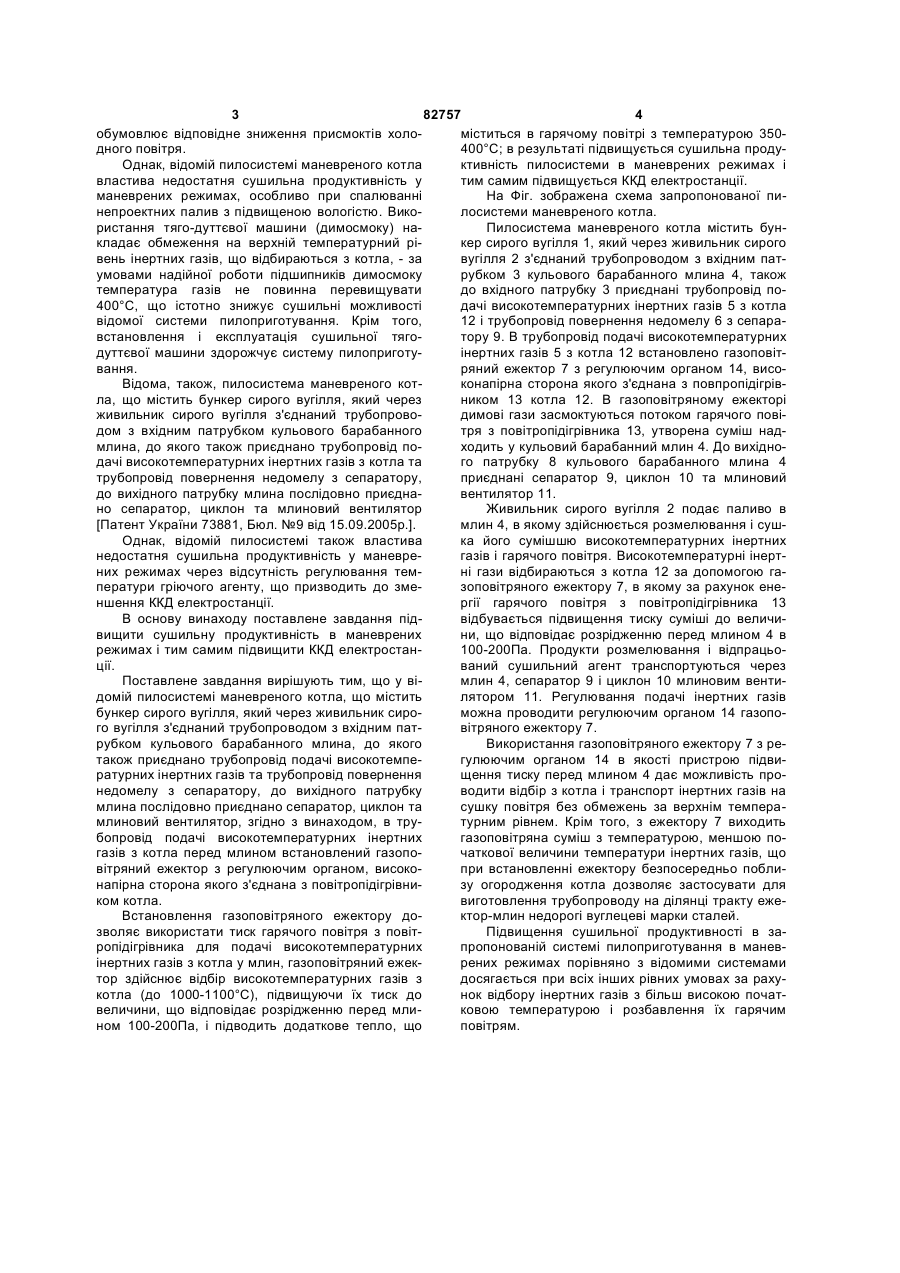

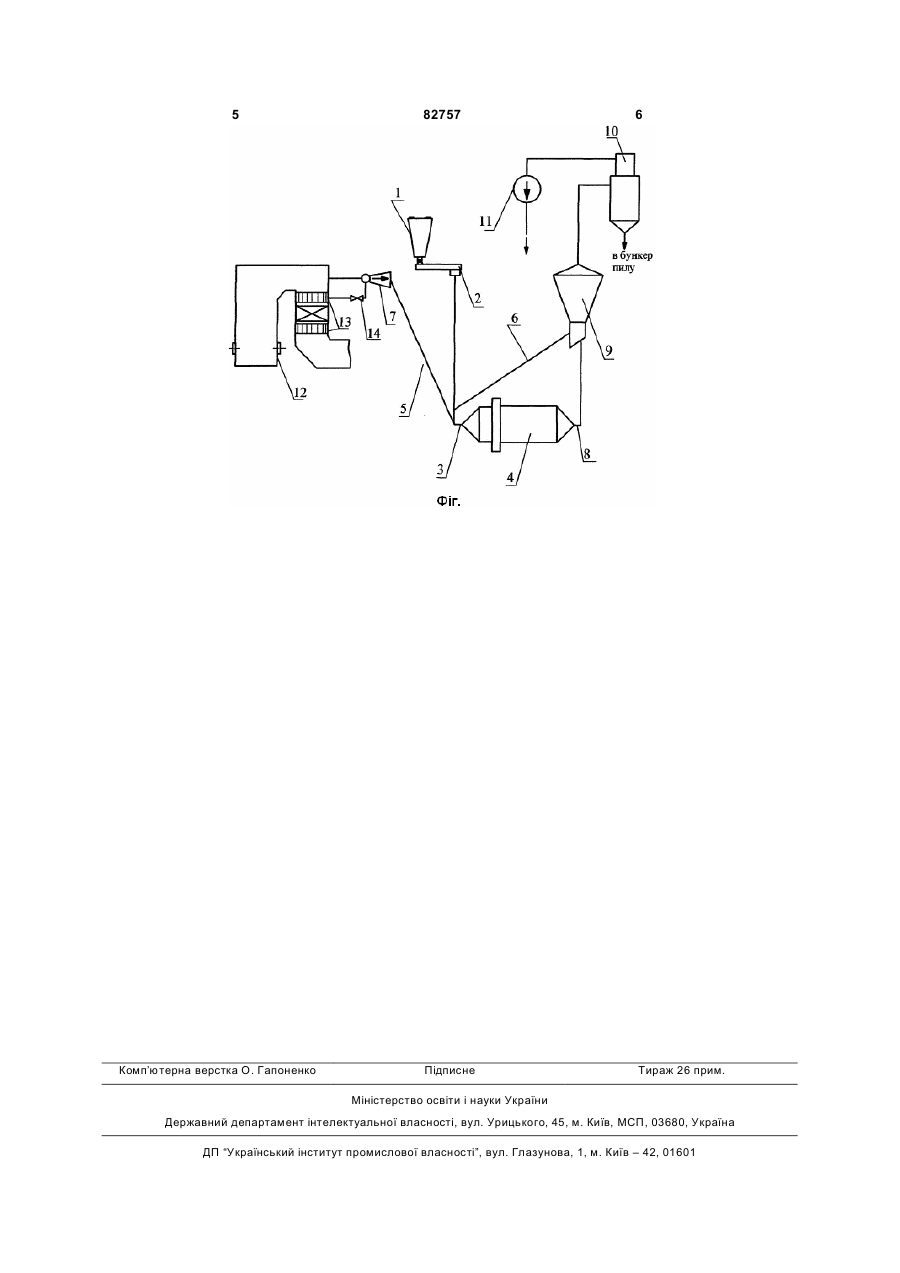

Пилосистема маневреного котла, що містить бункер сирого вугілля, який через живильник сирого вугілля з'єднаний трубопроводом з вхідним патрубком кульового барабанного млина, до якого також приєднано трубопровід подачі високотемпературних інертних газів з котла та трубопровід повернення недомелу з сепаратора, до вихідного патрубка млина послідовно приєднано сепаратор, циклон та млиновий вентилятор, яка відрізняється тим, що в трубопровід подачі високотемпературних інертних газів з котла встановлений газоповітряний ежектор з регулюючим органом, високонапірна сторона якого з'єднана з повітропідігрівником котла. (19) (21) a200608393 (22) 26.07.2006 (24) 12.05.2008 (46) 12.05.2008, Бюл.№ 9, 2008 р. (72) МИСАК ЙОСИФ СТЕПАНОВИЧ, UA, КЛУБ МИХАЙЛО ВАСИЛЬОВИЧ, UA, КЛИМЧУК ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, КРАВЕЦЬ ТАРАС ЮРІЙОВИЧ, UA, ЗАЯЦЬ МАРІЯ ФЕДОРІВНА, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЛЬВІВОРГРЕС", UA, НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA (56) UA 73881, F23K1/00, 15.09.2005 SU 1633228, F23K1/00, 07.03.91 DE 4304124, F01K23/10, 31.03.94 GB 175004, C21B5/00, 30.01.22 RU 2008565, F23K1/00, 28.02.94 3 82757 4 обумовлює відповідне зниження присмоктів холоміститься в гарячому повітрі з температурою 350дного повітря. 400°C; в результаті підвищується сушильна продуОднак, відомій пилосистемі маневреного котла ктивність пилосистеми в маневрених режимах і властива недостатня сушильна продуктивність у тим самим підвищується ККД електростанції. маневрених режимах, особливо при спалюванні На Фіг. зображена схема запропонованої пинепроектних палив з підвищеною вологістю. Виколосистеми маневреного котла. ристання тяго-дуттєвої машини (димосмоку) наПилосистема маневреного котла містить бункладає обмеження на верхній температурний рікер сирого вугілля 1, який через живильник сирого вень інертних газів, що відбираються з котла, - за вугілля 2 з'єднаний трубопроводом з вхідним патумовами надійної роботи підшипників димосмоку рубком 3 кульового барабанного млина 4, також температура газів не повинна перевищувати до вхідного патрубку 3 приєднані трубопровід по400°С, що істотно знижує сушильні можливості дачі високотемпературних інертних газів 5 з котла відомої системи пилоприготування. Крім того, 12 і трубопровід повернення недомелу 6 з сепаравстановлення і експлуатація сушильної тяготору 9. В трубопровід подачі високотемпературних дуттєвої машини здорожчує систему пилоприготуінертних газів 5 з котла 12 встановлено газоповітвання. ряний ежектор 7 з регулюючим органом 14, висоВідома, також, пилосистема маневреного котконапірна сторона якого з'єднана з повпропідігрівла, що містить бункер сирого вугілля, який через ником 13 котла 12. В газоповітряному ежекторі живильник сирого вугілля з'єднаний трубопроводимові гази засмоктуються потоком гарячого повідом з вхідним патрубком кульового барабанного тря з повітропідігрівника 13, утворена суміш надмлина, до якого також приєднано трубопровід походить у кульовий барабанний млин 4. До вихіднодачі високотемпературних інертних газів з котла та го патрубку 8 кульового барабанного млина 4 трубопровід повернення недомелу з сепаратору, приєднані сепаратор 9, циклон 10 та млиновий до вихідного патрубку млина послідовно приєднавентилятор 11. но сепаратор, циклон та млиновий вентилятор Живильник сирого вугілля 2 подає паливо в [Патент України 73881, Бюл. №9 від 15.09.2005р.]. млин 4, в якому здійснюється розмелювання і сушОднак, відомій пилосистемі також властива ка його сумішшю високотемпературних інертних недостатня сушильна продуктивність у маневрегазів і гарячого повітря. Високотемпературні інертних режимах через відсутність регулювання темні гази відбираються з котла 12 за допомогою гаператури гріючого агенту, що призводить до змезоповітряного ежектору 7, в якому за рахунок ененшення ККД електростанції. ргії гарячого повітря з повітропідігрівника 13 В основу винаходу поставлене завдання підвідбувається підвищення тиску суміші до величивищити сушильну продуктивність в маневрених ни, що відповідає розрідженню перед млином 4 в режимах і тим самим підвищити ККД електростан100-200Па. Продукти розмелювання і відпрацьоції. ваний сушильний агент транспортуються через Поставлене завдання вирішують тим, що у вімлин 4, сепаратор 9 і циклон 10 млиновим вентидомій пилосистемі маневреного котла, що містить лятором 11. Регулювання подачі інертних газів бункер сирого вугілля, який через живильник сироможна проводити регулюючим органом 14 газопого вугілля з'єднаний трубопроводом з вхідним патвітряного ежектору 7. рубком кульового барабанного млина, до якого Використання газоповітряного ежектору 7 з ретакож приєднано трубопровід подачі високотемпегулюючим органом 14 в якості пристрою підвиратурних інертних газів та трубопровід повернення щення тиску перед млином 4 дає можливість пронедомелу з сепаратору, до вихідного патрубку водити відбір з котла і транспорт інертних газів на млина послідовно приєднано сепаратор, циклон та сушку повітря без обмежень за верхнім темперамлиновий вентилятор, згідно з винаходом, в трутурним рівнем. Крім того, з ежектору 7 виходить бопровід подачі високотемпературних інертних газоповітряна суміш з температурою, меншою погазів з котла перед млином встановлений газопочаткової величини температури інертних газів, що вітряний ежектор з регулюючим органом, високопри встановленні ежектору безпосередньо поблинапірна сторона якого з'єднана з повітропідігрівнизу огородження котла дозволяє застосувати для ком котла. виготовлення трубопроводу на ділянці тракту ежеВстановлення газоповітряного ежектору доктор-млин недорогі вуглецеві марки сталей. зволяє використати тиск гарячого повітря з повітПідвищення сушильної продуктивності в заропідігрівника для подачі високотемпературних пропонованій системі пилоприготування в маневінертних газів з котла у млин, газоповітряний ежекрених режимах порівняно з відомими системами тор здійснює відбір високотемпературних газів з досягається при всіх інших рівних умовах за рахукотла (до 1000-1100°С), підвищуючи їх тиск до нок відбору інертних газів з більш високою початвеличини, що відповідає розрідженню перед мликовою температурою і розбавлення їх гарячим ном 100-200Па, і підводить додаткове тепло, що повітрям. 5 Комп’ютерна верстка О. Гапоненко 82757 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
