Пристрій регулювання витрати пиловугільного палива

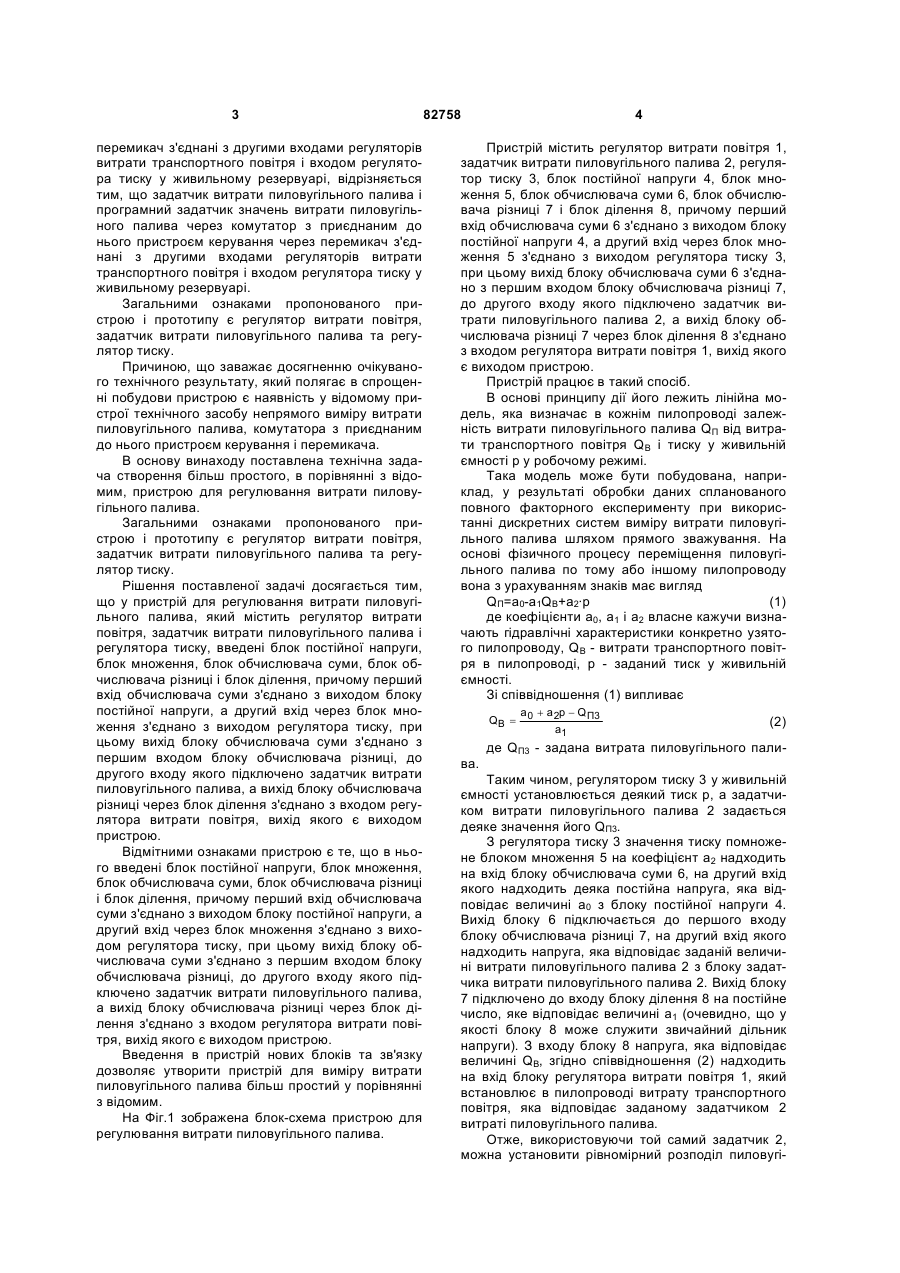

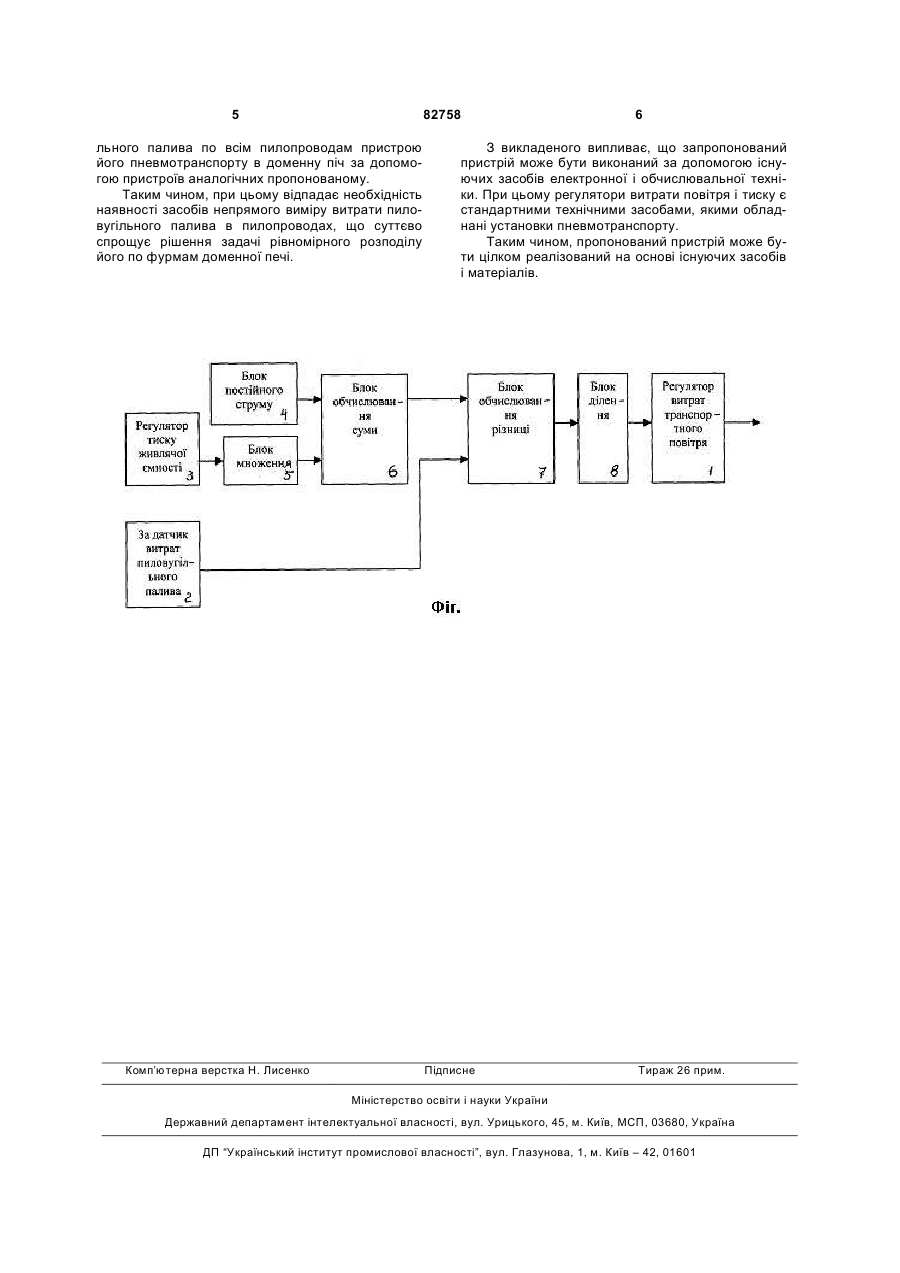

Пристрій регулювання витрати пиловугільного палива, який містить регулятор витрати повітря, задатчик витрати пиловугільного палива і регулятор тиску, який відрізняється тим, що він додатково містить блок постійної напруги, блок множення, блок обчислювача суми, блок обчислювача різниці і блок ділення, причому перший вхід обчислювача суми з'єднано з виходом блока постійної напруги, а другий вхід через блок множення з'єднано з виходом регулятора тиску, при цьому вихід блока обчислювача суми з'єднано з першим входом блока обчислювача різниці, до другого входу якого підключено задатчик витрати пиловугільного палива, а вихід блока обчислювача різниці через блок ділення з'єднано з входом регулятора витрати повітря, вихід якого є виходом пристрою. Пропонований пристрій відноситься до галузі металургії, а саме, до доменного процесу виплавки чавуну при вдуванні пиловугільного палива у фурми доменної печі. Крім того, він може бути використаний і в інших галузях техніки, зв'язаних з транспортуванням за допомогою повітря по безлічі трубопроводів різного роду сипучих матеріалів. Відомий пристрій [«Система измерения расхода пылеугольного топлива», автори: Бабак О.В. та інші, авт. свід. СРСР №1292324 від 22.10.1986], який може бути застосований для регулювання витрати пиловугільного палива. Відомий пристрій містить датчик концентрації з'єднаний з концентратоміром, а також два множних пристрої, суматор, датчик тиску, блок постійної напруги та блок масштабування і відображення, причому вихід пристрою виміру витрати з'єднано з входом першого множного пристрою, вихід якого приєднано к першому входу суматора, з'єднаного з блоком масштабування і відображення, причому другий вхід суматора з'єднано через другий множний пристрій з виходом датчика тиску, а третій вхід суматора з'єднано з блоком постійної напруги. Загальними ознаками з пропонованим пристроєм є регулятор тиску, блок постійної напруги та блоки множення. Причиною, яка заважає досягненню очікуваного технічного результату, який полягає у спрощенні побудови пристрою, є наявність у відомому пристрої технічного засобу непрямого виміру витрати пиловугільного палива. Відомо ["Система автоматического регулирования расхода пылеугольного топлива, подаваемого в горн доменной печи" (авторське свідоцтво СРСР №1506881 від 08.05.1989р.)]. Цей пристрій, обраний нами як прототип, містить вимірники витрати пиловугільного палива по фурмам доменної печі і задатчик значень витрати пиловугільного палива, з'єднаних своїми першими виходами з першими входами електронних регуляторів витрати транспортного повітря, другі входи які приєднані до виходу задатчика значень витрати пиловугільного палива і регулятора тиску у живильному резервуарі, причому задатчик значень витрати пиловугільного палива через комутатор з приєднаним до нього пристроєм керування через (19) UA (11) 82758 (13) C2 (21) a200608430 (22) 27.07.2006 (24) 12.05.2008 (46) 12.05.2008, Бюл.№ 9, 2008 р. (72) БАБАК ОЛЕГ ВОЛОДИМИРОВИЧ, UA, СУРОВЦЕВ ІГОР ВІКТОРОВИЧ, UA, ФОСТ ІГОР МИКОЛАЙОВИЧ, UA (73) МІЖНАРОДНИЙ НАУКОВО-НАВЧАЛЬНИЙ ЦЕНТР ІНФОРМАЦІЙНИХ ТЕХНОЛОГІЙ ТА СИСТЕМ НАН ТА МОН УКРАЇНИ, UA (56) UA 1303, A1, 25.03.1994 SU 1010135, A, 07.04.1983 RU 2096480, C1, 20.11.1997 RU 96110263, A, 03.10.1998 RU 2115741, C1, 20.07.1998 3 перемикач з'єднані з другими входами регуляторів витрати транспортного повітря і входом регулятора тиску у живильному резервуарі, відрізняється тим, що задатчик витрати пиловугільного палива і програмний задатчик значень витрати пиловугільного палива через комутатор з приєднаним до нього пристроєм керування через перемикач з'єднані з другими входами регуляторів витрати транспортного повітря і входом регулятора тиску у живильному резервуарі. Загальними ознаками пропонованого пристрою і прототипу є регулятор витрати повітря, задатчик витрати пиловугільного палива та регулятор тиску. Причиною, що заважає досягненню очікуваного технічного результату, який полягає в спрощенні побудови пристрою є наявність у відомому пристрої технічного засобу непрямого виміру витрати пиловугільного палива, комутатора з приєднаним до нього пристроєм керування і перемикача. В основу винаходу поставлена технічна задача створення більш простого, в порівнянні з відомим, пристрою для регулювання витрати пиловугільного палива. Загальними ознаками пропонованого пристрою і прототипу є регулятор витрати повітря, задатчик витрати пиловугільного палива та регулятор тиску. Рішення поставленої задачі досягається тим, що у пристрій для регулювання витрати пиловугільного палива, який містить регулятор витрати повітря, задатчик витрати пиловугільного палива і регулятора тиску, введені блок постійної напруги, блок множення, блок обчислювача суми, блок обчислювача різниці і блок ділення, причому перший вхід обчислювача суми з'єднано з виходом блоку постійної напруги, а другий вхід через блок множення з'єднано з виходом регулятора тиску, при цьому вихід блоку обчислювача суми з'єднано з першим входом блоку обчислювача різниці, до другого входу якого підключено задатчик витрати пиловугільного палива, а вихід блоку обчислювача різниці через блок ділення з'єднано з входом регулятора витрати повітря, вихід якого є виходом пристрою. Відмітними ознаками пристрою є те, що в нього введені блок постійної напруги, блок множення, блок обчислювача суми, блок обчислювача різниці і блок ділення, причому перший вхід обчислювача суми з'єднано з виходом блоку постійної напруги, а другий вхід через блок множення з'єднано з виходом регулятора тиску, при цьому вихід блоку обчислювача суми з'єднано з першим входом блоку обчислювача різниці, до другого входу якого підключено задатчик витрати пиловугільного палива, а вихід блоку обчислювача різниці через блок ділення з'єднано з входом регулятора витрати повітря, вихід якого є виходом пристрою. Введення в пристрій нових блоків та зв'язку дозволяє утворити пристрій для виміру витрати пиловугільного палива більш простий у порівнянні з відомим. На Фіг.1 зображена блок-схема пристрою для регулювання витрати пиловугільного палива. 82758 4 Пристрій містить регулятор витрати повітря 1, задатчик витрати пиловугільного палива 2, регулятор тиску 3, блок постійної напруги 4, блок множення 5, блок обчислювача суми 6, блок обчислювача різниці 7 і блок ділення 8, причому перший вхід обчислювача суми 6 з'єднано з виходом блоку постійної напруги 4, а другий вхід через блок множення 5 з'єднано з виходом регулятора тиску 3, при цьому вихід блоку обчислювача суми 6 з'єднано з першим входом блоку обчислювача різниці 7, до другого входу якого підключено задатчик витрати пиловугільного палива 2, а вихід блоку обчислювача різниці 7 через блок ділення 8 з'єднано з входом регулятора витрати повітря 1, вихід якого є виходом пристрою. Пристрій працює в такий спосіб. В основі принципу дії його лежить лінійна модель, яка визначає в кожнім пилопроводі залежність витрати пиловугільного палива QП від витрати транспортного повітря QB і тиску у живильній ємності р у робочому режимі. Така модель може бути побудована, наприклад, у результаті обробки даних спланованого повного факторного експерименту при використанні дискретних систем виміру витрати пиловугільного палива шляхом прямого зважування. На основі фізичного процесу переміщення пиловугільного палива по тому або іншому пилопроводу вона з урахуванням знаків має вигляд QП=а0-а1QB+а2·р (1) де коефіцієнти a0, а1 і а2 власне кажучи визначають гідравлічні характеристики конкретно узятого пилопроводу, QB - витрати транспортного повітря в пилопроводі, р - заданий тиск у живильній ємності. Зі співвідношення (1) випливає a + a2p - QП3 QB = 0 a1 ва. (2) де QП3 - задана витрата пиловугільного пали Таким чином, регулятором тиску 3 у живильній ємності установлюється деякий тиск р, а задатчиком витрати пиловугільного палива 2 задається деяке значення його QП3. З регулятора тиску 3 значення тиску помножене блоком множення 5 на коефіцієнт а2 надходить на вхід блоку обчислювача суми 6, на другий вхід якого надходить деяка постійна напруга, яка відповідає величині а0 з блоку постійної напруги 4. Вихід блоку 6 підключається до першого входу блоку обчислювача різниці 7, на другий вхід якого надходить напруга, яка відповідає заданій величині витрати пиловугільного палива 2 з блоку задатчика витрати пиловугільного палива 2. Вихід блоку 7 підключено до входу блоку ділення 8 на постійне число, яке відповідає величині а1 (очевидно, що у якості блоку 8 може служити звичайний дільник напруги). З входу блоку 8 напруга, яка відповідає величині QВ, згідно співвідношення (2) надходить на вхід блоку регулятора витрати повітря 1, який встановлює в пилопроводі витрату транспортного повітря, яка відповідає заданому задатчиком 2 витраті пиловугільного палива. Отже, використовуючи той самий задатчик 2, можна установити рівномірний розподіл пиловугі 5 82758 льного палива по всім пилопроводам пристрою його пневмотранспорту в доменну піч за допомогою пристроїв аналогічних пропонованому. Таким чином, при цьому відпадає необхідність наявності засобів непрямого виміру витрати пиловугільного палива в пилопроводах, що суттєво спрощує рішення задачі рівномірного розподілу його по фурмам доменної печі. Комп’ютерна верстка Н. Лисенко 6 З викладеного випливає, що запропонований пристрій може бути виконаний за допомогою існуючих засобів електронної і обчислювальної техніки. При цьому регулятори витрати повітря і тиску є стандартними технічними засобами, якими обладнані установки пневмотранспорту. Таким чином, пропонований пристрій може бути цілком реалізований на основі існуючих засобів і матеріалів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
