Ізолююча муфта для газо- і нафтотрубопроводів

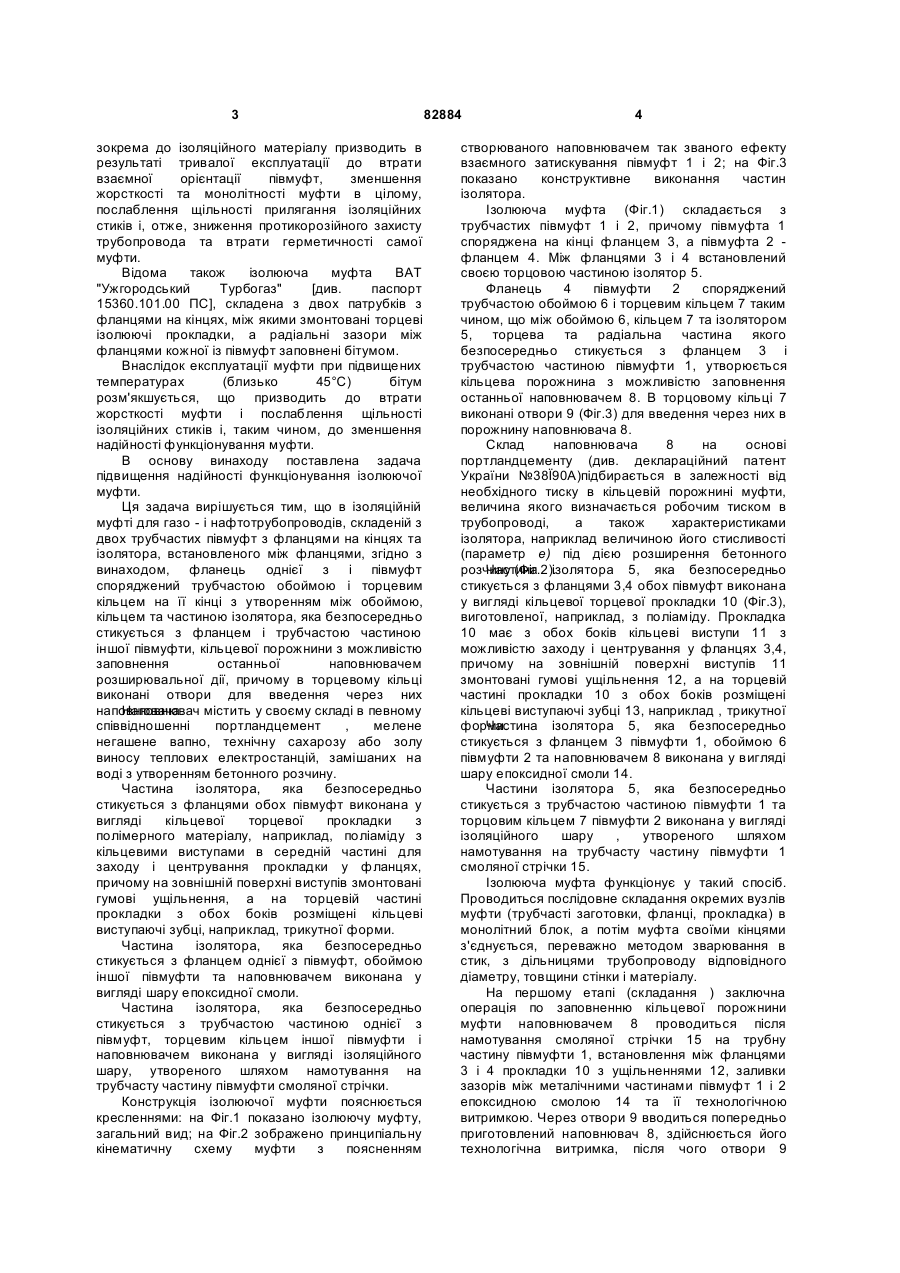

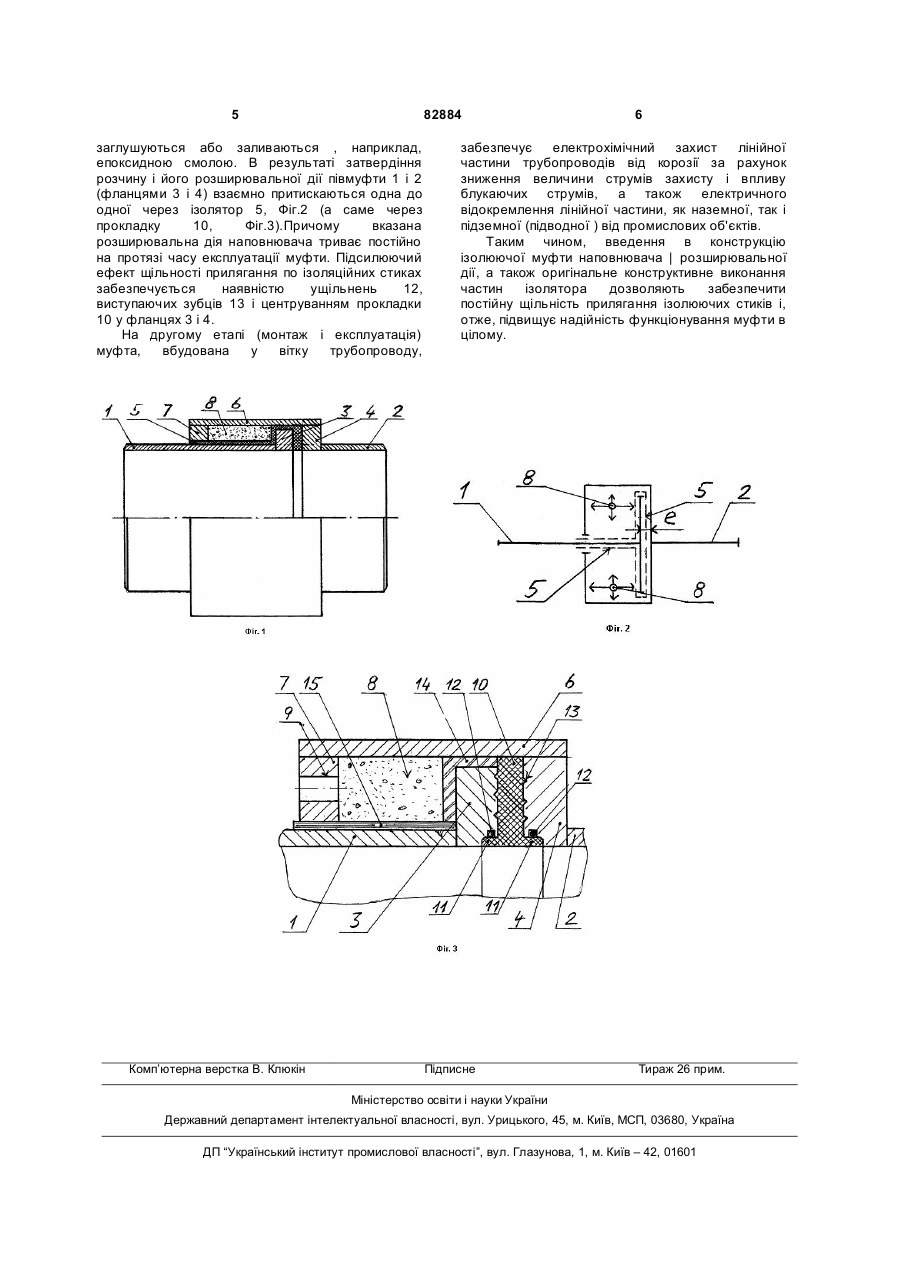

1. Ізолююча муфта для газоі нафтотрубопроводів, складена з двох трубчастих півмуфт з фланцями на їх кінцях та ізолятора, встановленого між фланцями, яка відрізняється тим, що фланець однієї з півмуфт споряджений трубчастою обоймою і торцевим кільцем на її кінці з утворенням між обоймою, кільцем та частиною ізолятора, яка безпосередньо стикується з фланцем і трубчастою частиною іншої півмуфти, кільцевої порожнини з можливістю заповнення останньої наповнювачем розширювальної дії, C2 2 (19) 1 3 зокрема до ізоляційного матеріалу призводить в результаті тривалої експлуатації до втрати взаємної орієнтації півмуфт, зменшення жорсткості та монолітності муфти в цілому, послаблення щільності прилягання ізоляційних стиків і, отже, зниження протикорозійного захисту трубопровода та втрати герметичності самої муфти. Відома також ізолююча муфта ВАТ "Ужгородський Турбогаз" [див. паспорт 15360.101.00 ПС], складена з двох патрубків з фланцями на кінцях, між якими змонтовані торцеві ізолюючі прокладки, а радіальні зазори між фланцями кожної із півмуфт заповнені бітумом. Внаслідок експлуатації муфти при підвищених температурах (близько 45°С) бітум розм'якшується, що призводить до втрати жорсткості муфти і послаблення щільності ізоляційних стиків і, таким чином, до зменшення надійності функціонування муфти. В основу винаходу поставлена задача підвищення надійності функціонування ізолюючої муфти. Ця задача вирішується тим, що в ізоляційній муфті для газо - і нафтотрубопроводів, складеній з двох трубчастих півмуфт з фланцями на кінцях та ізолятора, встановленого між фланцями, згідно з винаходом, фланець однієї з і півмуфт споряджений трубчастою обоймою і торцевим кільцем на її кінці з утворенням між обоймою, кільцем та частиною ізолятора, яка безпосередньо стикується з фланцем і трубчастою частиною іншої півмуфти, кільцевої порожнини з можливістю заповнення останньої наповнювачем розширювальної дії, причому в торцевому кільці виконані отвори для введення через них наповнювача. містить у своєму складі в певному Наповнювач співвідношенні портландцемент , мелене негашене вапно, технічну сахарозу або золу виносу теплових електростанцій, замішаних на воді з утворенням бетонного розчину. Частина ізолятора, яка безпосередньо стикується з фланцями обох півмуфт виконана у вигляді кільцевої торцевої прокладки з полімерного матеріалу, наприклад, поліаміду з кільцевими виступами в середній частині для заходу і центрування прокладки у фланцях, причому на зовнішній поверхні виступів змонтовані гумові ущільнення, а на торцевій частині прокладки з обох боків розміщені кільцеві виступаючі зубці, наприклад, трикутної форми. Частина ізолятора, яка безпосередньо стикується з фланцем однієї з півмуфт, обоймою іншої півмуфти та наповнювачем виконана у вигляді шару епоксидної смоли. Частина ізолятора, яка безпосередньо стикується з трубчастою частиною однієї з півмуфт, торцевим кільцем іншої півмуфти і наповнювачем виконана у вигляді ізоляційного шару, утвореного шляхом намотування на трубчасту частину півмуфти смоляної стрічки. Конструкція ізолюючої муфти пояснюється кресленнями: на Фіг.1 показано ізолюючу муфту, загальний вид; на Фіг.2 зображено принципіальну кінематичну схему муфти з поясненням 82884 4 створюваного наповнювачем так званого ефекту взаємного затискування півмуфт 1 і 2; на Фіг.3 показано конструктивне виконання частин ізолятора. Ізолююча муфта (Фіг.1) складається з трубчастих півмуфт 1 і 2, причому півмуфта 1 споряджена на кінці фланцем 3, а півмуфта 2 фланцем 4. Між фланцями 3 і 4 встановлений своєю торцовою частиною ізолятор 5. Фланець 4 півмуфти 2 споряджений трубчастою обоймою 6 і торцевим кільцем 7 таким чином, що між обоймою 6, кільцем 7 та ізолятором 5, торцева та радіальна частина якого безпосередньо стикується з фланцем 3 і трубчастою частиною півмуфти 1, утворюється кільцева порожнина з можливістю заповнення останньої наповнювачем 8. В торцовому кільці 7 виконані отвори 9 (Фіг.3) для введення через них в порожнину наповнювача 8. Склад наповнювача 8 на основі портландцементу (див. деклараційний патент України №38Ї90А)підбирається в залежності від необхідного тиску в кільцевій порожнині муфти, величина якого визначається робочим тиском в трубопроводі, а також характеристиками ізолятора, наприклад величиною його стисливості (параметр е) під дією розширення бетонного розчину (Фіг.2). Частина ізолятора 5, яка безпосередньо стикується з фланцями 3,4 обох півмуфт виконана у вигляді кільцевої торцевої прокладки 10 (Фіг.3), виготовленої, наприклад, з поліаміду. Прокладка 10 має з обох боків кільцеві виступи 11 з можливістю заходу і центрування у фланцях 3,4, причому на зовнішній поверхні виступів 11 змонтовані гумові ущільнення 12, а на торцевій частині прокладки 10 з обох боків розміщені кільцеві виступаючі зубці 13, наприклад , трикутної форми. Частина ізолятора 5, яка безпосередньо стикується з фланцем 3 півмуфти 1, обоймою 6 півмуфти 2 та наповнювачем 8 виконана у вигляді шару епоксидної смоли 14. Частини ізолятора 5, яка безпосередньо стикується з трубчастою частиною півмуфти 1 та торцовим кільцем 7 півмуфти 2 виконана у вигляді ізоляційного шару , утвореного шляхом намотування на трубчасту частину півмуфти 1 смоляної стрічки 15. Ізолююча муфта функціонує у такий спосіб. Проводиться послідовне складання окремих вузлів муфти (трубчасті заготовки, фланці, прокладка) в монолітний блок, а потім муфта своїми кінцями з'єднується, переважно методом зварювання в стик, з дільницями трубопроводу відповідного діаметру, товщини стінки і матеріалу. На першому етапі (складання ) заключна операція по заповненню кільцевої порожнини муфти наповнювачем 8 проводиться після намотування смоляної стрічки 15 на трубну частину півмуфти 1, встановлення між фланцями 3 і 4 прокладки 10 з ущільненнями 12, заливки зазорів між металічними частинами півмуфт 1 і 2 епоксидною смолою 14 та її технологічною витримкою. Через отвори 9 вводиться попередньо приготовлений наповнювач 8, здійснюється його технологічна витримка, після чого отвори 9 5 82884 заглушуються або заливаються , наприклад, епоксидною смолою. В результаті затвердіння розчину і його розширювальної дії півмуфти 1 і 2 (фланцями 3 і 4) взаємно притискаються одна до одної через ізолятор 5, Фіг.2 (а саме через прокладку 10, Фіг.3).Причому вказана розширювальна дія наповнювача триває постійно на протязі часу експлуатації муфти. Підсилюючий ефект щільності прилягання по ізоляційних стиках забезпечується наявністю ущільнень 12, виступаючих зубців 13 і центруванням прокладки 10 у фланцях 3 і 4. На другому етапі (монтаж і експлуатація) муфта, вбудована у вітку трубопроводу, Комп’ютерна верстка В. Клюкін 6 забезпечує електрохімічний захист лінійної частини трубопроводів від корозії за рахунок зниження величини струмів захисту і впливу блукаючих струмів, а також електричного відокремлення лінійної частини, як наземної, так і підземної (підводної ) від промислових об'єктів. Таким чином, введення в конструкцію ізолюючої муфти наповнювача | розширювальної дії, а також оригінальне конструктивне виконання частин ізолятора дозволяють забезпечити постійну щільність прилягання ізолюючих стиків і, отже, підвищує надійність функціонування муфти в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
