Установник кріплення

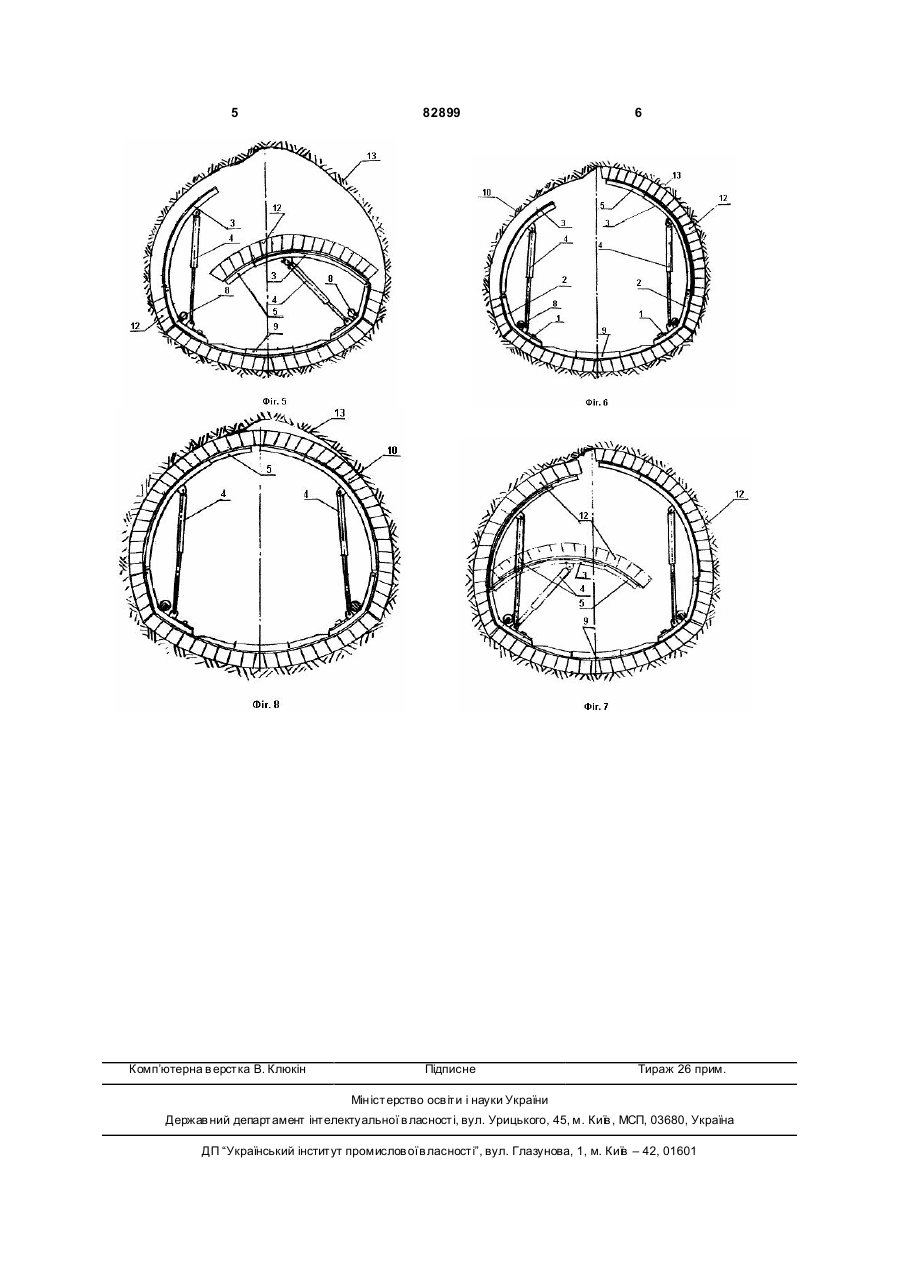

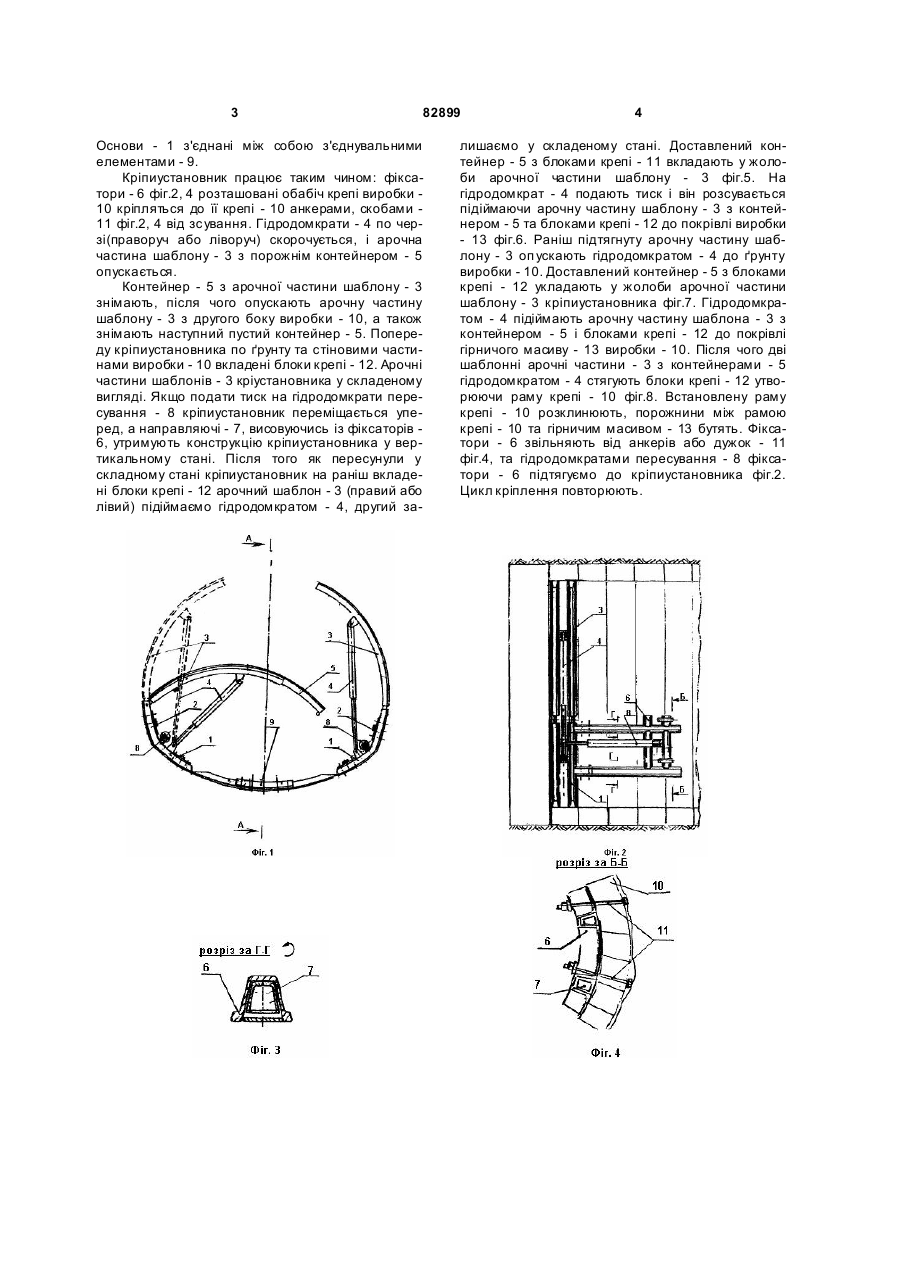

1. Установник кріплення, який включає розташовані вздовж стінок виробки основи, кожна з яких оснащена гідродомкратом підйому, що шарнірно з'єднаний з основою та підтримуючим шаблоном, 3 82899 Основи - 1 з'єднані між собою з'єднувальними елементами - 9. Кріпиустановник працює таким чином: фіксатори - 6 фіг.2, 4 розташовані обабіч крепі виробки 10 кріпляться до її крепі - 10 анкерами, скобами 11 фіг.2, 4 від зсування. Гідродомкрати - 4 по черзі(праворуч або ліворуч) скорочується, і арочна частина шаблону - 3 з порожнім контейнером - 5 опускається. Контейнер - 5 з арочної частини шаблону - 3 знімають, після чого опускають арочну частину шаблону - 3 з другого боку виробки - 10, а також знімають наступний пустий контейнер - 5. Попереду кріпиустановника по ґрунту та стіновими частинами виробки - 10 вкладені блоки крепі - 12. Арочні частини шаблонів - 3 кріустановника у складеному вигляді. Якщо подати тиск на гідродомкрати пересування - 8 кріпиустановник переміщається уперед, а направляючі - 7, висовуючись із фіксаторів 6, утримують конструкцію кріпиустановника у вертикальному стані. Після того як пересунули у складному стані кріпиустановник на раніш вкладені блоки крепі - 12 арочний шаблон - 3 (правий або лівий) підіймаємо гідродомкратом - 4, другий за 4 лишаємо у складеному стані. Доставлений контейнер - 5 з блоками крепі - 11 вкладають у жолоби арочної частини шаблону - 3 фіг.5. На гідродомкрат - 4 подають тиск і він розсувається підіймаючи арочну частину шаблону - 3 з контейнером - 5 та блоками крепі - 12 до покрівлі виробки - 13 фіг.6. Раніш підтягнуту арочну частину шаблону - 3 оп ускають гідродомкратом - 4 до ґрунту виробки - 10. Доставлений контейнер - 5 з блоками крепі - 12 укладають у жолоби арочної частини шаблону - 3 кріпиустановника фіг.7. Гідродомкратом - 4 підіймають арочну частину шаблона - 3 з контейнером - 5 і блоками крепі - 12 до покрівлі гірничого масиву - 13 виробки - 10. Після чого дві шаблонні арочні частини - 3 з контейнерами - 5 гідродомкратом - 4 стягують блоки крепі - 12 утворюючи раму крепі - 10 фіг.8. Встановлену раму крепі - 10 розклинюють, порожнини між рамою крепі - 10 та гірничим масивом - 13 бутять. Фіксатори - 6 звільняють від анкерів або дужок - 11 фіг.4, та гідродомкратами пересування - 8 фіксатори - 6 підтягуємо до кріпиустановника фіг.2. Цикл кріплення повторюють. 5 Комп’ютерна в ерстка В. Клюкін 82899 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
