Установник кріплення прохідницького комбайна

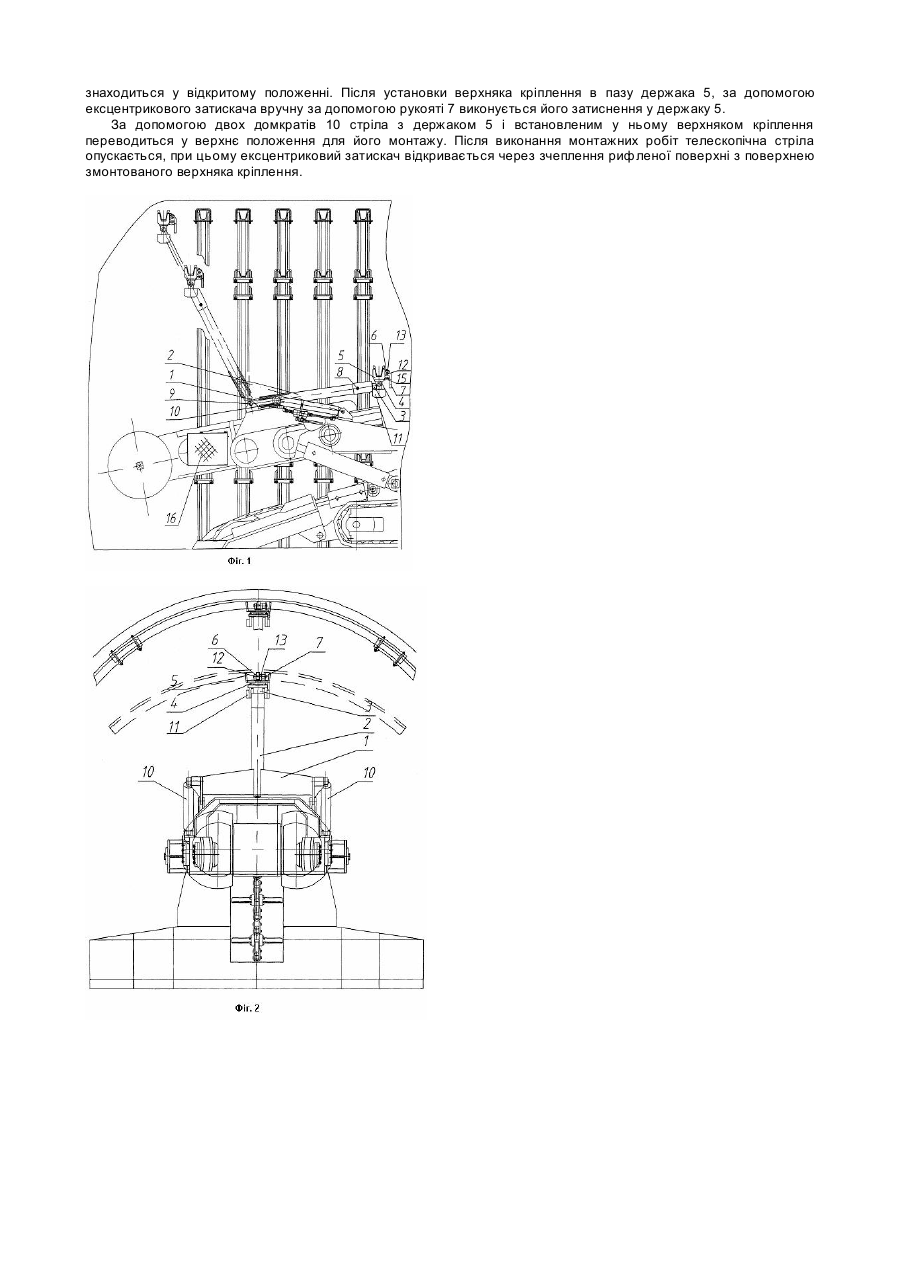

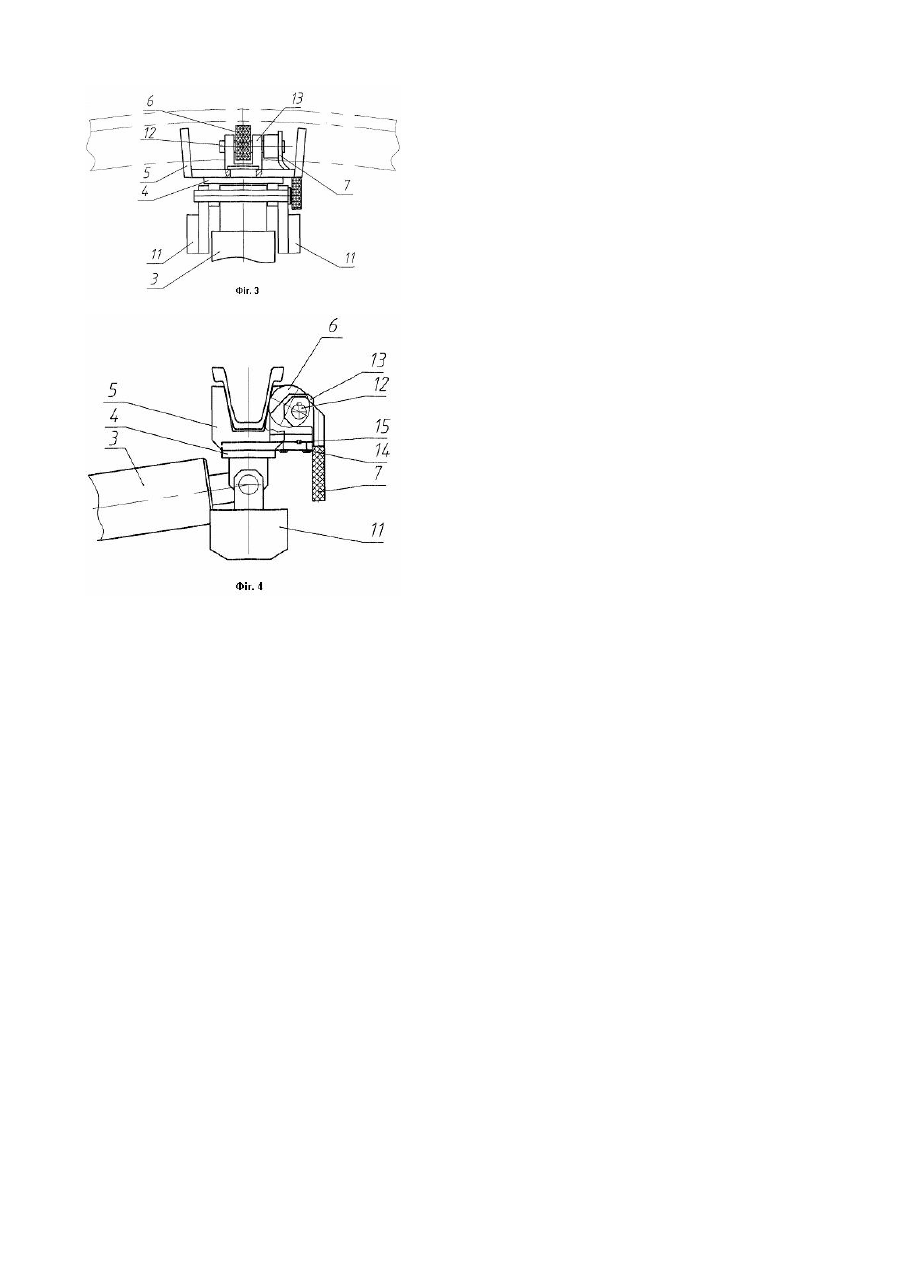

Корисна модель належить до гірничої справи, зокрема, до засобів механізованого проведення гірничих виробок. Відомий кріплення зводячий пристрій прохідницької машини (див. а.с. СРСР №1434117, E21D13/04 від 14.08.86р., опубл. 30.10.88р., бюл. №40). Пристрій містить зв'язану з гідравлічними піднімальними важелями укладальну плиту з башмаками, упори для елементів кріплення і закріплені на арковому кріпленні підтримуючі опори. У башмаках за допомогою упорів установлена знімна рама у вигляді поперечної балки з опорами і стопорами. Для установки верхняків аркового кріплення їх укладають в опори і піднімають важелі з плитою до покрівлі виробки. За допомогою стопорів фіксують верхняк кріплення в опорах балки. Після виконання кріплення важелі піднімають, підхоплюють верхняк кріплення і розфіксовують стопори. Недоліком такої конструкції є: 1. Необхідність закріплювати підтримуючі опори пристрою на арковому кріпленні, що призводить до збільшення трудомісткості монтажних робіт і зниження продуктивності машини. 2. Неможливість установки в опорах пристрою одного верхняка кріплення, тому що для його врівноважування необхідна наявність другого верхняка, а це також вимагає додаткових трудовитрат і знижує машинний час обробки вибою. 3. Відсутність кріплення верхняків аркового кріплення в опорах балки, що робить процес їхнього монтажу небезпечним. Найбільш близьким до корисної моделі за технічною сутністю і результатом, що досягається, є установник кріплення, відомий з опису до патенту RU №2078935 від 15.05.95р., E21D13/04, опубл. 10.05.97р., бюл. №13. Зазначений установник кріплення стріловидного типу, змонтований на прохідницькому комбайні (фіг.2, 3 опису до патенту), складається з кронштейна, основного корпусу стріли, розміщеного в розточеннях кронштейна, телескопічне висувної стріли, гідродомкрата розсунення, подовжуючої проставки, на передньому кінці якої шарнірно закріплений гідравлічний захват. Для підйому й опускання установника кріплення використовуються два домкрати. Гідрозахват зв'язаний з подовжуючою проставкою стабілізатором положення у вигляді гідродомкрата, який служить для збереження горизонтального положення при його переміщенні в просторі (підйомі й опусканні стріли установника кріплення). Гідрозахват оснащений гідродомкратним механізмом обмеженого повороту. Установник кріплення має також гідродомкрати повороту в горизонтальній площині та гідродомкрат розвороту стріли щодо поздовжньої осі. Недолік такої конструкції полягає в її складності через наявність цілого ряду гідравлічних пристроїв для зміни й стабілізації положення захвату в просторі, а також у великих габаритах установника кріплення. В основу корисної моделі поставлена задача: в установнику кріплення прохідницького комбайна через застосування механічного захвату верхняка аркового кріплення, а також установки механічного стабілізатора положення для орієнтації в просторі цього захвату спростити конструкцію установника кріплення, а також знизити його габарити. Поставлена задача вирішується в такий спосіб. В установнику кріплення прохідницького комбайна, що містить кронштейн з закріпленим на ньому основним корпусом стріли, у якому розміщена телескопічне висувна частина стріли, захват зі стабілізатором положення, зв'язаним з висувною частиною стріли, відповідно до корисної моделі, стабілізатор положення виконаний механічним, оснащений жорстко зв'язаними з ним контрвантажами і встановлений шарнірно на кінці висувної частини стріли, а захват виконаний у вигляді держака з вилкою, на валику якої встановлений ексцентриковий затискач із рукояттю, і встановлений на стабілізаторі положення. Ексцентриковий затискач виконаний з рифленою поверхнею. Установка стабілізатора положения з розміщеним на ньому захватом шарнірно на кінці висувної частини стріли, а також розміщення на стабілізаторі положення контрвантажів забезпечить поворот захвату відносно стріли і збереження положення захвату при переміщенні в просторі. Застосування ексцентрикового затискача дозволить просто і надійно закріплювати і розкріплювати верхняки кріплення у держаку. На фіг.1 і 2 представлений установник кріплення прохідницького комбайна в процесі установки верхняка аркового кріплення (вид збоку і спереду відповідно). На фіг.3, 4- вид спереду і збоку на установник кріплення . Установник кріплення прохідницького комбайна складається з кронштейна 1, основного корпусу 2 стріли, розміщеного в розточенні кронштейна 1, телескопічне висувної частини стріли 3, що є корпусом домкрата розсунення, на якому шарнірно закріплений стабілізатор положення 4 із установленими на ньому елементами захвату - держаком 5 з ексцентриковим затискачем 6 і рукояттю 7. Паз держака 5 має форму, що сприяє самозаклинюванню в ньому верхняка кріплення. Від прокручування висувної частини стріли 3 усередині основного корпусу 2 запобігає стопор 8, що входить у поздовжній паз висувної частини стріли 3, Корпус 2 стріли закріплений у вушку комбайна віссю 9 і має можливість прокручування. Для підйому й опускання стріли установника кріплення використовуються два домкрати 10. Держак 5 має можливість провертатися навколо вертикальної осі стабілізатора положення 4. На стабілізаторі положення 4 є два контрвантажі 11 для збереження горизонтального положення держака в просторі при будьякому положенні стріли. Ексцентриковий затискач 6 установлений на валику 12 у вилці 13, яка з'єднана з держаком 5 за допомогою болтів 14 і шпонки 15. Ексцентриковий затискач 6 має на своїй поверхні рифлення для збільшення зчеплення з поверхнею верхняка кріплення. Принцип роботи установника кріплення прохідницького комбайна полягає в наступному. Для установки верхняка аркового кріплення стріла установника кріплення за допомогою двох домкратів 10 опускається в граничное нижнє положення. При цьому стабілізатор положення 4, шарнірне закріплений на висувній частині стріли 3, разом із установленим на ньому держаком 5, за рахунок двох контрвантажів 11 зберігає горизонтальне положення при переміщенні в просторі (паз держака 5 завжди направлений вгору). Ексцентриковий затискач 6, установлений на валику 12 у вилці 13, через рукоять 7, що виконує роль вантажу, знаходиться у відкритому положенні. Після установки верхняка кріплення в пазу держака 5, за допомогою ексцентрикового затискача вручну за допомогою рукояті 7 виконується його затиснення у держаку 5. За допомогою двох домкратів 10 стріла з держаком 5 і встановленим у ньому верхняком кріплення переводиться у верхнє положення для його монтажу. Після виконання монтажних робіт телескопічна стріла опускається, при цьому ексцентриковий затискач відкривається через зчеплення рифленої поверхні з поверхнею змонтованого верхняка кріплення.
