Завантажити PDF файл.

Формула / Реферат

Вогнетривка бетонна суміш, що містить корундовий заповнювач, тонкодисперсну алюмомагнезіальну шпінель у вигляді суміші фракцій, меншої від 0,5 мм і меншої від 0,09 мм, у співвідношенні 4:1, високоглиноземистий цемент, неметалургійний мелений глинозем, в якому вміст часток розміром, меншим 4 мкм, складає не менше 40 %, диспергуючу добавку - модифікований поліелектролітом дисперсний глинозем, з вмістом часток розміром 4,5 мкм, не меншим від 70 %, та органічне волокно довжиною 4-8 мм, яка відрізняється тим, що додатково містить спечений периклаз з розміром часток, меншим 90 мкм, та мікрокремнезем з розміром часток, меншим 1 мкм, при такому співвідношенні компонентів, мас. %:

корундовий заповнювач

44-57

тонкодисперсна алюмомагнезіальна шпінельу вигляді суміші фракцій, меншої від 0,5 мм і меншої від 0,09 мм, у співвідношенні 4:1

18-22

високоглиноземистий цемент

4-6

неметалургійний мелений глинозем, в якому вміст часток розміром, меншим 4 мкм, складає не менше 40 %

15,07-17,73

спечений периклаз з розміром часток, меншим 90 мкм

4-6

мікрокремнезем з розміром часток, меншим 1 мкм

1-3

диспергуюча добавка - модифікований поліелектролітом дисперсний глинозем, з вмістом часток розміром 4,5 мкм, не меншим від 70 %

0,8-1,2

органічне волокно довжиною 4-8 мм

0,07-0,13.

Текст

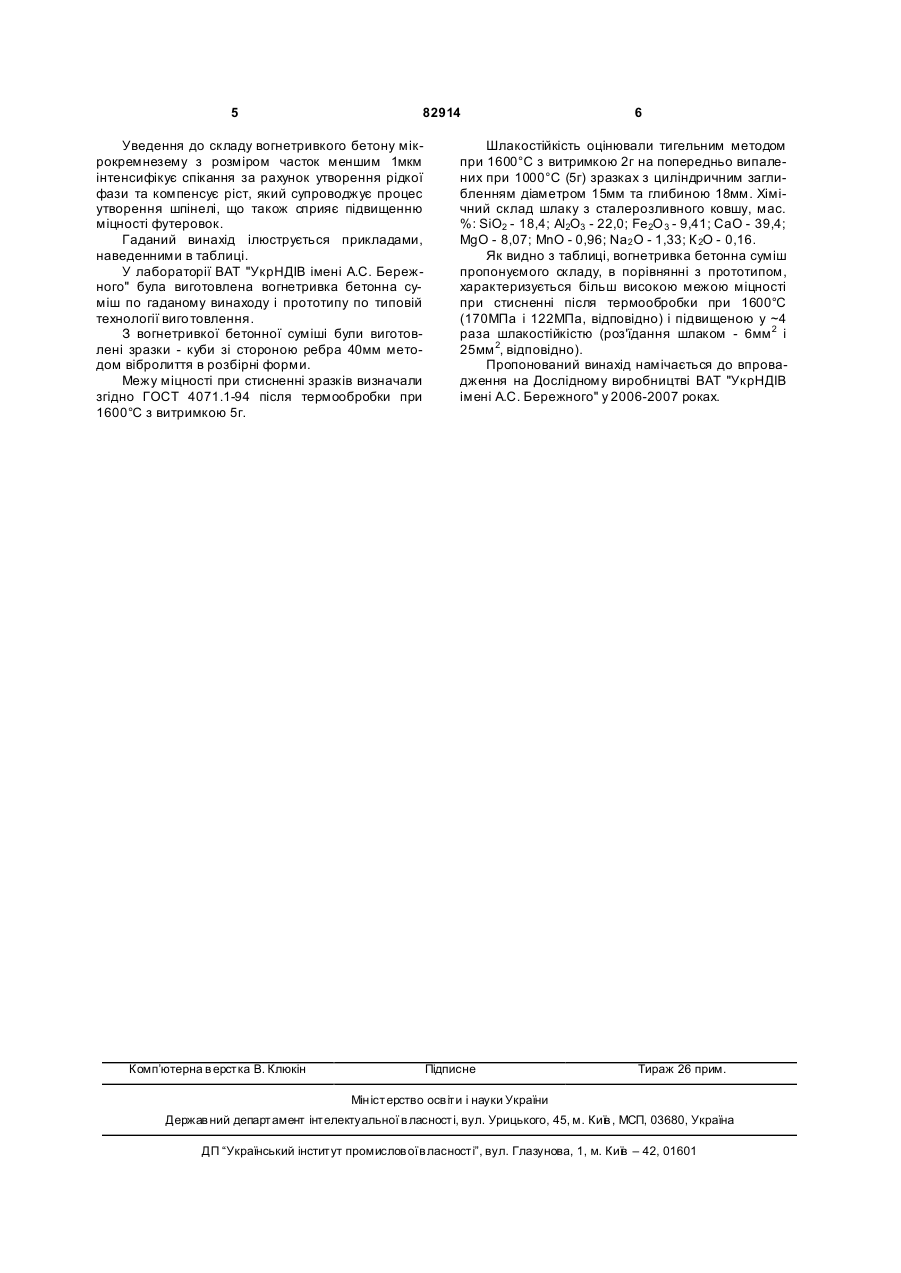

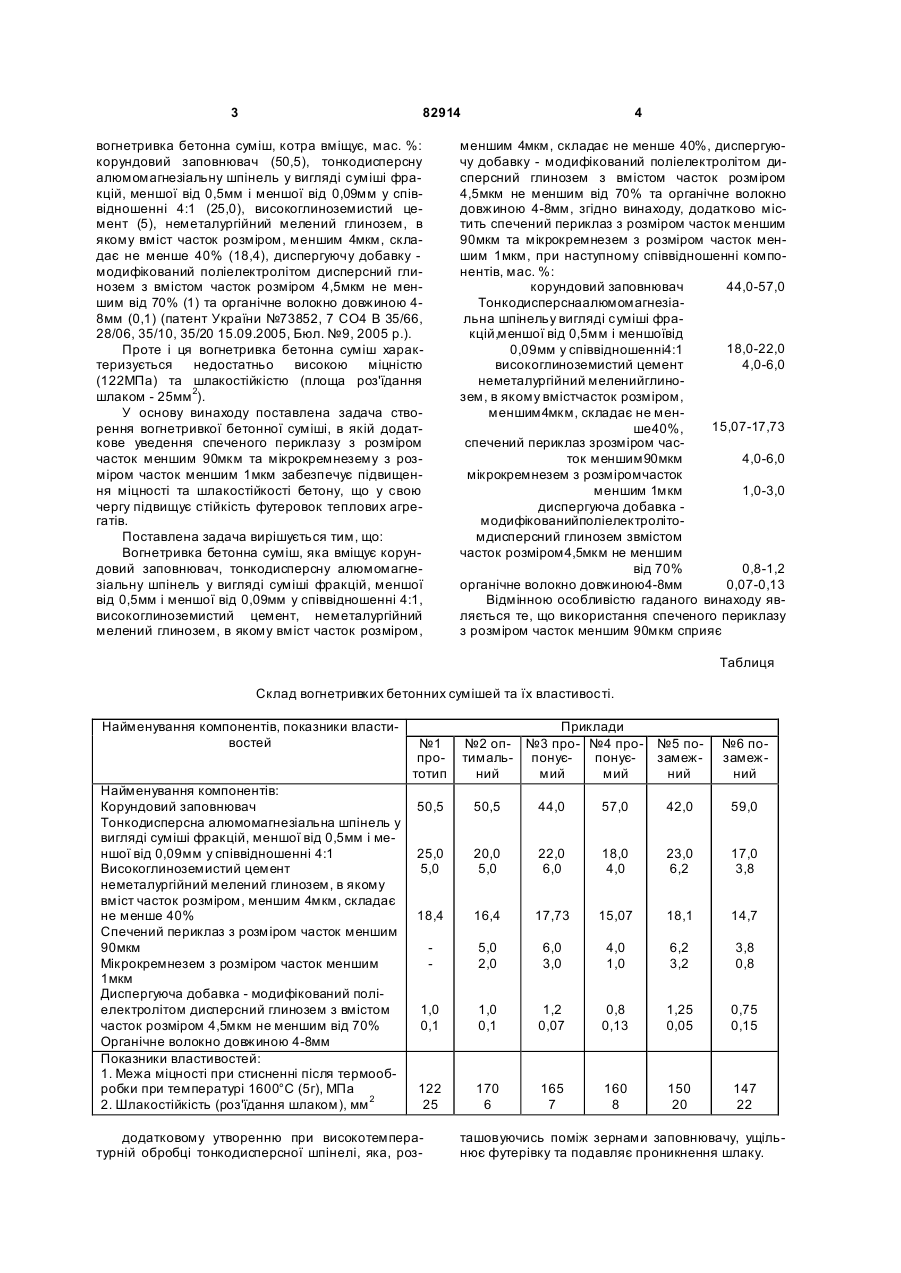

Вогнетривка бетонна суміш, що містить корундовий заповнювач, тонкодисперсну алюмомагне C2 2 (11) 1 3 82914 вогнетривка бетонна суміш, котра вміщує, мас. %: корундовий заповнювач (50,5), тонкодисперсну алюмомагнезіальну шпінель у вигляді суміші фракцій, меншої від 0,5мм і меншої від 0,09мм у співвідношенні 4:1 (25,0), високоглиноземистий цемент (5), неметалургійний мелений глинозем, в якому вміст часток розміром, меншим 4мкм, складає не менше 40% (18,4), диспергуючу добавку модифікований поліелектролітом дисперсний глинозем з вмістом часток розміром 4,5мкм не меншим від 70% (1) та органічне волокно довжиною 48мм (0,1) (патент України №73852, 7 СО4 В 35/66, 28/06, 35/10, 35/20 15.09.2005, Бюл. №9, 2005 р.). Проте і ця вогнетривка бетонна суміш характеризується недостатньо високою міцністю (122МПа) та шлакостійкістю (площа роз'їдання шлаком - 25мм 2). У основу винаходу поставлена задача створення вогнетривкої бетонної суміші, в якій додаткове уведення спеченого периклазу з розміром часток меншим 90мкм та мікрокремнезему з розміром часток меншим 1мкм забезпечує підвищення міцності та шлакостійкості бетону, що у свою чергу підвищує стійкість футеровок теплових агрегатів. Поставлена задача вирішується тим, що: Вогнетривка бетонна суміш, яка вміщує корундовий заповнювач, тонкодисперсну алюмомагнезіальну шпінель у вигляді суміші фракцій, меншої від 0,5мм і меншої від 0,09мм у співвідношенні 4:1, високоглиноземистий цемент, неметалургійний мелений глинозем, в якому вміст часток розміром, 4 меншим 4мкм, складає не менше 40%, диспергуючу добавку - модифікований поліелектролітом дисперсний глинозем з вмістом часток розміром 4,5мкм не меншим від 70% та органічне волокно довжиною 4-8мм, згідно винаходу, додатково містить спечений периклаз з розміром часток меншим 90мкм та мікрокремнезем з розміром часток меншим 1мкм, при наступному співвідношенні компонентів, мас. %: корундовий заповнювач 44,0-57,0 Тонкодисперснаалюмомагнезіальна шпінельу вигляді суміші фракцій,меншої від 0,5мм і меншоївід 18,0-22,0 0,09мм у співвідношенні4:1 високоглиноземистий цемент 4,0-6,0 неметалургійний меленийглинозем, в якому вмістчасток розміром, меншим4мкм, складає не мен15,07-17,73 ше40%, спечений периклаз зрозміром часток меншим90мкм 4,0-6,0 мікрокремнезем з розміромчасток меншим 1мкм 1,0-3,0 диспергуюча добавка модифікованийполіелектролітомдисперсний глинозем звмістом часток розміром4,5мкм не меншим від 70% 0,8-1,2 органічне волокно довжиною4-8мм 0,07-0,13 Відмінною особливістю гаданого винаходу являється те, що використання спеченого периклазу з розміром часток меншим 90мкм сприяє Таблиця Склад вогнетривких бетонних сумішей та їх властивості. Найменування компонентів, показники властивостей Найменування компонентів: Корундовий заповнювач Тонкодисперсна алюмомагнезіальна шпінель у вигляді суміші фракцій, меншої від 0,5мм і меншої від 0,09мм у співвідношенні 4:1 Високоглиноземистий цемент неметалургійний мелений глинозем, в якому вміст часток розміром, меншим 4мкм, складає не менше 40% Спечений периклаз з розміром часток меншим 90мкм Мікрокремнезем з розміром часток меншим 1мкм Диспергуюча добавка - модифікований поліелектролітом дисперсний глинозем з вмістом часток розміром 4,5мкм не меншим від 70% Органічне волокно довжиною 4-8мм Показники властивостей: 1. Межа міцності при стисненні після термообробки при температурі 1600°С (5г), МПа 2. Шлакостійкість (роз'їдання шлаком), мм 2 №1 прототип Приклади №2 оп- №3 про- №4 протималь- понуєпонуєний мий мий №5 позамежний №6 позамежний 50,5 50,5 44,0 57,0 42,0 59,0 25,0 5,0 20,0 5,0 22,0 6,0 18,0 4,0 23,0 6,2 17,0 3,8 18,4 16,4 17,73 15,07 18,1 14,7 5,0 2,0 6,0 3,0 4,0 1,0 6,2 3,2 3,8 0,8 1,0 0,1 1,0 0,1 1,2 0,07 0,8 0,13 1,25 0,05 0,75 0,15 122 25 170 6 165 7 160 8 150 20 147 22 додатковому утворенню при високотемпературній обробці тонкодисперсної шпінелі, яка, роз ташовуючись поміж зернами заповнювачу, ущільнює футерівку та подавляє проникнення шлаку. 5 82914 Уведення до складу вогнетривкого бетону мікрокремнезему з розміром часток меншим 1мкм інтенсифікує спікання за рахунок утворення рідкої фази та компенсує ріст, який супроводжує процес утворення шпінелі, що також сприяє підвищенню міцності футеровок. Гаданий винахід ілюструється прикладами, наведенними в таблиці. У лабораторії ВАТ "УкрНДІВ імені А.С. Бережного" була виготовлена вогнетривка бетонна суміш по гаданому винаходу і прототипу по типовій технології виго товлення. З вогнетривкої бетонної суміші були виготовлені зразки - куби зі стороною ребра 40мм методом вібролиття в розбірні форми. Межу міцності при стисненні зразків визначали згідно ГОСТ 4071.1-94 після термообробки при 1600°С з витримкою 5г. Комп’ютерна в ерстка В. Клюкін 6 Шлакостійкість оцінювали тигельним методом при 1600°С з витримкою 2г на попередньо випалених при 1000°С (5г) зразках з циліндричним заглибленням діаметром 15мм та глибиною 18мм. Хімічний склад шлаку з сталерозливного ковшу, мас. %: SіO2 - 18,4; Аl2О3 - 22,0; Fе2О 3 - 9,41; СаО - 39,4; MgO - 8,07; MnO - 0,96; Na 2 O - 1,33; К 2О - 0,16. Як видно з таблиці, вогнетривка бетонна суміш пропонуємого складу, в порівнянні з прототипом, характеризується більш високою межою міцності при стисненні після термообробки при 1600°С (170МПа і 122МПа, відповідно) і підвищеною у ~4 раза шлакостійкістю (роз'їдання шлаком - 6мм 2 і 25мм 2, відповідно). Пропонований винахід намічається до впровадження на Дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2006-2007 роках. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Refractory concrete mixture

Автори англійською

Prymachenko Volodymyr Vasyliovych, Martynenko Valerii Vladlenovych, Babkina Lina Oleksiivna, Khonchyk Inna Volodymyrivna, Berezhnyi Maksym Oleksandrovych, Nikulina Liudmyla Mykolaivna, Zinchenko Valentyna Leonidivna

Назва патенту російською

Огнеупорная бетонная смесь

Автори російською

Примаченко Владимир Васильевич, Мартыненко Валерий Владленович, Бабкина Лина Алексеевна, Хончик Инна Владимировна, Бережной Максим Александрович, Никулина Людмила Николаевна, Зинченко Валентина Леонидовна

МПК / Мітки

МПК: C04B 35/10, C04B 35/443, C04B 35/66

Мітки: суміш, бетонна, вогнетривка

Код посилання

<a href="https://ua.patents.su/3-82914-vognetrivka-betonna-sumish.html" target="_blank" rel="follow" title="База патентів України">Вогнетривка бетонна суміш</a>

Подібні патенти
