Опалювальний канал коксової печі

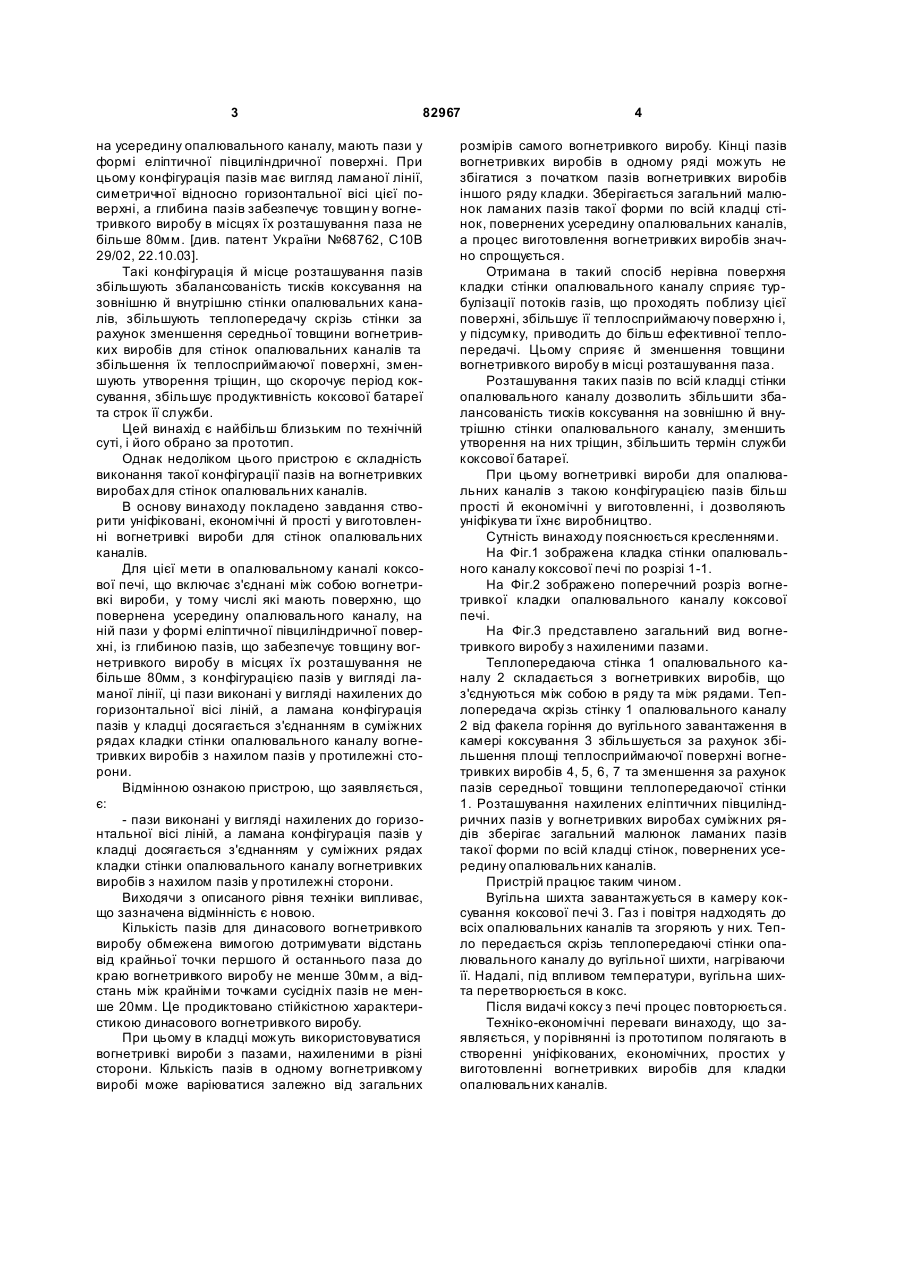

Опалювальний канал коксової печі, що включає з'єднані між собою в кладку стінки вогнетривкі вироби, у тому числі, які мають поверхню, що повернена усередину опалювального каналу, на якій виконані пази у формі еліптичної півциліндричної поверхні, із глибиною пазів, що забезпечує товщину вогнетривкого виробу в місцях їх розташування не більше 80 мм, з конфігурацією пазів у вигляді ламаної лінії, який відрізняється тим, що пази виконані у вигляді нахилених до горизонтальної осі ліній, а ламана лінія конфігурації пазів у кладці досягнена з'єднанням вогнетривких виробів в суміжних рядах кладки стінки опалювального каналу з нахилом пазів у протилежні сторони. (19) (21) a200707167 (22) 25.06.2007 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) РУДИКА ВІКТОР ІВАНОВИЧ, U A, КАМЕНЮКА В'ЯЧЕСЛАВ БОРИСОВИЧ, UA, КОСЬКОВА Г АЛИНА ЕРИКІВНА, UA, НОСКОВ ВАЛЕНТИН ОЛЕКСАНДРОВИЧ, U A (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС", UA (56) SU 1423575 A1, 15.09.1988 SU 1806163 A3, 30.03.1993 RU 2167905 C1, 27.05.2001 US 4108733 A, 22.08.1978 GB 2112510 A, 20.07.1983 3 82967 на усередину опалювального каналу, мають пази у формі еліптичної півциліндричної поверхні. При цьому конфігурація пазів має вигляд ламаної лінії, симетричної відносно горизонтальної вісі цієї поверхні, а глибина пазів забезпечує товщин у вогнетривкого виробу в місцях їх розташування паза не більше 80мм. [див. патент України №68762, С10В 29/02, 22.10.03]. Такі конфігурація й місце розташування пазів збільшують збалансованість тисків коксування на зовнішню й внутрішню стінки опалювальних каналів, збільшують теплопередачу скрізь стінки за рахунок зменшення середньої товщини вогнетривких виробів для стінок опалювальних каналів та збільшення їх теплосприймаючої поверхні, зменшують утворення тріщин, що скорочує період коксування, збільшує продуктивність коксової батареї та строк її служби. Цей винахід є найбільш близьким по технічній суті, і його обрано за прототип. Однак недоліком цього пристрою є складність виконання такої конфігурації пазів на вогнетривких виробах для стінок опалювальних каналів. В основу винаходу покладено завдання створити уніфіковані, економічні й прості у виготовленні вогнетривкі вироби для стінок опалювальних каналів. Для цієї мети в опалювальному каналі коксової печі, що включає з'єднані між собою вогнетривкі вироби, у тому числі які мають поверхню, що повернена усередину опалювального каналу, на ній пази у формі еліптичної півциліндричної поверхні, із глибиною пазів, що забезпечує товщину вогнетривкого виробу в місцях їх розташування не більше 80мм, з конфігурацією пазів у вигляді ламаної лінії, ці пази виконані у вигляді нахилених до горизонтальної вісі ліній, а ламана конфігурація пазів у кладці досягається з'єднанням в суміжних рядах кладки стінки опалювального каналу вогнетривких виробів з нахилом пазів у протилежні сторони. Відмінною ознакою пристрою, що заявляється, є: - пази виконані у вигляді нахилених до горизонтальної вісі ліній, а ламана конфігурація пазів у кладці досягається з'єднанням у суміжних рядах кладки стінки опалювального каналу вогнетривких виробів з нахилом пазів у протилежні сторони. Виходячи з описаного рівня техніки випливає, що зазначена відмінність є новою. Кількість пазів для динасового вогнетривкого виробу обмежена вимогою дотримувати відстань від крайньої точки першого й останнього паза до краю вогнетривкого виробу не менше 30мм, а відстань між крайніми точками сусідніх пазів не менше 20мм. Це продиктовано стійкістною характеристикою динасового вогнетривкого виробу. При цьому в кладці можуть використовуватися вогнетривкі вироби з пазами, нахиленими в різні сторони. Кількість пазів в одному вогнетривкому виробі може варіюватися залежно від загальних 4 розмірів самого вогнетривкого виробу. Кінці пазів вогнетривких виробів в одному ряді можуть не збігатися з початком пазів вогнетривких виробів іншого ряду кладки. Зберігається загальний малюнок ламаних пазів такої форми по всій кладці стінок, повернених усередину опалювальних каналів, а процес виготовлення вогнетривких виробів значно спрощується. Отримана в такий спосіб нерівна поверхня кладки стінки опалювального каналу сприяє турбулізації потоків газів, що проходять поблизу цієї поверхні, збільшує її теплосприймаючу поверхню і, у підсумку, приводить до більш ефективної теплопередачі. Цьому сприяє й зменшення товщини вогнетривкого виробу в місці розташування паза. Розташування таких пазів по всій кладці стінки опалювального каналу дозволить збільшити збалансованість тисків коксування на зовнішню й внутрішню стінки опалювального каналу, зменшить утворення на них тріщин, збільшить термін служби коксової батареї. При цьому вогнетривкі вироби для опалювальних каналів з такою конфігурацією пазів більш прості й економічні у виготовленні, і дозволяють уніфікува ти їхнє виробництво. Сутність винаходу пояснюється кресленнями. На Фіг.1 зображена кладка стінки опалювального каналу коксової печі по розрізі 1-1. На Фіг.2 зображено поперечний розріз вогнетривкої кладки опалювального каналу коксової печі. На Фіг.3 представлено загальний вид вогнетривкого виробу з нахиленими пазами. Теплопередаюча стінка 1 опалювального каналу 2 складається з вогнетривких виробів, що з'єднуються між собою в ряду та між рядами. Теплопередача скрізь стінку 1 опалювального каналу 2 від факела горіння до вугільного завантаження в камері коксування 3 збільшується за рахунок збільшення площі теплосприймаючої поверхні вогнетривких виробів 4, 5, 6, 7 та зменшення за рахунок пазів середньої товщини теплопередаючої стінки 1. Розташування нахилених еліптичних півциліндричних пазів у вогнетривких виробах суміжних рядів зберігає загальний малюнок ламаних пазів такої форми по всій кладці стінок, повернених усередину опалювальних каналів. Пристрій працює таким чином. Вугільна шихта завантажується в камеру коксування коксової печі 3. Газ і повітря надходять до всіх опалювальних каналів та згоряють у них. Тепло передається скрізь теплопередаючі стінки опалювального каналу до вугільної шихти, нагріваючи її. Надалі, під впливом температури, вугільна шихта перетворюється в кокс. Після видачі коксу з печі процес повторюється. Техніко-економічні переваги винаходу, що заявляється, у порівнянні із прототипом полягають в створенні уніфікованих, економічних, простих у виготовленні вогнетривких виробів для кладки опалювальних каналів. 5 Комп’ютерна в ерстка В. Клюкін 82967 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
