Регулятор динамічних навантажень бурильної колони

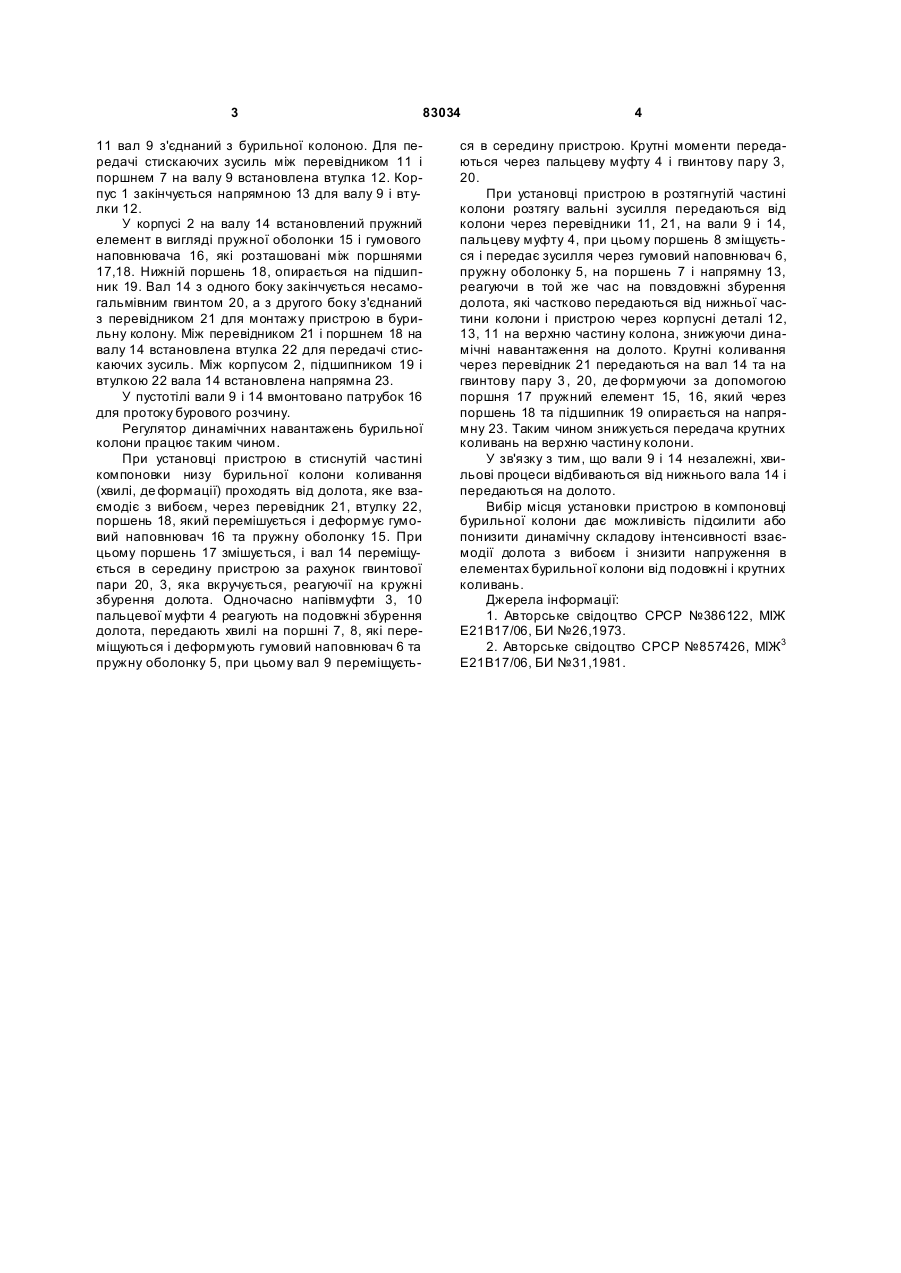

Регулятор динамічних навантажень бурильної колони, що включає розміщені в корпусі вал, вузол передачі крутного моменту і пр ужні елементи, який відрізняє ться тим, що додатково містить другий корпус з розміщеним в ньому другим валом, при цьому на кожному валу між поршнями встановлені пружні елементи, а корпуси з'єднані за допомогою встановленої на одному валу пальцевої муфти та встановленої на другому валу гвинтової пари. (19) (21) a200510514 (22) 07.11.2005 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) РИБЧИЧ ІЛЛЯ ЙОСИПОВИЧ, UA, МАЛЯРЧУК БОГДАН МИ ХАЙЛОВИЧ, UA, ОГОРОДНІКОВ ПЕТРО ІВАНОВИЧ, UA, СВІТЛИЦЬКИЙ ВІКТОР МИХАЙЛОВИЧ, U A, СТЕФУРАК РОМАН ІВАНОВИЧ, UA, МЕЛЬНИК МИКОЛА МИКОЛАЙОВИЧ, U A (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ", U A (56) SU 881290, 15.11.1981 SU 857426, 23.08.1981 SU 649819, 28.02.1979 SU 665076, 30.05.1979 3 83034 11 вал 9 з'єднаний з бурильної колоною. Для передачі стискаючих зусиль між перевідником 11 і поршнем 7 на валу 9 встановлена втулка 12. Корпус 1 закінчується напрямною 13 для валу 9 і втулки 12. У корпусі 2 на валу 14 встановлений пружний елемент в вигляді пружної оболонки 15 і гумового наповнювача 16, які розташовані між поршнями 17,18. Нижній поршень 18, опирається на підшипник 19. Вал 14 з одного боку закінчується несамогальмівним гвинтом 20, а з другого боку з'єднаний з перевідником 21 для монтажу пристрою в бурильну колону. Між перевідником 21 і поршнем 18 на валу 14 встановлена втулка 22 для передачі стискаючих зусиль. Між корпусом 2, підшипником 19 і втулкою 22 вала 14 встановлена напрямна 23. У пустотілі вали 9 і 14 вмонтовано патрубок 16 для протоку бурового розчину. Регулятор динамічних навантажень бурильної колони працює таким чином. При установці пристрою в стиснутій частині компоновки низу бурильної колони коливання (хвилі, де формації) проходять від долота, яке взаємодіє з вибоєм, через перевідник 21, втулку 22, поршень 18, який перемішується і деформує гумовий наповнювач 16 та пружну оболонку 15. При цьому поршень 17 змішується, і вал 14 переміщується в середину пристрою за рахунок гвинтової пари 20, 3, яка вкручується, реагуючії на кружні збурення долота. Одночасно напівмуфти 3, 10 пальцевої муфти 4 реагують на подовжні збурення долота, передають хвилі на поршні 7, 8, які переміщуються і деформують гумовий наповнювач 6 та пружну оболонку 5, при цьому вал 9 переміщуєть 4 ся в середину пристрою. Крутні моменти передаються через пальцеву муфту 4 і гвинтову пару 3, 20. При установці пристрою в розтягнутій частині колони розтягу вальні зусилля передаються від колони через перевідники 11, 21, на вали 9 і 14, пальцеву муфту 4, при цьому поршень 8 зміщується і передає зусилля через гумовий наповнювач 6, пружну оболонку 5, на поршень 7 і напрямну 13, реагуючи в той же час на повздовжні збурення долота, які частково передаються від нижньої частини колони і пристрою через корпусні деталі 12, 13, 11 на верхню частину колона, знижуючи динамічні навантаження на долото. Крутні коливання через перевідник 21 передаються на вал 14 та на гвинтову пару 3 , 20, де формуючи за допомогою поршня 17 пружний елемент 15, 16, який через поршень 18 та підшипник 19 опирається на напрямну 23. Таким чином знижується передача крутних коливань на верхню частину колони. У зв'язку з тим, що вали 9 і 14 незалежні, хвильові процеси відбиваються від нижнього вала 14 і передаються на долото. Вибір місця установки пристрою в компоновці бурильної колони дає можливість підсилити або понизити динамічну складову інтенсивності взаємодії долота з вибоєм і знизити напруження в елементах бурильної колони від подовжні і крутних коливань. Джерела інформації: 1. Авторське свідоцтво CPCP №386122, МІЖ Е21В17/06, БИ №26,1973. 2. Авторське свідоцтво CPCP №857426, МІЖ3 Е21В17/06, БИ №31,1981. 5 Комп’ютерна в ерстка В. Клюкін 83034 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
