Фазована антенна решітка

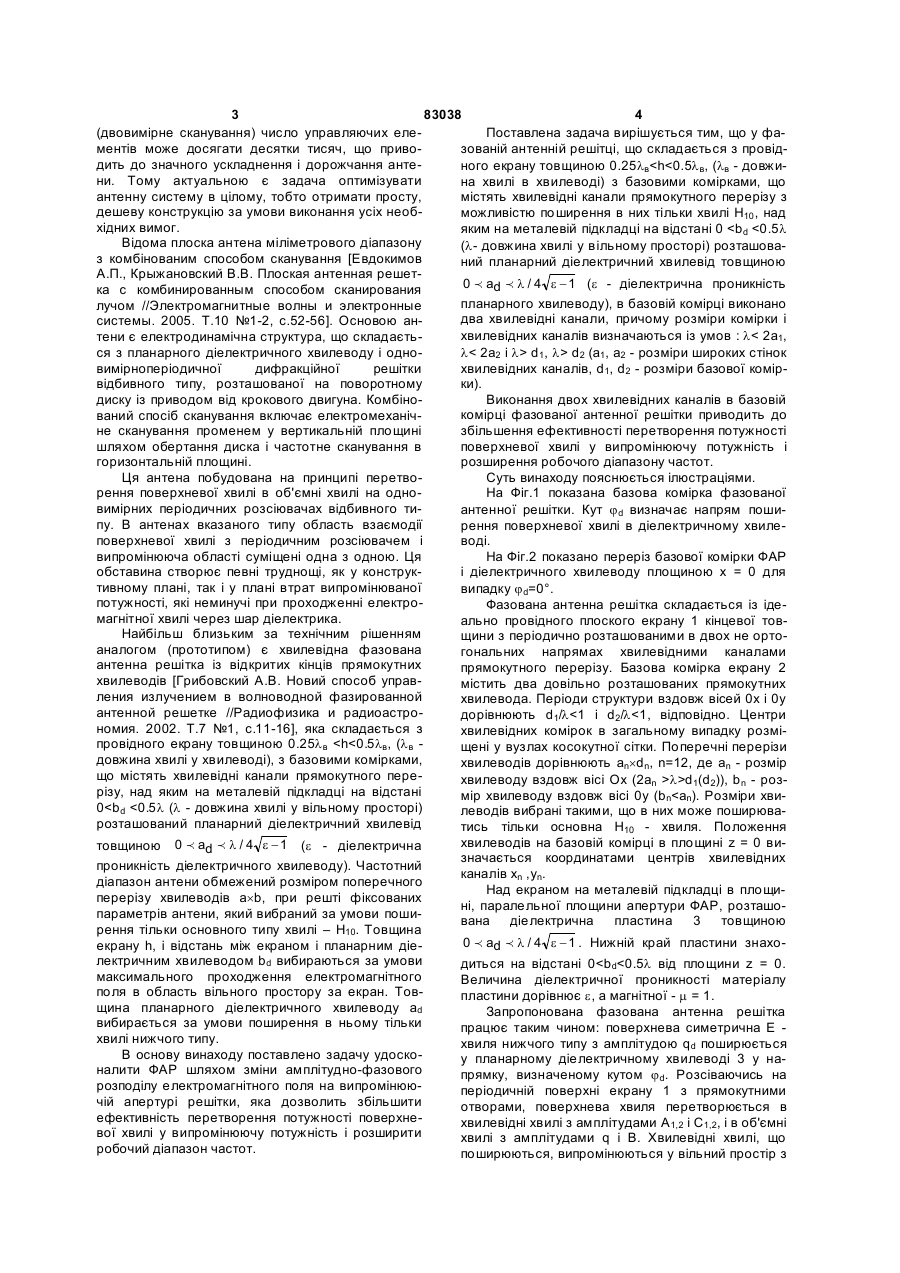

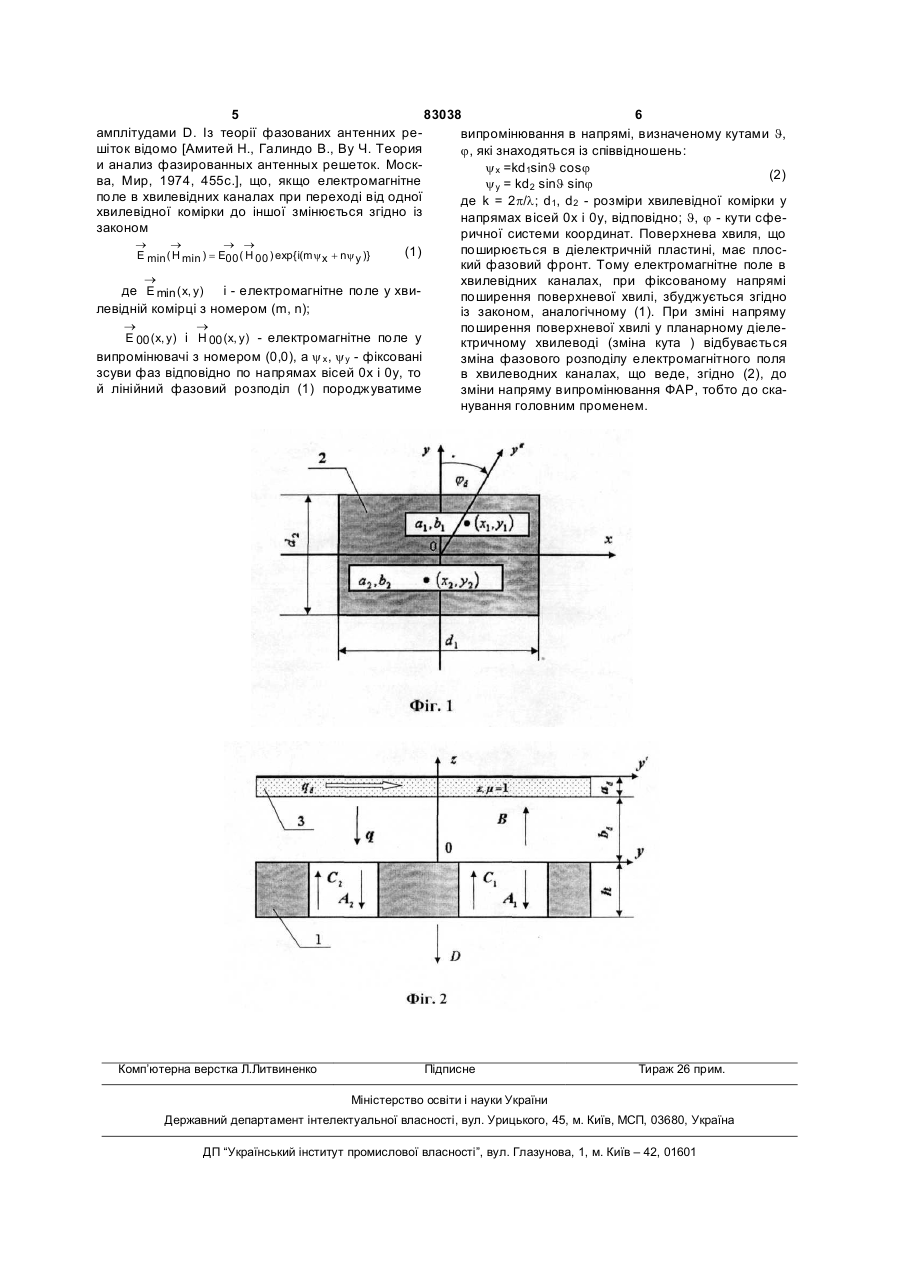

Фазована антенна решітка, що складається з провідного екрана товщиною 0,25 < h < 0,5 lв , де lв - довжина хвилі у хвилеводі, з базовими комірками, що містять хвилевідні канали прямокутного перерізу з можливістю поширення в них тільки хвилі Н10 , над яким на металевій підкладці на відстані 0 < b d < 0,5 l , де l - довжина хвилі у вільному просторі, розташований планарний діелектрич Винахід належить до антенної техніки міліметрового діапазону довжин хвиль і може бути використаний для прийому і передачі електромагнітних коливань у сучасних радіолокаторах і системах пересувного зв'язку. Фазовані антенні решітки (ФАР) із відкритих кінців хвилеводів з електричним скануванням діаграмою спрямованості [Амитей Н., Галиндо В., By Ч. Теория и анализ фазированных антенных решеток. Москва, Мир, 1974, 455с.] широко використовуються в різних видах апаратури, в системах радіонавігаційного забезпечення аеропортів, супутникового віщання і зв'язку із штучними супутниками Землі, зв'язку з рухомими об'єктами і забезпечення безпеки руху автомобіля. Інтерес до ФАР викликаний безперервним зростанням об'єму інформації, яку повинні переробляти сучасні радіотехнічні системи. Теоретичний і практичний досвід вивчення і розробки антен з електричним скануванням за останні декілька років [Вендик О.Г., Парнес М.Д. Антены с электрическим сканированием (Введение в теорию) //Антены. -2002 №2-3 (57-58). -с.4-231] указує на те, що до теперішнього часу основним конструктивним розв'язком антени з ке рованою діаграмою спрямованості стала фазована антенна решітка. Важливу роль у роботі хвилевідних ФАР з електричним скануванням грають управляючі пристрої - елементи НВЧ ланцюгів, в яких відбувається управління амплітудою і фазою хвилі. Ці пристрої управляють потоком електромагнітної енергії, внаслідок чого відбувається зміна розподілу амплітуд і фаз хвиль в хвилевідних каналах, по яких енергія підводиться до випромінюючої системи. В найпростішому випадку це пасивні багатополюсникифазообертачі або комутатори, вбудовані в систему хвилеводів. В загальному випадку система управляючих пристроїв може містити в собі складніші елементи, у тому числі і активні, перетворювачі частоти, підсилювачі потужності і помножувачі. Фазовані антенні решітки сучасних радіолокаторів і систем пересувного зв'язку складаються з великої кількості випромінювачів [Денисенко В.В., Дубров Ю.Б., Корчемкин Ю.Б. и др. Многоэлементная ФАР Ка-диапазона //Антены. -2005 №1 (95). с.7-14], фази збудження яких управляються цифровими фазообертачами. В сучасних хвилевідних ФАР з електричним скануванням в двох площинах ний хвилевід товщиною 0 < ad < l / 4 e - 1 , де e діелектрична проникність планарного хвилеводу, яка відрізняється тим, що в кожній базовій комірці виконано два хвилевідних канали, причому розміри комірки і хвилевідних каналів визначаються з умов: l < 2a1 , l d1 , l > d2 , де a1 , a 2 (19) UA (11) 83038 (13) C2 - розміри широких стінок хвилевідних каналів, d1 , d2 - поперечні розміри базової комірки. 3 83038 4 (двовимірне сканування) число управляючих елеПоставлена задача вирішується тим, що у фаментів може досягати десятки тисяч, що привозованій антенній решітці, що складається з провіддить до значного ускладнення і дорожчання антеного екрану товщиною 0.25lв
