Пристрій для транспортування і очищування коренебульбоплодів

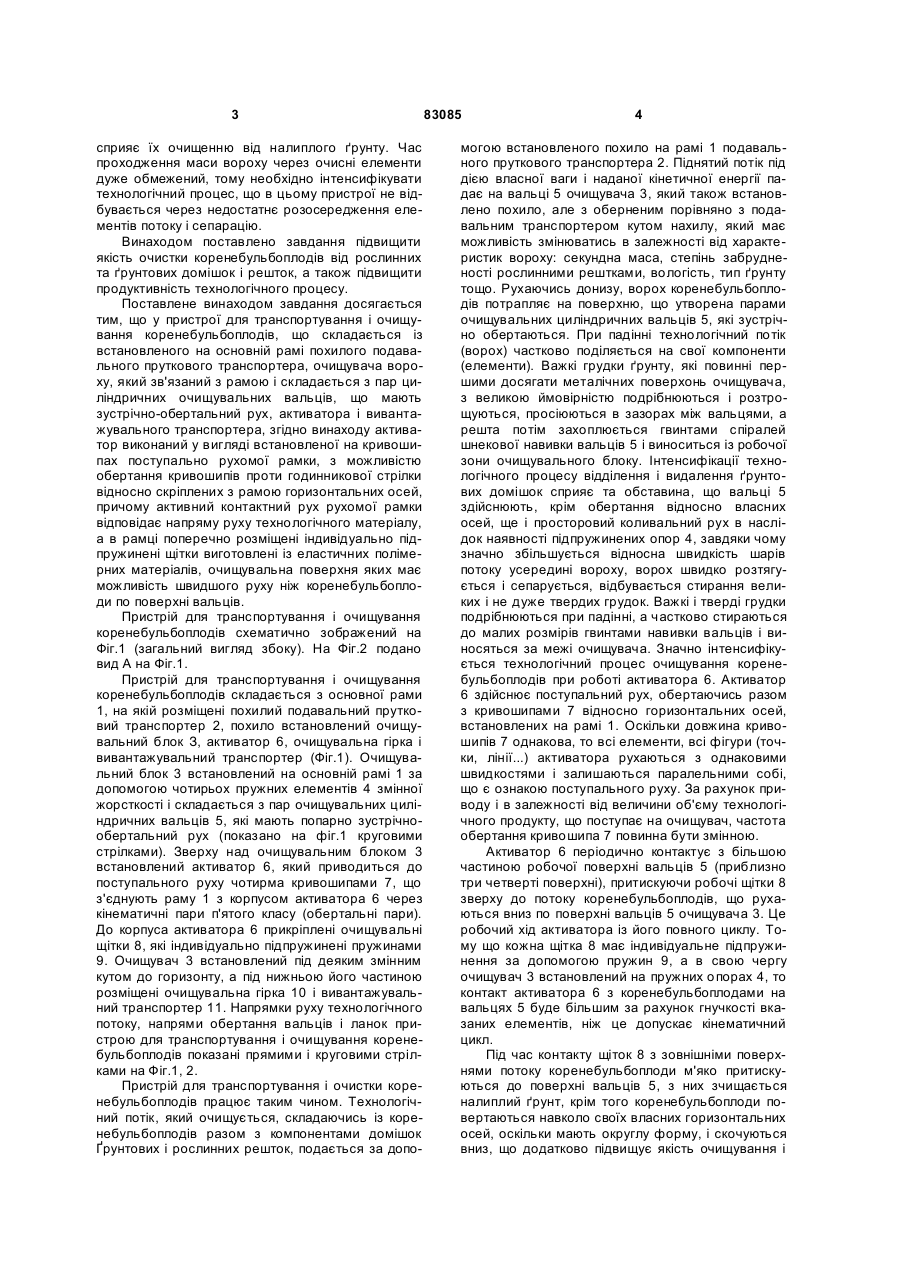

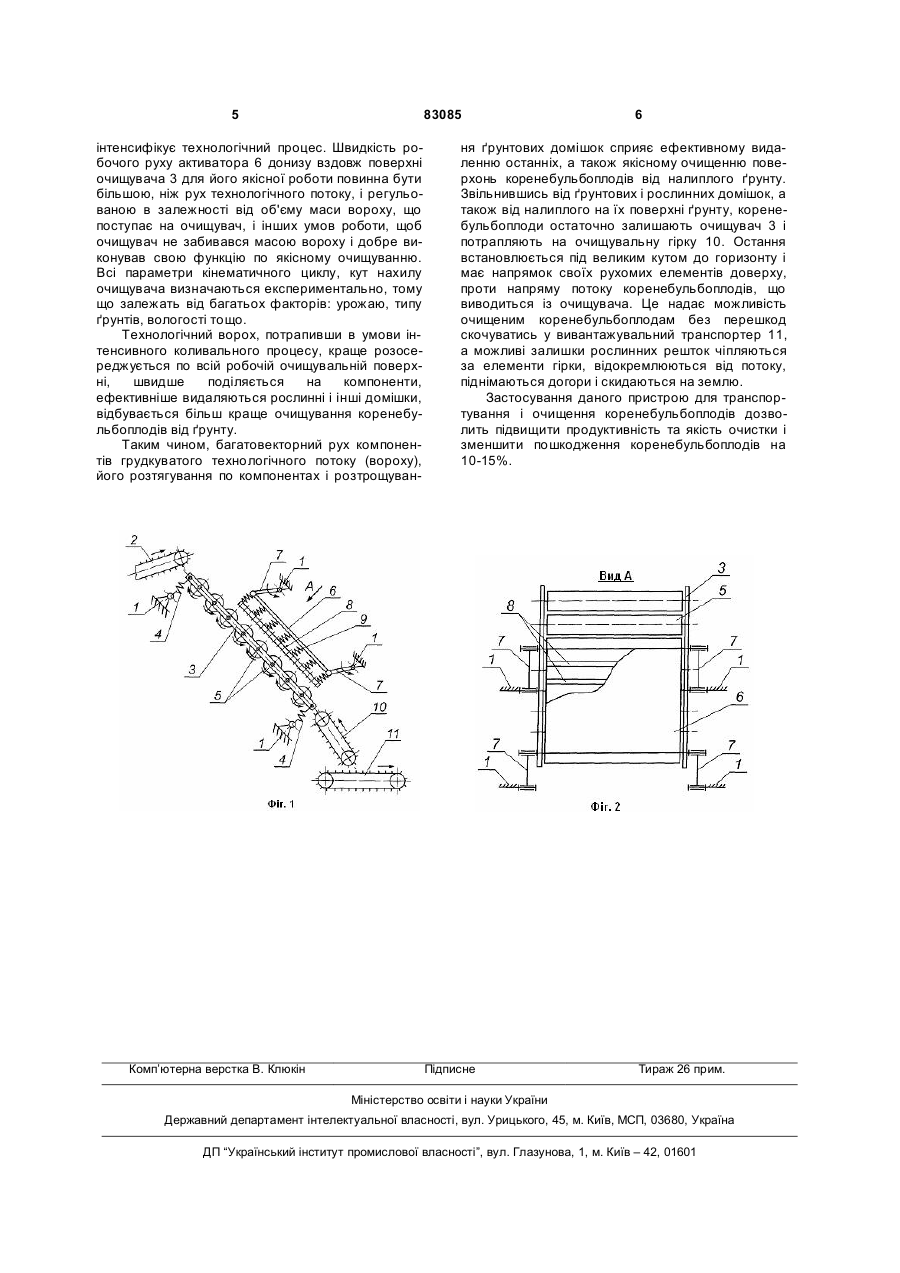

Пристрій для транспортування і очищування коренебульбоплодів, що містить встановлений на 3 сприяє їх очищенню від налиплого ґрунту. Час проходження маси вороху через очисні елементи дуже обмежений, тому необхідно інтенсифікувати технологічний процес, що в цьому пристрої не відбувається через недостатнє розосередження елементів потоку і сепарацію. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від рослинних та ґрунтових домішок і решток, а також підвищити продуктивність технологічного процесу. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очищування коренебульбоплодів, що складається із встановленого на основній рамі похилого подавального пруткового транспортера, очищувача вороху, який зв'язаний з рамою і складається з пар циліндричних очищувальних вальців, що мають зустрічно-обертальний рух, активатора і вивантажувального транспортера, згідно винаходу активатор виконаний у вигляді встановленої на кривошипах поступально рухомої рамки, з можливістю обертання кривошипів проти годинникової стрілки відносно скріплених з рамою горизонтальних осей, причому активний контактний рух рухомої рамки відповідає напряму руху технологічного матеріалу, а в рамці поперечно розміщені індивідуально підпружинені щітки виготовлені із еластичних полімерних матеріалів, очищувальна поверхня яких має можливість швидшого руху ніж коренебульбоплоди по поверхні вальців. Пристрій для транспортування і очищування коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 подано вид А на Фіг.1. Пристрій для транспортування і очищування коренебульбоплодів складається з основної рами 1, на якій розміщені похилий подавальний прутковий транспортер 2, похило встановлений очищувальний блок З, активатор 6, очищувальна гірка і вивантажувальний транспортер (Фіг.1). Очищувальний блок 3 встановлений на основній рамі 1 за допомогою чотирьох пружних елементів 4 змінної жорсткості і складається з пар очищувальних циліндричних вальців 5, які мають попарно зустрічнообертальний рух (показано на фіг.1 круговими стрілками). Зверху над очищувальним блоком 3 встановлений активатор 6, який приводиться до поступального руху чотирма кривошипами 7, що з'єднують раму 1 з корпусом активатора 6 через кінематичні пари п'ятого класу (обертальні пари). До корпуса активатора 6 прикріплені очищувальні щітки 8, які індивідуально підпружинені пружинами 9. Очищувач 3 встановлений під деяким змінним кутом до горизонту, а під нижньою його частиною розміщені очищувальна гірка 10 і вивантажувальний транспортер 11. Напрямки руху технологічного потоку, напрями обертання вальців і ланок пристрою для транспортування і очищування коренебульбоплодів показані прямими і круговими стрілками на Фіг.1, 2. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Технологічний потік, який очищується, складаючись із коренебульбоплодів разом з компонентами домішок Ґрунтових і рослинних решток, подається за допо 83085 4 могою встановленого похило на рамі 1 подавального пруткового транспортера 2. Піднятий потік під дією власної ваги і наданої кінетичної енергії падає на вальці 5 очищувача 3, який також встановлено похило, але з оберненим порівняно з подавальним транспортером кутом нахилу, який має можливість змінюватись в залежності від характеристик вороху: секундна маса, степінь забрудненості рослинними рештками, вологість, тип ґрунту тощо. Рухаючись донизу, ворох коренебульбоплодів потрапляє на поверхню, що утворена парами очищувальних циліндричних вальців 5, які зустрічно обертаються. При падінні технологічний потік (ворох) частково поділяється на свої компоненти (елементи). Важкі грудки ґрунту, які повинні першими досягати металічних поверхонь очищувача, з великою ймовірністю подрібнюються і розтрощуються, просіюються в зазорах між вальцями, а решта потім захоплюється гвинтами спіралей шнекової навивки вальців 5 і виноситься із робочої зони очищувального блоку. Інтенсифікації технологічного процесу відділення і видалення ґрунтових домішок сприяє та обставина, що вальці 5 здійснюють, крім обертання відносно власних осей, ще і просторовий коливальний рух в наслідок наявності підпружинених опор 4, завдяки чому значно збільшується відносна швидкість шарів потоку усередині вороху, ворох швидко розтягується і сепарується, відбувається стирання великих і не дуже твердих грудок. Важкі і тверді грудки подрібнюються при падінні, а частково стираються до малих розмірів гвинтами навивки вальців і виносяться за межі очищувача. Значно інтенсифікується технологічний процес очищування коренебульбоплодів при роботі активатора 6. Активатор 6 здійснює поступальний рух, обертаючись разом з кривошипами 7 відносно горизонтальних осей, встановлених на рамі 1. Оскільки довжина кривошипів 7 однакова, то всі елементи, всі фігури (точки, лінії...) активатора рухаються з однаковими швидкостями і залишаються паралельними собі, що є ознакою поступального руху. За рахунок приводу і в залежності від величини об'єму технологічного продукту, що поступає на очищувач, частота обертання кривошипа 7 повинна бути змінною. Активатор 6 періодично контактує з більшою частиною робочої поверхні вальців 5 (приблизно три четверті поверхні), притискуючи робочі щітки 8 зверху до потоку коренебульбоплодів, що рухаються вниз по поверхні вальців 5 очищувача 3. Це робочий хід активатора із його повного циклу. Тому що кожна щітка 8 має індивідуальне підпружинення за допомогою пружин 9, а в свою чергу очищувач 3 встановлений на пружних опорах 4, то контакт активатора 6 з коренебульбоплодами на вальцях 5 буде більшим за рахунок гнучкості вказаних елементів, ніж це допускає кінематичний цикл. Під час контакту щіток 8 з зовнішніми поверхнями потоку коренебульбоплоди м'яко притискуються до поверхні вальців 5, з них зчищається налиплий ґрунт, крім того коренебульбоплоди повертаються навколо своїх власних горизонтальних осей, оскільки мають округлу форму, і скочуються вниз, що додатково підвищує якість очищування і 5 83085 інтенсифікує технологічний процес. Швидкість робочого руху активатора 6 донизу вздовж поверхні очищувача 3 для його якісної роботи повинна бути більшою, ніж рух технологічного потоку, і регульованою в залежності від об'єму маси вороху, що поступає на очищувач, і інших умов роботи, щоб очищувач не забивався масою вороху і добре виконував свою функцію по якісному очищуванню. Всі параметри кінематичного циклу, кут нахилу очищувача визначаються експериментально, тому що залежать від багатьох факторів: урожаю, типу ґрунтів, вологості тощо. Технологічний ворох, потрапивши в умови інтенсивного коливального процесу, краще розосереджується по всій робочій очищувальній поверхні, швидше поділяється на компоненти, ефективніше видаляються рослинні і інші домішки, відбувається більш краще очищування коренебульбоплодів від ґрунту. Таким чином, багатовекторний рух компонентів грудкуватого технологічного потоку (вороху), його розтягування по компонентах і розтрощуван Комп’ютерна верстка В. Клюкін 6 ня ґрунтових домішок сприяє ефективному видаленню останніх, а також якісному очищенню поверхонь коренебульбоплодів від налиплого ґрунту. Звільнившись від ґрунтових і рослинних домішок, а також від налиплого на їх поверхні ґрунту, коренебульбоплоди остаточно залишають очищувач 3 і потрапляють на очищувальну гірку 10. Остання встановлюється під великим кутом до горизонту і має напрямок своїх рухомих елементів доверху, проти напряму потоку коренебульбоплодів, що виводиться із очищувача. Це надає можливість очищеним коренебульбоплодам без перешкод скочуватись у вивантажувальний транспортер 11, а можливі залишки рослинних решток чіпляються за елементи гірки, відокремлюються від потоку, піднімаються догори і скидаються на землю. Застосування даного пристрою для транспортування і очищення коренебульбоплодів дозволить підвищити продуктивність та якість очистки і зменшити пошкодження коренебульбоплодів на 10-15%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
