Швидкодіючий клапан для імпульсного напуску газу
Номер патенту: 83136
Опубліковано: 10.06.2008
Автори: Батурин Володимир Андрійович, Карпенко Олександр Юрійович
Формула / Реферат
1. Швидкодіючий імпульсний клапан для напуску газу, що містить корпус з котушкою збудження, штуцер для введення газу, залізний сердечник, зворотну пружину і фланець із соплом, вакуумно-щільно з'єднаний з корпусом, який відрізняється тим, що він додатково має кожух, виконаний з магнітопровідного матеріалу, притискний гвинт, установлений між сердечником і соплом, притискну гайку для котушки збудження на штуцері для введення газу, при цьому штуцер для введення газу виконаний з магнітопровідного матеріалу і з'єднаний із внутрішньою частиною корпуса, виконаного з немагнітного матеріалу, зворотна пружина виконана пластинчатою і встановлена між кінцем сердечника і притискним гвинтом, кінець якого встановлений над соплом і має порожнину з ущільненням, а сопло і котушка збудження виконані з можливістю бути змінними.
2. Швидкодіючий імпульсний клапан за п. 1, який відрізняється тим, що він має додатково демпферну пружину, встановлену між сердечником і штуцером для введення газу.
Текст

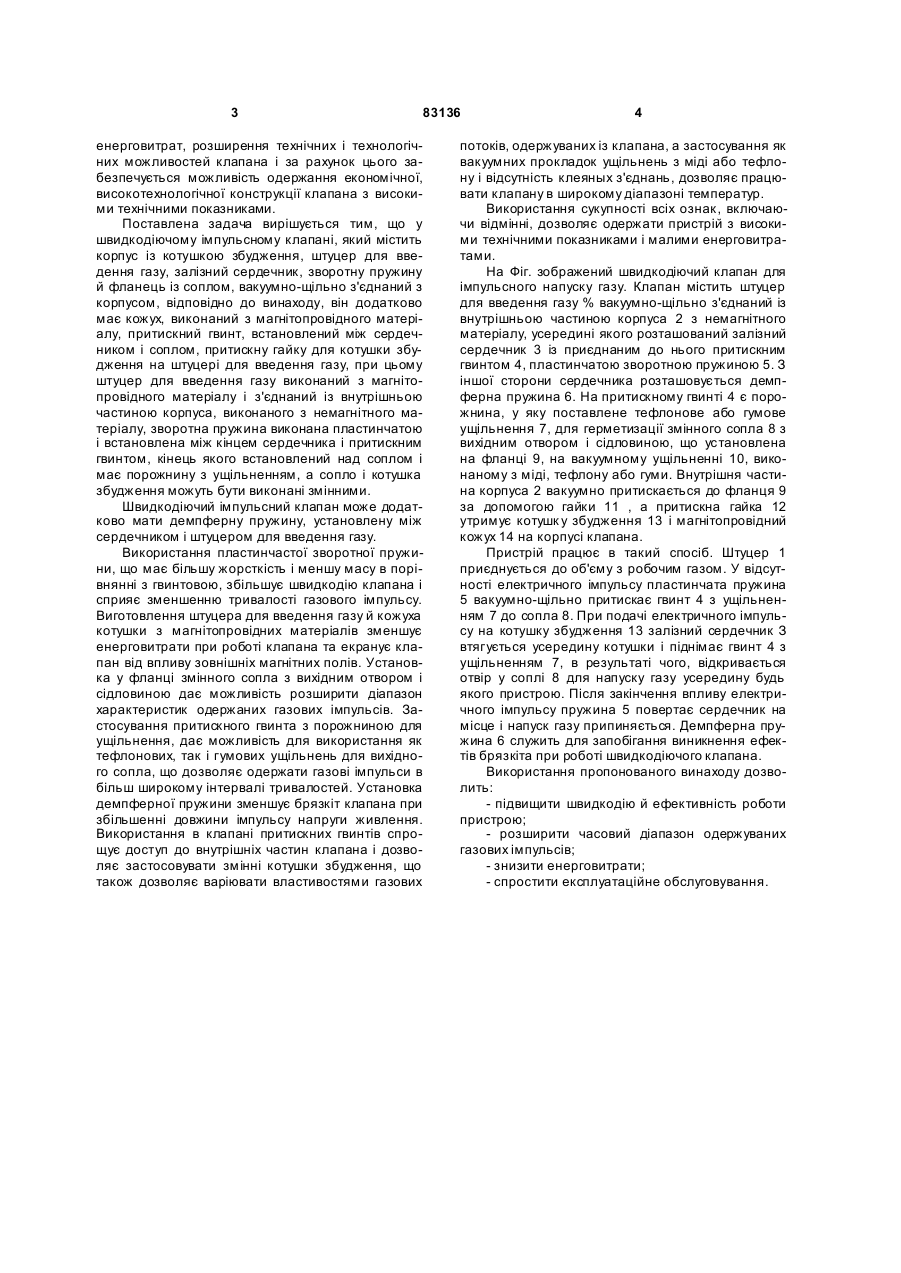

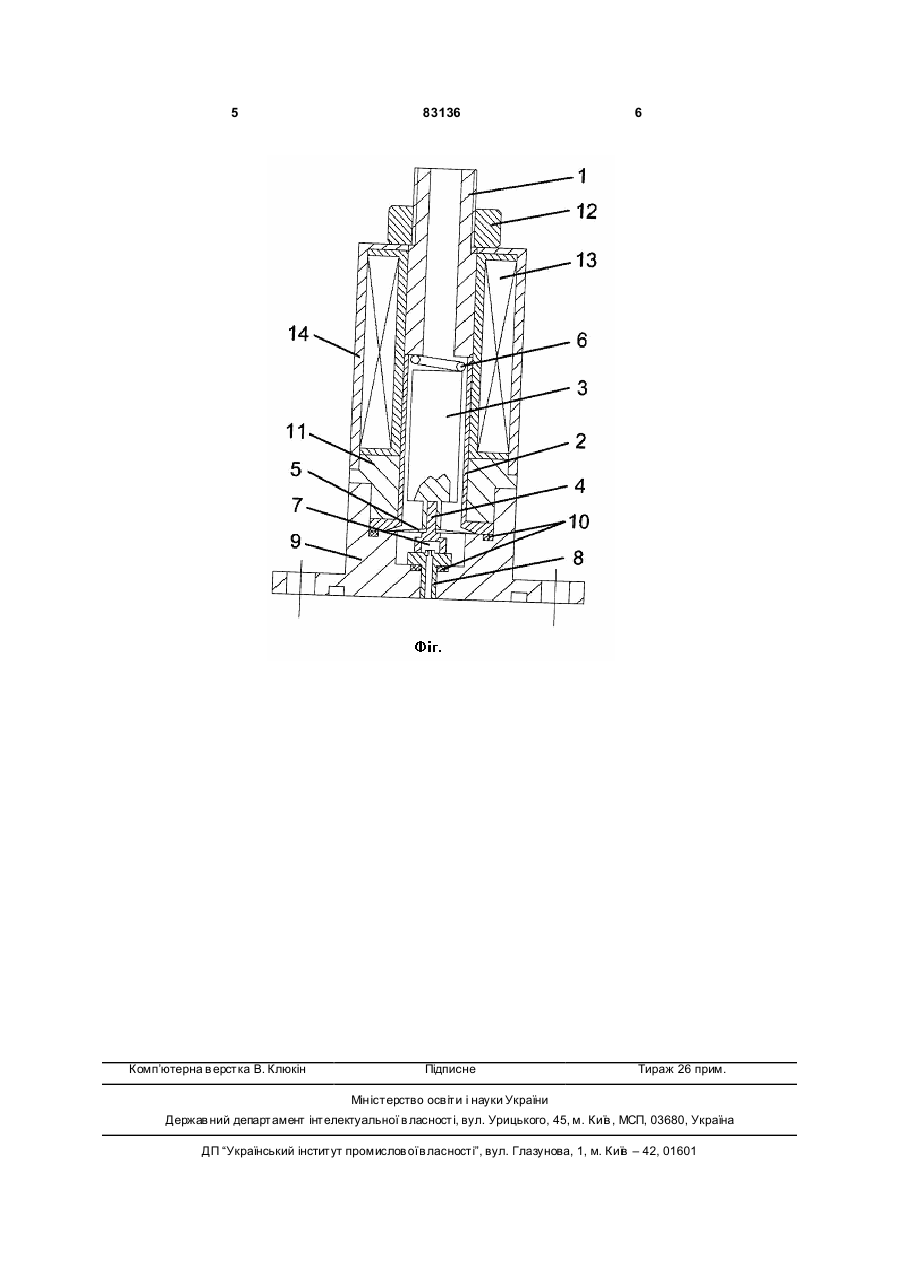

1. Швидкодіючий імпульсний клапан для напуску газу, що містить корпус з котушкою збудження, штуцер для введення газу, залізний сердечник, зворотну пружину і фланець із соплом, вакуумнощільно з'єднаний з корпусом, який відрізняється 3 83136 енерговитрат, розширення технічних і технологічних можливостей клапана і за рахунок цього забезпечується можливість одержання економічної, високотехнологічної конструкції клапана з високими технічними показниками. Поставлена задача вирішується тим, що у швидкодіючому імпульсному клапані, який містить корпус із котушкою збудження, штуцер для введення газу, залізний сердечник, зворотну пружину й фланець із соплом, вакуумно-щільно з'єднаний з корпусом, відповідно до винаходу, він додатково має кожух, виконаний з магнітопровідного матеріалу, притискний гвинт, встановлений між сердечником і соплом, притискну гайку для котушки збудження на штуцері для введення газу, при цьому штуцер для введення газу виконаний з магнітопровідного матеріалу і з'єднаний із внутрішньою частиною корпуса, виконаного з немагнітного матеріалу, зворотна пружина виконана пластинчатою і встановлена між кінцем сердечника і притискним гвинтом, кінець якого встановлений над соплом і має порожнину з ущільненням, а сопло і котушка збудження можуть бути виконані змінними. Швидкодіючий імпульсний клапан може додатково мати демпферну пружину, установлену між сердечником і штуцером для введення газу. Використання пластинчастої зворотної пружини, що має більшу жорсткість і меншу масу в порівнянні з гвинтовою, збільшує швидкодію клапана і сприяє зменшенню тривалості газового імпульсу. Виготовлення штуцера для введення газу й кожуха котушки з магнітопровідних матеріалів зменшує енерговитрати при роботі клапана та екранує клапан від впливу зовнішніх магнітних полів. Установка у фланці змінного сопла з вихідним отвором і сідловиною дає можливість розширити діапазон характеристик одержаних газових імпульсів. Застосування притискного гвинта з порожниною для ущільнення, дає можливість для використання як тефлонових, так і гумових ущільнень для вихідного сопла, що дозволяє одержати газові імпульси в більш широкому інтервалі тривалостей. Установка демпферної пружини зменшує брязкіт клапана при збільшенні довжини імпульсу напруги живлення. Використання в клапані притискних гвинтів спрощує доступ до внутрішніх частин клапана і дозволяє застосовувати змінні котушки збудження, що також дозволяє варіювати властивостями газових 4 потоків, одержуваних із клапана, а застосування як вакуумних прокладок ущільнень з міді або тефлону і відсутність клеяных з'єднань, дозволяє працювати клапану в широкому діапазоні температур. Використання сукупності всіх ознак, включаючи відмінні, дозволяє одержати пристрій з високими технічними показниками і малими енерговитратами. На Фіг. зображений швидкодіючий клапан для імпульсного напуску газу. Клапан містить штуцер для введення газу % вакуумно-щільно з'єднаний із внутрішньою частиною корпуса 2 з немагнітного матеріалу, усередині якого розташований залізний сердечник 3 із приєднаним до нього притискним гвинтом 4, пластинчатою зворотною пружиною 5. З іншої сторони сердечника розташовується демпферна пружина 6. На притискному гвинті 4 є порожнина, у яку поставлене тефлонове або гумове ущільнення 7, для герметизації змінного сопла 8 з вихідним отвором і сідловиною, що установлена на фланці 9, на вакуумному ущільненні 10, виконаному з міді, тефлону або гуми. Внутрішня частина корпуса 2 вакуумно притискається до фланця 9 за допомогою гайки 11 , а притискна гайка 12 утримує котушк у збудження 13 і магнітопровідний кожух 14 на корпусі клапана. Пристрій працює в такий спосіб. Штуцер 1 приєднується до об'єму з робочим газом. У відсутності електричного імпульсу пластинчата пружина 5 вакуумно-щільно притискає гвинт 4 з ущільненням 7 до сопла 8. При подачі електричного імпульсу на котушку збудження 13 залізний сердечник З втягується усередину котушки і піднімає гвинт 4 з ущільненням 7, в результаті чого, відкривається отвір у соплі 8 для напуску газу усередину будь якого пристрою. Після закінчення впливу електричного імпульсу пружина 5 повертає сердечник на місце і напуск газу припиняється. Демпферна пружина 6 служить для запобігання виникнення ефектів брязкіта при роботі швидкодіючого клапана. Використання пропонованого винаходу дозволить: - підвищити швидкодію й ефективність роботи пристрою; - розширити часовий діапазон одержуваних газових імпульсів; - знизити енерговитрати; - спростити експлуатаційне обслуговування. 5 Комп’ютерна в ерстка В. Клюкін 83136 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFast-acting valve for pulse gas intake
Автори англійськоюKarpenko Oleksandr Yuriiovych, Baturin Volodymyr Andriiovych
Назва патенту російськоюБыстродействующий клапан для импульсного напуска газа
Автори російськоюКарпенко Александр Юрьевич, Батурин Владимир Андреевич
МПК / Мітки
МПК: F16K 31/00, F16K 1/00, G01F 11/00
Мітки: швидкодіючий, імпульсного, клапан, газу, напуску
