Складений клапан двигуна внутрішнього згоряння
Номер патенту: 24565
Опубліковано: 10.07.2007
Автори: Авраменко Андрій Миколайович, Шеховцов Анатолій Федорович, Марченко Андрій Петрович, Триньов Олександр Володимирович
Формула / Реферат

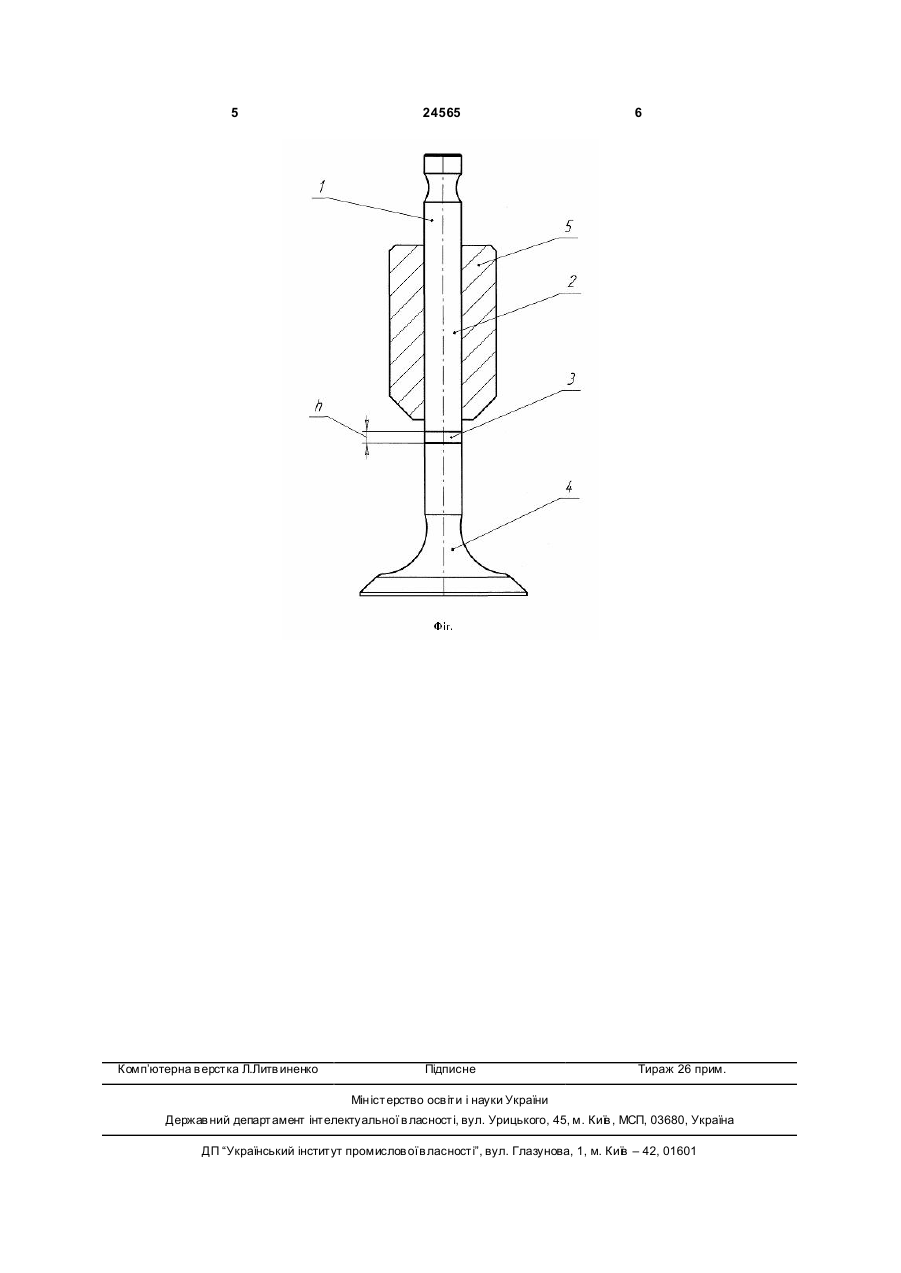

Складений клапан двигуна внутрішнього згоряння, що містить стержень клапана з проміжним шаром, який з'єднує тарілку клапана зі стержнем, та напрямну втулку, який відрізняється тим, що проміжний шар виконано з матеріалу, який має коефіцієнт температурного розширення, близький до середнього арифметичного значення коефіцієнтів термічного розширення матеріалів тарілки і стержня клапана, при цьому проміжний шар розміщений нижче нижнього торця напрямної втулки, при цьому міцність проміжного шару максимальна, коли висота проміжного шару h знаходиться в межах: 0,1 < h < 10 мм.
Текст

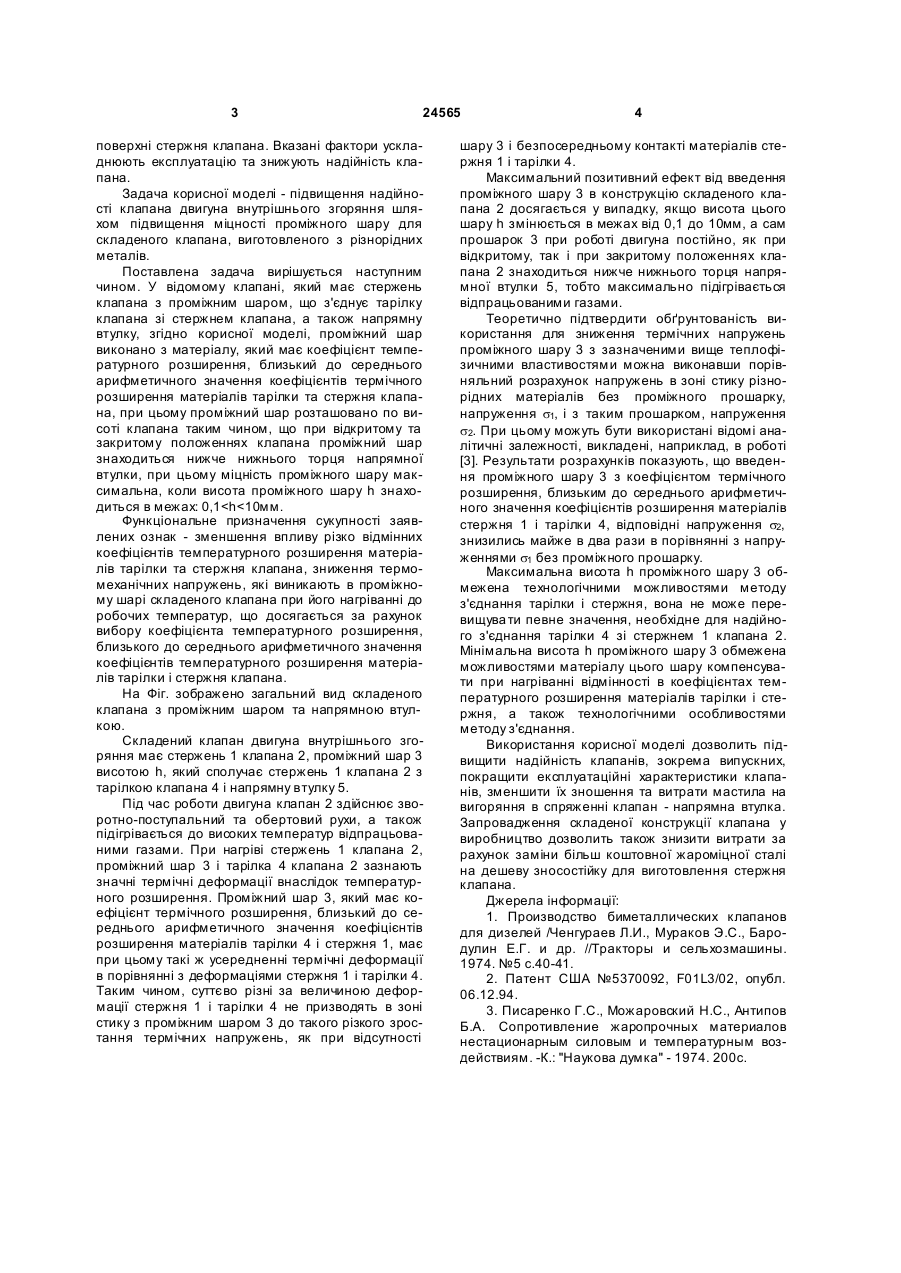

Складений клапан двигуна внутрішнього згоряння, що містить стержень клапана з проміжним 3 24565 поверхні стержня клапана. Вказані фактори ускладнюють експлуатацію та знижують надійність клапана. Задача корисної моделі - підвищення надійності клапана двигуна внутрішнього згоряння шляхом підвищення міцності проміжного шару для складеного клапана, виготовленого з різнорідних металів. Поставлена задача вирішується наступним чином. У відомому клапані, який має стержень клапана з проміжним шаром, що з'єднує тарілку клапана зі стержнем клапана, а також напрямну втулку, згідно корисної моделі, проміжний шар виконано з матеріалу, який має коефіцієнт температурного розширення, близький до середнього арифметичного значення коефіцієнтів термічного розширення матеріалів тарілки та стержня клапана, при цьому проміжний шар розташовано по висоті клапана таким чином, що при відкритому та закритому положеннях клапана проміжний шар знаходиться нижче нижнього торця напрямної втулки, при цьому міцність проміжного шару максимальна, коли висота проміжного шару h знаходиться в межах: 0,1
ДивитисяДодаткова інформація
Назва патенту англійськоюMultiple valve of combustion engine
Автори англійськоюShekhovtsov Anatolii Fedorovych, Marchenko Andrii Petrovych, Tryniov Oleksandr Volodymyrovych, Avramenko Andrii Mykolaiovych
Назва патенту російськоюСоставной клапан двигателя внутреннего сгорания
Автори російськоюШеховцов Анатолий Федорович, Марченко Андрей Петрович, Тринев Александр Владимирович, Авраменко Андрей Николаевич
МПК / Мітки
МПК: F01L 3/02
Мітки: двигуна, внутрішнього, згоряння, клапан, складений
