Спосіб одержання електродного пеку
Номер патенту: 83149
Опубліковано: 10.06.2008
Автори: Чешко Федір Федорович, Іл'яшенко Юрій Васильович, Пітюлін Ігор Наркісович, Скрипченко Микола Павлович, Клешня Григорій Григорович
Формула / Реферат
1. Спосіб одержання електродного пеку, який включає термічну обробку середньотемпературного пеку з введенням в нього інтенсифікуючої добавки, який відрізняється тим, що як інтенсифікуючу добавку використовують сульфат амонію в кількості 1-3 мас. %, який дозовано подають в лінію подачі середньотемпературного пеку у вигляді механічної зависі - пульпи - або у вигляді кристалів перед самим входом у куб-реактор.
2. Спосіб за п. 1, який відрізняється тим, що електродний пек після обробки з інтенсифікуючою добавкою у вигляді сульфату амонію додатково термообробляють будь-яким відомим у промисловості методом до набуття ним заданої якості.
Текст

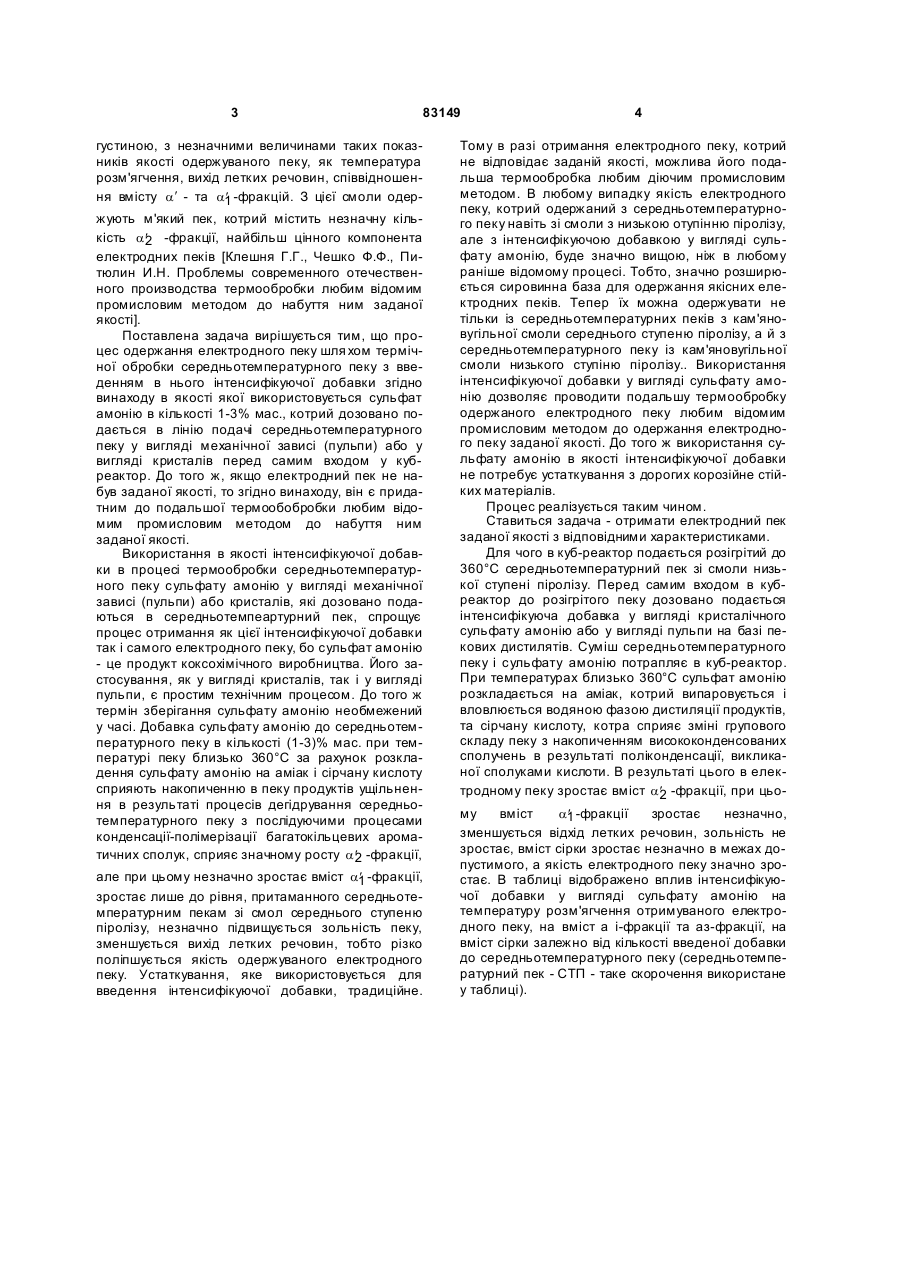

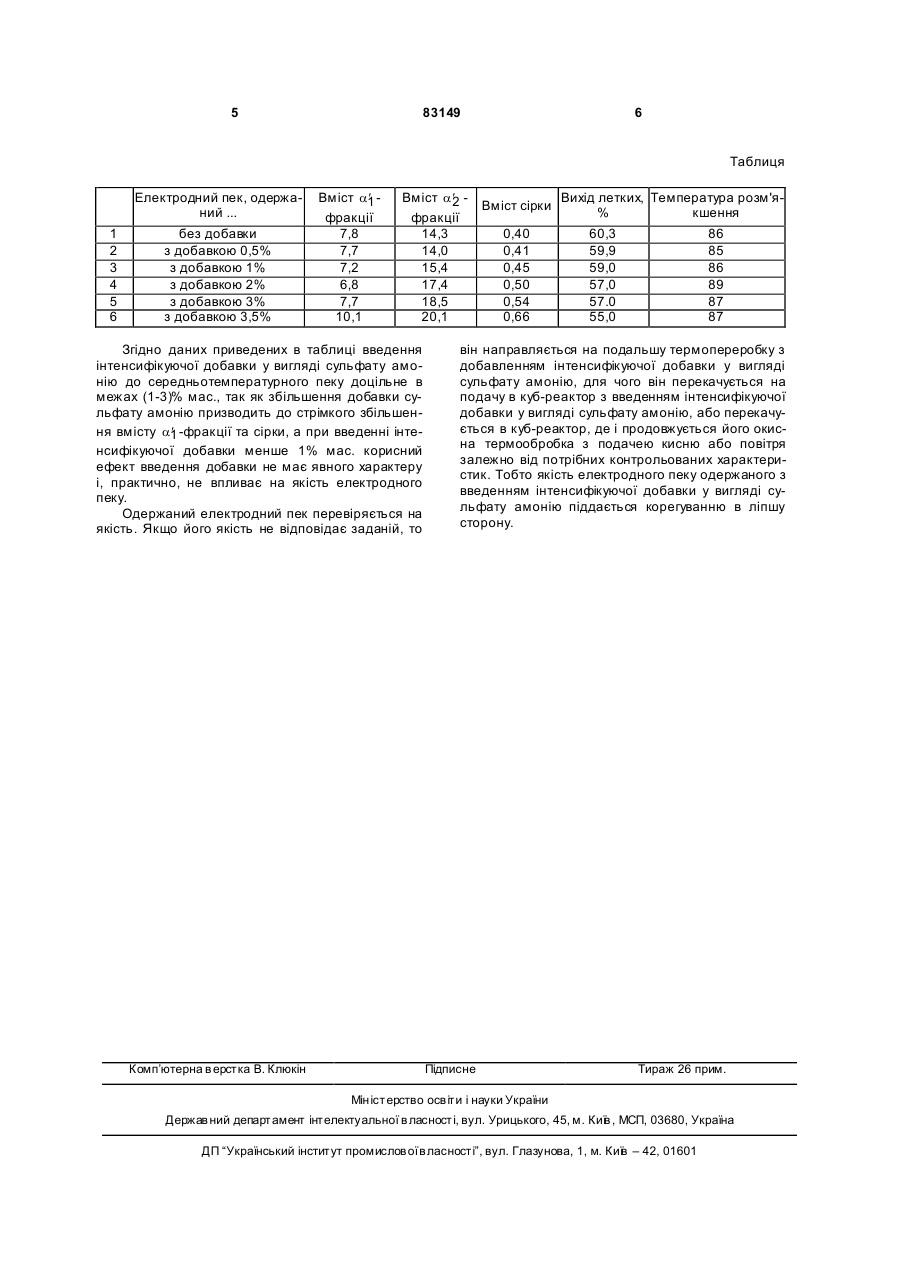

1. Спосіб одержання електродного пеку, який включає термічну обробку середньотемпературного пеку з введенням в нього інтенсифікуючої добавки, який відрізняється тим, що як інтенсифікуючу добавку використовують сульфат амонію в кількості 1-3 мас. %, який дозовано подають в лінію подачі середньотемпературного пеку у вигляді механічної зависі - пульпи - або у вигляді кристалів перед самим входом у куб-реактор. 2. Спосіб за п. 1, який відрізняється тим, що електродний пек після обробки з інтенсифікуючою добавкою у вигляді сульфату амонію додатково термообробляють будь-яким відомим у промисловості методом до набуття ним заданої якості. (19) (21) a200702737 (22) 15.03.2007 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) СКРИПЧЕНКО МИКОЛА ПАВЛОВИЧ, UA, КЛЕШНЯ ГРИГОРІЙ ГРИГОРОВИЧ, UA, ІЛЬЯШЕНКО ЮРІЙ ВАСИЛЬОВИЧ, UA, ЧЕШКО ФЕДІР ФЕДОРОВИЧ, UA, ПІТЮЛІН ІГОР НАРКИСОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АВДІЇВСЬКИЙ КОКСОХІМІЧНИЙ ЗАВОД", U A (56) UA 78395 C2, 15.12.2006 SU 1081196 A, 23.03.1984 SU 1097640 A, 15.06.1984 GB 334380 B, 04.09.1930 GB 560042 B, 24.11.1943 US 3140248 A, 07.07.1964 3 83149 густиною, з незначними величинами таких показників якості одержуваного пеку, як температура розм'ягчення, вихід летких речовин, співвідношення вмісту a ¢ - та a¢ -фракцій. З цієї смоли одер1 жують м'який пек, котрий містить незначну кількість a¢ -фракції, найбільш цінного компонента 2 електродних пеків [Клешня Г.Г., Чешко Ф.Ф., Питюлин И.Н. Проблемы современного отечественного производства термообробки любим відомим промисловим методом до набуття ним заданої якості]. Поставлена задача вирішується тим, що процес одержання електродного пеку шля хом термічної обробки середньотемпературного пеку з введенням в нього інтенсифікуючої добавки згідно винаходу в якості якої використовується сульфат амонію в кількості 1-3% мас., котрий дозовано подається в лінію подачі середньотемпературного пеку у вигляді механічної зависі (пульпи) або у вигляді кристалів перед самим входом у кубреактор. До того ж, якщо електродний пек не набув заданої якості, то згідно винаходу, він є придатним до подальшої термообобробки любим відомим промисловим методом до набуття ним заданої якості. Використання в якості інтенсифікуючої добавки в процесі термообробки середньотемпературного пеку сульфату амонію у вигляді механічної зависі (пульпи) або кристалів, які дозовано подаються в середньотемпеартурний пек, спрощує процес отримання як цієї інтенсифікуючої добавки так і самого електродного пеку, бо сульфат амонію - це продукт коксохімічного виробництва. Його застосування, як у вигляді кристалів, так і у вигляді пульпи, є простим технічним процесом. До того ж термін зберігання сульфату амонію необмежений у часі. Добавка сульфату амонію до середньотемпературного пеку в кількості (1-3)% мас. при температурі пеку близько 360°С за рахунок розкладення сульфату амонію на аміак і сірчану кислоту сприяють накопиченню в пеку продуктів ущільнення в результаті процесів дегідрування середньотемпературного пеку з послідуючими процесами конденсації-полімерізації багатокільцевих ароматичних сполук, сприяє значному росту a¢ -фракції, 2 але при цьому незначно зростає вміст a¢ -фракції, 1 зростає лише до рівня, притаманного середньотемпературним пекам зі смол середнього ступеню піролізу, незначно підвищується зольність пеку, зменшується вихід летких речовин, тобто різко поліпшується якість одержуваного електродного пеку. Устаткування, яке використовується для введення інтенсифікуючої добавки, традиційне. 4 Тому в разі отримання електродного пеку, котрий не відповідає заданій якості, можлива його подальша термообробка любим діючим промисловим методом. В любому випадку якість електродного пеку, котрий одержаний з середньотемпературного пеку навіть зі смоли з низькою отупінню піролізу, але з інтенсифікуючою добавкою у вигляді сульфату амонію, буде значно вищою, ніж в любому раніше відомому процесі. Тобто, значно розширюється сировинна база для одержання якісних електродних пеків. Тепер їх можна одержувати не тільки із середньотемпературних пеків з кам'яновугільної смоли середнього ступеню піролізу, а й з середньотемпературного пеку із кам'яновугільної смоли низького ступіню піролізу.. Використання інтенсифікуючої добавки у вигляді сульфату амонію дозволяє проводити подальшу термообробку одержаного електродного пеку любим відомим промисловим методом до одержання електродного пеку заданої якості. До того ж використання сульфату амонію в якості інтенсифікуючої добавки не потребує устаткування з дорогих корозійне стійких матеріалів. Процес реалізується таким чином. Ставиться задача - отримати електродний пек заданої якості з відповідними характеристиками. Для чого в куб-реактор подається розігрітий до 360°С середньотемпературний пек зі смоли низької ступені піролізу. Перед самим входом в кубреактор до розігрітого пеку дозовано подається інтенсифікуюча добавка у вигляді кристалічного сульфату амонію або у вигляді пульпи на базі пекових дистилятів. Суміш середньотемпературного пеку і сульфату амонію потрапляє в куб-реактор. При температурах близько 360°С сульфат амонію розкладається на аміак, котрий випаровується і вловлюється водяною фазою дистиляції продуктів, та сірчану кислоту, котра сприяє зміні групового складу пеку з накопиченням висококонденсованих сполучень в результаті поліконденсації, викликаної сполуками кислоти. В результаті цього в електродному пеку зростає вміст a¢ -фракції, при цьо2 му вміст a¢ -фракції зростає незначно, 1 зменшується відхід летких речовин, зольність не зростає, вміст сірки зростає незначно в межах допустимого, а якість електродного пеку значно зростає. В таблиці відображено вплив інтенсифікуючої добавки у вигляді сульфату амонію на температуру розм'ягчення отримуваного електродного пеку, на вміст а і-фракції та аз-фракції, на вміст сірки залежно від кількості введеної добавки до середньотемпературного пеку (середньотемпературний пек - СТП - таке скорочення використане у таблиці). 5 83149 6 Таблиця 1 2 3 4 5 6 Електродний пек, одержаний ... без добавки з добавкою 0,5% з добавкою 1% з добавкою 2% з добавкою 3% з добавкою 3,5% Вміст a¢ 1 фракції 7,8 7,7 7,2 6,8 7,7 10,1 Вміст a¢ 2 фракції 14,3 14,0 15,4 17,4 18,5 20,1 Згідно даних приведених в таблиці введення інтенсифікуючої добавки у вигляді сульфату амонію до середньотемпературного пеку доцільне в межах (1-3)% мас., так як збільшення добавки сульфату амонію призводить до стрімкого збільшення вмісту a¢ -фракції та сірки, а при введенні інте1 нсифікуючої добавки менше 1% мас. корисний ефект введення добавки не має явного характеру і, практично, не впливає на якість електродного пеку. Одержаний електродний пек перевіряється на якість. Якщо його якість не відповідає заданій, то Комп’ютерна в ерстка В. Клюкін Вміст сірки 0,40 0,41 0,45 0,50 0,54 0,66 Вихід летких, Температура розм'я% кшення 60,3 86 59,9 85 59,0 86 57,0 89 57.0 87 55,0 87 він направляється на подальшу термопереробку з добавленням інтенсифікуючої добавки у вигляді сульфату амонію, для чого він перекачується на подачу в куб-реактор з введенням інтенсифікуючої добавки у вигляді сульфату амонію, або перекачується в куб-реактор, де і продовжується його окисна термообробка з подачею кисню або повітря залежно від потрібних контрольованих характеристик. Тобто якість електродного пеку одержаного з введенням інтенсифікуючої добавки у вигляді сульфату амонію піддається корегуванню в ліпшу сторону. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for preparation of electrode pitch
Автори англійськоюSkrypchenko Mykola Pavlovych, Kleshnia Hryhorii Hryhorovych, Iliashenko Yurii Vasyliovych, Cheshko Fedir Fedorovych, Pitiulin Ihor Narkysovych
Назва патенту російськоюСпособ получения электродного пека
Автори російськоюСкрипченко Николай Павлович, Клешня Григорий Григорьевич, Ильяшенко Юрий Васильевич, Чешко Федор Федорович, Питюлин Игорь Наркисович
МПК / Мітки
МПК: C10C 3/00
Мітки: електродного, пеку, спосіб, одержання
Код посилання
<a href="https://ua.patents.su/3-83149-sposib-oderzhannya-elektrodnogo-peku.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання електродного пеку</a>
Попередній патент: Установка для електронно-променевої зонної плавки матеріалу в космосі в умовах мікрогравітації і космічного вакууму
Наступний патент: Спосіб споруляції ооцист еймерій
Випадковий патент: Рифлений стержень для армування бетону
