Кутова накладка з поворотними планками

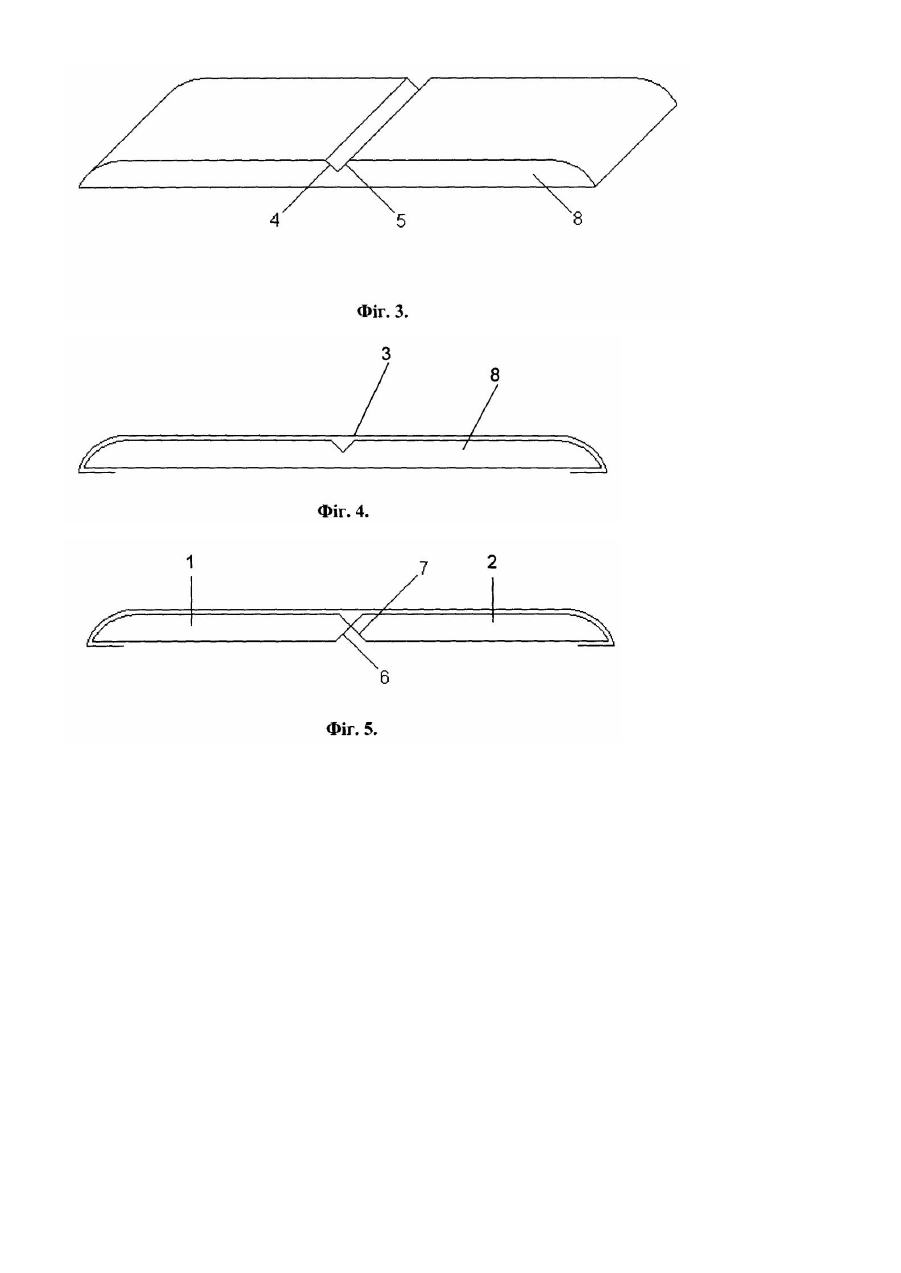

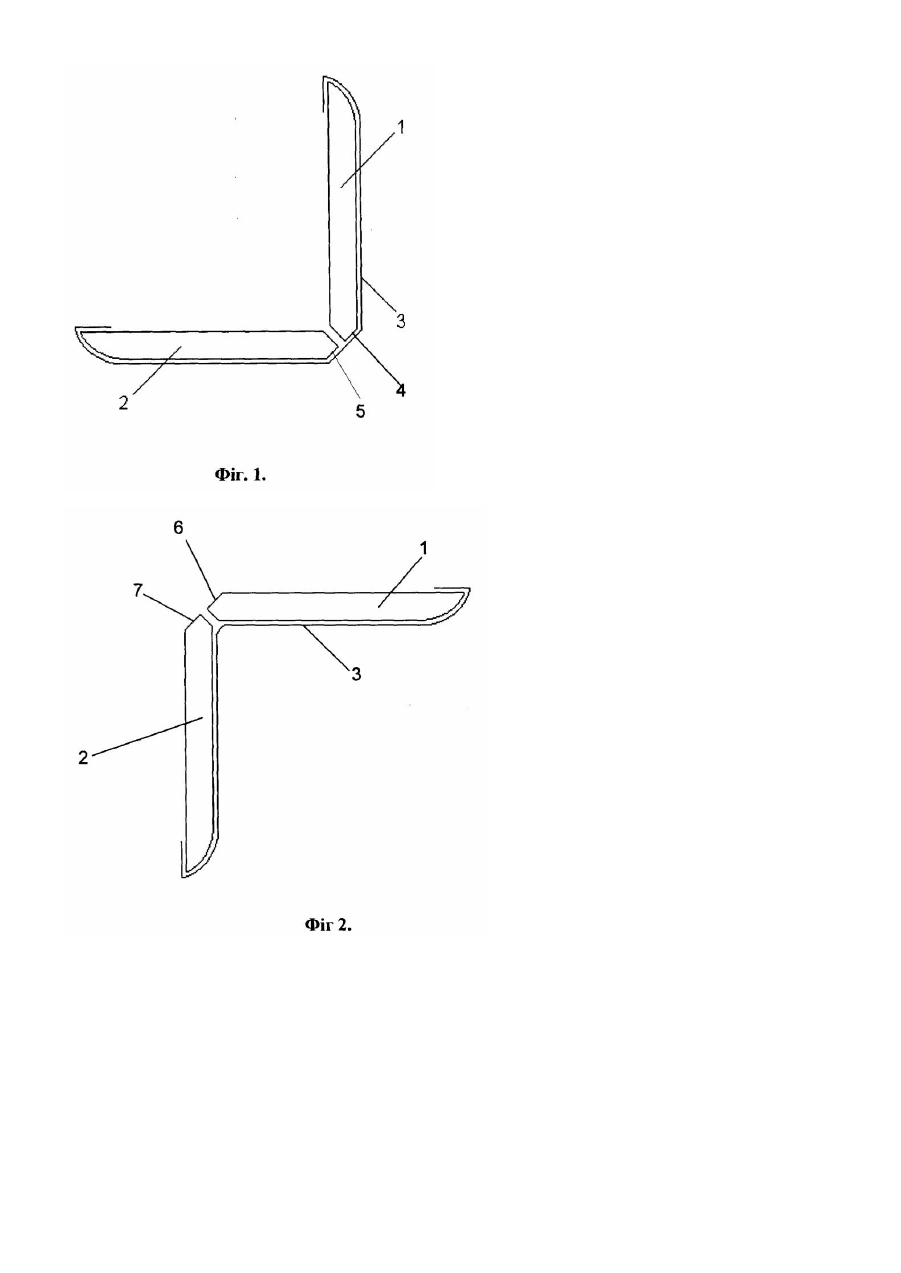

Корисна модель стосується будівництва і може бути використана у виробництві облицювальних матеріалів, а також для фінішного оздоблення квартир, офісів, службових приміщень при облицюванні на ділянках стін, стель і т. п. поверхонь, розташованих під кутом. В будівництві сучасних приміщень використовують різноманітні панелі, виготовлені з гіпсокартону, дерева чи деревинно-волоконних плит, насичених спеціальними розчинами. При облицюванні поверхонь, розташованих під кутом, в місцях стикування суміжних панелей залишаються видимими торці панелей, що негативно позначається на зовнішньому вигляді приміщень. Крім того, в щілину між суміжними розташованими під кутом панелями може попасти пил і інші дрібні частки. При шпаклюванні важко відтворити пряму лінію в кутові перетину двох суміжних панелей. Тому для фінішного облицювання кутових ділянок приміщень використовують різноманітні кутові накладки. Відома кутова накладка з поворотними планками [патент США 6 332 296 від 25.12.2001, прототип], яка має дві плоскі планки, розташовані одна біля одної, і з'єднані вздовж між собою тонкою еластичною плівкою. В суміжній зоні планки мають у поперечному перетині прямі кути. В суміжних повздовжніх торцевих поверхнях планок виконані пази для встановлювання в них металічного кутника. Недоліком відомої накладки з поворотними планками є складність у ви готовленні. З такої накладки може бути складено кутник лише в одну сторону, шля хом складання в бік еластичної плівки, так як в суміжній зоні планки мають у поперечному перетині прямі кути і повздовжні торцеві поверхні планок опираються одна об одну вже при розташуванні їх в одній площині. Тому на такій накладці неможливо заздалегідь нанести облицювальне покриття і встановлювати облицьованою поверхнею назовні незалежно від того зовнішній чи внутрішній кут облицьовується. Крім того, її виготовлення потребує значних витрат коштів і часу. Відомий спосіб виробництва кутової накладки з поворотними планками [патент США 6 332 296 від 25. 12. 2001, прототип], відповідно до якого плоску заготовку накладки з двох плоских планок покривають еластичним покриттям, причому, ці плоскі планки, розташовують повздовжніми сторонами, які мають прямі кути у перетині, рядом одна біля одної, і з'єднують між собою тонкою еластичною плівкою. Після з'єднання планок еластичним покриттям завершують формування кутової накладки шляхом введення в суміжні повздовжні торцеві поверхні планок у заздалегідь виконані пази металічного кутника. Недоліком відомого способу виробництва кутової накладки з поворотними планками є технологічна складність. Спочатку виготовляють дві плоскі планки, потім їх складають поруч і після цього з'єднують їх шляхом нанесення на поверхні цих планок з одного боку еластичного покриття.. Такий спосіб потребує додаткового устаткування для утримання планок поруч до нанесення еластичного покриття. Те, що планки у звернених один до одного поперечних перетинах мають прямі кути, не дає змоги утворювати к ут, повертаючи планки у бік, протилежний поверхні, облицьованій еластичним покриттям. Крім того, його застосування потребує значних витрат коштів і часу. В основу корисної моделі поставлено задачу за рахунок зміни геометрії поперечного перетину планок створити кутову накладку, яку б можна було вигинати по лінії стику планок в будь-яку сторону, залишаючи облицьовану частину ззовні. Поставлене завдання вирішується тим, що в кутовій накладці, яка має дві плоскі планки, розташовані одна біля одної і з'єднані вздовж між собою еластичним покриттям, відповідно до корисної моделі в суміжній зоні повздовжня торцева поверхня кожної планки має повздовжній кутовий зріз з боку прилеглого поверхні, на якій розташоване еластичне покриття, на ширину 0,07-0,5 товщини планки, а з боку, протилежного поверхні, на якій розташоване еластичне покриття, - на ширину 0,93-0,5 товщини планки, причому кожен зріз виконано під кутом 35-60°. Корисна модель пояснюється кресленнями, на яких зображено: Фіг.1 - кутова накладка із зовнішнім кутом; Фіг.2 - кутова накладка із внутрішнім кутом; Фіг.3-5 - послідовність виробництва кутової накладки. Куто ва накладка має дві плоскі планки 1 і 2, розташовані одна біля одної і з'єднані вздовж між собою еластичним покриттям 3. В суміжній зоні повздовжня торцева поверхня кожної планки має повздовжній кутовий зріз 4, 5 з боку, прилеглого поверхні, на якій розташоване еластичне покриття. Зріз виконаний на глибину 0,07-0,5 товщини планки. З боку, протилежного поверхні, на якій розташоване еластичне покриття 3, кожна планка має кутовий зріз 6, 7 на ширину 0,93-0,5 товщини планки. Кожен зріз виконано під кутом 35-60°. Запропонована накладка - це тонкомірний виріб товщиною від 2 до 8 мм, шириною від 20 до 80мм і довжиною від 0,3 до 4 м. Куто ва накладка зберігається переважно у вигляді, показаному на фігурі 1. При облицюванні поверхонь, розташованих під кутом, в місцях стикування суміжних панелей кутову накладку згинають по осі, розташованій в зоні перетину кутових зрізів, в одну із сторін, і її планки прикріплюють (наприклад приклеюють) до суміжних панелей. Завдяки тому, що кожна планка має в суміжній зоні на повздовжній торцевій поверхні повздовжній кутовий зріз, можна встановлювати куто ву накладку як у зовнішній кут (Фіг.2), так і в зовнішній кут (Фіг.3), залишаючи облицьовану частину ззовні внутрішнього чи зовнішнього кута. Запропонована кутова накладка універсальна при складанні кута, проста у виробництві і використанні. Її конструкція призводить до високої продуктивності при виробництві. Позитивний ефект виражається також в зручності використання завдяки доведеній формі елементів виробу та можливості вигинати кутову накладку по лінії стику планок в будь-яку сторону та в здешевленні її виробництва.
