Розкаточний верстат
Формула / Реферат
1. Розкаточний верстат, що складається з привода, розкаточних роликів, шпинделя, оправки, установленої на шпинделі, знімача і виштовхувача, який відрізняється тим, що виштовхувач виконаний у вигляді стола, який встановлений з можливістю переміщення під дією сили між розкаточними роликами та повернення, причому у верхньому положенні його верхня поверхня виступає над розкаточними роликами з боку шпинделя, виконаного з можливістю осьового переміщення.
2. Розкаточний верстат за п. 1, який відрізняється тим, що він містить кришку з осьовим отвором між направляючими стінками з поперечними прорізами для розміщення в них П-подібного відсікача, встановленого з можливістю переміщення і призначеного для фіксації заготовки на верхній поверхні стола, яка розміщена в осьовому отворі кришки в його верхньому положенні.
Текст

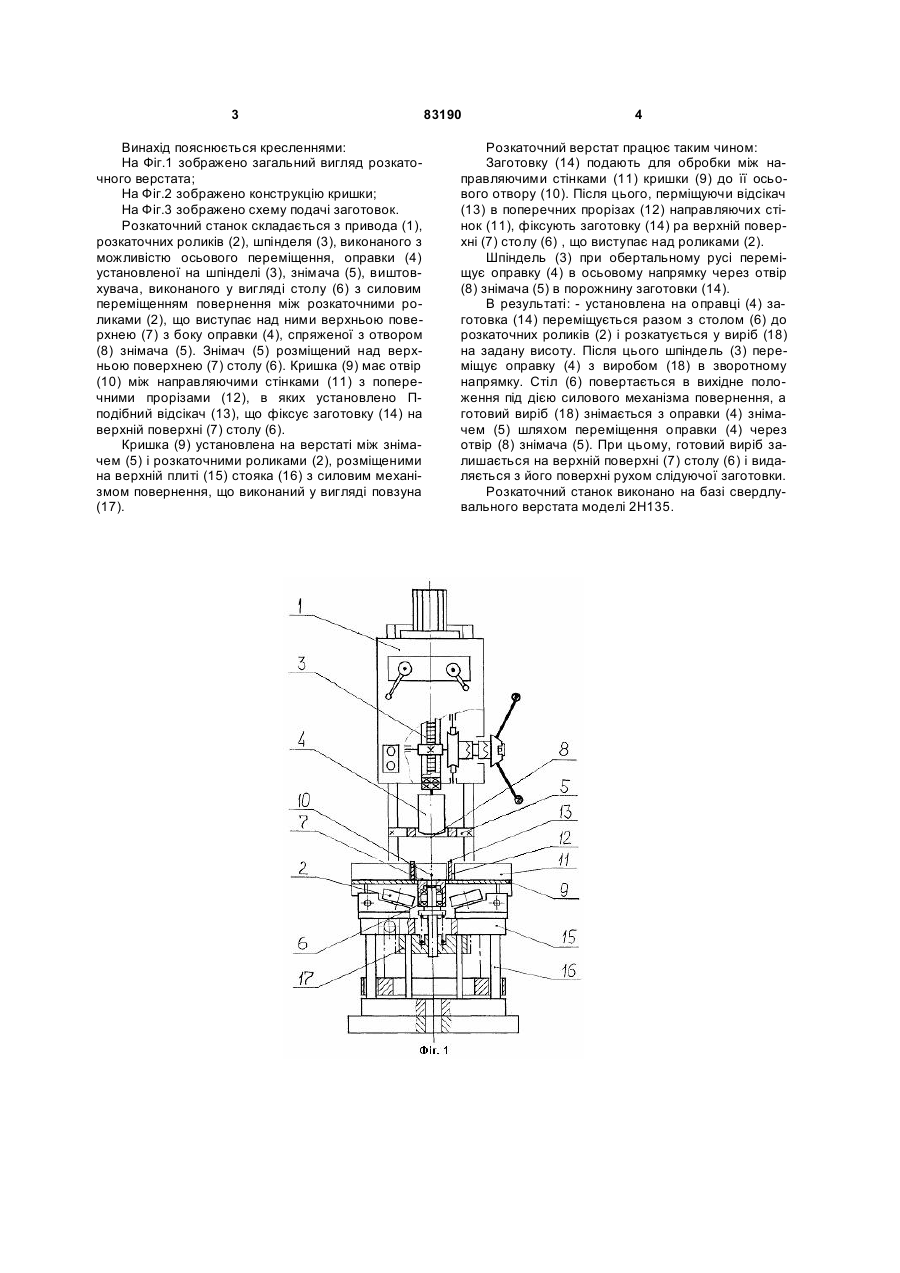

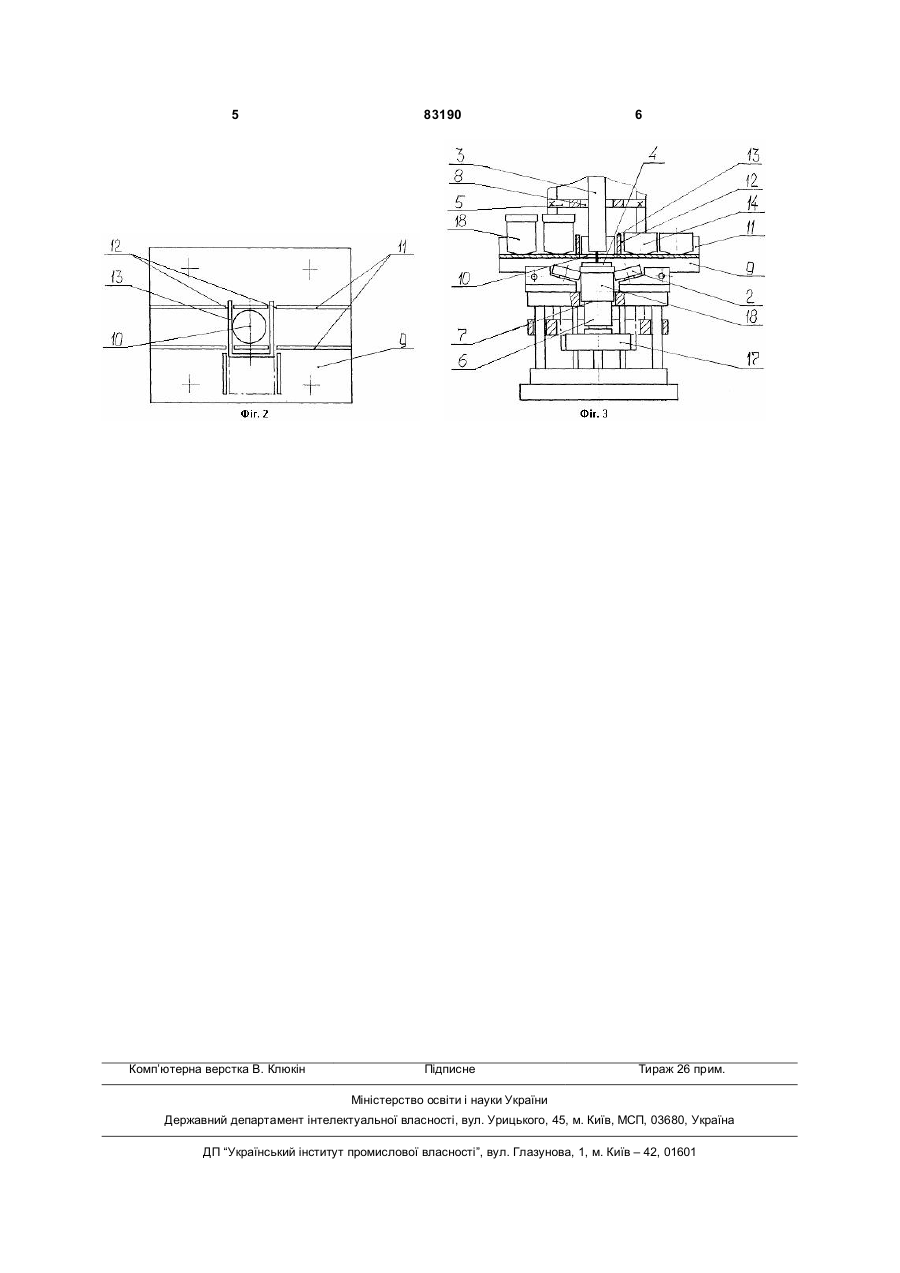

1. Розкаточний верстат, що складається з привода, розкаточних роликів, шпинделя, оправки, 3 Винахід пояснюється кресленнями: На Фіг.1 зображено загальний вигляд розкаточного верстата; На Фіг.2 зображено конструкцію кришки; На Фіг.3 зображено схему подачі заготовок. Розкаточний станок складається з привода (1), розкаточних роликів (2), шпінделя (3), виконаного з можливістю осьового переміщення, оправки (4) установленої на шпінделі (3), знімача (5), виштовхувача, виконаного у вигляді столу (6) з силовим переміщенням повернення між розкаточними роликами (2), що виступає над ними верхньою поверхнею (7) з боку оправки (4), спряженої з отвором (8) знімача (5). Знімач (5) розміщений над верхньою поверхнею (7) столу (6). Кришка (9) має отвір (10) між направляючими стінками (11) з поперечними прорізами (12), в яких установлено Пподібний відсікач (13), що фіксує заготовку (14) на верхній поверхні (7) столу (6). Кришка (9) установлена на верстаті між знімачем (5) і розкаточними роликами (2), розміщеними на верхній плиті (15) стояка (16) з силовим механізмом повернення, що виконаний у вигляді повзуна (17). 83190 4 Розкаточний верстат працює таким чином: Заготовку (14) подають для обробки між направляючими стінками (11) кришки (9) до її осьового отвору (10). Після цього, перміщуючи відсікач (13) в поперечних прорізах (12) направляючих стінок (11), фіксують заготовку (14) pa верхній поверхні (7) столу (6) , що виступає над роликами (2). Шпіндель (3) при обертальному русі переміщує оправку (4) в осьовому напрямку через отвір (8) знімача (5) в порожнину заготовки (14). В результаті: - установлена на оправці (4) заготовка (14) переміщується разом з столом (6) до розкаточних роликів (2) і розкатується у виріб (18) на задану висоту. Після цього шпіндель (3) переміщує оправку (4) з виробом (18) в зворотному напрямку. Стіл (6) повертається в вихідне положення під дією силового механізма повернення, а готовий виріб (18) знімається з оправки (4) знімачем (5) шляхом переміщення оправки (4) через отвір (8) знімача (5). При цьому, готовий виріб залишається на верхній поверхні (7) столу (6) і видаляється з його поверхні рухом слідуючої заготовки. Розкаточний станок виконано на базі свердлувального верстата моделі 2Н135. 5 Комп’ютерна верстка В. Клюкін 83190 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPayout machine tool
Автори англійськоюNazarenko Oleksandr Andriiovych
Назва патенту російськоюРаскаточный станок
Автори російськоюНазаренко Александр Андреевич
МПК / Мітки
МПК: B21D 22/16
Мітки: верстат, розкаточний
