Розкаточний верстат

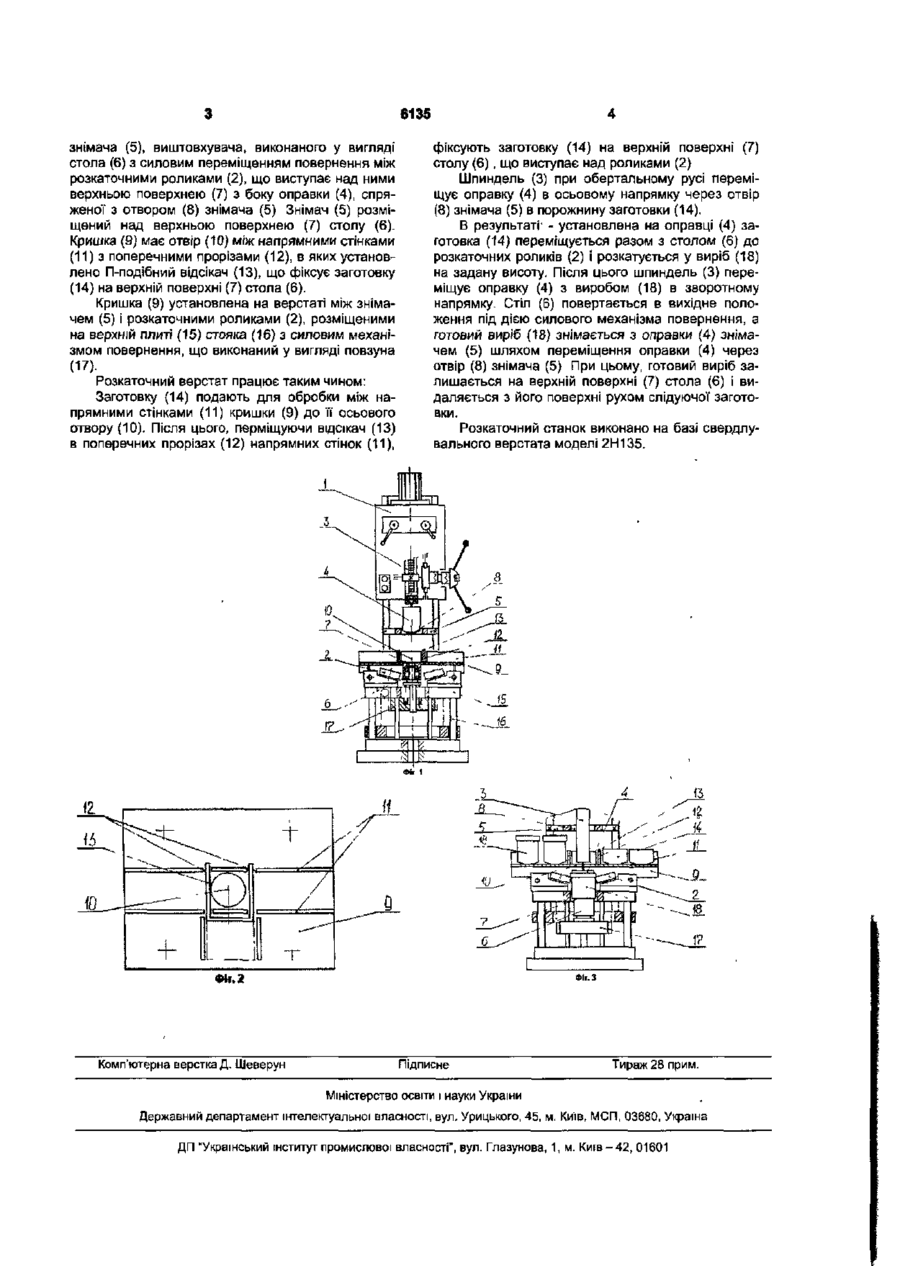

1. Розкаточний верстат, що складається з приводу, розкаточних роликів, шпинделя, оправки, установленої на шпинделі, знімача ї виштовхувача, який відрізняється тим, що виштовхувач ви конаний у вигляді стола з силовим переміщенням повернення між розкаточними роликами, що виступає над ними верхньою поверхнею з боку оправки, спряженої з отвором знімача, при цьому шпиндель виконаний з можливістю осьового переміщення, а знімач розміщений над верхньою поверхнею стола 2. Розкаточний верстат за п. 1, який відрізняється тим, що він містить кришку з осьовим отвором між напрямними стінками з поперечними прорізами, в яких установлено П-подібний відсікач, що фіксує заготовку на верхній поверхні стола, розміщену в осьовому отворі кришки. Корисна модель належить до техніки холодної обробки металів, а саме, до обладнання для виготовлення методом ротаційного видавлювання виробів типу "стакан" Відомий розкаточний верстат для виготовлення виробів з порожнистих заготовок типу "стакан" методом ротаційного видавлювання [модель Э156АН6 ВАТ "Серп і Молот", м.Харків]. Він складається з: - привода, розкаточних роликів, шпінделя, оправки, встановленої на шпінделі, знімача і виштовхувач а В процесі роботи верстату заготовку установлюють згори надіванням її на оправку і, подачею розкаточних роликів в осьовому напрямку відносно осі оправки, виконують розкатку заготовки до потрібної' висоти виробу. Після цього розкаточні ролики переміщують в зворотньому напрямі в вихідне положення, а готовий виріб знімають з оправки виштовхувачем, установленим на штоці гідроциліндра. Спеціальним захватом видаляють готовий виріб з робочої зони після того, як виштовхувач займе вихідне положення в отворі оправки. Недоліком конструкції відомого верстата є його складність і трудомісткий процес подачі заготовок і видалення готового виробу Як найбільш близьке за технічним рішенням і досягнутим результатом відоме рішення прийняте за найближчий аналог. В основу корисної моделі поставлено завдання створення такої конструкції розкаточного верстата, яка б дозволила спростити подачу заготовок і видалення готових виробів з зони обробки. Це завдання вирішується таким чином- в розкаточному верстаті, що складається з привода, розкаточних роликів, шпинделя, оправки, встановленої на шпинделі, знімача і виштовхувача, згідно з корисною моделлю, виштовхувач виконаний у вигляді стола з силовим переміщенням повернення мітці розкаточними роликами, що виступає над ними верхньою поверхнею з боку оправки, спряженої з отвором знімача, при цьому, шпиндель виконано з можливістю осьового переміщення, а знімач розміщений над верхньою поверхнею стола Крім вищепереліченого, згідно з корисною моделлю, розкаточний верстат містить кришку з осьовим отвором між напрямними стінками з поперечними прорізами, в яких установлено Пподібний відсікач, що фіксує заготовку на верхній поверхні стола, розміщен в осьовому отворі кришки Корисна модель пояснюється кресленнями: На Фіг.1 зображено загальний вигляд розкаточного верстата; На Фіг 2 зображено конструкцію кришки; На Фіг 3 зображено схему подачі заготовок. Розкаточний станок складається з: привода (1), розкаточних роликів (2), шпинделя (3), виконаного з можливістю осьового переміщення, оправки (4) установленої на шпинделі (3), ю со 6135 знімача (5), виштовхувана, виконаного у вигляді стола (6) з силовим переміщенням повернення між розкаточними роликами (2), що виступає над ними верхньою поверхнею (7) з боку оправки (4), спряженої з отвором (8) знімача (5) Знімач (5) розміщений над верхньою поверхнею (7) столу (6). Кришка (9) має отвір (10) між напрямними стінками (11) з поперечними прорізами (12), в яких установлено П-подібний відсікач (13), що фіксує заготовку (14) на верхній поверхні (7) стола (6). Кришка (9) установлена на верстаті між знімачем (5) і розкаточними роликами (2), розміщеними на верхній плиті (15) стояка (16) з силовим механізмом повернення, що виконаний у вигляді повзуна (17). Розкаточнии верстат працює таким чином: Заготовку (14) подають для обробки між напрямними стінками (11) кришки (9) до її осьового отвору (10). Після цього, перміщуючи відсікач (13) в поперечних прорізах (12) напрямних стінок (11), фіксують заготовку (14) на верхній поверхні (7) столу (6), що виступає над роликами (2) Шпиндель (3) при обертальному русі переміщує оправку (4) в осьовому напрямку через отвір (8) знімача (5) в порожнину заготовки (14). В результаті' - установлена на оправці (4) заготовка (14) переміщується разом з столом (6) до розкаточних роликів (2) і розкатується у виріб (18) на задану висоту. Після цього шпиндель (3) переміщує оправку (4) з виробом (18) в зворотному напрямку. Стіл (6) повертається в вихідне положення під дією силового механізма повернення, а готовий виріб (18) знімається з оправки (4) знімачем (5) шляхом переміщення оправки (4) через отвір (8) знімача (5) При цьому, готовий виріб залишається на верхній поверхні (7) стола (6) і видаляється з його поверхні рухом слідуючої заготовки. Розкаточнии станок виконано на базі свердлувального верстата моделі 2Н135. Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
