Круглопилковий верстат

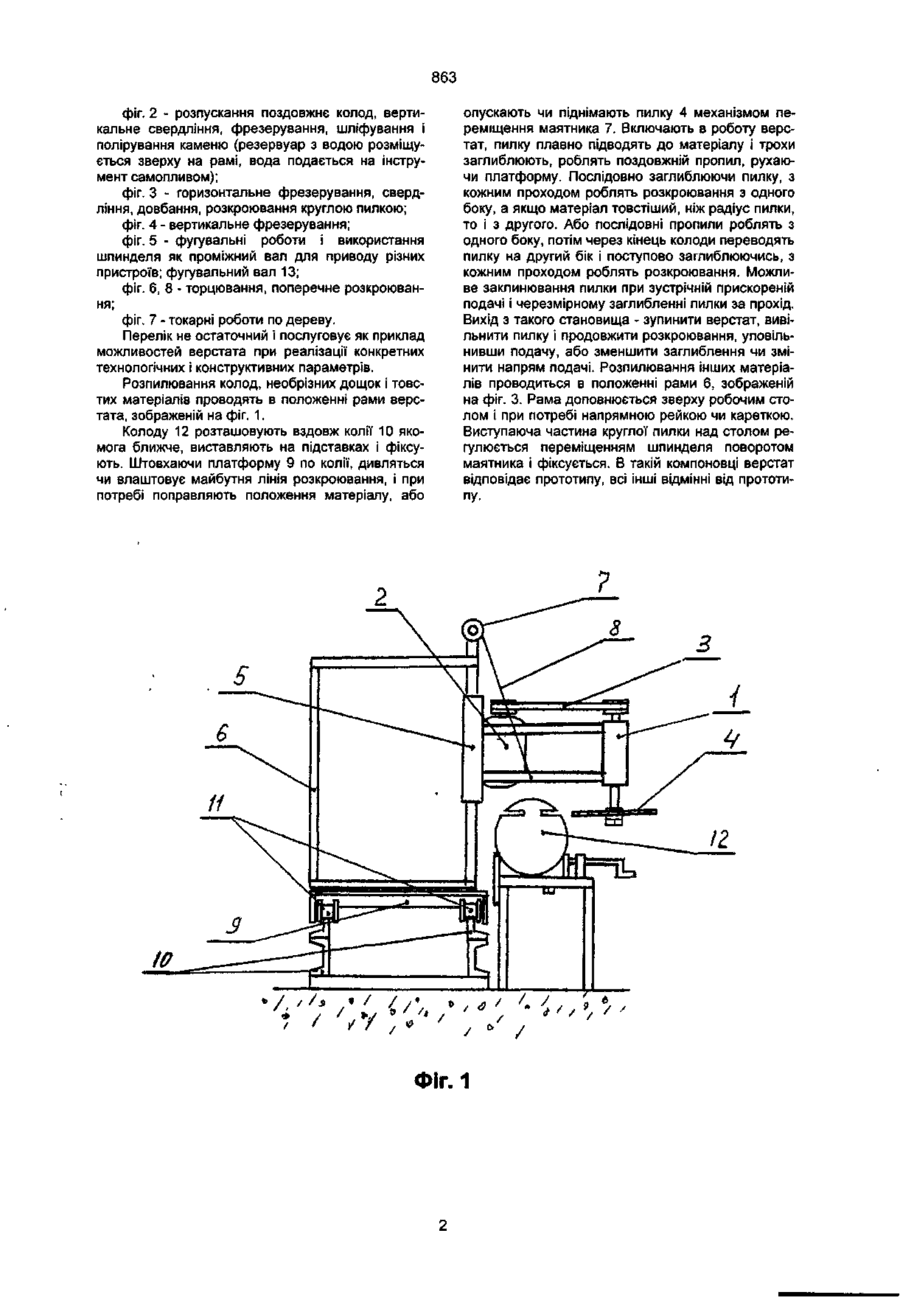

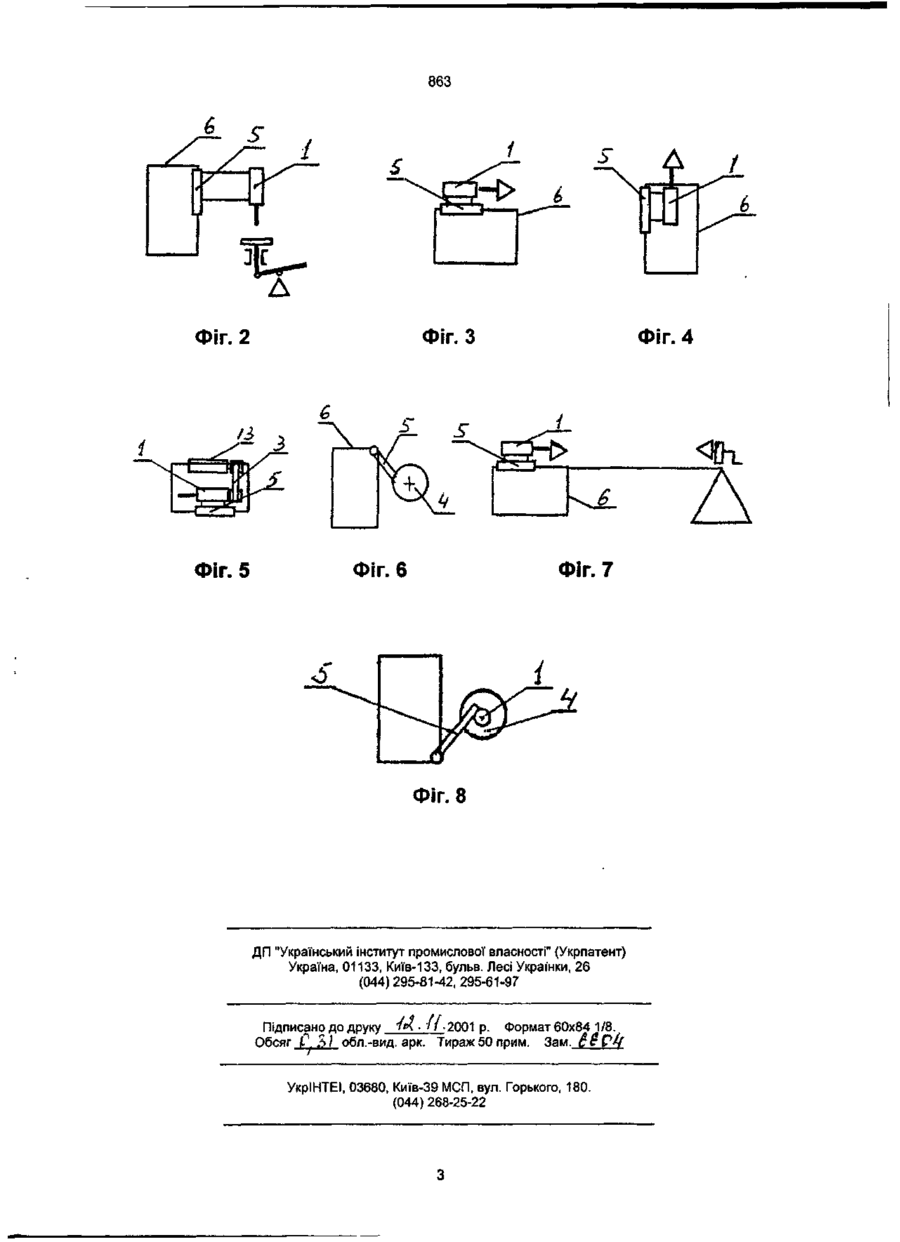

1. Круглопилковий верстат, який має раму коробчастої форми, електродвигун і шпиндель, з'єднаний з круглою пилкою, змонтованою з можливістю зміни її висоти, який відрізняється тим, що містить рейкову колію, платформу з опорними роли ками, встановлену на рейковій колії з можливістю переміщення або загальмовану, і маятник, при цьому електродвигун і шпиндель закріплені на маятнику, маятник змонтовано на рамі з можливістю переміщення вздовж власної осі і повороту для забезпечення виносу шпинделя за габарити рами, а рама встановлена на платформі з можливістю кантовки і фіксації 2. Верстат за п.1, який відрізняється тим, що електродвигун і шпиндель з'єднані клинопасовою передачею. Корисна модель відноситься до деревообробки, а саме до змішаного розкроювання деревоматеріалів круглою пилкою. Відомі круглопилкові верстати з верхнім і нижнім розташуванням пилки, з механічною або ручною подачею матеріалу чи пилки, з можливістю зміни робочої висоти пилки переміщенням шпинделя або стола. Розрізняють круглопилкові важкі верстати, середні і легкі, а також верстати малої, середньої точності і точні, відповідно і розкроювання може бути попереднє та завершальне. Близьким за змістом є «Універсальний круглопилковий верстат для змішаного розкроювання Ц6-2» Короткое B.I. «Деревообробні верстати» К. Будівельник, 1994 с 91 мал. 66. Даний круглопилковий верстат має коробчасту раму, робочий стіл, шпиндель, електродвигун і круглу пилку, змонтовані з можливістю зміни висоти виступаючої частини пилки над столом. Має пристосування і захисні пристрої, забезпечує змішане розкроювання деревоматеріалів і виконання певних столярних робіт, однак він непридатний для розкроювання колод і товстих матеріалів, товщина яких перевищує радіус пилки, коли неможливо застосувати напрямну рейку, а пилку не видно без наскрізного прорізу. Термін «змішане розкроювання» означає поздовжнє, поперечне та навкісне розкроювання. В основу корисної моделі поставлена задача розширити функціональні можливості відомого круглопилкового верстата шляхом надання можливості змінювати просторову орієнтацію шпинделя рухатись в горизонтальній площині на різних рівнях, і за рахунок цього виконувати роботи, що можуть бути виконані на різних за технологічними конструктивними параметрами верстатах. Виконувати розпускання колод, необрізних дощок і матеріалів, товстіших радіуса пилки шляхом надання круглій пилці горизонтального положення переміщення вздовж нерухомого лісоматеріалу з обох сторін на різній висоті і поступового заглиблення розпилу зустрічно. Поставлена задача вирішується тим, що круглопилковий верстат, який має раму коробчастої форми, електродвигун і шпиндель, з'єднаний з круглою пилкою, змонтованою з можливістю зміни її висоти, згідно з корисною моделлю, містить рейкову колію, платформу з опорними роликами, встановлену на рейковій колії з можливістю переміщення або загальмовану, і маятник, при цьому електродвигун і шпиндель закріплені на маятнику, маятник змонтовано на рамі з можливістю переміщення вздовж власної осі і повороту для забезпечення виносу шпинделя за габарити рами, а рама встановлена на платформі з можливістю перекидання (кантовки) і закріплення. Доцільно, щоб електродвигун і шпиндель були з"єднані клинопасовою передачею. Круглопилковий перекидний верстат (фіг. 1), містить шпиндель 1 і електродвигун 2, з'єднані клинопасовою передачею 3 і круглу пилку 4, закріплені на маятнику 5. Маятник змонтовано на рамі 6, з'єднано з механізмом осьового переміщення маятника 7 тросом 8. Рама кріпиться на платформі 9, встановленій на рейковій колії 10 на опорних роликах 11. Колода 12 для розпилювання розміщується збоку рейкової колії Схеми конкретних форм використання верстата показано на: СО
